تحلیل پوشش نوری برای لنزهای سیستم لیزر با توان بالا

2026-02-25

تجزیه و تحلیل پوشش نوری برای لنزهای سیستم لیزر با قدرت بالا

در سیستم های لیزری با قدرت بالا (مانند دستگاه های فیوژن هسته ای لیزر، ماشین های پردازش لیزر صنعتی و لیزرهای فوق سریع فوق العاده علمی)لنز های نوری نه تنها به عنوان راهنمای مسیر نور بلکه به عنوان گره های حیاتی برای انتقال انرژی عمل می کنندسطح لنز های بدون پوشش می توانند بخش قابل توجهی از انرژی را منعکس کنند و انرژی لیزر را جذب کنند، که منجر به گرم شدن می شود که باعث اثرات لنز حرارتی و حتی آسیب دائمی می شود.پوشش های نوری با عملکرد بالا تضمین اصلی برای ثبات است، عملکرد کارآمد و ایمن سیستم های لیزر با قدرت بالا.

I. سبسترات لنز نوری: انتخاب کمی پارامترهای کلیدی عملکرد

عملکرد پوشش از خواص بستر جدا نشدنی است. بستر نه تنها نقطه شروع پوشش را تعیین می کند بلکه ترمودینامیکی، نوری،و خواص مکانیکی نیز پایه ای برای اینکه آیا کل قطعه می تواند تحمل بار های قدرت بالاانتخاب یک بستر نیاز به بررسی کمی از پارامترهای اصلی زیر دارد:

خواص نوري:شاخص انشقاق و ضریب جذب نقاط شروع برای طراحی پشته پوشش و ارزیابی بار حرارتی هستند.10−3 cm−1) می تواند اثرات حرارتی قابل توجهی را در قدرت بالا ایجاد کند.
خواص ترمودینامیکی:رسانایی حرارتی میزان تبعید گرما را تعیین می کند و ضریب گسترش حرارتی (CTE) بر میزان استرس حرارتی تأثیر می گذارد.عدم تطابق بین CTE بستر و لایه پوشش یک علت اصلی خرابی است.
خواص مکانیکی:سختی و مدولوس انعطاف پذیری بر دشواری پردازش و دوام محیط زیست تأثیر می گذارد.

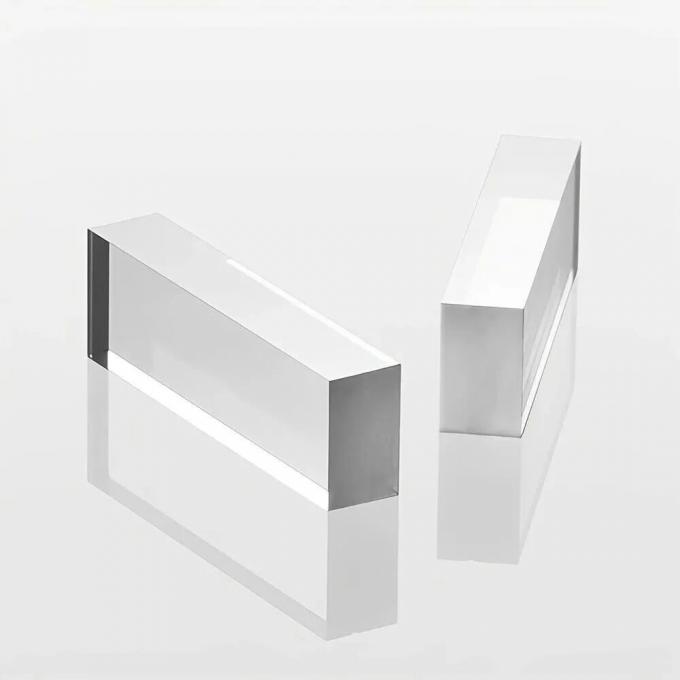

شیشه کوارتز

مواد متداول بستر لیزر با قدرت بالا عبارتند از:

سيليکا ذوب شده:به طور گسترده ای استفاده می شود، عملکرد عالی از UV به NIR، CTE بسیار پایین، ثبات حرارتی خوب.

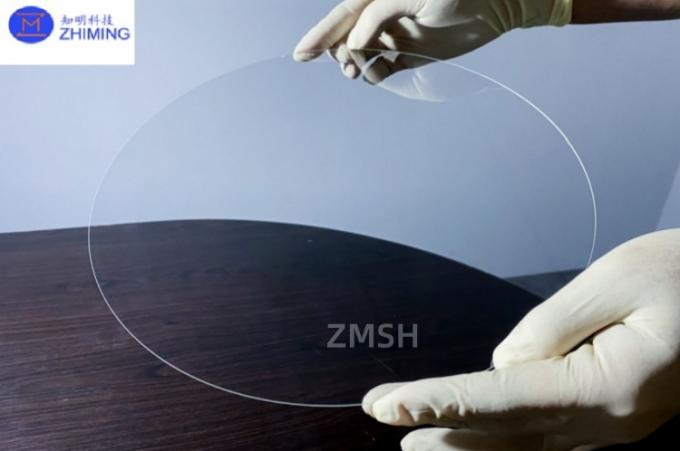

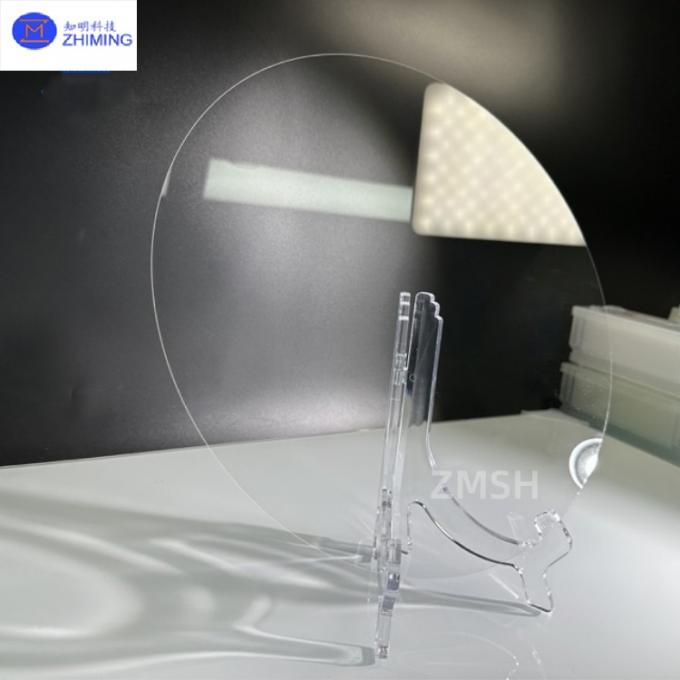

ZMSH وافرهای کوارتز ذوب شده

شیشه بوروسیلیکات (به عنوان مثال BK7):هزینه پایین تر، اغلب در سناریوهای متوسط تا کم مصرف استفاده می شود، اما رسانایی حرارتی ضعیف تر و CTE بالاتر.

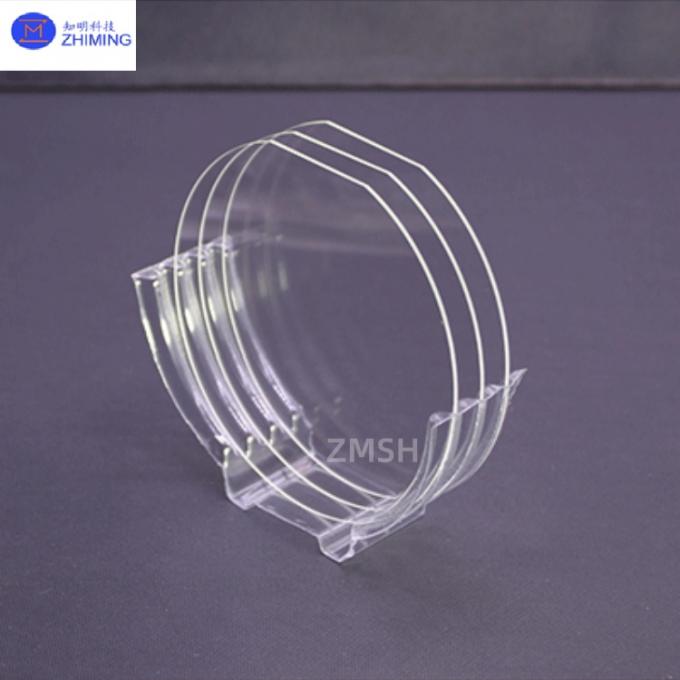

ZMSH وافرهای شیشه ای با بوروسیلیکات بالا

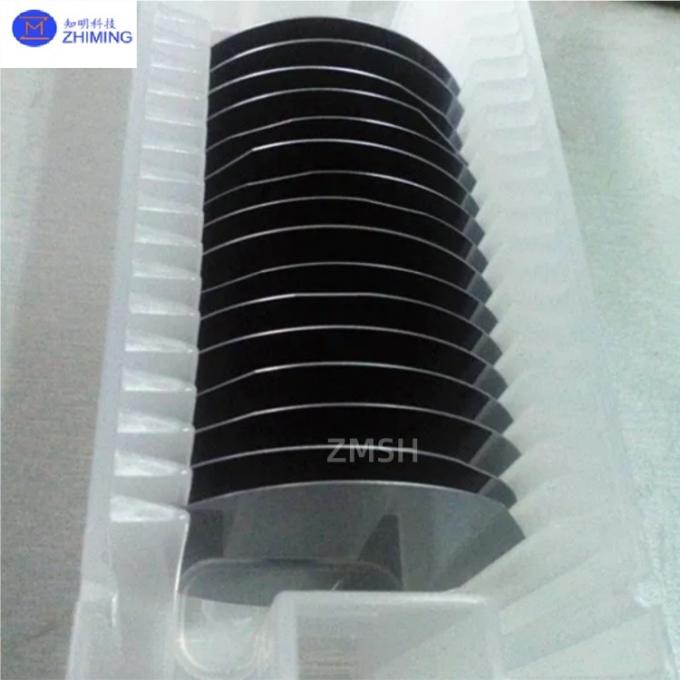

مواد بلوری:مانند سیلیکون (Si) ، جرمنیوم (Ge) (برای IR متوسط تا دور) ، زپیر (سختی بسیار بالا برای محیط های شدید) ، CaF2 / MgF2 (برای UV عمیق). این ها به طور معمول گران قیمت و پردازش آنها دشوار است.

مقایسه پارامترهای کلیدی برای سبسترهای لیزری با قدرت بالا (@1064nm)

مواد	شاخص انشقاق @1064nm	CTE (×10−7/K)	رسانایی حرارتی (W/m·K)	ضریب جذب (cm−1)	کاربرد و یادداشت های معمول
سيليکا ذوب شده	- يک.45	5.5	1.38	< 5 × 10−4	استاندارد طلایی برای اکثر کاربردهای قدرتمند از UV تا NIR، ثبات حرارتی عالی
BK7	- يک.51	71	1.1	~1 × 10−3	براي قدرت متوسط و کم، عملکرد حرارتي ضعيف، لنز حرارتي قابل توجه
سيليساي مصنوعي	- يک.45	5.5	1.38	< 2 × 10−4	خلوص فوق العاده بالا، ناخالصی های فلزی بسیار کم (< 1 ppm) ، LIDT 20-30٪ بالاتر از سیلیس ذوب شده معمولی است.
سیلیکون (Si)	-سه تا55	26	149	N/A	در درجه اول برای باند متوسط IR 3-5 μm. رسانایی حرارتی بالا مزیت اصلی است.
سفیر (Al2O3)	- يک.76	58	27.5	خیلی کم	سختي فوق العاده بالا و رسانايي حرارتي خوب، براي محیط هاي سخت، اشعه افشني و نور مرئي.

تفسیر داده ها:

محاسبه لنز حرارتی:برای یک لیزر موج مستمر ۱۰۰ وات، the thermal distortion generated in a BK7 substrate with an absorption coefficient of 1×10⁻³ cm⁻¹ can be several times greater than in a fused silica substrate with an absorption coefficient of 5×10⁻⁴ cm⁻¹.
تحلیل استرس حرارتی:تفاوت در CTE به طور مستقیم بر استرس حرارتی در رابط پوشش و بستر تاثیر می گذارد. عدم تطابق CTE علت اصلی ترک یا از هم پاشیدن پوشش در چرخه حرارتی با قدرت بالا است.

آستانه ی آسیب دیده به لیزر

II. شاخص های کمی برای نیاز به پوشش

1حد ضرر ناشی از لیزر:

استاندارد اندازه گیری:طبق استاندارد ISO 21254 است.
سطح عملکرد:

پوشش تبخیر شعاع E معمولی: ~5-15 J/cm2 (انبوه نانو ثانیه ای، 1064nm)
پوشش با کمک یون (IAD): ~15-25 J/cm2

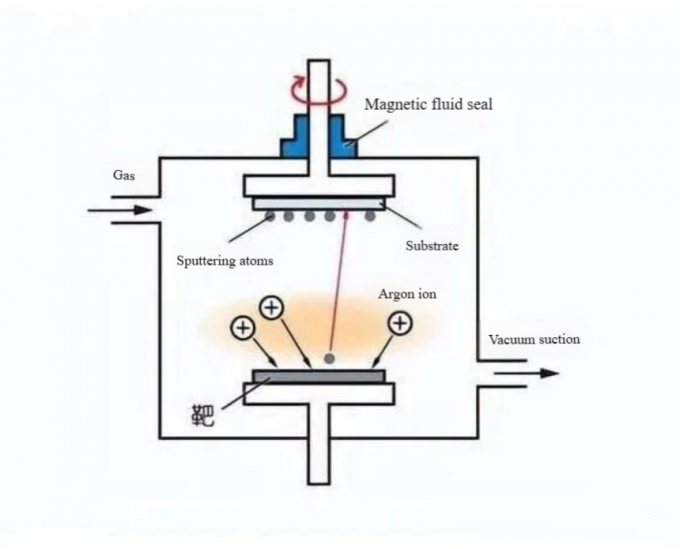

پوشش ION BEAM SPUTTERING (IBS): > 30 J/cm2 ، فرآیندهای سطح بالا می توانند بیش از 50 J/cm2 باشند.

چالش:برای لیزرهای پالس فمتو ثانیه ای، مکانیسم آسیب متفاوت است؛ LIDT معمولاً به عنوان تراکم قدرت بیان می شود و مستوياتی از صدها GW / cm2 تا TW / cm2 نیاز دارد.

۲- از دست دادن جذب و پراکندگی:

جذب:اندازه گیری با استفاده از کالری متری لیزر. پوشش های IBS پیشرفته نیاز به از دست دادن جذب عمده < 5 ppm (0.0005%) ، از دست دادن جذب سطحی < 1 ppm دارند.
پراکندگی:اندازه گیری با استفاده از اسکیترومتری یکپارچه. کل اسکیتر یکپارچه (TIS) باید < 50 ppm باشد.

3دقت عملکرد طیف:

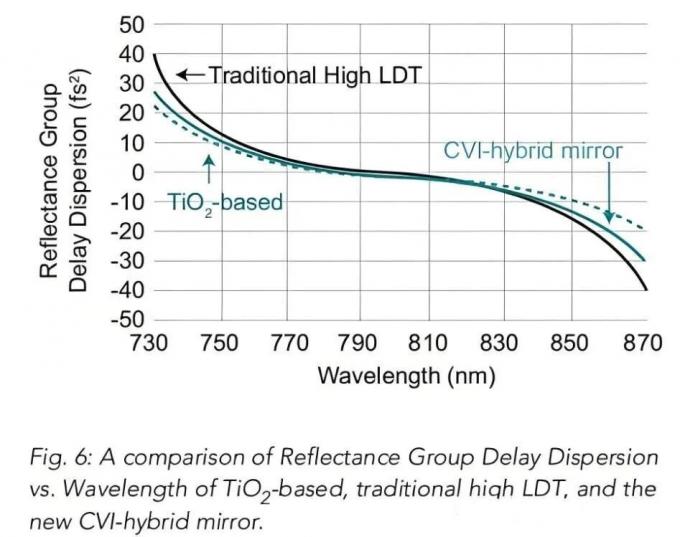

پوشش با بازتاب بالا (HR):بازتاب R > 99.95٪ در طول موج مرکزی ، سطح بالا نیاز به R > 99.99٪ دارد. پهنای باند Δλ باید با مقادیر طراحی مطابقت داشته باشد (به عنوان مثال ، ± 15nm برای 1064nm لیزر Nd: YAG).
پوشش ضد انعکاس (AR):بازتاب باقیمانده R < 0.1٪ (سطح تک) ، سطح بالا نیاز به R < 0.05٪ ("پوشش ضد بازتاب فوق العاده") دارد. برای پوشش های AR پهن باند مورد استفاده در کاربردهای لیزر فوق سریع، R < 0.5٪ در عرض باند صدها نانومتر مورد نیاز است.

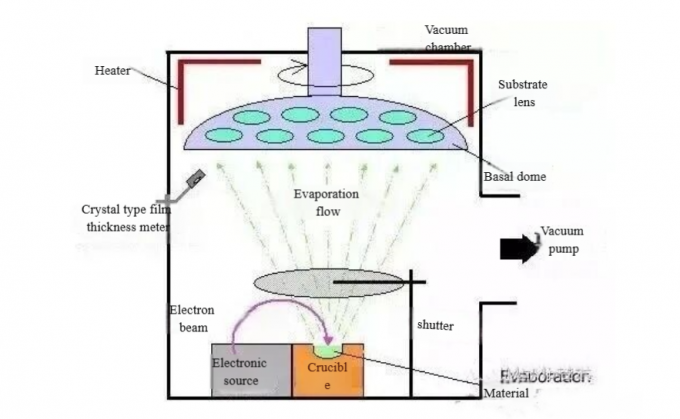

پوشش تبخیر پرتو الکترون

III. فرآیند پوشش و مقایسه پارامترهای اصلی

مقایسه پارامترهای فرآیند پوشش:

پارامتر	تبخیر پرتو الکترون (E-beam)	تثبیت با کمک یون (IAD)	پراکندگی پرتو یون (IBS)
نرخ سپرده گذاری	سریع (0.5 - 5 نانومتر/ ثانیه)	متوسط (0.2 - 2 نانومتر/ ثانیه)	آهسته (0.01 - 0.1 نانومتر/ ثانیه)
دمای بستر	بالا (200 تا 350 درجه سانتیگراد)	متوسط (100 تا 300 درجه سانتیگراد)	کم (< 100 °C)
چگالي پوشش	نسبتا کم (پوری، ~ 80-95٪ تراکم عمده)	زیاد (>95٪ تراکم فراوانی)	بسیار بالا (نزدیک به 100٪ تراکم عمده)
خشکی سطح	بالاتر (~1-2 nm RMS)	کم (~ 0.5-1 nm RMS)	بسیار کم (< 0.3 nm RMS)
کنترل استرس	فشار کششی معمولی	قابل تنظیم (اضطراب فشار یا کشش)	فشارهای فشرده سازی به طور معمول قابل کنترل
LIDT معمولی	کم تا متوسط	متوسط تا بالا	خیلی بالا

انتخاب فرآیند مبتنی بر داده:

IBS را انتخاب کنید:هنگامی که نیازهای سیستم نیاز به LIDT > 25 J/cm2 و جذب < 10 ppm دارد، IBS تنها انتخاب است.
انتخاب IAD: هنگامی که بودجه محدود است اما LIDT در محدوده 15-20 J / cm2 مورد نیاز است، IAD مقرون به صرفه ترین راه حل است.
شعاع E را انتخاب کنید:به طور عمده برای لیزرهای انرژی با نیاز به آستانه آسیب کم یا نمونه سازی اولیه استفاده می شود.

IV. بررسي مقداري انطباق پوشش

1آزمایش LIDT (ISO 21254):

روش:از روش يک به يک استفاده ميکنه، تشعشع مکان هاي متعدد در نقطه پرتو تست، هر مکان فقط يک بار.
تجزیه و تحلیل داده:منحنی احتمال آسیب با استفاده از رگرسیون خطی تنظیم می شود؛ مقدار چگالی انرژی که مربوط به احتمال آسیب 0٪ است به عنوان LIDT تعریف می شود.
اندازه نقطه اشعه:به طور معمول 200-1000 μm، باید برای محاسبه تراکم انرژی به دقت اندازه گیری شود.

اندازه گیری جذب:

کالوريمتري ليزري:به طور مستقیم افزایش دمای یک نمونه جذب انرژی لیزر را اندازه گیری می کند. حساسیت می تواند به 0.1 ppm برسد.
تکنیک لنز های حرارتی سطحی:حساسيت بسيار بالا، مي تونه تفاوت بين جذب عمومي و سطحي رو تشخيص بده

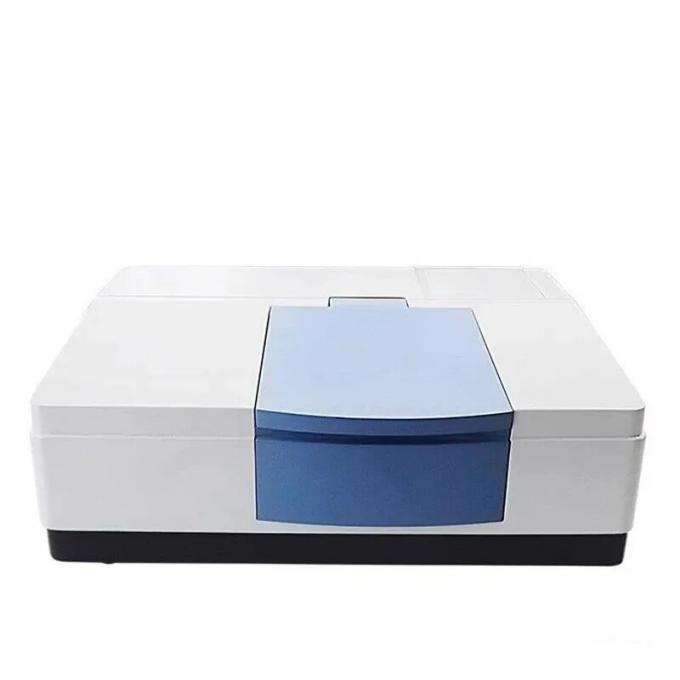

اسپکتروفوتومتر

3عملکرد طیف:

اسپکتروفوتومتر:دقت تا ± 0.05٪، برای اندازه گیری بازتاب/پرداخت (R/T) استفاده می شود.
روشنايي سفيد:برای اندازه گیری ضخامت پوشش و مورفولوژی سطح استفاده می شود؛ دقت کنترل ضخامت می تواند به < 0.1٪ برسد.

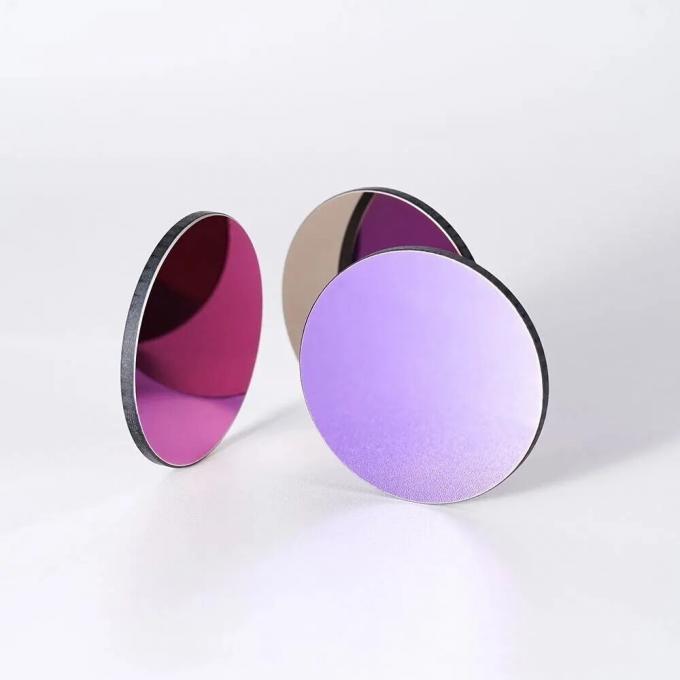

NBP1064 فیلتر لیزر باند باریک

V. توصیف کمی از چالش ها

1. افزایش میدان الکتریکی به دلیل نقص:نقایص گره ای بزرگترین قاتل LIDT هستند. یک نقایص گره ای 100 نانومتر در ارتفاع می تواند باعث افزایش محلی میدان الکتریکی لیزر با یک عامل 2-3 در مقایسه با منطقه طبیعی شود.با توجه به رابطه معکوس مربع بین آستانه آسیب و قدرت میدان الکتریکی، LIDT در این نقطه به 1/4 تا 1/9 از منطقه طبیعی کاهش می یابد.

2- اندازه گیری چالش های مدیریت حرارتی:فرض کنیم یک لیزر 10 کیلو وات موج مستمر توسط یک آینه منعکس می شود، حتی با نرخ جذب فقط 5 ppm، 50 mW از قدرت جذب خواهد شد.این باعث ایجاد گرادیان در
