سیلیکون روی عایق SOI Wafer 6 "، 2.5 "m (P-doped) + 1.0 SiO2 + 625um Si (P-type / Boron Doped)

سیلیکون بر روی عایق SOI 6 "، 2.5 "m (P-doped) + 1.0 SiO2 + 625um Si (P-type /Boron doped)

سیلیکون بر روی عایق (SOI) Wafer Abstract

این سیلیکون بر روی عایق (SOI) یک بستر نیمه هادی تخصصی است که برای برنامه های پیشرفته الکترونیکی و سیستم های میکروالکترومکانیکی (MEMS) طراحی شده است.وفر با ساختار چند لایه ای که عملکرد دستگاه را افزایش می دهد، مشخص می شود، ظرفیت انگل را کاهش می دهد و عایق حرارتی را بهبود می بخشد و آن را انتخاب ایده آل برای طیف گسترده ای از کاربردهای با عملکرد بالا و دقت بالا می کند.

خواص محصول سیلیکون بر روی عایق (SOI)

مشخصات وافره:

• قطر وافره: 6 اینچ (150 میلی متر)
  • قطر 6 اینچ یک سطح بزرگ را برای ساخت دستگاه فراهم می کند، بهبود بهره وری تولید و کاهش هزینه های تولید.

لایه دستگاه:

• ضخامت: 2.5 میکرومتر
  • لایه نازک دستگاه اجازه می دهد تا کنترل دقیق خواص الکترونیکی، ضروری برای برنامه های کاربردی با سرعت بالا و عملکرد بالا.
• استفاده از دارو: نوع P (فوسفور دار)
  • دوپینگ فسفر هدایت الکتریکی لایه دستگاه را افزایش می دهد و آن را برای دستگاه های نیمه هادی p مناسب می کند.

لایه اکسید دفن شده (BOX):

• ضخامت: ۱٫۰ میکرومتر
  • لایه SiO2 با ضخامت 1.0 μm جداسازی الکتریکی عالی بین لایه دستگاه و واتر دسته را فراهم می کند، ظرفیت انگل را کاهش می دهد و یکپارچگی سیگنال را بهبود می بخشد.

دستگير وافره:

• ضخامت: 625 میکرومتر
  • وفر دستگیره ضخیم ثبات مکانیکی را در طول ساخت و کار تضمین می کند و از انحراف یا شکستن جلوگیری می کند.
• نوع: نوع P (به بورون افزوده شده)
  • دوپینگ بورون باعث بهبود قدرت مکانیکی و رسانایی حرارتی وافر دستگیره می شود، به از بین رفتن گرما کمک می کند و قابلیت اطمینان کلی دستگاه را افزایش می دهد.

ویژگی های اصلی محصول:

1. لایه دستگاه با کیفیت بالا:

   • تحرک حامل: تحرک حامل بالا در لایه فوسفوری که با فسفر دوپ شده است، پاسخ الکترونیکی سریع و عملکرد با سرعت بالا را تضمین می کند.
   • تراکم نقص پایین: فرآیند تولید با کیفیت بالا تضمین می کند که حداقل نقص وجود داشته باشد، که منجر به عملکرد بهتر و محصولات بالاتر می شود.

2. عایق برق کارآمد:

   • ظرفیت کم انگل: لایه BOX به طور موثر لایه دستگاه را از بستر جدا می کند، ظرفیت انگل و crosstalk را کاهش می دهد، که برای برنامه های فرکانس بالا و کم مصرف بسیار مهم است.
   • یکپارچگی سیگنال: انزوا الکتریکی بهبود یافته به حفظ یکپارچگی سیگنال کمک می کند، که برای مدارهای آنالوگ و دیجیتال با دقت بالا ضروری است.

3. مدیریت حرارتی:

   • رسانایی حرارتی: نردبان دستگیره بورون دار باعث رسانایی حرارتی خوب می شود، که در از بین بردن گرما تولید شده در طول عملکرد دستگاه کمک می کند، بنابراین از گرم شدن بیش از حد جلوگیری می کند و عملکرد پایدار را تضمین می کند.
   • مقاومت گرما: ساختار و مواد وافر تضمین می کند که می تواند در طول پردازش و کار با دمای بالا مقاومت کند.

4. ثبات مکانیکی:

   • مقاومت: دستگیره ضخیم وافر پشتیبانی مکانیکی را فراهم می کند و اطمینان حاصل می کند که وافر در طول فرآیند ساخت و تحت فشارهای عملیاتی پایدار باقی می ماند.
   • دوام: ثبات مکانیکی وافره دستگیر به جلوگیری از آسیب، کاهش خطر شکستن وافره و بهبود طول عمر کلی دستگاه کمک می کند.

5. تنوع در کاربردهای:

   • محاسبات با عملکرد بالا: مناسب برای پردازنده ها و دیگر مدارهای منطقی دیجیتال با سرعت بالا، به لطف تحرک حامل بالا و ظرفیت انگل کم.
   • ارتباطات 5G: ایده آل برای قطعات RF و پردازش سیگنال فرکانس بالا، بهره مند از عایق بندی الکتریکی و خواص مدیریت حرارتی عالی.
   • دستگاه های MEMS: مناسب برای ساخت MEMS، ارائه ثبات مکانیکی و دقت مورد نیاز برای سازه های میکرو ساختاری.
   • مدارهای آنالوگ و سیگنال مخلوط: سر و صدای کم و کاهش crosstalk آن را مناسب برای مدار های آنالوگ با دقت بالا می کند.
   • الکترونیک برق: خواص گرمایی و مکانیکی قوی آن را برای برنامه های مدیریت انرژی که نیاز به بهره وری و قابلیت اطمینان بالا دارند مناسب می کند.

نتیجه گیری

اين ويفر سيليکوني بر روي عایق (SOI) ترکیبی منحصر به فرد از مواد با کيفيت بالا و تکنیک های ساخت پیشرفته را ارائه مي دهد، که در نتيجه يک سبستري که در عملکرد الکتريکي ممتاز است،مدیریت حرارتی، و ثبات مکانیکی. این خواص آن را به یک انتخاب ایده آل برای طیف گسترده ای از کاربردهای الکترونیکی و MEMS با عملکرد بالا تبدیل می کند،حمایت از توسعه دستگاه های نیمه هادی نسل بعدی.

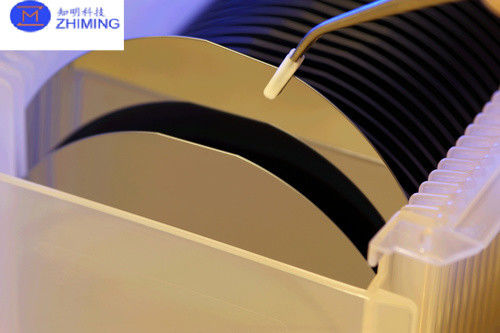

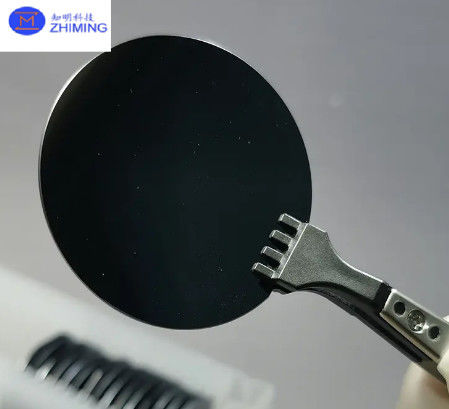

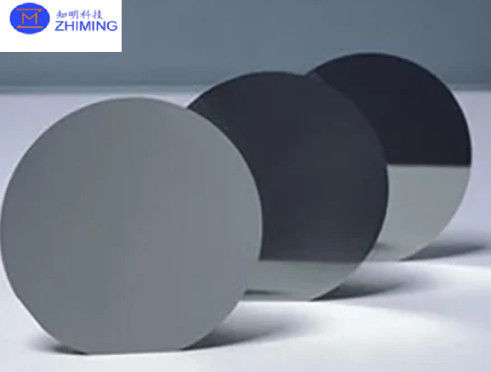

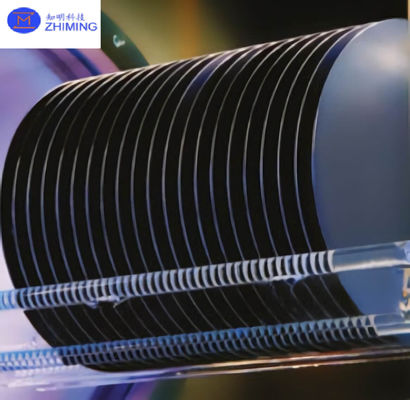

تصاویر محصول سیلیکون بر روی عایق (SOI)

پرسش و پاسخ

وافرهای SOI (وافرهای سیلیکون روی عایق) چیست؟

سیلیکون روی عایق (SOI) یک نوع بستر نیمه هادی است که شامل چندین لایه از جمله یک لایه دستگاه سیلیکون نازک، یک لایه اکسید عایق،و یک نردبان دستگیره سیلیکونی پشتیبانی کنندهاین ساختار عملکرد دستگاه های نیمه هادی را با فراهم کردن عایق برق بهتر، کاهش ظرفیت انگل و بهبود مدیریت حرارتی افزایش می دهد.
