SOI Wafer Silicon On Insulator Wafer Dopant P BOX لایه 0.4-3 جهت گیری بستر 100 111
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
| شماره مدل: | ویفر SOI |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| زمان تحویل: | 2-4 هفته |
| شرایط پرداخت: | T/T، T/T |
|
اطلاعات تکمیلی |
|||
| قطر: | 4 اینچ 6 اینچ 8 اینچ | دوپانت: | 100 111 |
|---|---|---|---|
| نوع: | SIMOX، BESOI، Simbond، Smart-cut | ضخامت (اوم): | 0.2-150 |
| یکنواختی: | <5% | لایه BOX: | ضخامت (اوم) 0.4-3 |
| یکنواختی: | <2.5% | مقاومت: | 0.001-20000 اهم سانتی متر |
| برجسته کردن: | 100 111 وافرهای SOI,P BOX لایه SOI وفر,0.4-3 سلفی SOI,P BOX Layer SOI Wafer,0.4-3 SOI Wafer |
||
توضیحات محصول
SOI Wafer سیلیکون On Insulator Wafer Dopant P BOX لایه 0.4-3 جهت گیری بستر 100 111
خلاصه وافرهای SOI
وافرهای SOI (سیلیکون در عایق) یک نوع فناوری مواد نیمه هادی است که عمدتاً در صنعت میکروالکترونیک استفاده می شود.این وافرها با قرار دادن یک لایه نازک از مواد عایق سازی ساخته می شونداین پیکربندی چندین مزیت نسبت به وافرهای سیلیکونی معمولی را فراهم می کند.

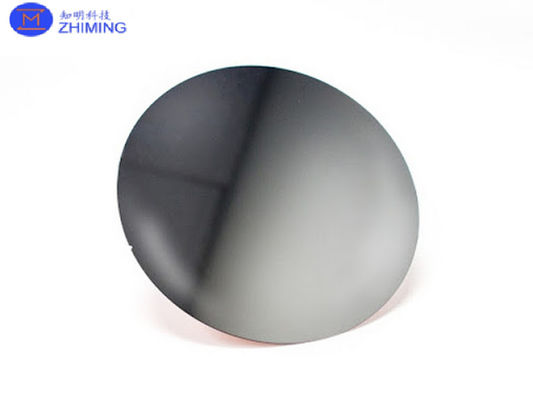

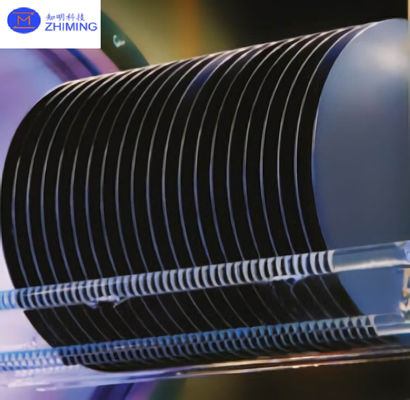

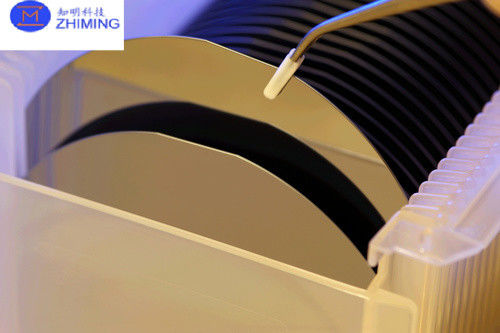

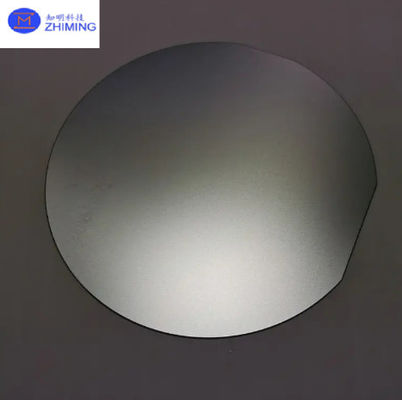

عکس وافر SOI
خواص وافرهای SOI
وافرهای SOI (سیلیکون روی عایق) مجموعه ای از خواص متمایزی را نشان می دهند که آنها را در کاربردهای مختلف میکروالکترونیک با عملکرد بالا و تخصصی بسیار ارزشمند می کند.در اینجا برخی از ویژگی های کلیدی وافرهای SOI وجود دارد:
-
عایق برق: لایه اکسید دفن شده (BOX) در وافرهای SOI عایق الکتریکی عالی بین لایه سیلیکون بالا که در آن دستگاه ها ساخته شده اند و بستر زیربنایی را فراهم می کند.اين عزل به کاهش ظرفيت انگل کمک ميکنه، و در نتیجه عملکرد مدارهای با سرعت بالا را بهبود می بخشد.
-
کاهش مصرف برق: به دلیل کاهش ظرفیت انگل و جریان نشت، دستگاه های ساخته شده بر روی بادکنک های SOI در مقایسه با دستگاه های ساخته شده بر روی سیلیکون عمده، انرژی کمتری مصرف می کنند.این ویژگی به ویژه برای دستگاه های قابل حمل و باتری مفید است.
-
عملکرد بالا: لایه فلز سیلیکونی نازک بالا می تواند به طور کامل از بین برود، که منجر به کنترل بهتر کانال و کاهش اثرات کانال کوتاه در ترانزیستورها می شود.این باعث می شود ترانزیستورهایی که می توانند در ولتاژ آستانه پایین تر با جریان های محرک بالاتر کار کنند، که سرعت های سوئیچ سریعتر و عملکرد بالاتر را امکان پذیر می کند.
-
عایق حرارتی: لایه عایق کننده همچنین درجه ای از عایق حرارتی را بین لایه فعال و بستر فراهم می کند.این می تواند در کاربردهایی که گرما تولید شده توسط دستگاه نیاز به محدود شدن به لایه بالایی دارد، مفید باشد.، کمک به مدیریت موثرتر اثرات حرارتی.
-
مصونیت از قفل کردن: فناوری SOI ایمنی ذاتی را در برابر قفل کردن فراهم می کند، که نوعی مدار کوتاه است که می تواند در دستگاه های سیلیکونی عمده رخ دهد.این امر به دلیل عدم وجود یک اتصال p-n بین مناطق نوع n و p که به بستر گسترش می یابد.، که یک علت معمول برای قفل شدن در دستگاه های عمده است.
-
سختی تشعشعات: پیکربندی ساختاری وافرهای SOI باعث می شود دستگاه های ساخته شده بر روی آنها در برابر اثرات تشعشعات مانند دوز یونیزاسیون کل (TID) و اختلال رویداد تک (SEU) مقاوم تر باشند.این خاصیت برای کاربردهای فضایی و سایر محیط های در معرض سطوح بالای تشعشع بسیار مهم است.
-
مقیاس پذیری: تکنولوژی SOI بسیار مقیاس پذیر است و اجازه می دهد تا دستگاه هایی با اندازه های بسیار کوچک ساخته شوند. این امر برای ادامه پایبندی به قانون مور در صنعت نیمه هادی بسیار مهم است.
-
سازگاری با فرایندهای تولید رایج: در حالی که مزایای منحصر به فرد را ارائه می دهند، سلف های SOI هنوز هم می توانند با استفاده از بسیاری از تکنیک های تولید مشابه سیلیکون عمده سنتی پردازش شوند.که ادغام در خطوط تولید موجود را تسهیل می کند.
| قطر | 4 | 5 ′′ | ۶ ٫ | 8 ′′ | |
|
لایه دستگاه |
مواد تقویت کننده | بور، فوس، آرسنیک، آنتیمونی، بدون دوپ | |||
| جهت گیری | <100>، <111> | ||||
| نوع | سیموکس، بیزوئی، سیمبوند، اسمارت کُت | ||||
| مقاومت | 0.001-20000 اوم سانتی متر | ||||
| ضخامت (mm) | 0.2-150 | ||||
| یکنواختی | <۵٪ | ||||
|
لایه باکس |
ضخامت (mm) | 0.4-3 | |||
| یکنواختی | <2.5% | ||||
|
زیربنای |
جهت گیری | <100>، <111> | |||
| نوع/دپانت | نوع P/بورون ، نوع N/فوس، نوع N/As، نوع N/Sb | ||||
| ضخامت (mm) | 300 تا 725 | ||||
| مقاومت | 0.001-20000 اوم سانتی متر | ||||
| سطح تمام شده | P/P، P/E | ||||
| ذرات | <10@.0.3m | ||||
وافرهای SOI (سیلیکون در عایق) یک نوع فناوری مواد نیمه هادی است که عمدتاً در صنعت میکروالکترونیک استفاده می شود.این وافرها با قرار دادن یک لایه نازک از مواد عایق سازی ساخته می شونداین پیکربندی چندین مزیت نسبت به وافرهای سیلیکونی معمولی را فراهم می کند.
کاربرد های وافرهای SOI
وافرهای SOI (سیلیکون روی عایق) به دلیل خواص منحصر به فرد خود مانند کاهش ظرفیت انگل ، عملکرد بهبود یافته در فرکانس های بالا ، استفاده می شوند.مصرف برق کمتردر اینجا برخی از کاربردهای برجسته وافرهای SOI وجود دارد:
-
میکروپروسسرهای با کارایی بالا: تکنولوژی SOI به طور گسترده ای در تولید میکرو پروسسورها برای کامپیوترها و سرورها استفاده می شود. این به کاهش مصرف برق در حالی که سرعت پردازش را افزایش می دهد، کمک می کند.که برای کاربردهای محاسباتی با عملکرد بالا ضروری است.
-
مدارهای فرکانس رادیویی (RF): وافرهای SOI به ویژه برای برنامه های RF به دلیل خواص عایق بندی عالی خود، که مکالمات متقابل را کاهش می دهد و عملکرد را در سوئیچینگ RF و پردازش سیگنال بهبود می بخشد، سودمند هستند.این باعث می شود که آن ها برای استفاده در تلفن های همراه ایده آل باشند.، شبکه های بی سیم و سایر دستگاه های ارتباطی.
-
الکترونیک خودرو: دوام بیشتر و ثبات عملیاتی دستگاه های مبتنی بر SOI در دمای بالا و شرایط تشعشعات آنها را برای کاربردهای خودرو مناسب می کند،از جمله واحدهای کنترل موتور، سنسورهای خودرو و سیستم های مدیریت انرژی.
-
دستگاه های برق: تکنولوژی SOI در دستگاه های قدرت استفاده می شود که برای تبدیل ولتاژ و مدیریت قدرت در محصولات الکترونیکی مختلف استفاده می شود.این دستگاه ها از توانایی SOI برای مدیریت ولتاژ بالا و تراکم قدرت با بهره وری بهتر و تولید گرما کاهش می یابد.
-
MEMS (سیستم های میکرو الکترو مکانیکی): وافرهای SOI یک بستر قوی برای توسعه دستگاه های MEMS مانند شتاب سنجها و ژایروسکوپ ها را فراهم می کنند که در کوله های هوایی خودرو، تلفن های هوشمند و سایر وسایل الکترونیکی مصرفی استفاده می شوند.لایه اکسید دفن شده در وافرهای SOI عایق مکانیکی و الکتریکی عالی را ارائه می دهد، که برای دستگاه های MEMS بسیار مهم است.
-
فوتونیک و اپتو الکترونیک: خواص وافرهای SOI ادغام اجزای نوری مانند موج راهنماها، ماژولاتورها و آشکارسازها را با مدارهای الکترونیکی تسهیل می کند.این ادغام برای توسعه سیستم های پیشرفته اپتو الکترونیک مورد استفاده در انتقال داده ها ضروری است، مخابرات و برنامه های سنجش.
-
محاسبات کوانتومی: وافرهای SOI همچنین به عنوان زیربنایی برای توسعه بیت های کوانتومی (qubit) برای محاسبات کوانتومی مورد بررسی قرار می گیرند.به لطف توانایی آنها در کار در دمای کریوجنیک و سازگاری آنها با فرآیندهای نیمه هادی موجود.
-
کاربرد های فضایی و نظامی: دستگاه هایی که بر روی وافرهای SOI ساخته شده اند در برابر اثرات تشعشعات مقاوم تر هستند، که آنها را برای کاربردهای فضایی و تجهیزات نظامی که در آن قرار گرفتن در معرض تشعشعات یک نگرانی است، مناسب می کند.
تکنولوژی SOI همچنان در حال تکامل است و به چالش های پیچیده تر در این برنامه ها می پردازد، پیشرفت های الکترونیکی را هدایت می کند و نوآوری های جدید را در بسیاری از زمینه ها تسهیل می کند.
پرسش و پاسخ
سیلیکون وافر SOI چیست؟
سلفی سیلیکونی SOI (Silicon-On-Insulator) یک نوع مواد نیمه هادی است که عمدتا در صنعت میکروالکترونیک استفاده می شود.شامل یک لایه نازک از سیلیکون است که از یک بستر سیلیکونی ضخیم تر با یک لایه از مواد عایق جدا شده استاین ساختار از طریق فرآیندهای تخصصی ساخت مانند جداسازی با کاشت اکسیژن (SIMOX) یا تکنیک Smart Cut به دست می آید.
مزیت اصلی سلف های سیلیکونی SOI در مقایسه با سلف های سیلیکونی معمولی، وجود لایه عایق است که ظرفیت انگل را به طور قابل توجهی کاهش می دهد.عملکرد را با به حداقل رساندن نشت برق افزایش می دهداین امر منجر به بهبود سرعت، بهره وری انرژی و عملکرد کلی دستگاه های الکترونیکی می شود.وافرهای SOI به طور گسترده ای در کاربردهای مختلف استفاده می شوند، از جمله میکرو پروسسورهای با کارایی بالا، مدارهای فرکانس رادیویی (RF) ، الکترونیک قدرت و MEMS (سیستم های میکرو الکترو مکانیکی) ، در میان دیگران.ویژگی های آنها آنها را به ویژه برای محیط هایی که در آن سرعت بالا مناسب است، مصرف انرژی پایین و مقاومت در برابر شرایط سخت ضروری است.
