نوع N SiC بر روی Si Compound Wafer 6inch 150mm SiC نوع 4H-N Si نوع N یا P
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
| شماره مدل: | SiC نوع N روی ویفر ترکیبی Si |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| زمان تحویل: | 4-6 هفته |
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| قطر: | 0.2±150 میلی متر | چند تایپ: | 4 ساعت |
|---|---|---|---|
| مقاومت: | 0.015-0.025 اهم · سانتی متر | انتقال ضخامت لایه SiC: | ≥0.1μm |
| خالی: | ≤5ea/وفر (2mm>D>0.5mm) | زبری جلو: | Ra≤0.2nm (5μm*5μm |
| جهت گیری SI: | <111>/<100>/<110> | نوع Si: | P/n |
| طول تخت: | 47.5±1.5 میلی متر | تراشه، خراش، ترک (بررسی بصری): | هيچکدوم |
| برجسته کردن: | 6 اينچ سي سي بر روي وفل هاي سي سي,150 ميلي متر سي سي بر روي وفل هاي سي سي |
||
توضیحات محصول
نوع N SiC بر روی Si Compound Wafer 6inch 150mm SiC نوع 4H-N Si نوع N یا P
N-type SiC بر روی Wafer ترکیب شده Si
کربید سیلیکون نوع N (SiC) بر روی بلوک های ترکیبی سیلیکون (Si) به دلیل کاربردهای امیدوار کننده آنها در دستگاه های الکترونیکی با قدرت بالا و فرکانس بالا توجه زیادی را به خود جلب کرده است.این مطالعه ساخت و توصیف SiC نوع N را بر روی سی سی مرکب ارائه می دهدبا استفاده از رسوب بخار شیمیایی (CVD) ، ما با موفقیت یک لایه SiC نوع N با کیفیت بالا را بر روی یک زیربنای Si رشد دادیم.اطمینان از حداقل عدم تطابق و نقص های شبکهیکپارچگی ساختاری وافر ترکیبی از طریق تجزیه و تحلیل دیفرانکشن اشعه ایکس (XRD) و میکروسکوپی الکترونی انتقال (TEM) تأیید شد.نشان دهنده یک لایه یکنواخت SiC با بلوری عالی استاندازه گیری های الکتریکی نشان داد که تحرک حامل برتر و مقاومت کاهش یافته است، که این وافرها را برای نسل بعدی الکترونیک قدرت ایده آل می کند.رسانایی حرارتی در مقایسه با وافرهای سنتی Si افزایش یافته است، که به از بین رفتن بهتر گرما در کاربردهای قدرتمند کمک می کند.نتایج نشان می دهد که SiC نوع N بر روی سلفی های مرکب Si پتانسیل بزرگی برای ادغام دستگاه های مبتنی بر SiC با عملکرد بالا با بستر فناوری سیلیکون به خوبی تاسیس شده است.
مشخصات و نمودار طرحی برایSiC نوع N بر روی Wafer مرکب Si
| ماده | مشخصات | ماده | مشخصات |
|---|---|---|---|
| قطر | 150 ± 0.2 میلی متر | Si جهت گیری | <111>/<100>/<110> |
| نوع SiC | ساعت 4 | نوع Si | P/N |
| مقاومت SiC | 0.015 ٠.٠٢٥ Ω·cm | طول صاف | 47.5 ± 1.5 میلی متر |
| ضخامت لایه انتقال SiC | ≥0.1 μm | تراش، خراش، ترک (بررسی بصری) | هيچکدوم |
| باطل | ≤5 ea/wafer (2 mm < D < 0.5 mm) | TTV | ≤5 μm |
| خشکی جلو | Ra ≤ 0.2 nm (5 μm × 5 μm) | ضخامت | 500/625/675 ± 25 μm |

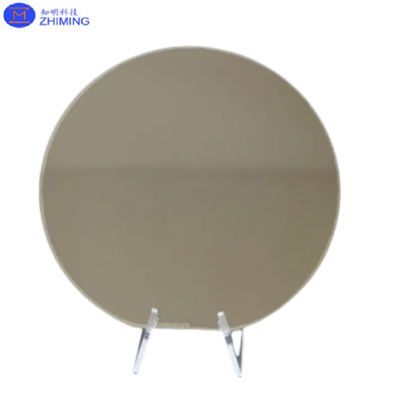

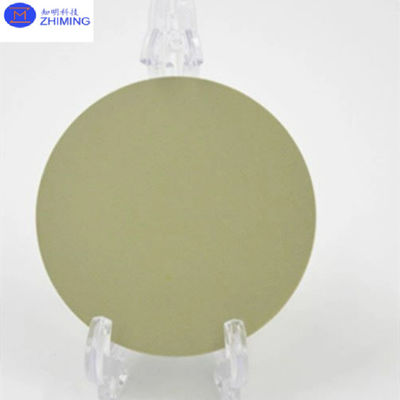

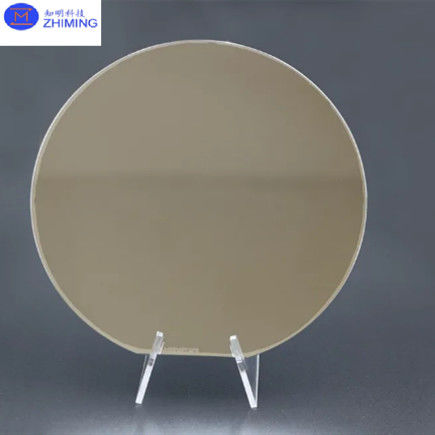

SiC نوع N بر روی عکس های سی وافرهای مرکب
SiC نوع N بر روی کاربردهای Wafer مرکب Si
نوع N SiC بر روی Wafer های ترکیب Si دارای کاربردهای متنوعی است به دلیل ترکیب منحصر به فرد خود از خواص هر دو کربید سیلیکون (SiC) و سیلیکون (Si).این کاربردهای عمدتا بر روی قدرت بالا تمرکز می کنندبرخی از کاربردهای کلیدی شامل:
-
الکترونیک برق:
- دستگاه های برق: N-type SiC on Si wafer ها در ساخت دستگاه های قدرت مانند دیودها، ترانزیستورها (به عنوان مثال، MOSFET ها، IGBT ها) و تنظیم کننده ها استفاده می شوند.این دستگاه ها از ولتاژ شکست بالا و مقاومت پایین SiC بهره مند می شوند، در حالی که بستر Si امکان ادغام آسان تر با فناوری های موجود مبتنی بر سیلیکون را فراهم می کند.
- مبدل ها و اینورترها: این وافرها در کنورترها و اینورترهای سیستم های انرژی تجدید پذیر (به عنوان مثال، اینورترهای خورشیدی، توربین های بادی) استفاده می شوند، که در آن تبدیل انرژی کارآمد و مدیریت گرما بسیار مهم است.
-
الکترونیک خودرو:
- خودروهای الکتریکی (EV): در وسایل نقلیه الکتریکی و هیبریدی، سی سی نوع N بر روی سی سی استفاده می شود در قطعات محرک، از جمله اینورترها، کنورترها و شارژرهای داخلی.بهره وری بالا و ثبات حرارتی SiC اجازه می دهد تا الکترونیک قدرت فشرده تر و کارآمدتر، که منجر به عملکرد بهتر و عمر باتری طولانی تر می شود.
- سیستم های مدیریت باتری (BMS): این وافرها همچنین در BMS برای مدیریت سطوح قدرت بالا و فشارهای حرارتی مرتبط با شارژ و تخلیه باتری در EV استفاده می شوند.
-
دستگاه های RF و مایکروویو:
- کاربرد فرکانس بالا: N-type SiC on Si wafers برای دستگاه های فرکانس رادیویی (RF) و مایکروویو، از جمله تقویت کننده ها و نوسانگرها، که در سیستم های مخابراتی و رادار استفاده می شوند، مناسب است.تحرک الکترونی بالا SiC امکان پردازش سیگنال سریعتر در فرکانس های بالا را فراهم می کند.
- تکنولوژی 5G: این وافرها می توانند در ایستگاه های پایه 5G و سایر قطعات زیرساخت های ارتباطی مورد استفاده قرار گیرند، جایی که پردازش قدرت بالا و عملکرد فرکانس لازم است.
-
هوافضا و دفاع:
- محیط سخت الکترونیک: این وافرها در برنامه های هوافضا و دفاعی مورد استفاده قرار می گیرند که در آن الکترونیک باید تحت دماهای شدید، تشعشع و استرس مکانیکی به طور قابل اعتماد کار کند.مقاومت و دوام SiC ̊ در دمای بالا آن را برای چنین محیط هایی ایده آل می کند.
- ماژول های برق برای ماهواره ها: در ماژول های قدرت ماهواره ای، این وافرها به مدیریت انرژی کارآمد و قابلیت اطمینان طولانی مدت در شرایط فضایی کمک می کنند.
-
الکترونیک صنعتی:
- موتورهای محرک: سی سی نوع N بر روی سی سی استفاده می شود در محرک های موتور صنعتی، که در آن آنها بهره وری را افزایش می دهند و اندازه ماژول های قدرت را کاهش می دهند.منجر به مصرف انرژی کمتر و عملکرد بهتر در کاربردهای صنعتی با قدرت بالا.
- شبکه های هوشمند: این وافرها بخش مهمی از توسعه شبکه های هوشمند هستند، جایی که تبدیل و توزیع برق با کارایی بالا برای مدیریت بار الکتریکی و ادغام انرژی های تجدید پذیر حیاتی است.
-
دستگاه های پزشکی:
- الکترونیک قابل کاشت: سازگاری زیستی و پایداری SiC، همراه با مزایای پردازش Si،این وافرها را برای دستگاه های پزشکی قابل کاشت که نیاز به قابلیت اطمینان بالا و مصرف انرژی پایین دارند مناسب کنند..
به طور خلاصه، سی سی نوع N بر روی سی سی مرکب وافرهای متنوع و ضروری در برنامه هایی است که نیاز به کارایی بالا، قابلیت اطمینان و عملکرد در محیط های چالش برانگیز دارند.که آنها را به یک ماده کلیدی در پیشرفت فن آوری های الکترونیکی مدرن تبدیل می کند..
