پنل InP 2 اینچ 3 اینچ 4 اینچ VGF P نوع N نوع Depant Zn S Fe Undoped Prime Grade درجه آزمایش
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | ZMSH |
| Model Number: | InP wafer |
پرداخت:
| زمان تحویل: | 2-4 هفته |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| تعظیم: | <10 ام، <15 ام | TTV: | <10 ام، <15 ام |
|---|---|---|---|
| پولیش شده: | ssp یا dsp | گرایش: | <100>، <111> |
| دقت تغییر جهت: | ± 0.5 درجه | طول تخت اولیه: | 2±16 میلی متر، 2±22 میلی متر، 2±32.5 میلی متر |
| طول تخت اسکوندری: | 1±8 میلی متر، 1±11 میلی متر، 1±18 میلی متر | پیچ و تاب: | <15 ام |
| اندازه: | 2 اینچ 3 اینچ 4 اینچ (اندازه های سفارشی موجود هستند) | ضخامت: | 0.35 میلی متر، 0.6 میلی متر |
| برجسته کردن: | دو اینچ InP وافر,3 اینچ InP وافر,فنجان 4 اینچی InP,3inch InP wafer,4inch InP wafer |
||
توضیحات محصول
پنل InP 2 اینچ 3 اینچ 4 اینچ VGF P نوع N نوع Depant Zn S Fe Undoped Prime Grade درجه آزمایش
توضیحات InP Wafer:
وافرهای فسفید ایندیوم ((وافرهای InP) از فسفید ایندیوم که یک نیمه هادی دوگانه است تهیه می شوند.نانوفر InPسرعت الکترونی بالاتر از اکثر نیمه هادی های دیگر مانند سیلیکون است. این سرعت الکترونی برتر باعث می شود که مفیدترین ترکیب برای کاربردهای اپتو الکترونیک باشد.ترانزیستورهای سریع، و دیودهای تونل ساز رزونانس.وافرهای InPدر دستگاه های الکترونیکی با فرکانس بالا و قدرت بالا است.نانوفر InPهمچنین به طور گسترده ای در ارتباطات فیبر نوری با سرعت بالا استفاده می شود زیرا فسفید ایندیوم طول موج بالاتر از 1000 نانومتر را منتشر و تشخیص می دهد.نانوفر InPهمچنین به عنوان یک بستر برای لیزر و فوتودیود در کاربردهای Datacom و Telecom استفاده می شود.نانوفر InPبازار به قله خواهد رسید.وافرهای InPوافرهای مورد علاقه برای استفاده در اتصالات فیبر نوری، شبکه های دسترسی به حلقه مترو، شبکه های شرکت، مراکز داده، و غیره خواهد بود. ما 99.99٪ خالص ارائه می دهیمنانوفر InPکه کارآمدترین و موثرترین خواهد بود.
ماهيت وافرهاي InP:
1فاصله باند: InP دارای فاصله باند باریک حدود 1.35 eV در دمای اتاق است، که آن را برای برنامه های کاربردی در اپتو الکترونیک مانند فتودتکتورها، لیزرها و سلول های خورشیدی مناسب می کند.
2تحرک الکترون بالا: InP دارای تحرک الکترون بالا در مقایسه با سایر مواد نیمه هادی است.که برای دستگاه های الکترونیکی با سرعت بالا مانند ترانزیستورهای فرکانس بالا و مدارهای یکپارچه مفید است..
3. رسانایی حرارتی بالا: InP دارای رسانایی حرارتی نسبتاً بالا است ، که اجازه می دهد تا انتشار گرما در دستگاه های الکترونیکی با قدرت بالا به طور کارآمد انجام شود.
4خواص نوری: وافرهای InP دارای خواص نوری بسیار خوبی هستند، از جمله شفافیت بالا در منطقه مادون قرمز، که آنها را برای ارتباطات نوری و برنامه های سنجش ایده آل می کند.
5ویژگی های کم سر و صدا: InP دارای ویژگی های کم سر و صدا است که آن را برای تقویت کننده ها و گیرنده های کم سر و صدا در سیستم های ارتباطی مناسب می کند.
6ثبات شیمیایی: InP از نظر شیمیایی پایدار است، که به قابلیت اطمینان آن در محیط های مختلف کمک می کند.
7. شبکه ای که با InGaAs مطابقت دارد: InP با Indium Gallium Arsenide (InGaAs) شباهت دارد و باعث رشد هیتروسترکتورهای با کیفیت بالا برای دستگاه های اپتو الکترونیک می شود.
8ولتاژ شکستن بالا: وافرهای InP ولتاژ شکستن بالایی دارند که آنها را برای کاربردهای قدرت بالا و فرکانس بالا مناسب می کند.
9سرعت اشباع الکترون بالا: InP سرعت اشباع الکترون بالا را نشان می دهد که برای دستگاه های الکترونیکی با سرعت بالا مفید است.
10دوپینگ: وافرهای InP را می توان دوپینگ کرد تا هر دو نوع n و p را ایجاد کند، که اجازه می دهد تا انواع مختلفی از دستگاه های الکترونیکی و اپتو الکترونیک ساخته شوند.
شکل Wafer InP:
| مواد | این پی |
|---|---|
| روش رشد | LEC,VCZ/P-LEC, VGF, VB |
| شبکه (A) | a=5.869 |
| ساختار | M3 |
| نقطه ذوب | 1600 درجه سانتیگراد |
| تراکم ((g/cm3) | 4.79 گرام در سانتی متر |
| مواد دوپد |
بدون داروی S-دپد Zn-دپد Fe-دپد
|
| نوع |
N N P N
|
| غلظت حامل (cm-3) |
(0.4-2) × 1016 (0.8-3) × 1018 (4-6) × 1018
(0.6-2) × 1018
|
| تحرک (cm2v-1s-1) |
(3.5-4) × 103 (2.2-2.4) × 103 (1.3-1.6) × 103
|
| EPD (متوسط) |
3 × 104 سانتی متر مربع 2 × 103 سانتی متر مربع 2 × 104 سانتی متر مربع 3 × 104 سانتی متر مربع
|

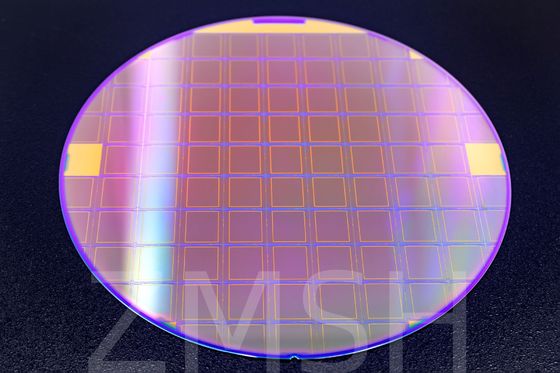

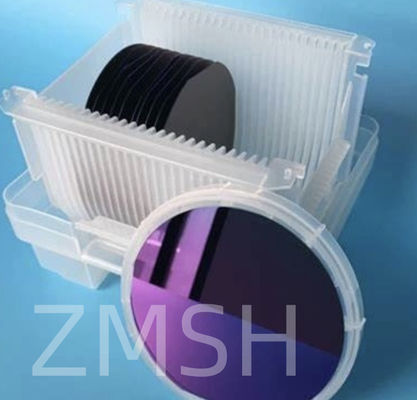

عکس فیزیکی این پی وفر:
استفاده از InP Wafer:
1فوتونیک:
لیزرها و آشکارسازان: با فاصله باند باریک (~ 1.35 الکترون ولت) ، InP برای دستگاه هایی مانند لیزر و آشکارسازان در کاربردهای فوتونیک مناسب است.
ارتباطات نوری: وافرهای InP نقش مهمی در سیستم های ارتباطات نوری دارند، که در اجزای مانند لیزر و ماژولاتور برای فیبر نوری استفاده می شود.
2دستگاه های نیمه هادی:
ترانزیستورهای با سرعت بالا: تحرک الکترونی بالا InP آن را به یک ماده ایده آل برای تولید ترانزیستورهای با سرعت بالا تبدیل می کند.
سلول های خورشیدی: واف های InP عملکرد خوبی در سلول های خورشیدی دارند و تبدیل فتوولتائیک کارآمد را امکان پذیر می کنند.
3دستگاه های مایکروویو و RF:
مدارهای یکپارچه مایکروویو (MIC): وافرهای InP در ساخت مدارهای یکپارچه مایکروویو و RF استفاده می شوند و پاسخ و عملکرد فرکانس بالا را فراهم می کنند.
تقویت کننده های کم سر و صدا: وافرهای InP کاربردهای مهمی در تقویت کننده های کم سر و صدا در سیستم های ارتباطی دارند.
4دستگاه های خورشیدی:
سلول های فتوولتائیک: وافرهای InP در تولید سلول های فتوولتائیک با کارایی بالا برای سیستم های انرژی خورشیدی استفاده می شوند.
5تکنولوژی سنسور:
سنسورهای نوری: وافرهای InP در کاربردهای سنسورهای نوری که در فناوری های مختلف سنسورها و سیستم های تصویربرداری استفاده می شوند، پتانسیل دارند.
6مدارهای یکپارچه:
مدارهای یکپارچه اپتوالکترونیک: بادکنک های InP در ساخت مدارهای یکپارچه اپتوالکترونیک برای برنامه های کاربردی در ارتباطات نوری و سنجش استفاده می شوند.
7دستگاه های نوری:
تقویت کننده های فیبر نوری: وافرهای InP نقش مهمی در تقویت کننده های فیبر نوری برای تقویت سیگنال و انتقال در ارتباطات فیبر نوری دارند.
عکس های کاربرد InP Wafer:
سفارشی سازی:
در اینجا برخی از جنبه های سفارشی سازی Wafer InP وجود دارد:
1اندازه وافره: وافرهای InP می توانند از نظر قطر (2 اینچ، 3 اینچ، 4 اینچ) و ضخامت متناسب با نیازهای خاص برنامه سفارشی شوند.
2جهت گیری: جهت گیری وافر ((100) ، (111) A، (111) B) می تواند بر اساس جهت گیری کریستالی مورد نظر برای کاربرد مورد نظر مشخص شود.
3پروفایل دوپینگ: پروفایل های دوپینگ سفارشی را می توان با کنترل غلظت و توزیع مواد دوپینگ (سیلیکون،سولفر) برای دستیابی به خواص الکتریکی خاص مورد نیاز برای ساخت دستگاه.
4کیفیت سطح: کیفیت سطح وافر می تواند برای برآورده کردن مشخصات خشن مورد نیاز سفارشی شود، اطمینان از عملکرد بهینه در برنامه های کاربردی مانند اپتو الکترونیک و فوتونیک.
5لایه های اپیتاکسیال: وافرهای InP را می توان با لایه های اپیتاکسیال مواد دیگر مانند InGaAs، InAlGaAs یا InGaAsP برای ایجاد هیتروساخت ها برای دستگاه های تخصصی مانند لیزرها سفارشی کرد.فتو دتکتورها، و ترانزیستورهای با سرعت بالا
6پوشش های تخصصی: وافرهای InP می توانند با مواد یا فیلم های خاص پوشش داده شوند تا عملکرد آنها را در کاربردهای خاص افزایش دهند، مانند پوشش های ضد انعکاس برای دستگاه های نوری.
سوالات متداول:
1.س: یک نیمه هادی InP چیست؟
A: فسفید ایندیوم (InP) به یک نیمه هادی دوگانه که از ایندیوم (In) و فسفر (P) تشکیل شده است اشاره دارد. مانند نیمه هادی آرسنیید گالیوم (GaAs) که دارای ساختار کریستالی زنکبلند هستند،InP در گروه مواد متعلق به نیمه هادی های III-V طبقه بندی می شود..
2.س: استفاده از فوسفید ایندیوم چیست؟
A: زیربناهای فسفید ایندیوم عمدتاً برای رشد ساختارهای حاوی آلیاژ سه گانه (InGaAs) و چهار گانه (InGaAsP) استفاده می شوند که برای ساخت طول موج طولانی (1.3 و 1.1) استفاده می شوند.لیزرهای دیود 55 μm، ال ای دی ها و فتودتکتورها
3.س: مزایای InP چیست؟
A: تحرک الکترونی بالا: InP تحرک الکترونی نزدیک به ده برابر بیشتر از سیلیکون را نشان می دهد، که آن را برای ترانزیستورها و تقویت کننده های با سرعت بالا در سیستم های مخابراتی و رادار مناسب می کند.
