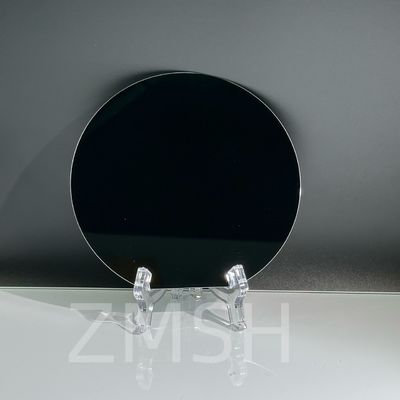

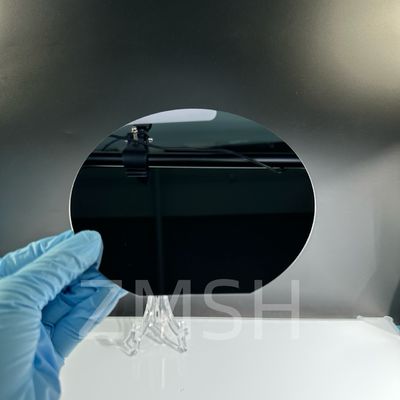

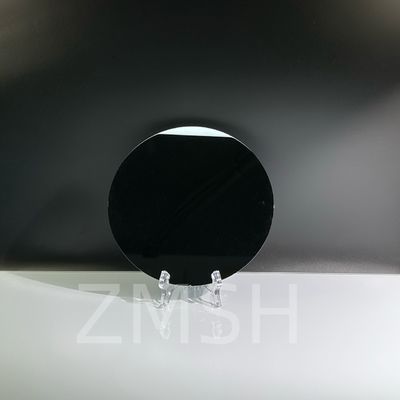

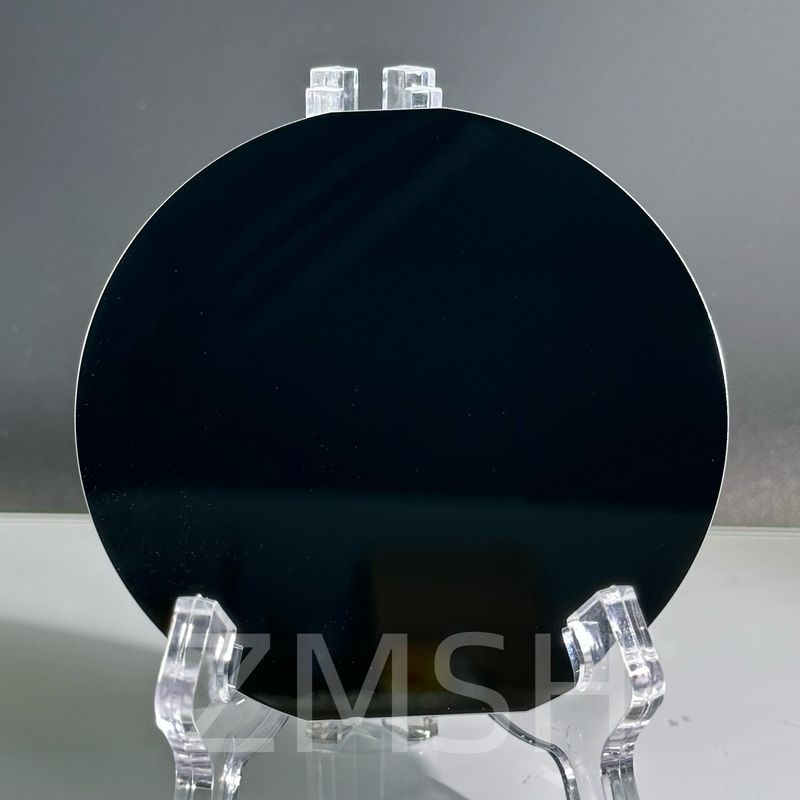

سلفی SOI سیلیکون بر روی عایق سلفی 4 اینچ 5 اینچ 6 اینچ 8 اینچ 100 111 P نوع N نوع
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | ZMSH |
| Model Number: | SOI Wafe |
|
اطلاعات تکمیلی |
|||
| لایه دسته سوئی: | با ما تماس بگیرید | لایه: | ویفر SOI |
|---|---|---|---|
| TTV: | <10m | ضخامت لایه GaN: | 1-10 میکرومتر |
| پولش: | پولیش دو طرفه/یک طرفه | گرایش: | <100> |
| برجسته کردن: | 8 اینچ SOI Wafer,6 اینچ SOI Wafer,5 اینچ SOI Wafer,6 inch SOI Wafer,5 inch SOI Wafer |
||
توضیحات محصول
سیلیکون بر روی عایق سیلیکون 4 اینچ 5 اینچ 6 اینچ 8 اینچ (100) (111) P نوع N نوع
توضیحات وافر SOI:
وافر SOI به یک لایه نازک از سیلیکون تک کریستالی که بر روی یک عایق ساخته شده از دی اکسید سیلیکون یا شیشه پوشانده شده است (از این رو نام "سیلیکون بر روی پوشش عایق" ،اغلب به عنوان SOI به طور کوتاه نامیده می شود)ترانزیستورهای ساخته شده بر روی یک لایه نازک از SOI می توانند سریعتر کار کنند و انرژی کمتری نسبت به آنهایی که بر روی یک تراشه سیلیکون ساده ساخته شده اند مصرف کنند.تکنولوژی سیلیکون بر روی عایق (SOI) ساخت دستگاه های نیمه هادی سیلیکون در یک زیربنای سیلیکونی لایه دار است، برای کاهش ظرفیت انگل در دستگاه، در نتیجه بهبود عملکرد.دستگاه های مبتنی بر SOI از دستگاه های ساخته شده از سیلیکون معمولی با این تفاوت که اتصال سیلیکون بالای عایق الکتریکی است، به طور معمول دی اکسید سیلیکون یا سفیر (این نوع دستگاه ها سیلیکون روی سفیر یا SOS نامیده می شوند). انتخاب عایق به طور عمده به کاربرد مورد نظر بستگی دارد.با سفیر که برای فرکانس رادیویی (RF) با عملکرد بالا و کاربردهای حساس به اشعه استفاده می شوددر دستگاه های دیگر میکروالکترونیک، سیلیکون دی اکسید و سیلیکون دی اکسید برای کاهش اثرات کانال کوتاه در سایر دستگاه های میکروالکترونیک استفاده می شود. لایه عایق و لایه سیلیکون بالا نیز بسته به کاربرد بسیار متفاوت است.
شخصیت SOI Wafer:
- ظرفیت انگل پایین تر به دلیل جداسازی از سیلیکون عمده، که مصرف برق را در عملکرد تطبیقی بهبود می بخشد
- مقاومت در برابر قفل شدن به دلیل انزوا کامل ساختارهای n- و p-well
- عملکرد بالاتر در VDD معادل. می تواند در VDD های پایین کار کند [1]
- وابستگی درجه حرارت کاهش یافته به دلیل عدم استفاده از مواد مخدر
- بهره وری بهتر به دلیل تراکم بالا، استفاده بهتر از وافره
- کاهش مشکلات آنتن
- نيازي به لوله هاي بدن و چاه نيست
- جریان های نشت پایین تر به دلیل عایق بندی و در نتیجه بهره وری انرژی بالاتر
- به طور ذاتی تابش سخت (مقاوم در برابر خطاهای نرم) ، کاهش نیاز به افزوده
ساختار محصول وافرهای SOI:
| قطر | 4" | 5" | 6" | 8" | |
| لایه دستگاه | مواد تقویت کننده | بور، فوس، آرسنیک، آنتیمونی، بدون دوپ | |||
| جهت گیری | <100>، <111> | ||||
| نوع | سیموکس، بیزوئی، سیمبوند، اسمارت کُت | ||||
| مقاومت | 0.001-20000 اوم سانتی متر | ||||
| ضخامت (mm) | >1.5 | ||||
| TTV | <2m | ||||
| لایه باکس | ضخامت (mm) | 0.2-4.0um | |||
| یکنواختی | <۵٪ | ||||
| زیربنای | جهت گیری | <100>، <111> | |||
| نوع/دپانت | نوع P/بورون ، نوع N/فوس، نوع N/As، نوع N/Sb | ||||
| ضخامت (mm) | 200 تا 1100 | ||||
| مقاومت | 0.001-20000 اوم سانتی متر | ||||
| سطح تمام شده | P/P، P/E | ||||
| ذرات | <10@.0.3m | ||||
ساختار وافره SOI:
کاربردهای Wafer SOI:
راه حل های سفارشی SoL ما در زمینه های زیر استفاده می شود:
- سنسورهای فشار پیشرفته
- شتاب سنجها
- گایروسکوپ ها
- سنسورهای مایکرو فلوئیدیک/جریان
- RF MEMS
- MEMS/MEMS نوری
- اپتو الکترونیک
- اندازه گیری هوشمند
- IC های آنالوگ پیشرفته
- میکروفون
- ساعت های دست لوکس
بازارهای نهایی:
- مخابرات
- پزشکی
- ماشین آلات
- مصرف کننده
- ابزار
تصویر استفاده از Wafer SOI:
بسته بندی و حمل:
سوالات متداول:
1.س: ثابت دی الکتریک سیلیکون در عایق ها چیست؟
ج: ثابت دی الکتریک برای مواد سیلیکونی که معمولاً استفاده می شوند عبارتند از: دی اکسید سیلیکون (SiO2) - ثابت دی الکتریک = 3.9. نیترید سیلیکون (SiNx) - ثابت دی الکتریک = 75سیلیکون خالص (Si) - ثابت دی الکتریک = 117
2.س: مزایا وافرهای SOI چیست؟
A: وافرهای SOI مقاومت بیشتری نسبت به تشعشعات دارند، که آنها را کمتر به خطاهای نرم مبتلا می کند. تراکم بالاتر همچنین بهره وری را افزایش می دهد و در نتیجه استفاده از وافره را بهبود می بخشد.مزایای اضافی وافرهای SOI شامل وابستگی کمتری به درجه حرارت و مشکلات کمتر آنتن است.
