نام تجاری: | ZMSH |

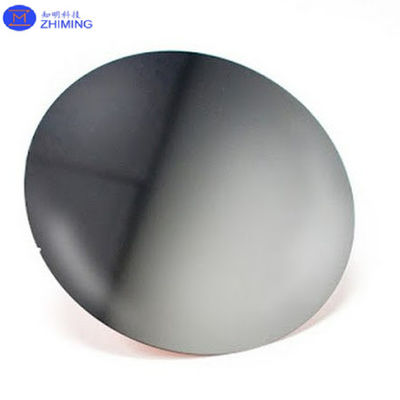

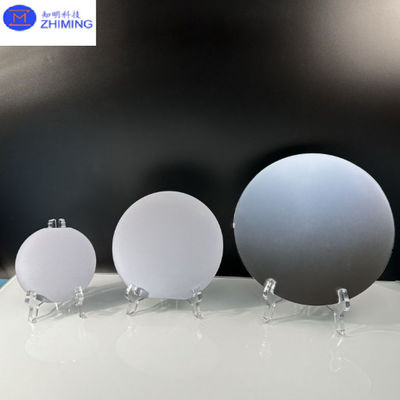

8 اینچ سی وافر CZ 200mm Prime Grade Silicon Wafer <100>، SSP، DSP نوع P، B dopant، برای مواد نیمه هادی
وافرهای سیلیکون به عنوان سنگ بنای صنعت نیمه هادی عمل می کنند و ایجاد فن آوری های پیشرفته را که نوآوری مدرن را هدایت می کنند، تسهیل می کنند.سیلیکون 8 اینچی 200 میلی مترنمایانگر اوج مواد و تولید عالی است، که به طور خاص برای ساخت نیمه هادی و کاربردهای مرتبط طراحی شده است. با خواص مواد برتر، ابعاد دقیق،و کیفیت سطح بی عیب، این وافرها نیازهای سختگیرانه صنایع مانند تولید میکروچیپ، تولید MEMS و سیستم های فتوولتائیک را برآورده می کنند.
با استفاده ازفرآیند Czochralski (CZ)، اين ويفر داراي يکجهت گیری کریستالی <100,استفاده از بورون در استفاده از نوع P، و گزینه هایی برای سطوح یک طرفه پولیش شده (SSP) یا دو طرفه پولیش شده (DSP)و حداقل آلودگی ذرات آن را به یک انتخاب قابل اعتماد برای کارخانه های نیمه هادی پیشرو تبدیل می کند، موسسات تحقیق و توسعه و امکانات آموزشی در سراسر جهان.
مشخصات | ارزش |
---|---|
قطر | 200 میلی متر ± 0.2 میلی متر |
روش رشد | Czochralski (CZ) |
BOW | ≤30 μm |
WARP | ≤30 μm |
تغییرات کل ضخامت (TTV) | ≤5 μm |
ذرات | ≤50 (≥0.16 μm) |
غلظت اکسیژن | ≤18ppma |
غلظت کربن | ≤1ppma |
خشکی سطح (Ra) | ≤5 Å |
این مشخصات دقت ابعاد برجسته، یکپارچگی سازه ای و خلوص شیمیایی و ضروری برای فرآیندهای تولید پیشرفته را نشان می دهد.
وافرهاي سيليکوني ما ازسیلیکون تک کریستالی تازهاین امر عملکرد مطلوب را در تمام مراحل تولید نیمه هادی تضمین می کند.
هر وافر برای دستیابی به سطح آماده اپی درجه بالا، برای رسوب اپیتاکسیال و سایر فرآیندهای حیاتی مناسب است.سطح فوق العاده صاف نقص ها را به حداقل می رساند و بهره وری فرآیندهای پایین را افزایش می دهد.
فايل هاي سيليکوني 8 اينچي ما هم با هم مطابقت دارند و اغلب هم از هم بيشتراستاندارد های SEMI M1-0302این امر سازگاری را با تجهیزات و تکنیک های تولید نیمه هادی جهانی تضمین می کند.
هر وافری تحت بازرسی دقیق و آزمایش برای پارامترهای مانند TTV، BOW، WARP، تراکم ذرات و یکسانی مقاومت قرار می گیرد.این فرآیند سختگیرانه تضمین کیفیت، وافرهای بدون نقص و قابل اعتماد را برای هر کاربرد تضمین می کند..

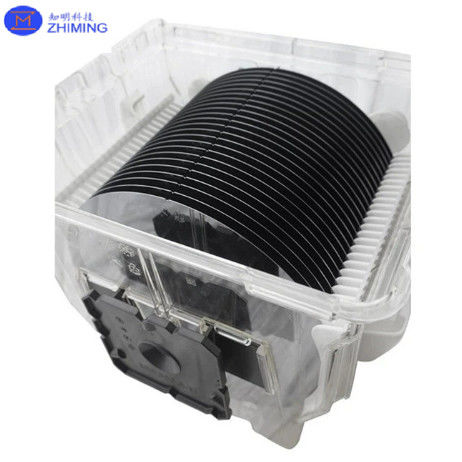

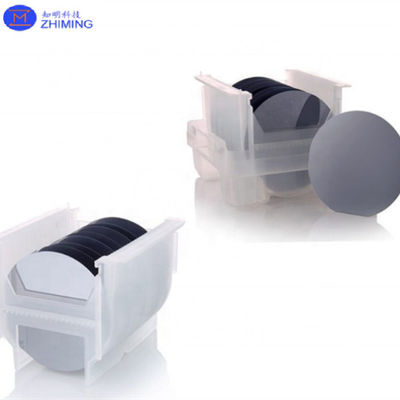

برای جلوگیری از آلودگی و آسیب فیزیکی، وافره ها در بسته بندیکاست های PP بسیار تمیز، بسته شدهکیسه های دوگانه ضد ایستاتیکزیرشرایط اتاق های تمیز کلاس 100. اين مطمئن مي شه که وفت ها در حالت سالم و آماده براي استفاده فوري به اينجا برسن
وافرهای ما با قیمت رقابتی هستند و برای سفارشات انبوه تخفیف های کمی در دسترس هستند. این باعث می شود که آنها یک انتخاب عالی برای تولید در مقیاس صنعتی و پروژه های تحقیقاتی باشند.
هر محموله شامل گواهی سازگاری است که مشخصات وافرها و انطباق با استانداردهای صنعت را تأیید می کند.این مستندات به مشتریان اطمینان می دهد که کیفیت و اصالت محصول.
تنوع و عملکرد بالا از 8 اینچ درجه اول سیلیکون وافر آن را مناسب برای طیف گسترده ای از برنامه های کاربردی:
تولید میکروچیپ و ساخت IC:
جهت گیری کریستالی و خلوص بالا وافر مناسب برای تولید مدارهای یکپارچه، پردازنده ها و تراشه های حافظه است که از پیشرفت های رایانه ای و مخابراتی پشتیبانی می کند.
دستگاه های نیمه هادی قدرت:
خواص الکتریکی پایدار و نقص های حداقل آن را به یک انتخاب قابل اعتماد برای ایجاد ترانزیستورهای دو قطبی گیت عایق (IGBT) و ترانزیستورهای اثر میدان نیمه هادی اکسید فلز (MOSFET) تبدیل می کند.
صافی استثنایی و ابعاد دقیق این وافرها برای ساخت دستگاه های MEMS از جمله شتاب سنجها، ژایروسکوپ ها و سنسورهای فشار بسیار مهم است.
با کیفیت کریستالی برتر و خواص الکتریکی ثابت، این وافرها برای تولید سلول های فتوولتائیک با کارایی بالا استفاده می شوند.
مشخصات قابل تنظیم و در دسترس بودن آنها در مقادیر کوچکتر آنها را به یک انتخاب ترجیح داده شده برای پروژه های تحقیق و توسعه در دانشگاه ها، خطوط آزمایشی و آزمایشگاه های نوآوری تبدیل می کند.
وافرها دارای سطوح بسیار پایین آلودگی اکسیژن (≤18ppma) و کربن (≤1ppma) هستند که عملکرد و قابلیت اطمینان دستگاه را افزایش می دهد. پارامترهای سطح مانند TTV، BOW،و WARP در محدوده ی قابل تحمل نزدیک برای پشتیبانی از فرآیند های فتو لیتوگرافی و رسوب فیلم نازک نگهداری می شوند..
خشکی سطحی (Ra ≤ 5 Å) بهینه شده است تا رشد epitaxial بدون درز را امکان پذیر کند، بهره وری را بهبود بخشد و هزینه های تولید را در تولید حجم بالا کاهش دهد.
این وافرها به طور گسترده ای توسطکارخانه های نیمه هادی، مراکز تحقیق و توسعه و موسسات دانشگاهیدر سراسر جهان، به لطف سازگاری آنها با تجهیزات پردازش استاندارد و معیارهای بین المللی کیفیت.
از تنظیمات مقاومت تا رسوب لایه اکسید، این وافرها می توانند برای پاسخگویی به نیازهای خاص مشتری طراحی شوند و از مناسب بودن برای طیف گسترده ای از برنامه ها اطمینان حاصل کنند.
درفرآیند Czochralski (CZ)استفاده می شود برای رشد انبوه های بزرگ سیلیکون تک کریستال. این تکنیک پیشرفته تضمین می کند که ساخت یک ساختار شبکه کریستالی یکنواخت با حداقل نقص ایجاد شود. رشد پس از انبوه،وفت ها برش داده شده اندمحصول نهایی نمونه ای از مهندسی دقیق است که عملکرد استثنایی را در کاربردهای مختلف ارائه می دهد.
فرآیند تولید ما برای به حداقل رساندن تاثیرات زیست محیطی طراحی شده است.RoHSاین تعهد تضمین می کند که محصولات ما هم اهداف عملکردی و هم پایداری را برآورده کنند.
درسیلیکون 8 اینچی 200 میلی مترنمونه ای از برتری در علم مواد و تولید نیمه هادی است. زیربنای سیلیکون تک کریستالی با کیفیت بالا، ابعاد دقیق،و خواص سطح استثنایی آن را به یک جزء حیاتی برای توسعه تکنولوژی پیشرفته تبدیل می کند.
با انعطاف پذیری ، قابلیت اطمینان و انطباق با استانداردهای صنعت ، این وافر یک انتخاب قابل اعتماد برای برنامه های کاربردی از تولید نیمه هادی تا نمونه سازی R&D است.آیا شما در حال تولید تراشه های نسل بعدی هستید، ایجاد دستگاه های MEMS، یا اکتشاف افق های جدید در فوتونیک، این وافرها پایه موفقیت را فراهم می کنند.
با انتخاب وافرهاي سيليکوني 8 اينچي ما، شما در حال سرمايه گذاري در محصولي هستيد که برتري فني، اعتماد جهانی،و قیمت رقابتی یک ترکیب واقعا بی نظیر در صنعت نیمه هادی.
