InAs Substrate 2inch 3inch 4inch 5inch 6inch Un/S/Zn نوع N/P DSP/SSP پولیش شده
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
| شماره مدل: | بستر آرسنید ایندیوم (InAs). |
پرداخت:
| مقدار حداقل تعداد سفارش: | 25 |
|---|---|
| قیمت: | undetermined |
| جزئیات بسته بندی: | پلاستیک فوم شده - کارتن |
| زمان تحویل: | 2-4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 عدد در هفته |
|
اطلاعات تکمیلی |
|||
| Material: | Indium Arsenide (InAs) | Bandgap: | 0.354 eV (direct bandgap at 300 K) |
|---|---|---|---|
| Electron Mobility: | > 40,000 cm²/V·s (300 K), enabling high-speed electronic devices | Effective Mass: | Electron effective mass: ~0.023 m₀ (free electron mass) |
| Lattice Constant: | 6.058 Å, well-matched with materials like GaSb and InGaAs | Thermal Conductivity: | ~0.27 W/cm·K at 300 K |
| Intrinsic Carrier Concentration: | ~1.5 × 10¹⁶ cm⁻³ at 300 K | Refractive Index: | ~3.51 (at 10 µm wavelength) |
| برجسته کردن: | 5 اینچ در زیربنای,6 اینچ در زیربنای,4 اینچ در زیربنای,6inch InAs Substrate,4inch InAs Substrate |
||
توضیحات محصول

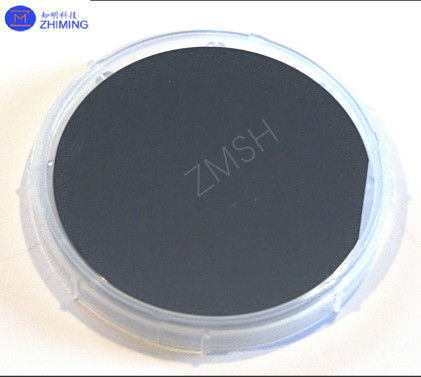

InAs Substrate 2inch 3inch 4inch 5inch 6inch Un/S/Zn نوع N/P DSP/SSP
ماده ی انتزاعی از سبسترهای آرسنید ایندیم (InAs)
زیربناهای آرسنید ایندیوم (InAs) به دلیل ترکیب منحصر به فرد خواص الکتریکی و نوری خود در توسعه فن آوری های نیمه هادی پیشرفته ضروری هستند.به عنوان یک نیمه هادی ترکیبی III-V، InAs به ویژه به دلیل فاصله محدوده باریک 0.36 eV در دمای اتاق، که به آن اجازه می دهد تا به طور موثر در طیف مادون قرمز کار کند، ارزشمند است.این باعث می شود که InAs یک ماده ایده آل برای فتودتکتورهای مادون قرمز باشد.علاوه بر این، تحرک الکترون بالا آن امکان حمل بار سریع را فراهم می کند.که باعث می شود برای الکترونیک با سرعت بالا مانند ترانزیستورها و مدارهای یکپارچه مورد استفاده در سیستم های ارتباطی و برنامه های فرکانس بالا بسیار مهم باشد.
علاوه بر این، InAs نقش کلیدی در زمینه نوظهور فناوری های کوانتومی دارد. خواص آن امکان ساخت نقاط کوانتومی و سایر نانوسازان را فراهم می کند.که برای توسعه دستگاه های کوانتومی ضروری هستند.توانایی ادغام InAs با مواد دیگر مانند InP و GaAs قابلیت انعطاف پذیری آن را افزایش می دهد.که منجر به ایجاد هیتروسترکتورهای پیشرفته برای دستگاه های اپتو الکترونیک مانند دیود های لیزری و دیود های تابش نور می شود.
خواص زیربناهای InAs
1. فاصله تنگ
InAs دارای فاصله باند مستقیم 0.354 eV در دمای اتاق است که آن را به عنوان یک ماده عالی برای تشخیص طول موج طولانی مادون قرمز (LWIR) قرار می دهد.فاصله باریک آن باعث حساسیت بالا در تشخیص فوتون های کم انرژی می شود، برای کاربردهای تصویربرداری حرارتی و طیف سنجی بسیار مهم است.
2تحرک الکترون بالا
یکی از ویژگی های برجسته InAs، تحرک الکترون استثنایی آن است که در دمای اتاق بیش از 40،000 cm2/V•s است.این تحرک بالا توسعه دستگاه های الکترونیکی با سرعت بالا و کم مصرف را تسهیل می کند، مانند ترانزیستورهای با تحرک الکترونی بالا (HEMT) و نوسانگرهای تراهرتز.
3. جرم موثر کم
جرم کم الکترون ها در InAs منجر به تحرک حامل بالا و کاهش پراکندگی می شود، که آن را برای برنامه های فرکانس بالا و مطالعات حمل کوانتومی ایده آل می کند.
4. شبيه سازي عالي
زیربناهای InAs مطابقت شبکه ای خوبی با سایر مواد III-V مانند Gallium Antimonide (GaSb) و Indium Gallium Arsenide (InGaAs) دارند.این سازگاری امکان ساخت هیتروستر و دستگاه های چند گره ای را فراهم می کند، که برای کاربردهای پیشرفته اپتو الکترونیک بسیار مهم هستند.
5. واکنش قوی مادون قرمز
جذب و انتشار قوی InAs در طیف مادون قرمز آن را به یک ماده بهینه برای دستگاه های فوتونی مانند لیزر و آشکارسازانی که در مناطق طیف 3-5 μm و 8-12 μm کار می کنند، تبدیل می کند.
| مالکیت | توضیحات |
|---|---|
| گپ باند | 0.354 eV (فاصله باند مستقیم در 300 K) |
| تحرک الکترون | > 40،000 cm2/V·s (300 K) ، که دستگاه های الکترونیکی با سرعت بالا را امکان پذیر می کند |
| جرم موثر | جرم موثر الکترون: ~0.023 m0 (تعداد الکترون آزاد) |
| ثابت شبکه | 6.058 Å، با مواد مانند GaSb و InGaAs مناسب است |
| رسانایی حرارتی | ~ 0.27 W/cm·K در 300 K |
| غلظت حامل ذاتی | ~1.5 × 1016 cm-3 در 300 K |
| شاخص انكسار | ~3.51 (در طول موج 10 μm) |
| پاسخ مادون قرمز | حساس به طول موج در محدوده 3 ‰ 5 μm و 8 ‰ 12 μm |
| ساختار کریستالی | مخلوط روی (مربوط به صورت مکعب) |
| خواص مکانیکی | شکننده و نیاز به دستکاری دقیق در طول پردازش |
| ضریب گسترش حرارتی | ~4.6 × 10−6 /K در 300 K |
| نقطه ذوب | ~942 °C |
تولید زیرپوش های InAs
1رشد کریستالی
زیربناهای InAs عمدتاً با استفاده از تکنیک هایی مانند روش Czochralski (CZ) و روش Vertical Gradient Freeze (VGF) تولید می شوند.این روش ها باعث می شوند که کریستال های تک با کیفیت بالا با حداقل نقص ها تولید شوند..
-
روش Czochralski: در این فرآیند، یک کریستال دانه در مخلوط ذوب شده ای از ایندیوم و آرسنیک غوطه ور می شود. دانه به آرامی کشیده و چرخش می یابد، به این ترتیب کریستال لایه به لایه رشد می کند.
-
منجمد شدن شیب عمودی: این تکنیک شامل تثبیت مواد ذوب شده در یک گرادیانت حرارتی کنترل شده است، که منجر به یک ساختار کریستالی یکنواخت با انحرافات کمتر می شود.
2پردازش وافره
هنگامی که کریستال رشد می کند، با استفاده از ابزار برش دقیق به شکل وافرهایی از ضخامت مورد نظر برش داده می شود. سپس وافره ها برای رسیدن به یک سطح شبیه آینه شیک می شوند.ضروری برای ساخت دستگاهپولیش شیمیایی مکانیکی (CMP) اغلب برای از بین بردن نقص های سطحی و افزایش سطح استفاده می شود.
3کنترل کیفیت
تکنیک های پیشرفته توصیف، از جمله دیفرانکشن اشعه ایکس (XRD) ، میکروسکوپی نیروی اتمی (AFM) و اندازه گیری اثر هال برای اطمینان از ساختار، الکتریکی،و کیفیت نوری بستر.
کاربردهای زیربناهای InAs
1. دتکتورهای مادون قرمز
زیربناهای InAs به طور گسترده ای در فتودتکتورهای مادون قرمز، به ویژه برای تصویربرداری حرارتی و نظارت بر محیط زیست استفاده می شوند.توانایی آنها در تشخیص نور مادون قرمز طول موج طولانی باعث می شود که آنها برای کاربردهای دفاعی ضروری باشند، علم نجوم و بازرسی صنعتی.
2دستگاه های کوانتومی
InAs به دلیل جرم موثر پایین و تحرک الکترون بالا، یک ماده مورد علاقه برای دستگاه های کوانتومی است.و مدارهای پیشرفته فوتونیک.
3الکترونیک با سرعت بالا
تحرک الکترونی بالا InAs امکان توسعه ترانزیستورهای با سرعت بالا، از جمله HEMT ها و ترانزیستورهای دو قطبی هیتروجنکشن (HBT ها) را فراهم می کند.این دستگاه ها برای برنامه های کاربردی در ارتباطات بی سیم بسیار مهم هستند، سیستم های رادار و تقویت کننده های فرکانس بالا.
4. اپتو الکترونيک
زیرپوش های InAs در ساخت لیزرهای مادون قرمز و دیودهای تولید کننده نور (LED) استفاده می شوند. این دستگاه ها در ارتباطات نوری، سنجش از راه دور و تشخیص پزشکی کاربرد دارند.
5تکنولوژي هاي تاراهرتز
ویژگی های InAs® آن را برای منابع و آشکارسازان تابش تاراهرتز مناسب می کند. فناوری های تاراهرتز به طور فزاینده ای در غربالگری امنیتی، آزمایش غیر مخرب و تصویربرداری زیست پزشکی استفاده می شود.
سوال و پاسخ
س: مزایایی که InAs Substrates دارد چیست؟
الف:1حساسیت بالا: دستگاه های مبتنی بر InAs دارای حساسیت عالی به نور مادون قرمز هستند که آنها را برای شرایط کم نور ایده آل می کند.
2تنوع: زیربناهای InAs می توانند با مواد مختلف III-V ادغام شوند، که امکان طراحی دستگاه های متنوع و با عملکرد بالا را فراهم می کند.
3مقیاس پذیری: پیشرفت در تکنیک های رشد کریستال امکان تولید وافرهای InAs قطر بزرگ را فراهم کرده است که نیازهای ساخت نیمه هادی مدرن را برآورده می کند.
برخی از محصولات مشابه با زیربناهای آرسنید ایندیوم (InAs)
1. سبسترات گالیوم آرسنید (GaAs)
- ویژگی های کلیدی: فاصله باند مستقیم (1.42 eV) ، تحرک الکترون بالا (~ 8500 cm2/V·s) ، و رسانایی حرارتی عالی (~ 0.55 W/cm·K).
- درخواست ها: به طور گسترده ای در الکترونیک فرکانس بالا، سلول های خورشیدی و اپتو الکترونیک مانند LED ها و دیود های لیزر استفاده می شود.
- مزایا: فرآیندهای تولید به خوبی تاسیس شده، که آن را برای بسیاری از برنامه های کاربردی مقرون به صرفه می کند.
2زیرپوش های فوسفید ایندیوم (InP)
- ویژگی های کلیدی: فاصله باند مستقیم (1.34 eV) ، تحرک الکترون بالا (~ 5,400 cm2/V·s) ، و تطابق شبکه عالی با InGaAs.
- درخواست ها: برای دستگاه های فوتونیک با سرعت بالا، سیستم های ارتباطی نوری و لیزرهای کوانتومی ضروری است.
- مزایا: رسانایی حرارتی بالا و مناسب برای کاربردهای با قدرت بالا.
برچسب: #InAsSubstrate #زیربنای نیمه هادی
