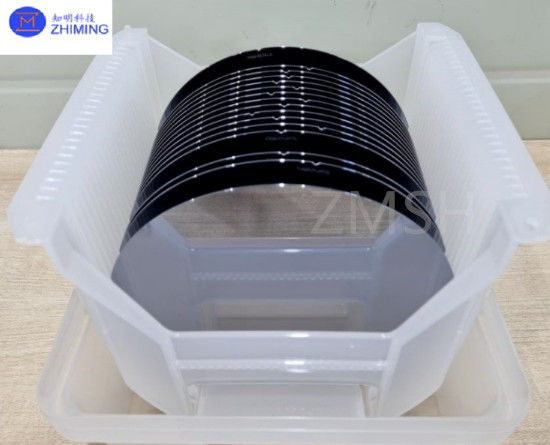

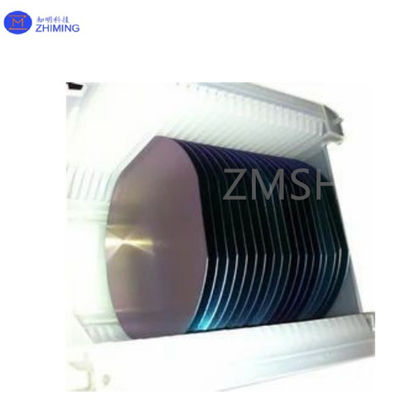

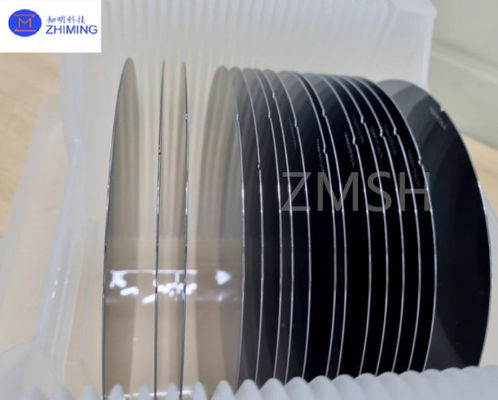

وفر SOI P نوع N نوع 6 اینچ 8 اینچ 12 اینچ SSP / DSP
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 25 |
|---|---|
| قیمت: | undetermined |

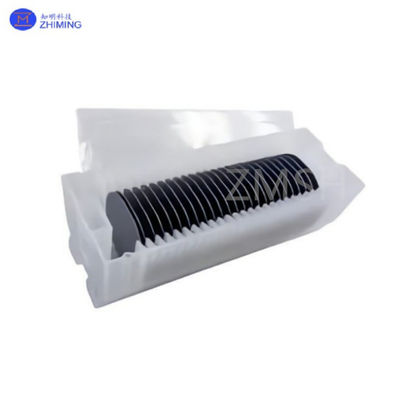

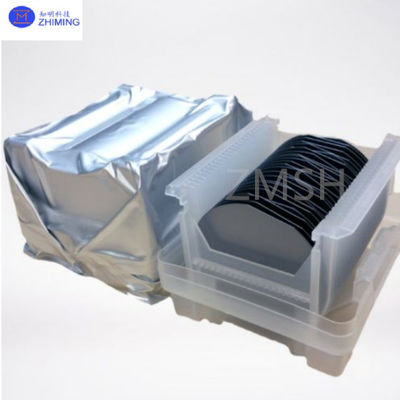

| جزئیات بسته بندی: | پلاستیک فوم شده - کارتن |
| زمان تحویل: | 2-4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 عدد در هفته |
|
اطلاعات تکمیلی |
|||
| ضخامت لایه سیلیکون بالا: | 0.1 - 20 میکرومتر | ضخامت لایه اکسید دفن شده: | 0.1 - 3 میکرومتر |
|---|---|---|---|
| نوع بستر: | سیلیکون (SI) ، سیلیکون با مقاومت بالا (HR-SI) یا موارد دیگر | مقاومت در برابر لایه دستگاه: | 1 - 10،000Ω · سانتی متر |
| مقاومت در برابر لایه اکسید: | 1 × 10⁶ تا 10⁸Ω · سانتی متر | رسانایی حرارتی: | 1.5 - 3.0w/m · k |
| برجسته کردن: | 8 اینچ SOI Wafer,وافرهای 12 اینچی SOI,6 اینچ SOI Wafer,12 inch SOI wafer,6 inch SOI wafer |
||
توضیحات محصول
وفر SOI P نوع N نوع 6 اینچ 8 اینچ 12 اینچ SSP / DSP
خلاصه از وافرهای SOI
سیلیکون بر روی عایق (SOI) یک فناوری نیمه هادی پیشرفته است که در آن یک لایه عایق نازک، به طور معمول دی اکسید سیلیکون (SiO2) ،بین بستر سیلیکونی و لایه سیلیکونی فعال قرار می گیرداین ساختار به طور قابل توجهی ظرفیت انگل را کاهش می دهد، سرعت سوئیچ را بهبود می بخشد، مصرف برق را کاهش می دهد و در مقایسه با تکنولوژی سیلیکون عمده سنتی مقاومت در برابر تشعشعات را افزایش می دهد.
SOI برای سیلیکون بر روی عایق یا سیلیکون بر روی بستر است که یک لایه اکسید دفن شده را بین لایه بالای سیلیکون و بستر زیربنایی وارد می کند.
مشخصات SOI
| رسانایی حرارتی | رسانایی حرارتی نسبتا بالا |
| ضخامت لایه فعال | معمولاً از چند تا چند ده نانومتر (nm) |
| قطر وافره | 6 اينچ، 8 اينچ، 12 اينچ |
| مزایای فرآیند | عملکرد دستگاه بالاتر و مصرف برق کمتر |
| مزایای عملکرد | خواص الکتریکی عالی، کاهش اندازه دستگاه، کمترین سر و صدا بین اجزای الکترونیکی |
| مقاومت | معمولاً از چند صد تا هزاران اوم سانتی متر |
| مشخصات مصرف برق | مصرف انرژی کم |
| غلظت آلودگی | غلظت کم ناخالصی |
| پشتیبان سیلیکون بر روی وفر عایق | SOI سیلیکون ویفر 4 اینچ، CMOS ساختار سه لایه |
ساختار SOI
وافرهای SOI به طور معمول از سه لایه اصلی تشکیل شده اند:
1لایه سیلیکون بالا (طبقه دستگاه): لایه باریک سیلیکون که در آن دستگاه های نیمه هادی ساخته می شوند. ضخامت آن بسته به کاربرد، از چند نانومتر تا ده ها میکرومتر متفاوت است.
2لایه اکسید دفن شده (BOX): یک لایه نازک از دی اکسید سیلیکون (SiO2) که عایق الکتریکی فراهم می کند. ضخامت آن از ده ها نانومتر تا چند میکرومتر است.
3.فلفل دستی (سربست): یک لایه پشتیبان مکانیکی، معمولا از سیلیکون یا سایر مواد با عملکرد بالا ساخته شده است.
ضخامت هر دو لایه سیلیکون بالا و اکسید دفن شده را می توان برای بهینه سازی عملکرد برای کاربردهای خاص سفارشی کرد.
فرایندهای تولیدی SOI
وافرهای SOI با استفاده از سه روش اصلی تولید می شوند:
1.SIMOX (جداسازی با اکسیژن کاشته شده)
شامل کاشت یون های اکسیژن در یک وفر سیلیکون و اکسید کردن آنها در دمای بالا برای تشکیل یک لایه اکسید دفن شده است.
تولید وافرهای SOI با کیفیت بالا اما نسبتا گران است.
2.Smart CutTM (توسعه شده توسط Soitec، فرانسه)
از کاشت یون های هیدروژنی و اتصال وافره برای ایجاد ساختارهای SOI استفاده می کند.
گسترده ترین روش استفاده شده در تولید تجاری SOI.
3.بند کردن وافره و رد کردن
شامل پیوند دو وافره سیلیکونی و انتخاب یک تا ضخامت مورد نظر است.
برای SOI ضخیم و کاربردهای تخصصی استفاده می شود.
استفاده از SOI
به دلیل مزایای عملکرد منحصر به فرد آن، فناوری SOI به طور گسترده ای در صنایع مختلف مورد استفاده قرار می گیرد:
1محاسبات با کارایی بالا (HPC)
شرکت هایی مانند IBM و AMD از SOI در پردازنده های سرور پیشرفته برای افزایش سرعت پردازش و کاهش مصرف برق استفاده می کنند.
SOI به طور گسترده ای در ابر رایانه ها و پردازنده های هوش مصنوعی استفاده می شود.
2دستگاه های موبایل و کم مصرف
فناوری FD-SOI در تلفن های هوشمند، پوشیدنی ها و دستگاه های IoT برای تعادل عملکرد و بهره وری انرژی استفاده می شود.
سازندگان تراشه مانند STMicroelectronics و GlobalFoundries تراشه های FD-SOI را برای کاربردهای کم مصرف تولید می کنند.
3.RF و ارتباطات بی سیم (RF SOI)
RF SOI به طور گسترده ای در ارتباطات 5G، Wi-Fi 6E و امواج میلیمتری مورد استفاده قرار می گیرد.
در سوئیچ های RF، تقویت کننده های کم سر و صدا (LNA) و ماژول های RF Front-end (RF FEM) استفاده می شود.
4.الکترونیک خودرو
SOI قدرت به طور گسترده ای در وسایل نقلیه الکتریکی (EV) و سیستم های پیشرفته کمک راننده (ADAS) استفاده می شود.
آن را قادر به کار در دمای بالا و ولتاژ بالا، اطمینان از قابلیت اطمینان در شرایط سخت.
5سیلیکون فوتونیک و کاربردهای نوری
زیربناهای SOI در تراشه های فوتونیک سیلیکون برای ارتباطات نوری با سرعت بالا استفاده می شود.
برنامه های کاربردی شامل مراکز داده، ارتباطات بین المللی نوری با سرعت بالا و LiDAR (شناخت نور و دامنه) است.
مزایا وافرهای SOI
1.کاهش ظرفیت انگل و افزایش سرعت کاردر مقایسه با مواد سیلیکونی عمده، دستگاه های SOI سرعت 20 تا 35 درصد را بهبود می بخشند.
2مصرف برق کمتربه دلیل کاهش ظرفیت انگل و به حداقل رساندن جریان نشت، دستگاه های SOI می توانند مصرف برق را 35-70٪ کاهش دهند.
3از بین بردن اثرات قفلتکنولوژی SOI از قفل شدن جلوگیری می کند و قابلیت اطمینان دستگاه را بهبود می بخشد.
4- سرکوب سر و صدای بستر و کاهش خطاهای نرمSOI به طور موثر تداخل جریان پالس را از زیربنای کاهش می دهد و بروز خطاهای نرم را کاهش می دهد.
5سازگاری با فرآیندهای سیلیکون موجودتکنولوژی SOI به خوبی با ساخت سیلیکون معمولی ادغام می شود و مراحل پردازش را 13 تا 20 درصد کاهش می دهد.
برچسب:#سفت SOI # نوع P # نوع N # 6 اینچ # 8 اینچ # 12 اینچ # سطح پولیش SSP / DSP
