کابل های فیبر نوری سفیر فیبر های تک کریستالی Al2O3 مقاوم در برابر آب و هوا برای محیط های شدید
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 2 |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| جهت کریستالی: | محور c هم تراز شده است | Melting Point: | 2072°C |
|---|---|---|---|
| Tensile Strength: | 2200 MPa | Laser Damage Threshold: | 1.3 kJ/cm² @ 3μm wavelength |
| برجسته کردن: | محیط های شدید کابل های فیبر نوری زعفر,کابل های فیبر نوری سفیر,کابل های فیبر نوری ضد دمای زعفر,Sapphire Fiber Optic Cables,Temp Resistant Sapphire Fiber Optic Cables |
||
توضیحات محصول
معرفی محصول
سفیر، یعنی اکسید آلومینیوم تک کریستالی (Al203) ، یک ماده با قدرت مکانیکی بالا، مقاومت در برابر خوردگی شیمیایی و رسانایی حرارتی خوب، با نقطه ذوب تا 2072 °C است.ZMSH می تواند فیبرهای نوری سفیر را با قطر 75 ~ 500um ارائه دهد، و فیبر نوری مخروطی اختیاری هستند. فیبر نوری مخروطی می تواند انرژی انتقال نور بالاتر را بدون قربانی انعطاف پذیری فیبر نوری تضمین کند:برای فیبر نوری با قطر بیشتر از 100um، آستین های PTFE یا کانکتورهای فیبر نوری اختیاری هستند و انواع دیگر فیبر نوری اختیاری هستند، مانند فیبر نوری AI203-doped، YAG-doped و YAG-doped.
اصول کار فیبر نوری زعفر
فیبر نوری زعفر از خواص منحصر به فرد مواد و مکانیسم های نوری خود استفاده می کند تا انتقال سیگنال نور را در محیط های شدید فعال کند. اصول اصلی در زیر بیان شده است:
مواد و ساخت
سفیر خالص: در 2072 درجه سانتیگراد ذوب می شود، در برابر خوردگی / تشعشع مقاومت می کند و در برابر دماهای شدید (-269 درجه سانتیگراد تا 1900 درجه سانتیگراد) مقاومت می کند.
تولید LHPG: فیبرهای لیزری (75 ¢ 500 μm) با پوشش هوا برای حداقل از دست دادن نوری.
مکانیسم نوری
TIR: شاخص انشعاب بالا (~ 1.76) چراغ های هسته ای را به طور موثر (NA تا 1.4) می گیرد.
ضخامت کم: 0.5 ∼ 1.0 dB/m در نزدیک IR برای انتقال لیزر با قدرت بالا.
مزیت های اصلی
مقاومت مکانیکی: 2200 MPa مقاومت کششی، از سیلیکون بهتر است.
انعطاف پذیری محیط زیست: در خلاء، تشعشع (100 kGy γ-ray) و قرار گرفتن در معرض مواد شیمیایی پایدار است.
مشخصات عملکرد
| پارامتر | مشخصات |
|---|---|
| جهت گیری کریستال | محور C تراز شده است |
| نقطه ذوب | 2072°C |
| قدرت کششی | ۲۲۰۰ MPa |
| آستانه آسیب لیزر | 1.3 kJ/cm2 @ طول موج 3μm |
| گشایش عددی (NA) | 0.45 (300μm فیبر، طول 1m) |
| کاهش | 0.5-1.0 dB/m (بینچ نزدیک به IR، فیبر 300μm) |

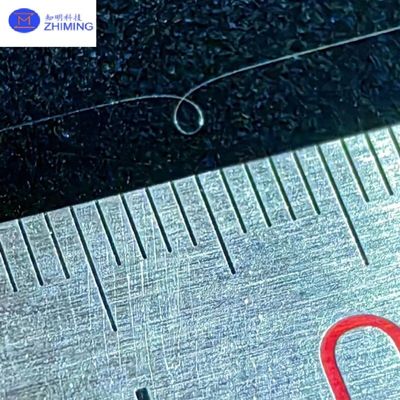

| از دست دادن خم | 3٪ @ φ3cm loop (100μm fiber) |
درخواست ها
1حسگر صنعتی فوق العاده با سرعت بالا
-
نظارت بر سطح فلزات ذوب شده در کارخانه های ذوب
-
تشخیص احتراق در زمان واقعی در موتورهای جت
2سیستم های نوری فضایی عمیق
-
پیوندهای داده مقاوم به خوردگی برای فرودگاه های ونوس
-
انتقال سیگنال های مقاوم به تشعشعات در فضاپیماهای هسته ای
3راه حل های پزشکی پیشرفته
-
لابراتوارهای جراحی لیزر با قدرت بالا
-
بسته های تصویربرداری چند طیف برای میکرواندوسکوپ
4تحقیقات علمی
-
تشخیص پلاسما در راکتورهای همجوشی
-
تجزیه و تحلیل طیف در محل تحت فشار فوق العاده بالا (تطبيقات DAC)
پرسش و پاسخ
سوال1: مزیت های کلیدی نسبت به فیبر سیلیکاس؟
A: به طور مداوم در 1600 درجه سانتیگراد برای 500+ ساعت کار می کند (در مقابل 400 درجه سانتیگراد / 1 ساعت در سیلیس) با مقاومت 10 برابر بیشتر در برابر تشعشعات ، که آن را برای کاربردهای هسته ای / فضایی ایده آل می کند.
سوال2: شکنندگی زپیر چگونه حل می شود؟
A: ویژگی های تکنولوژی رابط گرادینت اختصاصی:
-
لایه تاتانیوم آلیاژ تخفیف استرس (از از دست دادن میکروبندی جلوگیری می کند)
-
پولیش سطح در مقیاس نانو ( چگالی نقص < 0.1/cm2)
