لیتیوم تانتالات لیتا O3 فلتر کریستالی دارای فرکانس بالا فیلترهای SAW دارای ضریب پیزو الکتریکی بالا
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1PCS |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| مواد: | ویفرهای litao3 | زاویه برش: | x/y/z و غیره |
|---|---|---|---|
| قطر/اندازه: | 2 "/3"/4 "/6"/8 "Lt Wafer | Tol ((±): | <0.20 میلی متر |
| TTV: | <3 میکرومتر | پیچ و تاب: | <40 میکرومتر |
| برجسته کردن: | نرده کریستالی با ضریب پیزو الکتریکی بالا LiTaO3,فیلترهای SAW LiTaO3 کریستال وافر,SAW Filters LiTaO3 Crystal wafer |
||
توضیحات محصول
تانتالات لیتیوم (LiTaO3) فلترهای فلز کریستالی دارای فرکانس بالا فیلترهای SAW دارای ضریب پیزو الکتریکی بالا
معرفی کنید
تانتالات لیتیوم (LiTaO3) یک کریستال آهن الکتریکی است که به دلیل خواص فوق العاده الکترو اپتیک آن علاقه زیادی را به خود جلب کرده است.از جمله هدایت موج نوری، دستگاه های صوتی، فیلترهای فرکانسی و حتی تصویربرداری فوق صوت پزشکی.
ساختار و خواص کریستال
تانتالات لیتیوم (LiTaO3) در یک ساختار پرووسکیتی کریستال می شود، مشابه دیگر کریستال های آهن الکتریکی مانند تیتانات باریوم (BaTiO3) و تیتانات استرانسیوم (SrTiO3).این نمایش شفافیت نوری در سراسر طیف قابل مشاهده به نیمه مادون قرمز و دارای دوقطعه نوریبا دمای بالای کیوری 610°C و یک ضریب الکتروآپتیک بزرگ 30pm/V، LiTaO3 یک ماده جذاب برای کاربردهای مختلف الکتروآپتیک است.ضریب های پیزو الکتریکی قابل توجه آن باعث تبدیل دو طرفه بین سیگنال های الکتریکی و لرزش های مکانیکی می شود..
زیرپوش های کریستالی

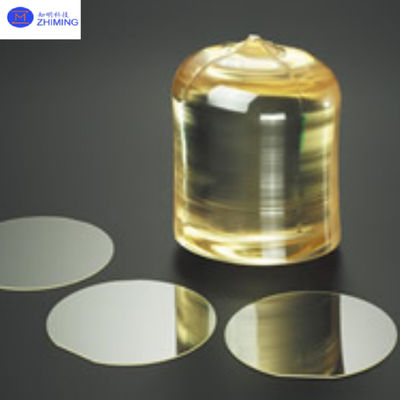

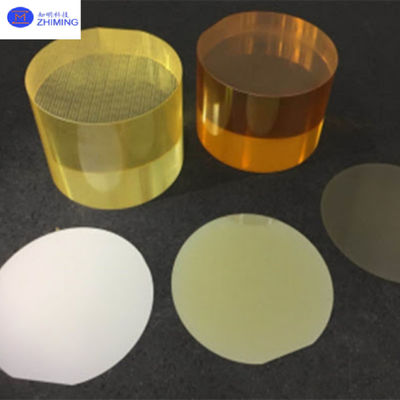

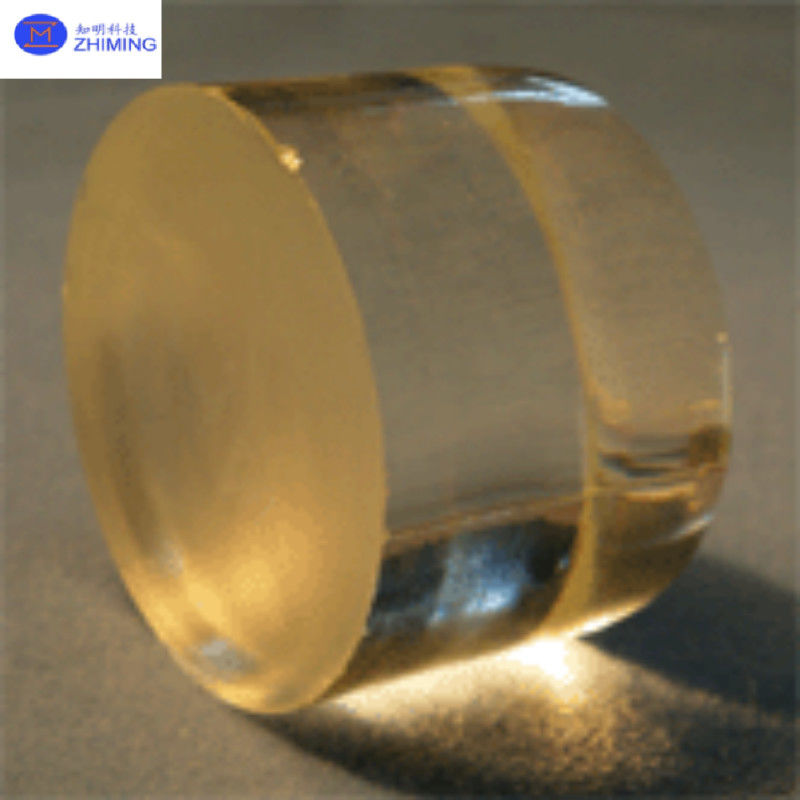

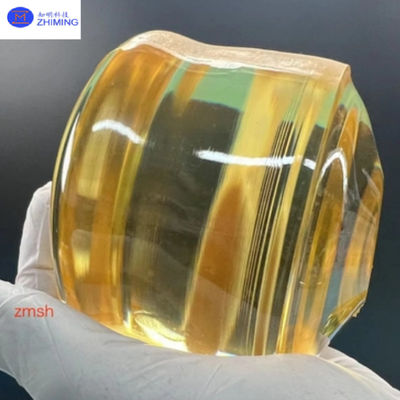

زیربناهای کریستالی لیتیوم تانتالات (LiTaO3) و وافرها معمولاً از طریق روش Czochralski تولید می شوند،که شامل ذوب کردن ماده در یک سنگ شکن و آهسته کشیدن یک کریستال واحد از ذوباین کریستال ها می توانند با استفاده از تکنیک هایی مانند برش، خرد کردن و پولیش به زیرپوشها یا وافرها پردازش شوند.
زیربناهای تانتالات لیتیوم معمولاً به عنوان پایه برای دستگاه هایی مانند فیلترهای موج صوتی سطحی (SAW) و رزوناتورها استفاده می شوند.در حالی که وافرها در دستگاه های هدایت موج مانند ماژولاتورها و سوئیچ ها استفاده می شوند.
مشخصات
| مواد | وافرهای LiTaO3 | |
|---|---|---|
| دمای کوری | 603±2°C | |
| زاویه برش | X/Y/Z و غیره | |
| قطر / اندازه | 2/ 3/ 4/ 6/ 8/ 8 لوحه ی LT | |
| Tol ((±) | <0.20 میلی متر | |
| ضخامت | 0.18 ~ 0.5mm یا بیشتر | |
| مسکونی اصلی | 16mm/22mm /32mm | |
| TTV | 3μm | |
| سرعت جنگلی | <40μm | |
| نوع سطح | یک طرف پولیش شده / دو طرف پولیش شده | |
| طرف پولیش شده Ra | <0.5nm | |
| معیارهای سمت عقب | به طور کلی 0.2-0.5μm یا به عنوان سفارشی | |
| معیارهای لبه | R=0.2mm یا Bullnose | |
| داروی نوری | Zn/MgO و غیره | |
| معیارهای سطح وافره | آلودگی | هيچکدوم |
| ذرات ¢>0.3 μm | <= 30 | |
| خرگوش کردن ، شکستن | هيچکدوم | |
| نقص | هيچ شکافي در لبه ها، خراش ها، رد پا، لکه اي نيست | |
| بسته بندی | Qty/ جعبه وافره | هر جعبه 25 تا |
درخواست ها
بستر های کریستالی لیتیوم تانتالات (LiTaO3) و وافرها به طور گسترده ای در زمینه های مختلف مورد استفاده قرار می گیرند.مانند فیلترهای موج صوتی سطحی (SAW) و رزوناتورهااین دستگاه ها به طور گسترده ای در مخابرات، سیستم های رادار و سایر فن آوری های ارتباطات بی سیم استفاده می شوند.یک کاربرد مهم دیگر در دستگاه های الکترو اپتیک است.LiTaO3 به دلیل ضریب الکترو اپتیک بزرگ خود، که باعث تغییر ولتاژ سیگنال های نوری می شود، برای این برنامه ها بسیار ارزشمند است.چنین دستگاه هایی در ارتباطات استفاده می شوند، سنجش نوری و سیستم های ارتباطی با سرعت بالا.
LiTaO3 همچنین در تصویربرداری فوق صوتی پزشکی مورد استفاده قرار می گیرد. ضریب پیزو الکتریکی بالا اجازه می دهد تا تبدیل موثر سیگنال های الکتریکی به لرزش های مکانیکی،که سپس برای تولید تصاویر اندام های داخلی استفاده می شود.
پرسش و پاسخ
س1: مزایای LiTaO3 در مقایسه با کوارتز چیست؟
A1: LiTaO3 دارای ضریب های پیزو الکتریکی بالاتر و اتصال الکترومکانیکی است که برای کاربردهای فرکانس بالا و حساسیت بالا ایده آل است.
س2: LiTaO3 در محیط های با دمای بالا چگونه عمل می کند؟
A2: با دمای کیوری 665 °C، خواص پایزو الکتریکی پایدار را تحت حرارت بالا حفظ می کند.
سوال 3: چگونه برش کریستال را انتخاب کنیم (به عنوان مثال 36 ° YX-cut) ؟
A3: بستگی به فرکانس هدف و نوع دستگاه دارد. به عنوان مثال، برش 36 ° YX در فیلترهای SAW با فرکانس بالا استفاده می شود.
