LiTaO3 Wafer Lithium Tantalate برقی نطقی نطقی اپتیک پیزو الکتریکی سفارشی
جزئیات محصول:
| نام تجاری: | ZMSH |
|
اطلاعات تکمیلی |
|||
| سیستم کریستال: | سه ضلعی | قطر: | 76.2 میلی متر ، 100 میلی متر ، دیگران |
|---|---|---|---|
| گرایش: | 127.86 ° Y ، 64 ° Y ، X ، Y ، Z یا Custr | دمای کوری: | 605 |
| سختی (Mohs): | 5.5-6 | رنگ: | بی رنگ یا کم رنگ زرد-سبز |
| برجسته کردن: | وافرهای الکترو آپتیک LiTaO3,وافرهای لیتا O3 پیزو الکتریکی,وافر نطقی نطقی LiTaO3,Piezoelectric LiTaO3 Wafer,Nonlinear Optical LiTaO3 Wafer |
||
توضیحات محصول

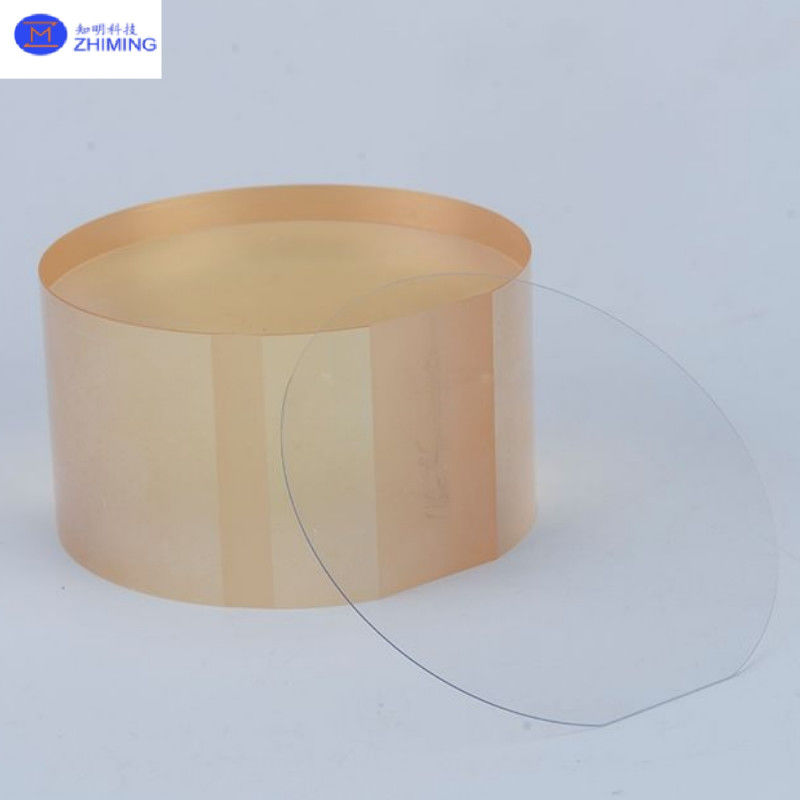

LiTaO3 Wafer Lithium Tantalate برقی نطقی نطقی اپتیک پیزو الکتریکی سفارشی
معرفی کنید
تانتالات لیتیوم یک ماده کریستالی بسیار عالی است که با ساختار ایلمنیت مشخص می شود و ظاهر بی رنگ یا زرد تیره دارد.به خاطر مواد خام فراوانش مشهور است، ثبات حرارتی و شیمیایی استثنایی، و قابلیت ماشینکاری، تانتالات لیتیوم باعث رشد کریستال های تک کوالیتی با ابعاد بزرگ می شود.این کریستال ها در ساخت اجزای ارتباطی الکترونیکی مانند رزوناتورها عملکرد فوق العاده ای دارند.، فیلترهای امواج صوتی سطحی (SAW) و انتقال دهنده ها.تانتالات لیتیوم نقش مهمی در فناوری های پیشرفته ارتباطات از جمله ارتباطات موبایل دارد.، سیستم های ماهواره ای و برنامه های فضایی.
ویژگی های فنی
(1) خواص الکترو نوری: تانتالات لیتیوم دارای خواص الکترو نوری قابل توجه است که پایه ای برای کاربردهای آن در ارتباطات نوری و محاسبات است.به عنوان یک کریستال غیرمرکز متماثل، تانتالات لیتیوم نشان دهنده یک اثر الکترو اپتیک خطی قوی (پوکل) است. در زیر زمینه های الکتریکی اعمال شده، شاخص شکستگی آن تحت تعدیل قرار می گیرد.امکان تبدیل موثر سیگنال های الکتریکی به مدولاسیون سیگنال نوری.
(2) اثر فوتورفریکتیو: تانتالات لیتیوم حتی در برابر نور ضعیف بسیار حساس به نور است که اثرات فوتورفریکتیو قابل توجهی را ایجاد می کند.الکترون های موجود در ماده از باند ولنت به باند رسانا تحریک می شوند.بار آزاد تحت میدان های الکتریکی حرکت می کند،ایجاد توزیع های شارژ فضایی که میدان الکتریکی داخلی را تغییر می دهد و باعث تغییر شاخص شکستگی می شودبه طور خاص، این اثر فوتورفریکتیو به طور معمول قابل برگشت است؛ هنگامی که نورپردازی متوقف می شود، شاخص کسر به طور جزئی یا کامل به حالت اصلی خود بازمی گردد.
(3) اثر پیزوالکتریک: متعلق به سیستم کریستالی تریگونال، تانتالات لیتیوم دارای یک ساختار غیرمرکز متماثل با مراکز بار مثبت و منفی غلط است.وقتی که تحت فشار مکانیکی قرار می گیرند، جابجایی بین این مراکز شارژ باعث ایجاد شارژ های سطحی می شود که به عنوان یک پاسخ پیزو الکتریکی نشان می دهد.
اصل
با پیشرفت سریع ارتباطات 5G، هوش مصنوعی و فناوری های IoT، دستگاه های الکترونیکی به طور فزاینده ای به سمت کوچک سازی، عملکرد فرکانس بالا،و ادغامفیلم های نازک تانتالات لیتیوم به خاطر خواص تبدیل الکترو- نوری استثنایی، ویژگی های حرارتی، رسانایی حرارتی و سازگاری سیلیکون شناخته شده اند.که آنها را به یک ماده ضروری برای توسعه دستگاه نسل بعدی در عصر بعد از قانون مور تبدیل می کند..
رسوب بخار شیمیایی:
رسوب بخار شیمیایی (CVD) یک فناوری پیشرفته است که از تجزیه حرارتی ارگان فلزی برای رشد اپیتاسیال فاز بخار استفاده می کند. گاز های واکنش دهنده به یک اتاق واکنش وارد می شوند،در شرایط کنترل شده فعال می شود، و سپس با سطح بستر واکنش نشان می دهند تا فیلم های نازک را سنتز کنند. این روش کنترل دقیق ترکیب شیمیایی مواد سپرده شده را امکان پذیر می کند.ارائه مزایای مانند استرس کم، شکل گیری فیلم با کیفیت بالا، خلوص بالا، خروجی بالا و یکسانی عالی.
مشخصات مواد لیتیوم تانتالات (LiTaO3)
I. خواص اساسی
| اموال | ارزش | واحد/تذکر |
|---|---|---|
| سیستم کریستالی | ترگونال | |
| ثابت های شبکه | a = 5.154 Å، c = 13.783 Å | |
| تراکم | 7.45 | g/cm3 |
| نقطه ذوب | 1650 | °C |
| دمای کوری | 605 | °C |
| سختی (Mohs) | 5.5 ¢ 6 | |
| ثابت دی الکتریک | ε11/ε0 = 39?? 43؛ ε33/ε0 = 42?? 43 | |
| مقاومت | 10¹⁵ | Ω·m (با فرض اصلاح واحد) |
| ضریب گسترش حرارتی | α1=α2=1.61×10−6؛ α3=4.1×10−6 | /°C (در 25°C) |
| رنگ | بی رنگ یا زرد سبز تیره | |
| محدوده انتقال | ۴۰۰۵۰۰۰ | nm |
| شاخص انكسار | n0 = 2176, ne = 2180 | @ 633 nm |

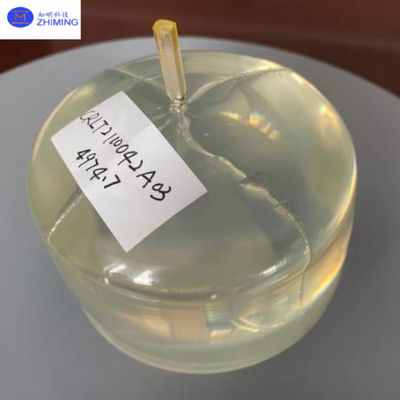

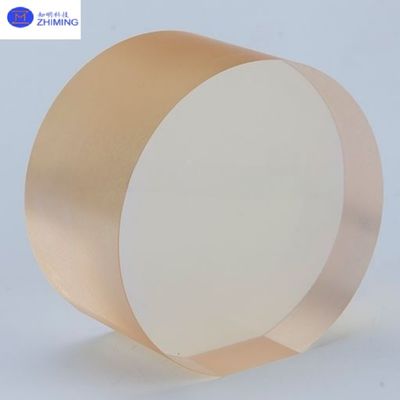

II. مشخصات کریستال های عمده
| پارامتر | ارزش |
|---|---|
| قطر | Ø76.2 میلی متر، Ø100 میلی متر، دیگر |
| طول | ≤150 mm، ≤100 mm |
| جهت گیری | 127.86°Y، 64°Y، X، Y، Z، یا سفارشی |
III. مشخصات وافره
| پارامتر | ارزش | واحد/تذکر |
|---|---|---|
| قطر | Ø76.2 میلی متر، Ø100 میلی متر | |
| ضخامت | ≥0.25 میلی متر | |
| جهت گیری | 127.86°Y، 64°Y، X، Y، Z، یا سفارشی | |
| سطح مرجع | X، Y، Z، یا سفارشی | |
| عرض مسطح مرجع | 22 ± 2 | mm |
| خشکی سطح (Ra/Rz) | ۱۰/۵ | μm |
| تغییرات کل ضخامت (TTV) | <10 | μm |
درخواست
رزوناتورها و فیلترهای پیزو الکتریکی: با استفاده از اثر قوی پیزو الکتریکی آن،LiTaO3 در فیلترهای امواج صوتی سطحی با فرکانس بالا (SAW) و رزوناتورهای امواج صوتی عمده (BAW) برای پردازش سیگنال در تلفن های همراه استفاده می شود، ارتباطات ماهواره ای و سیستم های رادار.
انتقال دهنده های ماوراء الصوت و تصویربرداری پیزو الکتریکی: ضریب اتصال الکترومکانیکی بالا باعث می شود LiTaO3 برای تصویربرداری ماوراء الصوت پزشکی و انتقال دهنده های آزمایش غیر مخرب صنعتی ایده آل باشد.
پرسش و پاسخ
س: لیتا او 3 چیست؟
A: LiTaO3 (لیتیوم تانتالات) یک ماده تک کریستالی با خواص الکترو آپتیک، پیزو الکتریکی و نطقی نطقی عالی است.,و تشخیص مادون قرمز.
سوال: تفاوت LiTaO3 و LiNbO3 چیست؟
A: LiTaO3 دارای آستانه آسیب لیزر بالاتر و ثبات حرارتی بهتر است، که آن را برای لیزرهای قدرتمند و تبدیل فرکانس مناسب تر می کند.دارای یک ضریب الکترو نوری بالاتر است و معمولاً در ارتباطات نوری استفاده می شود.
س: جهت گیری های کریستالی معمولی لیتا O3 چیست؟
ج: جهت گیری های رایج شامل Z-cut (برای ماژول کننده های الکترو اپتیک و دستگاه های SAW) و X-cut / Y-cut (برای برنامه های خاص موج صوتی) است.
س: آیا محصولات LiTaO3 می توانند سفارشی شوند؟
A: بله، سفارشی سازی برای اندازه، جهت گیری، ضخامت، پایان سطح و غلظت دوپینگ برای برآورده کردن نیازهای مختلف برنامه در دسترس است.
