پولیش دو طرفه لوله ی سفیر EFG برای سیستم های لیزری و نوری

پولیش دو طرفه لوله ی سفیر EFG برای سیستم های لیزری و نوری

خلاصه

لوله های زعفر که با استفاده از روش EFG (فلم تغذیه شده از لبه) تولید می شوند و در هر دو طرف آن رقیق می شوند، به عنوان یک جزء کلیدی در سیستم های پیشرفته لیزر و نوری در حال ظهور هستند.به خاطر دوام فوق العاده شان مشهورند، وضوح نوری و مقاومت در برابر محیط های شدید، لوله های سفیر EFG در حال تبدیل شدن به انتخاب برای مهندسان و طراحان نیاز به مواد شفاف با عملکرد بالا هستند.این لوله ها ترکیبی منحصر به فرد از سختی مکانیکی دارند، ثبات حرارتی و شفافیت طیف گسترده ای، آنها را برای کاربردهای مختلف از لیزرهای قدرتمند تا اتاق های پردازش نیمه هادی ایده آل می کند.ما ویژگی های تعریف کننده را بررسی می کنیم، مزایای و کاربردهای واقعی لوله های سفیر EFG دو طرفه.

خواص لوله ی سفیر

سفیر (اکسید آلومینیوم تک کریستالی، Al2O3) یکی از سخت ترین و پایدارترین مواد شیمیایی موجود برای اجزای نوری است.هنگامی که با استفاده از روش EFG به یک لوله ساخته شده و سپس به صورت دو طرفه پولیش شده است، مجموعه ای از خواص را به ویژه برای کاربردهای صنعتی و علمی با دقت بالا به دست می آورد.


1سختي استثنائي

سفیر در مقیاس سختی Mohs رتبه 9 را دارداین سخت بودن فوق العاده باعث می شود که لوله های سفیر در برابر خراش ها مقاوم باشند و حتی در شرایط فرسایش مکانیکی هم سطحشان را حفظ کنند.


2شفافیت نوری بالا

لوله های سفیر EFG در طیف طیف گسترده ای از ماوراء بنفش عمیق (حدود 150 نانومتر) تا مادون قرمز متوسط (تا 5.5 μm) انتقال بسیار خوبی دارند.این شفافیت طیف گسترده باعث می شود که آنها مناسب برای کاربردهای مختلف نوری و لیزری باشند.


3مقاومت در برابر دمای بالا

سفیر می تواند در محیط خلاء به دمای 2000 درجه سانتیگراد مقاومت کند و به یکی از بهترین مواد برای لیزر و سیستم های نوری با دمای بالا تبدیل شود.


4. ثبات شیمیایی عالی

سفیر از نظر شیمیایی بی اثر است و در برابر خوردگی بیشتر اسید ها، قلیات و حلال ها، از جمله اسید هیدروفلوئوریک و محیط های پلاسما مقاوم است.به همین دلیل است که در تولید نیمه هادی انتخاب برتر است.


5. رسانایی حرارتی عالی

در مقایسه با اکثر شیشه های نوری، سفیر رسانایی حرارتی بهتری دارد و از تبعید گرما در سیستم های با قدرت بالا اطمینان حاصل می کند.


6. پولش سطح نوری (دو طرفه)

پولیش دو طرفه هم شفافیت و هم صافی را افزایش می دهد، پراکندگی را کاهش می دهد و امکان ادغام دقیق با سیستم های مهر و موم یا چسبندگی را فراهم می کند.همچنین آستانه آسیب ناشی از لیزر (LIDT) را برای نوری با قدرت بالا بهبود می بخشد.


کاربردهای لوله ی سفیر

ترکیبی منحصر به فرد از خواص نوری و مکانیکی، لوله های سفیر را در طیف وسیعی از صنایع به یک مزیت تبدیل می کند. در اینجا برخی از رایج ترین زمینه های کاربرد وجود دارد:

1سیستم های لیزر


لوله های سفیر EFG در سیستم های تحویل پرتو لیزر استفاده می شود، به ویژه برای لیزرهای قدرتمند مانند لیزر فیبر، لیزر CO2 و لیزر جامد.شفافیت و مقاومت در برابر آسیب اجازه می دهد تا انتقال پرتو پایدار و دقیق در محیط های سخت کار.

• پنجره های محافظ: در سیستم های جوش یا برش لیزر، لوله های سفیر می توانند به عنوان محافظ محافظ برای لنزها و سنسورها عمل کنند.

• کانال های خنک کننده: در سیستم های لیزری دیود، آنها ممکن است به عنوان لوله های شفاف برای جریان مایع خنک کننده عمل کنند و نظارت نوری را با تنظیم حرارتی ترکیب کنند.


2ابزارهای نوری


لوله های سفیر اغلب در تنظیمات نوری با دقت بالا مورد استفاده قرار می گیرند که نیاز به ثبات طولانی مدت و وضوح در شرایط استرس محیطی دارند.

• طیف سنجی و سنجش: این لوله ها در طیف سنج های رامان یا سیستم های تشخیص فلورسنت که وضوح نوری بالا ضروری است، ایده آل هستند.

• فیبر نوری و راهنمای نور: لوله های زعفرینی پولیش شده می توانند به عنوان لوله های نوری در مجمع های فیبر نوری یا به عنوان آستین های تراز برای کانکتورهای نوری عمل کنند.


3تجهیزات نیمه هادی


صنعت نیمه هادی به مواد مقاوم در برابر گازهای واکنش پذیر و دماهای بالا نیاز دارد. لوله های سفیر این الزامات را برآورده می کنند:

• اتاق های راکتور CVD / MOCVD: به عنوان بخشی از اجزای پلاسمایی، آنها در برابر حکاکی و تولید ذرات مقاومت می کنند.

• پنجره های مشاهده: لوله های سفیر EFG به عنوان عینک دید شفاف برای نظارت بصری در داخل اتاق های خلاء عمل می کنند.


4علوم پزشکی و زیست شناسی


در علوم زیستی، سازگاری زیستی و خواص نوری سفیر آن را برای دستگاه های تخصصی مناسب می کند:

• سلول های جریان در HPLC: لوله های سفیر در کروماتوگرافی مایع با فشار بالا استفاده می شوند که در آن مقاومت شیمیایی و شفافیت بسیار مهم است.

• ابزارهای آندوسکوپی: مقاومت در برابر خراش و وضوح آنها امکان تصویربرداری با وضوح بالا را در تشخیص پزشکی فراهم می کند.


5هوافضا و دفاع


لوله های سفیر در محیط های سخت هوافضا استفاده می شوند، مانند:

• گنبد های نوری موشک: به دلیل قدرت و مقاومت حرارتی آنها.

• حفاظت از سنسورها: برای محافظت از سنسورهای نوری در برابر شن، باد و شوک حرارتی.




عکس های واقعی محصول و بینش تولید

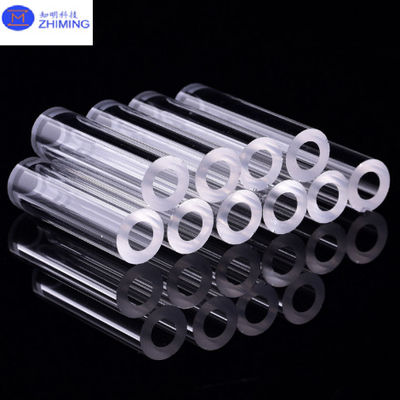

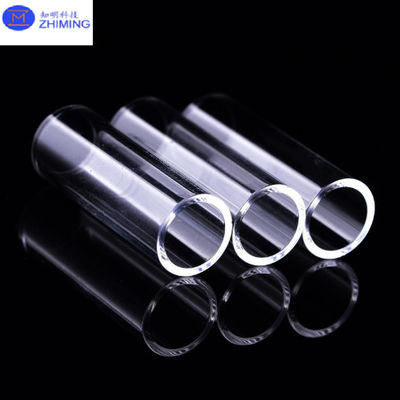

در تصویر بالا، می توانید یک سری لوله های سفیر EFG با خلوص بالا را ببینید که در هر دو طرف به استانداردهای نوری رنگی شده اند.



لوله ها نشان می دهند:


• تقارن کامل استوانه ای: تضمین گسترش ثابت پرتو و تناسب مکانیکی.

• قطر داخلی و خارجی یکنواخت: امکان تراز دقیق در مجموعه های نوری یا ظروف تحت فشار را فراهم می کند.

• شفافیت کریستالی: برجسته کردن کیفیت مواد اولیه و تکنیک پولیش.


گزینه های سفارشی سازی:


• قطر بیرونی: به طور معمول از 3mm تا 100mm.

• ضخامت دیوار: از 0.5 mm تا 10 mm

• طول: تا 300 میلی متر یا بیشتر در صورت درخواست.

• جهت گیری: تصادفی یا مشخص شده (محور C، محور A و غیره) برای کاربردهای حساس به دو شکاف.


درجه پولیش:


• تا Ra ≤ 0.3 μm خشکی سطح.

• پولیش نوری روی هر دو طرف تضمین می کند که کمترین انتشار نور وجود داشته باشد.



چرا لوله های زعفرانی دو بار پولیش شده EFG را انتخاب می کنیم؟


روش EFG اجازه می دهد تا رشد مستقیم لوله های حفره ای، حذف زباله و امکان کنترل دقیق تر بر ابعاد را فراهم کند.این روش تولید تضمین قطعات با عملکرد بالا با:

• بهره وری از هزینه برای تولید انبوه.


• قابل تکرار برای یکپارچه سازی سیستم


• طول عمر حتی در سخت ترین محیط ها



در مقایسه با لوله های شیشه ای یا کوارتز سنتی،سفیر نه تنها در قدرت و دوام برتر است بلکه دارای خواص نوری و حرارتی برتر است که استفاده از آن را در برنامه های کاربردی مهم توجیه می کند.



نتیجه گیری

لوله های سفیر EFG با پولش دو طرفه، اوج مهندسی مواد را برای لیزر مدرن و کاربردهای نوری نشان می دهند.مقاومت حرارتیو ثبات شیمیایی آنها را در صنایع که دقت، عملکرد و دوام بسیار مهم است، ضروری می کند.ساخت ابزارهای علمی حساس، یا قطعات مهندسی برای محیط های هوافضا، لوله های زپیر یک انتخاب قابل اعتماد و آینده نگر هستند.

برای اندازه های سفارشی، گزینه های پوشش و قیمت گذاری عمده، آزاد باشید با تیم فروش فنی ما تماس بگیرید. ما پشتیبانی کامل OEM، زمان تحویل سریع و حمل و نقل جهانی را ارائه می دهیم.


پرسش و پاسخ

س: لوله ی سفیر چیست و برای چه استفاده می شود؟


الف:لوله ی سفیر یک قطعه استوانه ای است که از سفیر مصنوعی (اکسید آلومینیوم تک کریستالی، Al2O3) ساخته شده است، که به خاطر سختی استثنایی، وضوح نوری بالا،و مقاومت در برابر گرما و مواد شیمیاییلوله های سفیر به طور معمول در سیستم های لیزر، ابزارهای نوری، تجهیزات پردازش نیمه هادی و دستگاه های پزشکی استفاده می شوند. شفافیت آنها در طیف گسترده ای (UV تا IR) ،و همچنین دوام آنها در محیط های شدید، آنها را برای کاربردهای با دقت بالا و استرس بالا ایده آل می کند.
