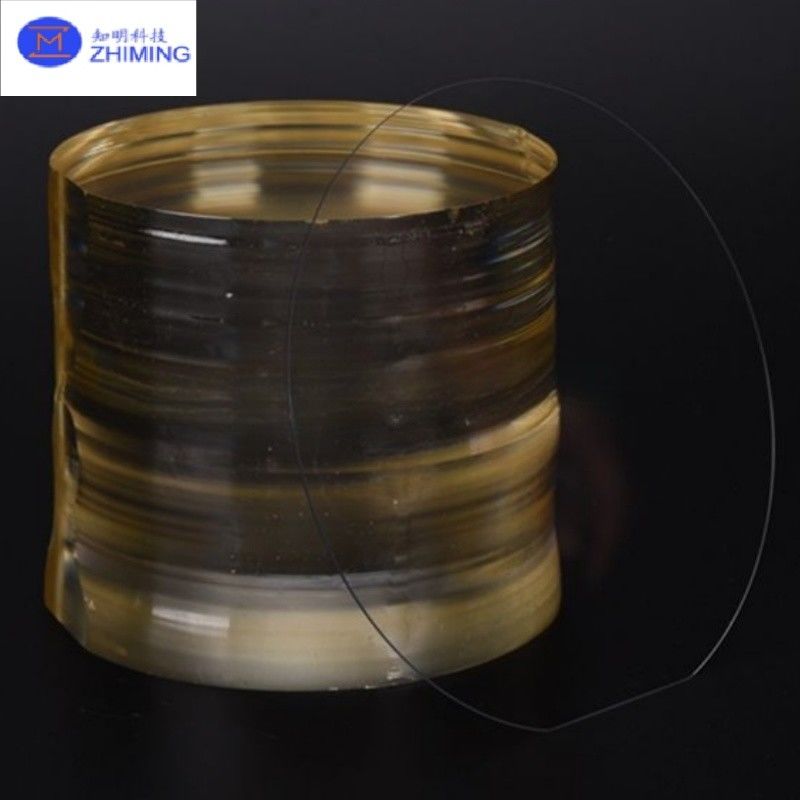

LNOI Wafer 2/3/4/6/8 Inch LiNbO3، دستگاه های فوتونیکی سفارشی

LNOI Wafer 2/3/4/6/8 Inch LiNbO3، دستگاه های فوتونیکی سفارشی

نام تجاری: ZMSH
شماره مدل: 2 "/3"/4 "/6"/8 "
مقدار تولیدی: 2
قیمت: 1000USD
جزئیات بسته بندی: سفارشی
شرایط پرداخت: T/T
اطلاعات دقیق
Place of Origin:
China
مواد:
گلف های LiNbO3 با کیفیت نوری
قطر/اندازه:
2 "/3"/4 "/6"/8 "
زاویه برش:
x/y/z و غیره
TTV:
<3μm
تعظیم:
-30
پیچ و تاب:
<40μm
قابلیت ارائه:
در صورت
برجسته کردن:

وافر LNOI قابل تنظیم,دستگاه های فوتونیک,8 اینچ لوئیس

,

Photonic Devices LNOI Wafer

,

8 Inch LNOI Wafer

توضیحات محصول



ویفرهای فوتونیک LNOI Wafer 2/3/4/6/8 اینچ (Si/LiNbO₃، قابل تنظیم)

معرفیس: LNOI چیست؟

کریستال‌های LiNbO3 به طور گسترده به عنوان دوبرابر کننده فرکانس برای طول موج > 1um و نوسانگرهای پارامتری نوری (OPOs) پمپ شده در 1064 نانومتر و همچنین دستگاه‌های تطبیق فاز شبه (QPM) استفاده می‌شوند. به دلیل ضریب‌های الکترو-اپتیکی (E-O) و آکوستو-اپتیکی (A-O) بزرگ، کریستال LiNbO3 متداول‌ترین ماده مورد استفاده برای سلول‌های پوکل، کلیدهای Q و مدولاتورهای فاز، بستر موجبر و ویفرهای امواج صوتی سطحی (SAW) و غیره است.



تجربه فراوان ما در رشد و تولید انبوه برای درجه اپتیکال لیتیوم نیوبات هم روی بول و هم روی ویفرها. ما مجهز به امکانات پیشرفته در رشد کریستال، برش، لاپینگ ویفر، پولیش و بررسی هستیم، تمام محصولات نهایی در آزمایش دمای کوری و بازرسی QC قبول شده اند. تمام ویفرها تحت کنترل کیفیت دقیق و بازرسی قرار دارند. و همچنین تحت کنترل تمیز کردن سطح و صافی دقیق قرار دارند.






مشخصاتویفر LNOIس: LNOI چیست؟





مواد نوری درجه LiNbO3 ویفرها
کوری دما 1142±0.7℃
برش زاویه X/Y/Z و غیره
قطر/اندازه 2”/3”/4”/6”/8”
تلرانس (±) <0.20 میلی‌متر ±0.005 میلی‌متر
ضخامت 0.18~0.5 میلی‌متر یا بیشتر
اولیه تخت 16 میلی‌متر/22 میلی‌متر/32 میلی‌متر
TTV <3 میکرومتر
کمانش -30<کمانش<30
تاب <40 میکرومتر
جهت‌گیری تخت همه موجود است
سطح نوع یک طرفه پولیش شده (SSP)/دو طرفه پولیش شده (DSP)
پولیش شده طرف Ra <0.5 نانومتر
S/D 20/10
لبه معیار R=0.2mm C-type یا Bullnose
کیفیت عاری از ترک (حباب و ناخالصی)
نوری دوپ شده Mg/Fe/Zn/MgO و غیره برای LN درجه نوری< ویفر در هر درخواست
ویفر سطح معیار شاخص شکست No=2.2878/Ne=2.2033 @632nm طول موج/روش کوپلر منشور.
آلودگی، هیچ
ذرات c>0.3μ m <=30
خراش، لب پریدگی هیچ
نقص بدون ترک لبه، خراش، علامت اره، لکه
بسته بندی تعداد/جعبه ویفر 25 عدد در هر جعبه





ویژگی‌های LNOI Waferس: LNOI چیست؟

مرحله 1: کاشت یون

اولین گام در تولید ویفرهای LNOI شامل کاشت یون است. یک کریستال لیتیوم نیوبات حجیم در معرض یون‌های هلیوم (He) با انرژی بالا قرار می‌گیرد که به سطح آن تزریق می‌شود. دستگاه کاشت یون، یون‌های هلیوم را شتاب می‌دهد که به کریستال لیتیوم نیوبات تا عمق مشخصی نفوذ می‌کنند.

انرژی یون‌های هلیوم با دقت کنترل می‌شود تا به عمق مورد نظر در کریستال برسد. همانطور که یون‌ها از کریستال عبور می‌کنند، با ساختار شبکه‌ای ماده تعامل می‌کنند و باعث اختلالات اتمی می‌شوند که منجر به تشکیل یک صفحه ضعیف شده می‌شود که به عنوان "لایه کاشت" شناخته می‌شود. این لایه در نهایت به کریستال اجازه می‌دهد تا به دو لایه مجزا تقسیم شود، جایی که لایه بالایی (که به عنوان لایه A شناخته می‌شود) به لایه نازک لیتیوم نیوبات تبدیل می‌شود که برای LNOI مورد نیاز است.

ضخامت این لایه نازک مستقیماً تحت تأثیر عمق کاشت است که توسط انرژی یون‌های هلیوم کنترل می‌شود. یون‌ها یک توزیع گاوسی را در رابط تشکیل می‌دهند که برای اطمینان از یکنواختی در فیلم نهایی بسیار مهم است.

مرحله 2: آماده سازی بستر



LNOI Wafer 2/3/4/6/8 Inch LiNbO3، دستگاه های فوتونیکی سفارشی 0LNOI Wafer 2/3/4/6/8 Inch LiNbO3، دستگاه های فوتونیکی سفارشی 1

هنگامی که فرآیند کاشت یون کامل شد، گام بعدی آماده سازی بستری است که از لایه نازک لیتیوم نیوبات پشتیبانی می‌کند. برای ویفرهای LNOI، مواد بستر رایج شامل سیلیکون (Si) یا خود لیتیوم نیوبات (LN) است. بستر باید پشتیبانی مکانیکی را برای لایه نازک فراهم کند و پایداری طولانی مدت را در طول مراحل پردازش بعدی تضمین کند.

برای آماده سازی بستر، یک لایه عایق SiO₂ (سیلیکون دی اکسید) معمولاً با استفاده از تکنیک‌هایی مانند اکسیداسیون حرارتی یا PECVD (رسوب بخار شیمیایی پلاسما-افزایش یافته) روی سطح بستر سیلیکونی رسوب داده می‌شود. این لایه به عنوان واسطه عایق بین لایه لیتیوم نیوبات و بستر سیلیکونی عمل می‌کند. در برخی موارد، اگر لایه SiO₂ به اندازه کافی صاف نباشد، یک فرآیند پولیش مکانیکی شیمیایی (CMP) اعمال می‌شود تا اطمینان حاصل شود که سطح یکنواخت است و برای فرآیند اتصال آماده است.

مرحله 3: اتصال لایه نازک



LNOI Wafer 2/3/4/6/8 Inch LiNbO3، دستگاه های فوتونیکی سفارشی 2

پس از آماده سازی بستر، گام بعدی اتصال لایه نازک لیتیوم نیوبات (لایه A) به بستر است. کریستال لیتیوم نیوبات، پس از کاشت یون، 180 درجه برگردانده شده و روی بستر آماده شده قرار می‌گیرد. فرآیند اتصال معمولاً با استفاده از تکنیک اتصال ویفر انجام می‌شود.

در اتصال ویفر، هم کریستال لیتیوم نیوبات و هم بستر تحت فشار و دمای بالا قرار می‌گیرند که باعث می‌شود دو سطح به شدت به هم بچسبند. فرآیند اتصال مستقیم معمولاً به هیچ ماده چسبنده‌ای نیاز ندارد و سطوح در سطح مولکولی به هم متصل می‌شوند. برای اهداف تحقیقاتی، بنزوسیکلوبوتن (BCB) ممکن است به عنوان یک ماده اتصال واسطه برای ارائه پشتیبانی اضافی استفاده شود، اگرچه معمولاً در تولید تجاری به دلیل پایداری محدود طولانی مدت آن استفاده نمی‌شود.

مرحله 4: بازپخت و جداسازی لایه



LNOI Wafer 2/3/4/6/8 Inch LiNbO3، دستگاه های فوتونیکی سفارشی 3

پس از فرآیند اتصال، ویفر متصل شده تحت یک عملیات بازپخت قرار می‌گیرد. بازپخت برای بهبود استحکام پیوند بین لایه لیتیوم نیوبات و بستر و همچنین برای ترمیم هرگونه آسیب ناشی از فرآیند کاشت یون بسیار مهم است.

در طول بازپخت، ویفر متصل شده تا دمای مشخصی گرم می‌شود و برای مدت زمان معینی در آن دما نگه داشته می‌شود. این فرآیند نه تنها پیوندهای بین سطحی را تقویت می‌کند، بلکه باعث ایجاد حباب‌های ریز در لایه کاشت یون می‌شود. این حباب‌ها به تدریج باعث جدا شدن لایه لیتیوم نیوبات (لایه A) از کریستال لیتیوم نیوبات حجیم اصلی (لایه B) می‌شوند.

هنگامی که جداسازی رخ داد، از ابزارهای مکانیکی برای جدا کردن دو لایه استفاده می‌شود و یک لایه نازک و با کیفیت بالا از لیتیوم نیوبات (لایه A) روی بستر باقی می‌ماند. دما به تدریج تا دمای اتاق کاهش می‌یابد و فرآیند بازپخت و جداسازی لایه کامل می‌شود.

مرحله 5: مسطح‌سازی CMP



LNOI Wafer 2/3/4/6/8 Inch LiNbO3، دستگاه های فوتونیکی سفارشی 4

پس از جداسازی لایه لیتیوم نیوبات، سطح ویفر LNOI معمولاً ناهموار است. برای دستیابی به کیفیت سطح مورد نیاز، ویفر تحت یک فرآیند پولیش مکانیکی شیمیایی (CMP) نهایی قرار می‌گیرد. CMP سطح ویفر را صاف می‌کند، هرگونه ناهمواری باقی مانده را از بین می‌برد و اطمینان حاصل می‌کند که لایه نازک مسطح است.

فرآیند CMP برای به دست آوردن یک سطح با کیفیت بالا روی ویفر ضروری است که برای ساخت دستگاه‌های بعدی بسیار مهم است. سطح تا یک سطح بسیار ریز پولیش می‌شود، اغلب با زبری (Rq) کمتر از 0.5 نانومتر که توسط میکروسکوپ نیروی اتمی (AFM) اندازه‌گیری می‌شود.

کاربردهای ویفر LNOI



LNOI Wafer 2/3/4/6/8 Inch LiNbO3، دستگاه های فوتونیکی سفارشی 5



ویفرهای LNOI (لیتیوم نیوبات روی عایق) به دلیل خواص استثنایی خود، از جمله ضریب‌های نوری غیرخطی بالا و ویژگی‌های مکانیکی قوی، در طیف گسترده‌ای از کاربردهای پیشرفته استفاده می‌شوند. در اپتیک یکپارچه، ویفرهای LNOI برای ایجاد دستگاه‌های فوتونیک مانند مدولاتورها، موجبرها و تشدیدگرها ضروری هستند که برای دستکاری نور در مدارهای مجتمع بسیار مهم هستند. در مخابرات، ویفرهای LNOI به طور گسترده در مدولاتورهای نوری استفاده می‌شوند که امکان انتقال داده‌ها با سرعت بالا را در شبکه‌های فیبر نوری فراهم می‌کنند. در زمینه محاسبات کوانتومی، ویفرهای LNOI نقش حیاتی در تولید جفت فوتون‌های درهم تنیده دارند که برای توزیع کلید کوانتومی (QKD) و ارتباطات امن ضروری هستند. علاوه بر این، ویفرهای LNOI در کاربردهای مختلف حسگر استفاده می‌شوند، جایی که برای ایجاد حسگرهای نوری و صوتی بسیار حساس برای نظارت بر محیط زیست، تشخیص پزشکی و فرآیندهای صنعتی استفاده می‌شوند. این کاربردهای متنوع، ویفرهای LNOI را به یک ماده کلیدی در توسعه فناوری‌های نسل بعدی در چندین زمینه تبدیل می‌کند.



سؤالات متداول



ازویفر LNOIس: LNOI چیست؟



پ: LNOI مخفف لیتیوم نیوبات روی عایق است. این به نوعی ویفر اشاره دارد که دارای یک لایه نازک از لیتیوم نیوبات (LiNbO₃) است که به یک بستر عایق مانند سیلیکون یا ماده عایق دیگری متصل شده است. ویفرهای LNOI خواص نوری، پیزوالکتریک و پیروالکتریک عالی لیتیوم نیوبات را حفظ می‌کنند و آنها را برای استفاده در فناوری‌های مختلف فوتونیک، مخابرات و کوانتومی ایده‌آل می‌کند.

س: کاربردهای اصلی ویفرهای LNOI چیست؟



پ: ویفرهای LNOI در انواع کاربردها، از جمله اپتیک یکپارچه برای دستگاه‌های فوتونیک، مدولاتورهای نوری در مخابرات، تولید فوتون‌های درهم تنیده در محاسبات کوانتومی، و در حسگرها برای اندازه‌گیری‌های نوری و صوتی در نظارت بر محیط زیست، تشخیص پزشکی و آزمایش‌های صنعتی استفاده می‌شوند.

س: ویفرهای LNOI چگونه ساخته می‌شوند؟



پ: ساخت ویفرهای LNOI شامل چندین مرحله است، از جمله کاشت یون، اتصال لایه لیتیوم نیوبات به یک بستر (معمولاً سیلیکون)، بازپخت برای جداسازی، و پولیش مکانیکی شیمیایی (CMP) برای دستیابی به یک سطح صاف و با کیفیت بالا. کاشت یون یک لایه نازک و شکننده ایجاد می‌کند که می‌تواند از کریستال لیتیوم نیوبات حجیم جدا شود و یک لایه نازک و با کیفیت بالا از لیتیوم نیوبات را روی بستر باقی بگذارد.
