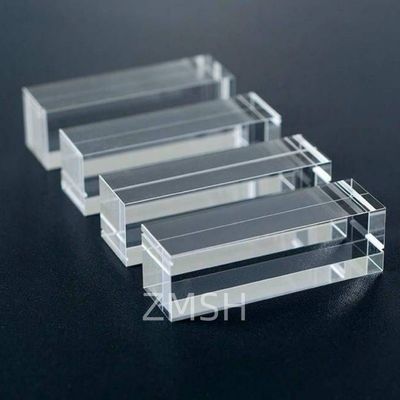

توضیحات از منشورهای نوری کوارتز ذوبی

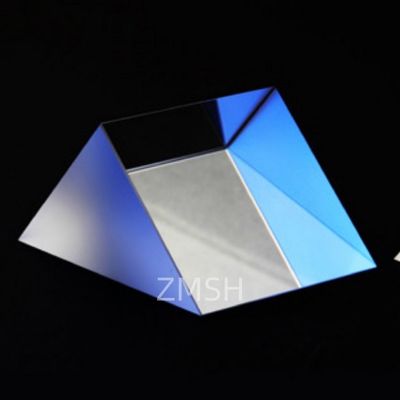

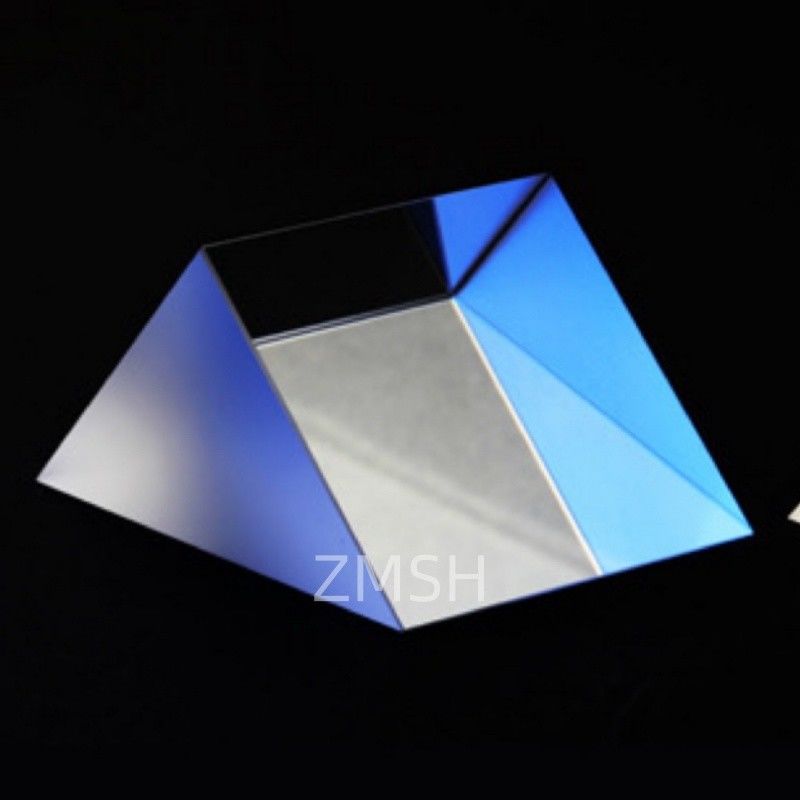

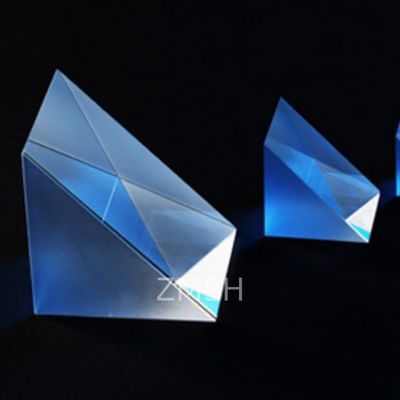

1. منشور زاویه راست
یک منشور زاویه راست معمولاً برای تغییر مسیر نور یا انحراف تصویر تشکیل شده توسط یک سیستم نوری به میزان 90 درجه استفاده می شود. بسته به جهت گیری منشور، تصویر حاصل ممکن است از نظر جانبی صحیح اما به صورت عمودی وارونه به نظر برسد. منشورهای زاویه راست نیز در ترکیب تصویر و جابجایی پرتو اعمال می شوند.
هنگامی که نور از طریق یکی از وجوه زاویه راست وارد می شود، در سطح وتر (رابط با هوا) دچار بازتاب داخلی کلی می شود و از طریق وجه زاویه راست دیگر خارج می شود و در نتیجه انحراف 90 درجه ایجاد می شود.
هنگامی که نور از طریق سطح وتر وارد می شود، در هر دو وجه زاویه راست (رابط با هوا) بازتاب داخلی کلی را تجربه می کند و پس از انحراف 180 درجه، از طریق وتر خارج می شود.
2. منشور گوه ای
هنگامی که به صورت جداگانه استفاده می شود، یک منشور گوه ای می تواند یک پرتو نور که به طور معمول بر روی سطح عمودی آن تابیده می شود را با یک زاویه مشخص منحرف کند. زاویه انحراف به زاویه گوه بستگی دارد - زوایای گوه مختلف منجر به انحرافات پرتو مختلف می شود. هنگامی که پرتو ثابت می ماند و منشور گوه ای می چرخد، می تواند یک خروجی اسکن دایره ای از پرتو ایجاد کند.
یک جفت منشور گوه ای می تواند پرتو را به هر موقعیتی در یک دایره 4θd با زاویه کامل هدایت کند، که در آن θd زاویه انحراف یک منشور است. این هدایت پرتو با چرخاندن مستقل دو منشور گوه ای به دست می آید. این معمولاً در کاربردهای تصویربرداری برای اسکن پرتو به موقعیت های مختلف استفاده می شود و امکان کنترل دقیق پرتو را فراهم می کند.
3. منشور پنج وجهی
یک منشور پنج وجهی نور ورودی را دو بار در داخل منشور منعکس می کند و جهت آن را دقیقاً 90 درجه تغییر می دهد. تصویر عمودی باقی می ماند و جهت اصلی خود را حفظ می کند (بدون وارونگی یا آینه ای). در مقایسه با یک منشور زاویه راست با یک بازتاب، یک منشور پنج وجهی می تواند پرتو ورودی را با دقت 90 درجه منحرف کند، صرف نظر از جهت گیری نصب منشور. این امر آن را نسبت به یک سیستم متشکل از دو آینه پایدارتر می کند، زیرا حساسیت به زاویه نور ورودی را از بین می برد.
در نتیجه، منشورهای پنج وجهی معمولاً در ابزارهای مختلف مشاهده و کالیبراسیون نوری، مانند تئودولیت ها، کولیماتورها و مسافت یاب ها استفاده می شوند. در دوربین های DSLR، سیستم رفلکس منظره یاب نیز از یک منشور پنج وجهی برای تغییر مسیر نوری در یک زاویه ثابت استفاده می کند.
4. منشور کبوتر
منشور کبوتر دارای خواص نوری منحصر به فردی است. هنگامی که نور از وجه شیب دار وارد می شود، پرتو خروجی جهت اصلی خود را حفظ می کند اما یک تصویر وارونه تشکیل می دهد. اگر منشور به اندازه زاویه θ بچرخد، تصویر حاصل به اندازه 2θ می چرخد. هنگامی که نور از سطح زیرین منشور وارد می شود، پرتو در جهت مخالف منعکس می شود و همچنین یک تصویر وارونه تولید می کند.
منشور کبوتر بهترین عملکرد را در صورت استفاده با نور همسو (موازی) دارد. اگر پرتو ورودی همگرا باشد، ممکن است آستیگماتیسم ایجاد شود که کیفیت تصویر را کاهش می دهد. علاوه بر این، از آنجایی که بازتاب داخلی کلی در داخل منشور کبوتر رخ می دهد، یک اختلاف فاز بین اجزای قطبی شده s و p ایجاد می شود که می تواند بر حالت قطبش پرتو منتقل شده تأثیر بگذارد.

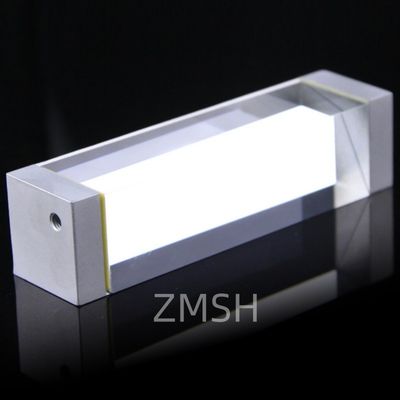

5. منشور آینه سقف توخالی
منشور آینه سقف توخالی نوری را که از سطوح شیب دار منشور وارد می شود، منعکس می کند. برخلاف آینه های تخت، پرتو منعکس شده موازی با پرتو حادثه باقی می ماند اما از نظر جانبی جابجا می شود و از مشکلات ناشی از تداخل پرتو جلوگیری می کند.
دو سطح زاویه دار منشورهای زاویه راست در یک زاویه دقیق ثابت می شوند و این باعث می شود که تنظیم بسیار راحت تر و دقیق تر از هم ترازی دستی دو آینه جداگانه برای دستیابی به معکوس پرتو موازی باشد.
