خلاصه ای از صفحه کوارتز

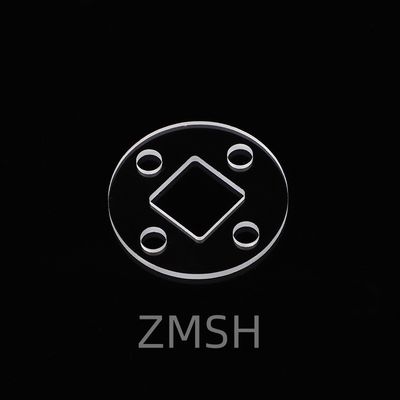

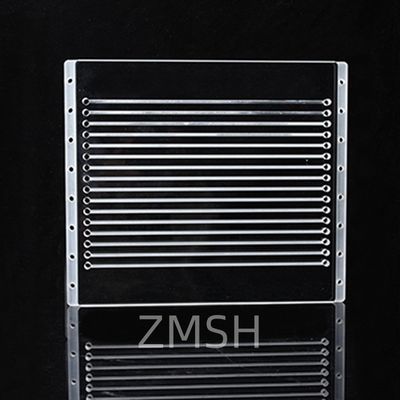

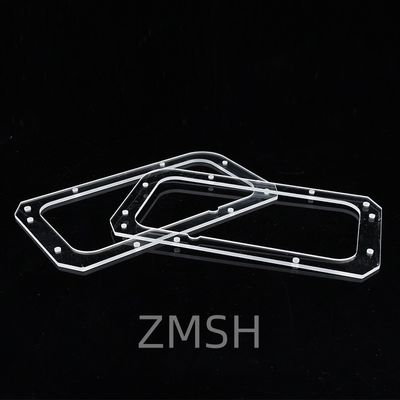

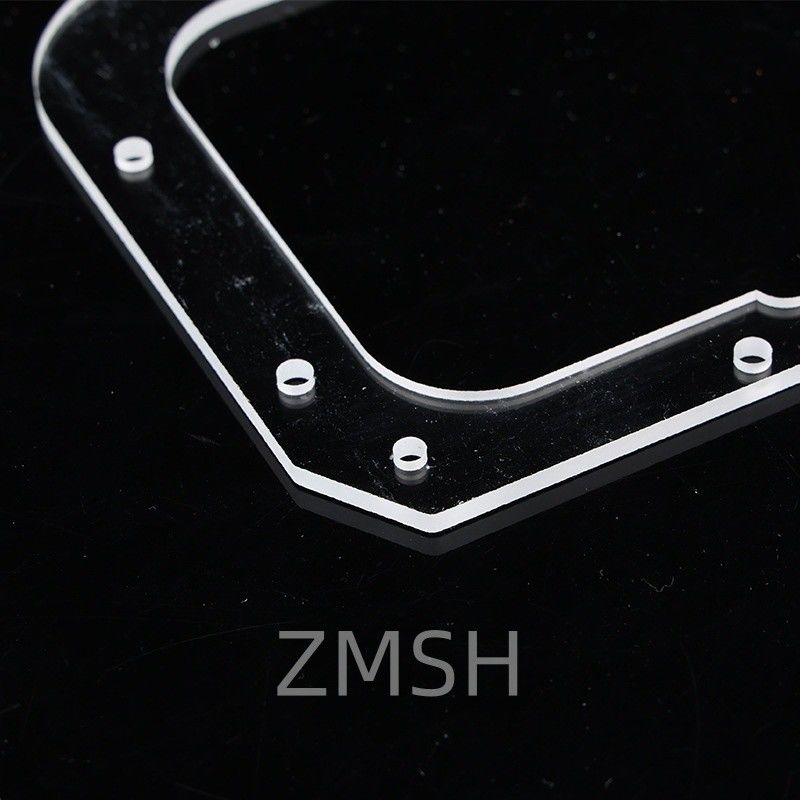

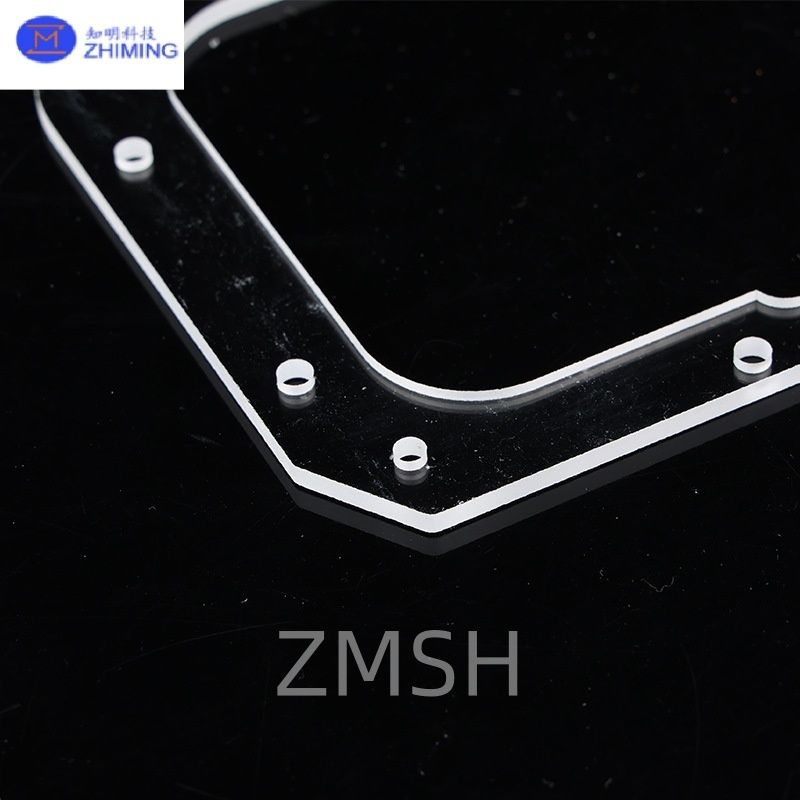

صفحه های کوارتز با سوراخ های عبور از قطعات مهندسی ساخته شده از شیشه سیلیکوی خالص بالا، در ابعاد سفارشی و هندسه های پیچیده موجود است.این زیربناهای کوارتز شکل گرفته شده برای پشتیبانی از برنامه های کاربردی با عملکرد بالا در نوری طراحی شده اند، میکروفلودکس، سیستم های خلاء و تولید در دمای بالا.

حفره های یکپارچه اجازه می دهد تا برای تراز پرتو، جریان گاز، فیبر feedthroughs، و یا تثبیت عملکرد. صفحات در انواع مختلف مواد ارائه شده است برای مطابقت با نیازهای طیف و حرارتی.

انواع مواد کوارتز توضیح داده شداز صفحه کوارتز

• JGS1 (کوارتز درجه UV):
  بهترین برای کاربردهای اپتیک لیزر اکسیمر، لیتوگرافی UV و تشخیص DUV. انتقال برتر تا 185 نانومتر.

• JGS2 (کوارتز نوری استاندارد):
  هزینه و عملکرد متعادل در محدوده 260 ~ 2500 نانومتر مناسب برای سیستم های تصویربرداری و فوتونیک عمومی

• JGS3 (کوارتز مادون قرمز):
  محتویات OH- بالاتر، مقاومت بهتر در برابر شوک حرارتی. ایده آل برای محیط های گرم، مناسب برای وظایف UV-مهم نیست.

چگونه ساخته می شونداز صفحه کوارتز

حفاری لیزر یک روش بدون تماس با دقت بالا است که برای ایجاد سوراخ در شیشه کوارتز ذوب شده با تمرکز پرتو لیزر متمرکز بر روی سطح مواد استفاده می شود.انرژی شدید لیزر به سرعت کوارتز را گرم و تبخیر می کند، ایجاد سوراخ های تمیز بدون ایجاد ترک یا استرس مکانیکی.

این تکنیک به ویژه برای میکروهاله ها (در اندازه 10 میکرومتر) ، الگوهای چگالی بالا و اجزای کوارتز شکننده مناسب است.لیزرهای فمت ثانیه ای یا پیکوس ثانیه ای به طور معمول برای به حداقل رساندن مناطق تحت تاثیر گرما و دستیابی به لبه های صاف با دقت عالی استفاده می شود.

حفاری لیزر به طور گسترده ای در مایکروفلودکس، نیمه هادی، نوری و ابزارهای پیشرفته علمی که نیاز به دقت و قابلیت اطمینان دارند، استفاده می شود.

استفاده از موارداز صفحه کوارتز

شیشه کوارتز ذوب شده سوراخ شده، دارای میکرو سوراخ های دقیق، سوراخ ها یا الگوهای پیچیده، به طور گسترده ای در صنایع پیشرفته به دلیل ثبات حرارتی برجسته، شفافیت نوری،و مقاومت شیمیاییتوانایی معرفی هندسه های حفره سفارشی قابلیت عملکرد مواد را گسترش می دهد و آن را به یک جزء کلیدی در بسیاری از برنامه های کاربردی پیشرفته تبدیل می کند.

1پردازش نیمه هادی

زیربناهای کوارتز حفاری شده در:

• حامل های وافر، حساس کننده ها و دوش های دارای سوراخ های دقیق جریان گاز

• سیستم های حفاری پلاسما و CVD، که توزیع گازی یکنواخت بسیار مهم است

• قطعات کوارتزی طراحی شده به صورت سفارشی برای اتاق های فوتولیتوگرافی و ایمپلنت یون

2دستگاه های مایکرو فلوئیدی

کوارتز ذوب شده با میکرو سوراخ ها برای:

• سیستم های آزمایشگاهی بر روی تراشه برای تجزیه و تحلیل شیمیایی و بیولوژیکی

• الکتروفورز موی یا رابط های تزریق نمونه

• BioMEMS (سیستم های میکرو الکترومکانیک پزشکی) که شفافیت و سازگاری زیستی مورد نیاز است

3. اپتیک و فوتونیک

انتقال بالا کوارتز UV و IR باعث می شود که در:

• سیستم های لیزری با سوراخ های استیل یا دیافراگم های هم تراز

• ماسک های نوری، تقسیم کننده های پرتو و آرایه های لنز با ویژگی های سوراخ شده

• پنجره های طیف سنجی با دریچه های تزریق گاز یا مایع

4سیستم های درجه حرارت بالا و خلاء

اجزای کوارتز حفاری شده در:

• اتاق های خلاء با الکترود های تغذیه یا ورودی مایعات

• کوره های با دمای بالا یا راکتورهای حرارتی که نیاز به لوله های کوارتز یا صفحات با سوراخ های مهر و موم دارند

• آمپول ها یا سلول های کوارتزی که برای تجزیه و تحلیل حرارتی یا واکنش های گازی استفاده می شوند

5صنایع شیمیایی و داروسازی

خستگی شیمیایی کوارتز باعث می شه که برای:

• ظرف های واکنش با نمونه یا سنسور

• راکتورهای جریان

• سیستم های نمونه گیری مایعات خوردنی

6هوافضا و دفاع

قطعات کوارتز تخصصی با سوراخ های دقیق در:

• محفظه های سنسور

• اجزای هدف گیری نوری

• پنجره های تشخیص سریع

7تحقیقات علمی و تجهیزات آزمایشگاهی سفارشی

بسیاری از دانشگاه ها و موسسات تحقیقاتی از شیشه کوارتز سوراخ شده در:

• تنظیمات آزمایشی که نیاز به مقاومت شیمیایی و تحمل حرارتی دارند

• سلول های واکنش سفارشی، فلنج های خلاء، یا پنجره های پنجره

• اجزای خطوط پرتوی اشعه ایکس و نوترون

سوالات عمومیاز صفحه کوارتز

سوال1: آیا شما برای این صفحات پولیش دو طرفه ارائه می دهید؟
A1:بله، هم یک طرفه و هم دو طرفه پولیش شده برای تطبیق نوری و کاربردهای چسبندگی در دسترس هستند.

سوال2: محدوده ضخامت معمولی چیست؟
A2:ضخامت استاندارد 0.5 × 10 میلی متر است، اما ضخامت های سفارشی بر اساس درخواست در دسترس هستند.

س3: آیا می توانید اشکال پیچیده ای مانند شکاف ها یا سوراخ ها را پردازش کنید؟
A3:آره، ما مي تونيم خطوط پیچیده اي از جمله راه هاي کلیدی، لبه هاي منحني يا هندسه هاي ترکیبی بسازيم.

سوال 4: آیا JGS3 برای استفاده از لیزر مناسب است؟
A4:JGS3 می تواند با لیزرهای IR استفاده شود اما به دلیل انتقال پایین تر برای نوری لیزر UV عمیق مناسب نیست.

پوشش اندازه سفارشی پنجره شیشه ای کوارتز UV Fused Silica Optical Viewport در دسترس است

پنجره های اپتیکال کوارتز با شکل نامنظم

درباره ما

ZMSH در توسعه، تولید و فروش شیشه های اپتیکال ویژه و مواد کریستالی جدید تخصص دارد. محصولات ما به الکترونیک نوری، الکترونیک مصرفی و ارتش خدمت می کنند.ما اجزای نوری سفیر را ارائه می دهیم، پوشش لنز تلفن همراه، سرامیک، LT، سیلیکون کربید SIC، کوارتز، و سیمیکاندکتور های کریستالی. با تخصص ماهر و تجهیزات پیشرفته، ما در پردازش محصولات غیر استاندارد برتری داریم.,با هدف تبدیل شدن به یک شرکت پیشرو در زمینه مواد اپتو الکترونیک و فناوری بالا.

اطلاعات بسته بندی و حمل و نقل

روش بسته بندی:

• همه چيزها براي عبور امن بسته بندي شده اند.
• بسته بندی دارای مواد ضد ایستاتیک، مقاوم به ضربه و ضد گرد و غبار است.
• برای اجزای حساس مانند وافرهای یا قطعات نوری، ما بسته بندی سطح اتاق تمیز را اتخاذ می کنیم:

1. کلاس 100 یا کلاس 1000 حفاظت از گرد و غبار، بسته به حساسیت محصول
2. گزینه های بسته بندی سفارشی برای نیازهای خاص در دسترس هستند.

کانال های حمل و نقل و زمان تحویل تخمین زده شده:

• ما با ارائه دهندگان معتبر لجستیک بین المللی کار می کنیم، از جمله:

UPS، FedEx، DHL

• زمان تحویل استاندارد 3-7 روز کاری بسته به مقصد است.
• اطلاعات پيگيري بعد از ارسال سفارش به شما ارائه خواهد شد.
• ارسال سریع و بیمه در صورت درخواست در دسترس است.
