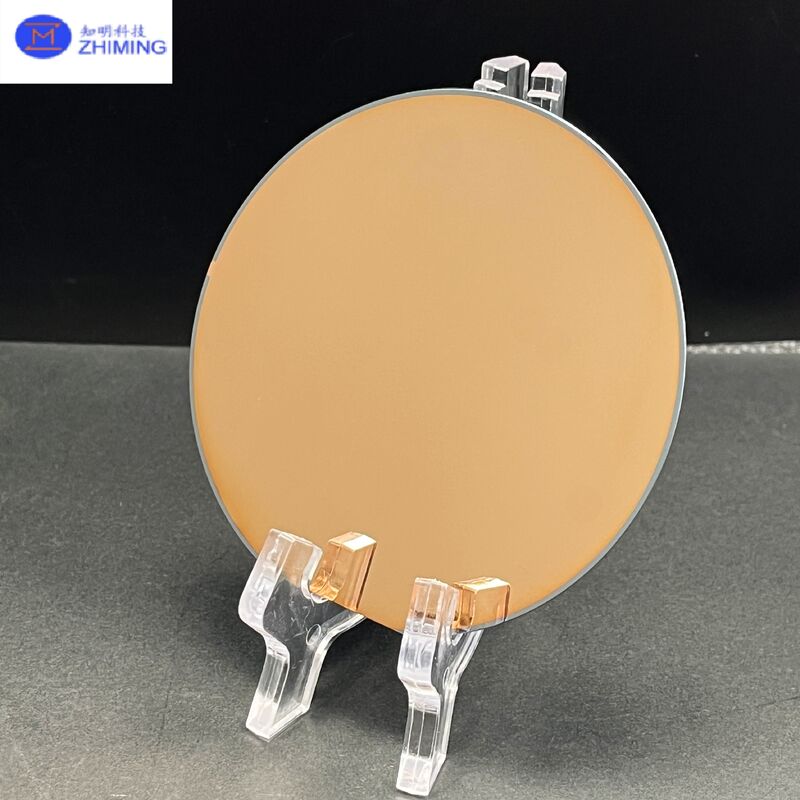

ویفرهای سیلیکونی با روکش فلزی Ti/Cu با رسوب یک لایه تیتانیوم (Ti) چسبندگی به دنبال آن یک لایه مس (Cu) رسانا بر روی زیرلایههای با کیفیت بالا با استفاده از پاشش مگنترون استاندارد ساخته میشوند. لایه Ti چسبندگی فیلم و پایداری رابط را افزایش میدهد، در حالی که لایه Cu رسانایی الکتریکی عالی را فراهم میکند. اندازههای مختلف ویفر، انواع رسانایی، جهتگیریها، محدودههای مقاومت و ضخامتهای فیلم موجود است، با سفارشیسازی کامل پشتیبانی میشود برای نمونهسازی تحقیقاتی و صنعتی.
![]()
ساختار فیلم: زیرلایه + لایه چسبندگی (Ti) + لایه پوششی (Cu)
فرآیند رسوبگذاری: استاندارد پاشش مگنترون (اختیاری: تبخیر حرارتی / آبکاری الکتریکی در صورت درخواست)
ویژگیهای کلیدی: چسبندگی قوی، سطح مقاومت کم، مناسب برای لیتوگرافی بعدی، ساخت آبکاری الکتریکی یا ساخت دستگاه.
![]()
| مورد | مشخصات / گزینهها |
|---|---|
| اندازه ویفر | 2 اینچ، 4 اینچ، 6 اینچ، 8 اینچ. قطعات 10×10 میلیمتر؛ هر اندازه سفارشی موجود است |
| نوع رسانایی | نوع P، نوع N، مقاومت بالا ذاتی (Un) |
| جهتگیری کریستالی | <100>, <111>, و غیره. |
| مقاومت | کم: 1000–10000 Ω·cm |
| ضخامت زیرلایه (µm) | 2 اینچ: 200 / 280 / 400 / 500 / در صورت نیاز؛ 4 اینچ: 450 / 500 / 525 / در صورت نیاز؛ 6 اینچ: 625 / 650 / 675 / در صورت نیاز؛ 8 اینچ: 650 / 700 / 725 / 775 / در صورت نیاز |
| جنس زیرلایه | سیلیکون (Si)؛ اختیاری: کوارتز، شیشه BF33 و غیره. |
| ساختار لایه | زیرلایه + لایه چسبندگی Ti + پوشش Cu |
| روش رسوبگذاری | پاشش مگنترون (استاندارد)؛ اختیاری: تبخیر حرارتی / آبکاری الکتریکی |
| فیلمهای فلزی موجود (سری) | Ti/Cu؛ همچنین موجود است: Au، Pt، Al، Ni، Ag و غیره. |
| ضخامت فیلم | 10 نانومتر، 50 نانومتر، 100 نانومتر، 150 نانومتر، 300 نانومتر، 500 نانومتر، 1 µm و غیره (قابل تنظیم) |
اتصالات و الکترودهای اهمی: زیرلایههای رسانا، پدهای تماس، تست الکتریکی
لایه اولیه برای آبکاری الکتریکی: RDL، ریزساختارها، فرآیندهای آبکاری الکتریکی MEMS
تحقیقات نانومواد و لایه نازک: زیرلایههای سل ژل، رشد و مشخصهیابی نانومواد
میکروسکوپ و اندازهگیری پروب: SEM، AFM و سایر کاربردهای میکروسکوپ پروب اسکن
پلتفرمهای زیستی/شیمیایی: کشت سلولی، ریزآرایههای پروتئین/DNA، زیرلایههای بازتابسنجی، پلتفرمهای حسگر
چسبندگی عالی فعال شده توسط لایه میانی Ti
رسانایی بالا و سطح Cu یکنواخت
انتخاب گسترده از اندازههای ویفر، محدودههای مقاومت و جهتگیریها
سفارشیسازی انعطافپذیر برای اندازه، زیرلایه، ساختار فیلم و ضخامت
فرآیند پایدار و تکرارپذیر با استفاده از فناوری پاشش بالغ
سؤال 1: چرا از لایه Ti در زیر پوشش Cu استفاده میشود؟
پاسخ: تیتانیوم به عنوان یک لایه چسبندگی (پیوند) عمل میکند، اتصال مس به زیرلایه را بهبود میبخشد و پایداری رابط را افزایش میدهد، که به کاهش پوستهپوستهشدن یا جدا شدن لایهها در حین جابجایی و پردازش کمک میکند.
سؤال 2: پیکربندی ضخامت Ti/Cu معمولاً چگونه است؟
پاسخ: ترکیبات رایج شامل Ti: دهها نانومتر (به عنوان مثال، 10–50 نانومتر) و Cu: 50–300 نانومتر برای فیلمهای پاششی است. لایههای Cu ضخیمتر (در سطح µm) اغلب با آبکاری الکتریکی بر روی یک لایه اولیه Cu پاششی به دست میآیند، که به کاربرد شما بستگی دارد.
سؤال 3: آیا میتوانید هر دو طرف ویفر را پوشش دهید؟
پاسخ: بله. پوشش یک طرفه یا دو طرفه در صورت درخواست در دسترس است. لطفاً هنگام سفارش، نیاز خود را مشخص کنید.
