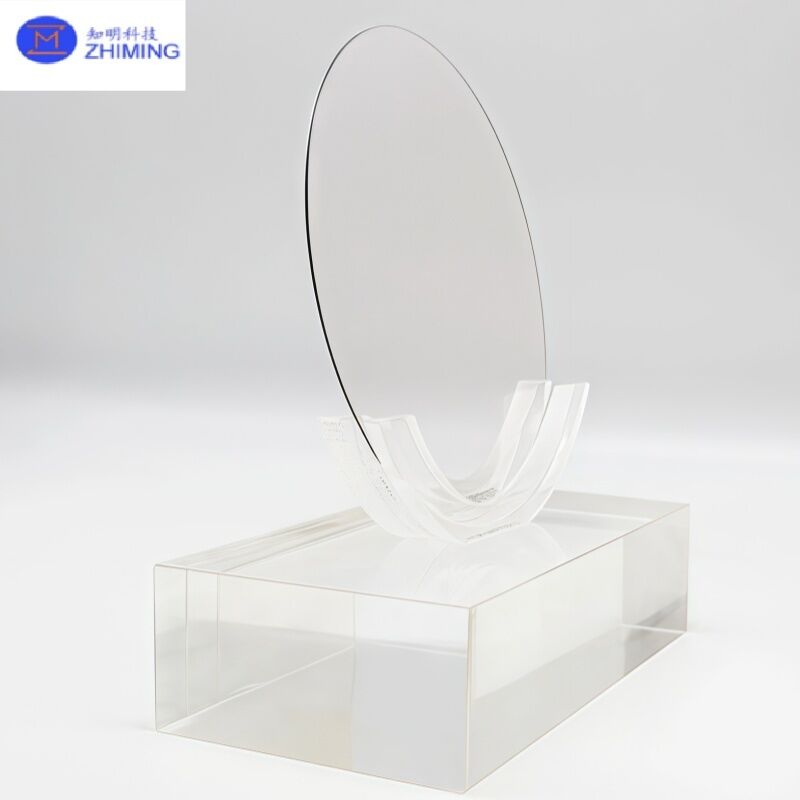

معرفی ویفر شیشه ای BF33

ویفر شیشه ای BF33 - که به طور گسترده به عنوان BOROFLOAT 33 یا BF 33 شناخته می شود - یک ویفر شیشه ای شناور بوروسیلیکات ممتاز است که توسط SCHOTT تولید می شود و به دلیل خواص حرارتی، نوری، شیمیایی و مکانیکی استثنایی خود شناخته شده است. عدد "33" در نام آن به ضریب انبساط حرارتی (CTE) آن که تقریباً 3.3 ppm/°C است، اشاره دارد، ویژگی که به طور نزدیکی با سیلیکون مطابقت دارد و آن را به انتخابی ارجح برای کاربردهای نیمه هادی و میکروالکترونیک تبدیل می کند.

BOROFLOAT 33 با استفاده از فرآیند پیشگامانه میکروفلوت SCHOTT تولید می شود که ماده ای همگن با کیفیت سطح آینه ای، صافی بالا، حداقل زبری میکروسکوپی و وضوح نوری کلی برجسته را ارائه می دهد.

ترکیب مواد و یکپارچگی ساختاری ویفر شیشه ای BF33

ترکیب شیشه ای BF33 تقریباً به شرح زیر است:

• SiO2

• B2O3

• Na2O/K2O

• Al2O3

این فرمولاسیون مزایای کلیدی را به همراه دارد:

• چگالی کمسبک تر از شیشه های معمولی سودا-آهک، که امکان ساخت سازه های لمینت سبک (مانند شیشه ضد گلوله) را فراهم می کند.

• محتوای قلیایی کمکه باعث کاهش نشت در دستگاه های تحلیلی یا زیست پزشکی می شود و تداخل در طول اندازه گیری ها را به حداقل می رساند.

خواص حرارتی و مکانیکی ویفر شیشه ای BF33

عملکرد حرارتی

• ضریب انبساط حرارتی (CTE): تقریباً 3.25 ppm/°C - که به طور نزدیکی با سیلیکون مطابقت دارد - حداقل تنش را در طول تغییرات دما تضمین می کند و برای فرآیندهایی مانند اتصال آندی ضروری است.

• مقاومت در برابر دما: تا 450 درجه سانتیگراد برای استفاده طولانی مدت، و 500 درجه سانتیگراد برای عملیات کوتاه مدت (کمتر از 10 ساعت).مقاومت در برابر شوک حرارتی

• : CTE پایین و یکپارچگی ساختاری آن مقاومت عالی در برابر نوسانات سریع دما را ارائه می دهد و از ترک خوردگی یا تاب برداشتن جلوگیری می کند.استحکام مکانیکی

سختی

• : سختی بالای نوپ (تقریباً 480 HK) و مقاومت سایشی قوی، به طور قابل توجهی بهتر از شیشه های معمولی سودا-آهک.مدول الاستیک

• : تقریباً 64 kN/mm² با نسبت پواسون حدود 0.2.این ویژگی ها BF33 را در برابر نفوذ، خراشیدگی و سایش مکانیکی بسیار مقاوم می کند.

• خواص نوری و شیمیایی ویفر شیشه ای BF33

مشخصات نوری

شفافیت بالا

• در طول موج های UV، مرئی و نزدیک به مادون قرمز، با فلورسانس خودی بسیار کم - ایده آل برای سیستم های نوری و تحلیلی با دقت بالا.انتقال UV

• : در ضخامت 0.5 میلی متر، انتقال > 90% در 308 نانومتر، و همچنان > 35% در 248 نانومتر - به طور قابل توجهی بهتر از سایر مواد شیشه ای نازک.دوام شیمیایی

مقاومت عالی در برابر آب، اسیدهای قوی، قلیاها و حلال های آلی - که BF33 را به ویژه برای محیط های شیمیایی سخت مانند اچینگ مرطوب، CMP یا ابزارهای تحلیلی مناسب می کند.

• مقاومت در برابر هیدرولیز و خوردگی

• کلاس 1 طبق استانداردهای ISO/DIN رتبه بندی شده است.کیفیت سطح و ساخت ویفر شیشه ای BF33

بسیاری از تامین کنندگان ویفرهای BF33 را با پولیش دو طرفه (DSP) ارائه می دهند، اغلب با زبری سطح زیر نانومتر (کمتر از 1 نانومتر Ra)، TTV (تغییر ضخامت کل) کم (کمتر از 10 میکرومتر)، و پرداخت های با نقص کم (مانند خراش/کدورت 60/40)، مناسب برای نیازهای میکروماشین کاری سخت.

چنین مشخصاتی صافی عالی و سازگاری اتصال را تضمین می کند، به ویژه برای اتصال آندی، جداسازی لیزری، و مونتاژ نوری که کیفیت سطح حیاتی است.کاربردهای معمول ویفر شیشه ای BF33خواص استثنایی BF33 آن را به یک ماده پرکاربرد در حوزه های مختلف تبدیل کرده است:نیمه هادی و میکروالکترونیک: ویفرهای حامل، اتصال آندی با سیلیکون، نازک کردن ویفر، میکروفلوئیدیک، MEMS، سنسورهای نوری و دستگاه های آزمایشگاهی روی تراشه.

اپتیک و فوتونیک: اپتیک لیزری، فیلترها، آینه ها، لام های میکروسکوپ و اپتیک در محیط های حرارتی سخت.تحلیلی و زیست پزشکی: تراشه های زیستی، صفحات تیتراسیون، سیستم های میکروفلوئیدیک، ابزارهای تشخیصی - به لطف فلورسانس خودی کم و خلوص شیمیایی.کاربردهای صنعتی: اپتیک دمای بالا، پنجره های کوره، پوشش های نورافکن، شیشه های دید برای راکتورهای شیمیایی.فناوری انرژی و محیط زیست

: بسترهایی برای سیستم های فتوولتائیک، سنسورهای محیطی و دستگاه های نظارت محیطی میکروفلوئیدیک.

هوافضا و دفاع

• : اجزای بادوام و پایدار حرارتی مانند پانل های ابزار دقیق، پنجره های سنسور و اپتیک فضایی.خلاصه و مزایا ویفر شیشه ای BF33

• به طور خلاصه، ویفر شیشه ای BF33 / BOROFLOAT 33 ترکیبی بی نظیر از خواص را ارائه می دهد:خاصیت

• مقدارمحتوای سیلیس

• >80%نقطه کرنش

• 520 درجه سانتیگرادنقطه بازپخت

• 560 درجه سانتیگرادنقطه نرم شدن

820 درجه سانتیگراد

ضریب شکست

استحکام مکانیکی و مقاومت در برابر خراش را افزایش می دهد.

چرا شیشه BF33 به طور گسترده در ساخت نیمه هادی و MEMS استفاده می شود؟

انبساط حرارتی آن با سیلیکون مطابقت دارد و اتصال آندی بدون تنش را امکان پذیر می کند. علاوه بر این، دوام شیمیایی آن به آن اجازه می دهد تا در برابر اچینگ مرطوب، CMP و سایر فرآیندهای اتاق تمیز بدون تخریب مقاومت کند.

آیا ویفرهای شیشه ای BF33 قابل پولیش هستند؟

بله. ویفرهای BF33 اغلب به صورت DSP (پولیش دو طرفه) یا SSP (پولیش یک طرفه) با زبری سطح کمتر از 1 نانومتر Ra و تغییر ضخامت کل (TTV) کم عرضه می شوند که برای لیتوگرافی نوری و اتصال ویفر حیاتی است.
