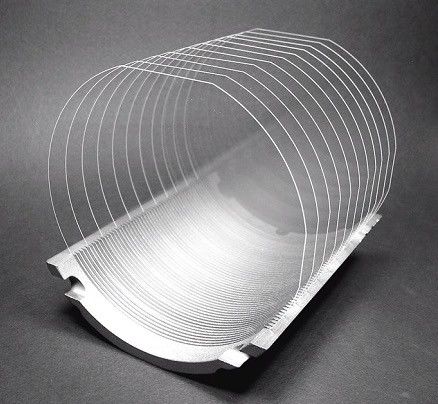

سیلیکون کربید با خالصیت بالا

مالکیت زیربنایی

درجه تولید

درجه تحقیق

نمره ي احمقانه

قطر

100.0 میلی متر+0.0/-0.5 میلی متر

جهت گیری سطح

{0001} ±0.2°

جهت گیری مسطح اولیه

<11-20> ± 5.0 ̊

جهت گیری ثانویه مسطح

90.0 ̊ CW از اصلی ± 5.0 ̊، سیلیکون رو به بالا

طول مسطح اصلی

32.5 mm ±2.0 mm

طول فرعی ثانویه

18.0 mm ±2.0 mm

لبه وافره

چامفر

تراکم میکروپیپ

≤5 میکروپیپ/ سانتی متر2

≤10 میکروپیپ/ سانتی متر2

≤50میکروپیپ ها/ سانتی متر2

مناطق چند نوع با نور شدید

هیچ کدام مجاز نیست

≤10 درصد مساحت

مقاومت

≥1E5Ω·cm

(مساحت 75 درصد)≥1E5Ω·cm

ضخامت

350.0 μm ± 25.0 μmیا 500.0 μm ± 25.0 μm

TTV

️10μm

️15 μm

خم شو(ارزش مطلق)

️25 μm

️30 μm

سرعت جنگلی

️45μm

پوشش سطح

پولش دو طرفه، Si Face CMP(پولیش شیمیایی)

خشکی سطح

CMP Si Face Ra≤0.5 nm

N/A

ترک های ناشی از نور با شدت بالا

هیچ کدام مجاز نیست

تراشه های لبه ای/برخی از طریق نورپردازی گسترده

هیچ کدام مجاز نیست

چه قدر؟2<1.0 میلی متر عرض و عمق

چه قدر؟2<1.0 میلی متر عرض و عمق

کل مساحت قابل استفاده

≥90٪

≥80٪

N/A

مالکیت

درجه U (Ultra)

P(تولید)درجه

R(تحقیق)درجه

D(احمق)درجه

قطر

150.0 mm±0.25 mm

جهت گیری سطح

{0001} ± 0.2°

جهت گیری مسطح اولیه

<11-20> ± 5.0 ̊

جهت گیری ثانویه مسطح

N/A

طول مسطح اصلی

47.5 میلی متر ±1.5 میلی متر

سطح ثانویه طول

هيچکدوم

لبه وافره

چامفر

تراکم میکروپیپ

≤1 /cm2

≤5 /cm2

≤10 /cm2

≤50 /cm2

منطقه چند نوع با نور شدت بالا

هيچکدوم

≤ 10%

مقاومت

≥1E7 Ω·cm

(مساحت 75 درصد)≥1E7 Ω·cm

ضخامت

350.0 μm ± 25.0 μm یا 500.0 μm ± 25.0 μm

TTV

️10 μm

قوس ((قیمت مطلق)

️40 μm

سرعت جنگلی

️60 μm

پوشش سطح

C-face: Optically polished, Si-face: CMP: چهره C: به صورت نوری روشن شده، Si-face: CMP

خشکی ((۱۰μm×10μm)

CMP Si-face Ra<0.5 نانومتر

N/A

شکستن توسط نور با شدت بالا

هيچکدوم

تراشه های لبه ای/طرح های متناوب توسط نورپردازی پخش شده

هيچکدوم

Qty≤2، طول و عرض هر<۱ میلی متر

منطقه موثر

≥90٪

≥80٪

N/A
