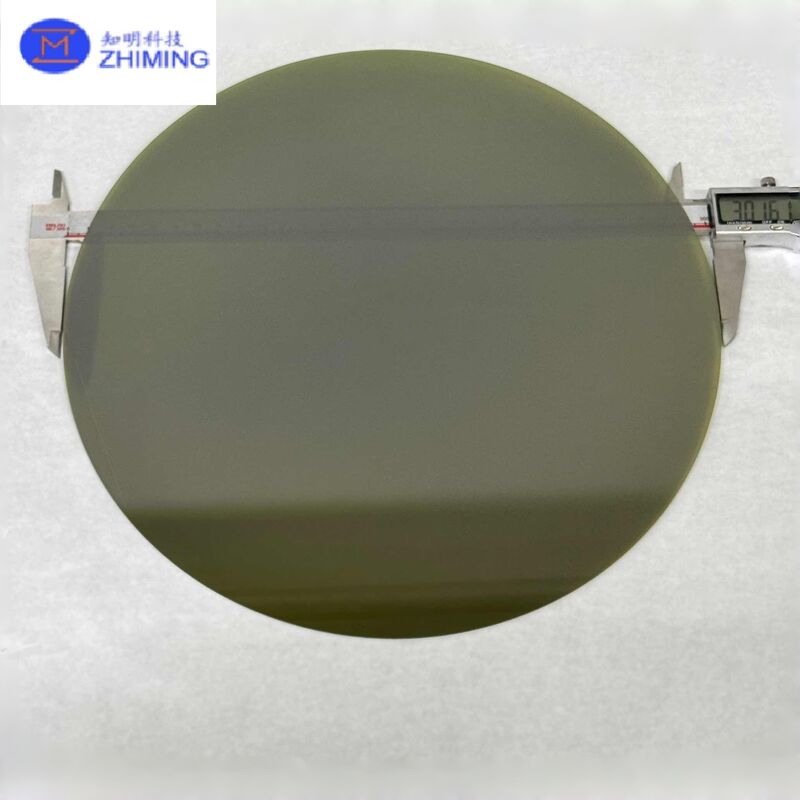

12 اینچ (300 میلی متر) SiC (کاربید سیلیکون)

12 اینچ (300 میلی متر) SiC (کاربید سیلیکون)

نام تجاری: ZMSH
مقدار تولیدی: 1
قیمت: by case
جزئیات بسته بندی: کارتن های سفارشی
شرایط پرداخت: T/T
اطلاعات دقیق
محل منبع:
چین
چند نوع:
4 ساعت
نوع دوپینگ:
نوع N
قطر:
0.5 ± 300 میلی متر
ضخامت:
سبز: 100 ± 600 میکرومتر / سفید شفاف: 100 ± 700 میکرومتر
جهت سطح (خارج از برش):
4 درجه به سمت \<11-20\> ± 0.5 درجه
TTV (تغییر ضخامت کل):
≤ 10 میکرومتر
قابلیت ارائه:
در صورت
توضیحات محصول

معرفی محصول ویفر 12 اینچی سیلیکون کاربید (SiC)

مروری بر محصول

ویفر 12 اینچی سیلیکون کاربید (SiC) نسل بعدی از زیرلایه‌های نیمه‌هادی با شکاف انرژی وسیع است که برای پشتیبانی از تولید انبوه دستگاه‌های الکترونیکی قدرت با عملکرد بالا طراحی شده است. در مقایسه با ویفرهای SiC 6 اینچی و 8 اینچی معمولی، فرمت 12 اینچی به طور قابل توجهی سطح تراشه قابل استفاده در هر ویفر را افزایش می‌دهد، راندمان تولید را بهبود می‌بخشد و پتانسیل قوی برای کاهش هزینه در بلندمدت ارائه می‌دهد.



سیلیکون کاربید یک ماده نیمه‌هادی با شکاف انرژی وسیع است که دارای استحکام میدان الکتریکی شکست بالا، هدایت حرارتی عالی، سرعت رانش الکترون اشباع بالا و پایداری حرارتی برجسته است. این ویژگی‌ها ویفرهای SiC 12 اینچی را به یک پلتفرم ایده‌آل برای کاربردهای ولتاژ بالا، توان بالا و دمای بالا تبدیل می‌کند.



12 اینچ (300 میلی متر) SiC (کاربید سیلیکون) 0       12 اینچ (300 میلی متر) SiC (کاربید سیلیکون) 1


مشخصات مواد و کریستال

  • مواد: سیلیکون کاربید تک کریستالی (SiC)

  • پلی‌تایپ: 4H-SiC (استاندارد برای دستگاه‌های قدرت)

  • نوع رسانایی:

    • نوع N (دوپ شده با نیتروژن)

    • نیمه‌عایق (قابل تنظیم)

رشد کریستال‌های تک کریستالی SiC 12 اینچی نیازمند کنترل پیشرفته گرادیان‌های دما، توزیع تنش و ادغام ناخالصی‌ها است. فناوری بهبود یافته رشد کریستال PVT (انتقال بخار فیزیکی) معمولاً برای دستیابی به شمش‌های SiC با قطر بزرگ و نقص کم استفاده می‌شود.






12 اینچ (300 میلی متر) SiC (کاربید سیلیکون) 2

فرآیند تولید

تولید ویفرهای SiC 12 اینچی شامل مجموعه‌ای از فرآیندهای با دقت بالا است:

  1. رشد تک کریستال با قطر بزرگ

  2. جهت‌گیری کریستال و برش شمش

  3. سنگ‌زنی دقیق و نازک‌سازی ویفر

  4. پولیش یک‌طرفه یا دوطرفه

  5. تمیز کردن پیشرفته و بازرسی جامع

هر مرحله به شدت کنترل می‌شود تا از صافی عالی، یکنواختی ضخامت و کیفیت سطح اطمینان حاصل شود.




مزایای کلیدی

  • بازده دستگاه بالاتر در هر ویفر: اندازه ویفر بزرگتر امکان تولید تراشه‌های بیشتر در هر بار را فراهم می‌کند

  • بهبود راندمان تولید: بهینه شده برای کارخانه‌های نسل بعدی

  • پتانسیل کاهش هزینه: هزینه کمتر برای هر دستگاه در تولید انبوه

  • عملکرد حرارتی و الکتریکی برتر: ایده‌آل برای شرایط عملیاتی سخت

  • سازگاری فرآیند قوی: مناسب برای ساخت دستگاه‌های قدرت SiC اصلی

 12 اینچ (300 میلی متر) SiC (کاربید سیلیکون) 3


کاربردهای معمول

  • وسایل نقلیه الکتریکی (SiC MOSFET، دیودهای SiC Schottky)

  • شارژرهای داخلی (OBC) و اینورترهای کششی

  • زیرساخت شارژ سریع و ماژول‌های قدرت

  • اینورترهای خورشیدی و سیستم‌های ذخیره انرژی

  • درایوهای موتور صنعتی و سیستم‌های ریلی

  • الکترونیک قدرت پیشرفته و کاربردهای دفاعی



12 اینچ (300 میلی متر) SiC (کاربید سیلیکون) 4




مشخصات معمول (قابل تنظیم)

مورد نوع Nدرجه تولید (P) نوع Nدرجه ساختگی (D) نوع SIدرجه تولید (P)
پلی‌تایپ 4H 4H 4H
نوع دوپینگ نوع N نوع N /
قطر 300 ± 0.5 میلی‌متر 300 ± 0.5 میلی‌متر 300 ± 0.5 میلی‌متر
ضخامت سبز: 600 ± 100 µm / سفید-شفاف: 700 ± 100 µm سبز: 600 ± 100 µm / سفید-شفاف: 700 ± 100 µm سبز: 600 ± 100 µm / سفید-شفاف: 700 ± 100 µm
جهت‌گیری سطح (برش خارج) 4° به سمت ± 0.5° 4° به سمت ± 0.5° 4° به سمت ± 0.5°
شناسه ویفر / تخت اولیه بریدگی (ویفر تمام گرد) بریدگی (ویفر تمام گرد) بریدگی (ویفر تمام گرد)
عمق بریدگی 1.0 – 1.5 میلی‌متر 1.0 – 1.5 میلی‌متر 1.0 – 1.5 میلی‌متر
TTV (تغییرات کل ضخامت) ≤ 10 µm NA ≤ 10 µm
MPD (چگالی میکروپیپ) ≤ 5 ea/cm² NA ≤ 5 ea/cm²
مقاومت منطقه اندازه‌گیری: ناحیه 8 اینچی مرکزی منطقه اندازه‌گیری: ناحیه 8 اینچی مرکزی منطقه اندازه‌گیری: ناحیه 8 اینچی مرکزی
تصفیه سطح Si-face CMP (پولیش شده) سنگ‌زنی CMP (پولیش شده)
پردازش لبه پخ بدون پخ پخ
تراشه‌های لبه (مجاز) عمق تراشه < 0.5 میلی‌متر عمق تراشه < 1.0 میلی‌متر عمق تراشه < 0.5 میلی‌متر
نشانه‌گذاری لیزری نشانه‌گذاری C-side / مطابق با الزامات مشتری نشانه‌گذاری C-side / مطابق با الزامات مشتری نشانه‌گذاری C-side / مطابق با الزامات مشتری
ناحیه پلی‌تایپ (نور پلاریزه) بدون پلی‌تایپ (حذف لبه 3 میلی‌متر) ناحیه پلی‌مورفیسم < 5% (حذف لبه 3 میلی‌متر) بدون پلی‌تایپ (حذف لبه 3 میلی‌متر)
ترک‌ها (نور با شدت بالا) بدون ترک (حذف لبه 3 میلی‌متر) بدون ترک (حذف لبه 3 میلی‌متر) بدون ترک (حذف لبه 3 میلی‌متر)




سوالات متداول (FAQ)

سؤال 1: آیا ویفرهای SiC 12 اینچی برای تولید انبوه آماده هستند؟
پاسخ: ویفرهای SiC 12 اینچی در حال حاضر در مراحل اولیه صنعتی شدن هستند و توسط تولیدکنندگان پیشرو در سراسر جهان برای تولید آزمایشی و حجمی فعالانه ارزیابی می‌شوند.



سؤال 2: مزایای ویفرهای SiC 12 اینچی در مقایسه با ویفرهای 8 اینچی چیست؟
پاسخ: فرمت 12 اینچی به طور قابل توجهی خروجی تراشه در هر ویفر را افزایش می‌دهد، توان عملیاتی کارخانه را بهبود می‌بخشد و مزایای هزینه بلندمدت را ارائه می‌دهد.



سؤال 3: آیا می‌توان مشخصات ویفر را سفارشی کرد؟
پاسخ: بله، پارامترهایی مانند نوع رسانایی، ضخامت، روش پولیش و درجه بازرسی را می‌توان سفارشی کرد.
