سفیر وفر 4 اینچ DSP SSP 0001 C هواپیما پذیرای محور سفارشی Al2O3 مونو کریستال
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | ZMSH |
| Model Number: | Sapphire subatrate |
پرداخت:
| زمان تحویل: | 2-4 هفته |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| وزن مولکولی: | 101.96 | پولیش کردن: | DSP، SSP |
|---|---|---|---|
| تحمل قطر: | ≤3٪ | سفارشی کردن: | قابل قبول |
| طول: | 30 متر | زبری سطح: | Ra < 0.5 نیوتن متر |
| مقاومت ذاتی: | 1E16 Ω-cm | روش رشد: | ky |
| برجسته کردن: | وفر سفیر ۴ اینچی,C وفر سفیر صاف,نانوکرستال سفیر,C Plane Sapphire wafer,Monocrystal Sapphire wafer |
||
توضیحات محصول

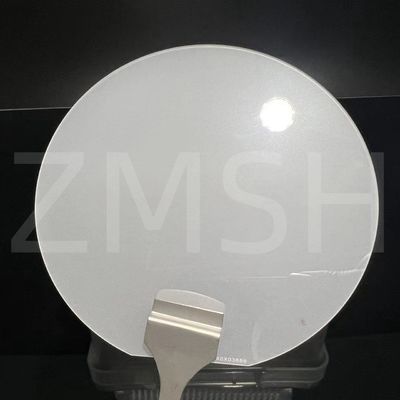

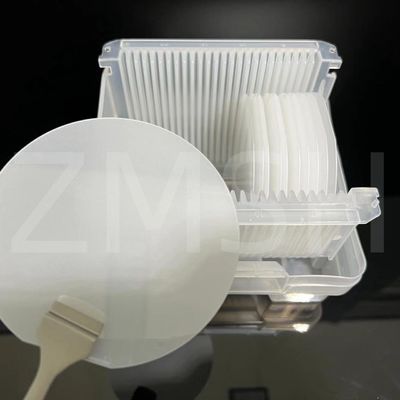

وفر سفیر 4 اینچ DSP SSP (0001) C هواپیما پذیرفتن محور سفارشی Al2O3 مونو کریستال
توضیحات محصول:
وفر سفیر از اکسید آلومینیوم (Al2O3) تشکیل شده است، که در آن سه اتم اکسیژن با دو اتم آلومینیوم در یک ساختار کووالنت پیوند می یابد.آن را نشان می دهد یک ساختار کریستالی شبکه شش گوشه ای و به طور معمول ویژگی های برش هواپیما مانند هواپیما A، C-طرح، و R-طرح. با توجه به طیف گسترده ای از شفافیت نوری، وافر سفیر اجازه می دهد انتقال نور از نزدیک ماوراء بنفش (190nm) به طول موج مادون قرمز متوسط،که آن را برای اجزای نوری ایده آل می کند، دستگاه های مادون قرمز، پنجره های لیزری با قدرت بالا و مواد ماسک. وافر سفیر به دلیل سرعت صدای بالا، مقاومت در برابر دمای بالا، مقاومت در برابر خوردگی، سختی بالا،شفافیت عالیاین ماده برای پردازش چالش برانگیز است اما معمولاً در دستگاه های اپتو الکترونیک استفاده می شود.
کیفیت دی ایدی های سفید/آبی فوق روشن بستگی به کیفیت لایه های اپیتاسیال گالیوم نیترید (GaN) دارد که به نوبه خودارتباط نزدیکی با کیفیت پردازش سطحی وافرهای سفیر مورد استفاده دارد.عدم تطابق ثابت شبکه بین صفحه C و فیلم های نازک مستقر در گروه های III-V و II-VI بسیار کم است.که به خوبی با الزامات دمای بالا در فرآیندهای epitaxy GaN مطابقت دارداین باعث می شود که وافرهای سفیر مواد مهمی برای تولید LEDهای سفید / آبی / سبز باشند.
شخصیت
1ساختار و ترکیب وافره ی سفیر
وافر سفیر دارای یک ساختار کریستالی شش گوشه ای با گروه فضایی R-3c است و واحد ساختاری اصلی آن اکتادر AlO6 است. در این ساختار هر یون آلومینیوم توسط شش یون اکسیژن احاطه شده است.,که یک شبکه سه بعدی بسیار متماثل و پایدار را تشکیل می دهد.
2خواص اپتیک و الکترونیک وافره ی زعفر
وافر زعفر دارای خواص نوری عالی است که آن را به یک ماده ایده آل برای اجزای نوری تبدیل می کند.به خصوص در محدوده ماوراء بنفش تا مادون قرمز نزدیک (150nm تا 5500nm)، با شاخص شکستگی تقریباً 1.76این شفافیت گسترده اجازه می دهد که سفیر به طور گسترده ای در ابزارهای نوری با دقت بالا استفاده شود.
از نظر خواص الکترونیک، وافره ی سفیر یک عایق است که دارای فاصله باند گسترده ای در حدود 9.9 eV است، که آن را در دستگاه های الکترونیکی ولتاژ بالا و فرکانس بالا برجسته می کند.به دلیل عایق بندی بالا و از دست دادن دی الکتریک پایین، سفیر به طور معمول به عنوان یک ماده زیربنایی برای دستگاه های نیمه هادی، به ویژه در ترانزیستورهای تحرک الکترون بالا (HEMT) و دستگاه های مبتنی بر گالیوم نیترید (GaN) استفاده می شود.
3خواص مکانیکی و ترمودینامیکی
سفیر دارای سختي محس 9 است که تنها بعد از الماس، مقاومت فوق العاده ای در برابر سایش و خراش دارد.قادر به مقاومت در برابر فشار و ضربه های بالاوافر زعفر همچنین دارای هادی گرمی بسیار بالا از حدود 25 W / m · K است و خواص فیزیکی و شیمیایی پایدار را در محیط های با دمای بالا حفظ می کند.با نقطه ذوب بالا 2054°C و ضریب انبساط حرارتی پایین (8.4 x 10^-6/K) ، وافره ی سفیر می تواند ثبات ابعادی را در کاربردهای دمای بالا حفظ کند.
| قطر | 4 اینچ 100±0.3 میلی متر |
| ضخامت | 650±20μm |
| جهت گیری | C-طرح (0001) تا M-طرح (1-100) یا A-طرح ((1 1-2 0) 0.2±0.1° /0.3±0.1°، R-طرح (1-1 0 2), A-طرح (1 1-2 0 ), M-طرح ((1-1 0 0) |
| طول صفحه ی اصلی | 32.5±1.5 میلی متر |
| جهت گیری مسطح اصلی | سطح A (1 1-2 0) ± 0.2° |
| TTV | ≤20μm |
| LTV | ≤20μm |
| TIR | ≤20μm |
| BOW | ≤20μm |
| سرعت جنگلی | ≤20μm |
| سطح جلویی | اپی پولیش شده (Ra< 0.2nm) |
| سطح پشت | خاک باریک (Ra=0.5 تا 1.2 μm) ، Epi-Polished (Ra< 0.2nm) |
| یادداشت | می تواند با کیفیت بالا کفپوش سبسترا را بر اساس نیاز خاص مشتریان فراهم کند |
کاربردها:
وافرهای سفیر مواد بسیار عالی چند منظوری هستند که به دلیل مقاومت در برابر دمای بالا، رسانایی حرارتی خوب، سختی بالا، شفافیت مادون قرمز و ثبات شیمیایی شناخته می شوند.آنها به طور گسترده ای در صنایع مختلف استفاده می شود، دفاعی و زمینه های تحقیقاتی، مانند پنجره های مادون قرمز با دمای بالا.وافرهای سفیر به عنوان زیربنای تک کریستالی متنوع و زیربنای مورد علاقه در صنایع آبی هستند، دیودهای تابش نور بنفش و سفید (LEDs) و دیود های لیزر آبی (LDs) (به فیلم های گالیوم نیترید اپیتاسیال روی زیربناهای سفیر نیاز دارد).آنها همچنین برای زیربنای فیلم نازک فوق رسانا بسیار مهم هستند..
فرآیند پردازش زیربنای سفیر:
1. رشد کریستال: استفاده از کوره رشد کریستال برای رشد بزرگ و با کیفیت بالا یک کریستال یاقوت.
2جهت گیری: اطمینان حاصل کنید که کریستال سفیر به درستی بر روی ماشین تراش برای پردازش بعدی قرار دارد.
3. تراش: استخراج میله های سفیر از کریستال به روش خاصی.
4خرد کردن: از یک آسیاب استوانه ای خارجی برای خرد کردن قطر بیرونی میله ی سفیر استفاده کنید.
5- بازرسی کیفیت: کیفیت میله ی سفیر را بررسی کنید و بررسی کنید که آیا ابعاد و جهت گیری پس از استخراج با مشخصات مشتری مطابقت دارد.
6جهت گیری (دوباره): به دقت قرار دادن میله ی سفیر بر روی ماشین برش برای برش دقیق.
7. برش: میله ی سفیر را به شکل های نازک برش دهید.
8پولیش: از بین بردن آسیب برش و بهبود سطح وافرها.
9- چامفرینگ: لبه های وفر را به شکل گرد تر کنید تا قدرت مکانیکی را افزایش دهید و از نقص های ناشی از غلظت استرس جلوگیری کنید.
10. پف کردن: افزایش خشکی سطح وافرهای برای دستیابی به دقت درجه epitaxial.
11- تمیز کردن: از بین بردن آلاینده ها از سطح وافره (به عنوان مثال، ذرات گرد و غبار، فلزات، بقایای آلی).
12- بازرسی کیفیت (دوباره): استفاده از تجهیزات بازرسی با دقت بالا برای ارزیابی کیفیت وافر (سطحی، تمیز بودن سطح و غیره) برای برآورده کردن نیازهای مشتری.
توصیه محصول:
1.8 اینچ 0.725 Dia100mm C طریقه واحد کریستال سفیر وفر 1300mm 1500mm ضخامت
2.جهت گيري 6 اينچ سفير وافره0001 Al2O3 شفافيت اپتيکي تک کريستال
سوالات متداول:
سوال: وفر سفیر چیست؟
ج: وافرهاي سفير توسط ويترتا تكنولوژي
زپیر مصنوعی یک شکل کریستالی از اکسید آلومینیوم (Al2O3) است که دارای خواص فیزیکی و شیمیایی منحصر به فرد مانند مقاومت در برابر دمای بالا، مقاومت در برابر شوک های حرارتی، قدرت بالا،مقاومت در برابر خراش، از دست دادن دی الکتریک پایین و عایق الکتریکی خوب.
سوال: تفاوت بین بلوک های سفیر و سیلیکون چیست؟
ج: LED ها محبوب ترین کاربردهای سفیر هستند. این ماده شفاف است و یک رسانای عالی نور است. در مقایسه،سیلیکون نامروری است و اجازه نمی دهد تا اکستراسیون نور کارآمد باشد.مواد نیمه هادی برای ال ای دی ها ایده آل هستند، زیرا هم ارزان و هم شفاف هستند.
س: در نیمه هادی، سفیر چیست؟
A: وافرهای سفیر برای اپیتکسی فیلم های نیمه هادی مانند Si، گالیوم نیترید (GaN) و AlGaN و برای ساخت مدارهای یکپارچه استفاده می شوند.بستر های سفیر C-plane برای رشد GaN و سایر ترکیبات IIIV و IIVVI در هنگام تولید LED ها و برای کاربردهای آشکارساز IR استفاده می شود.
