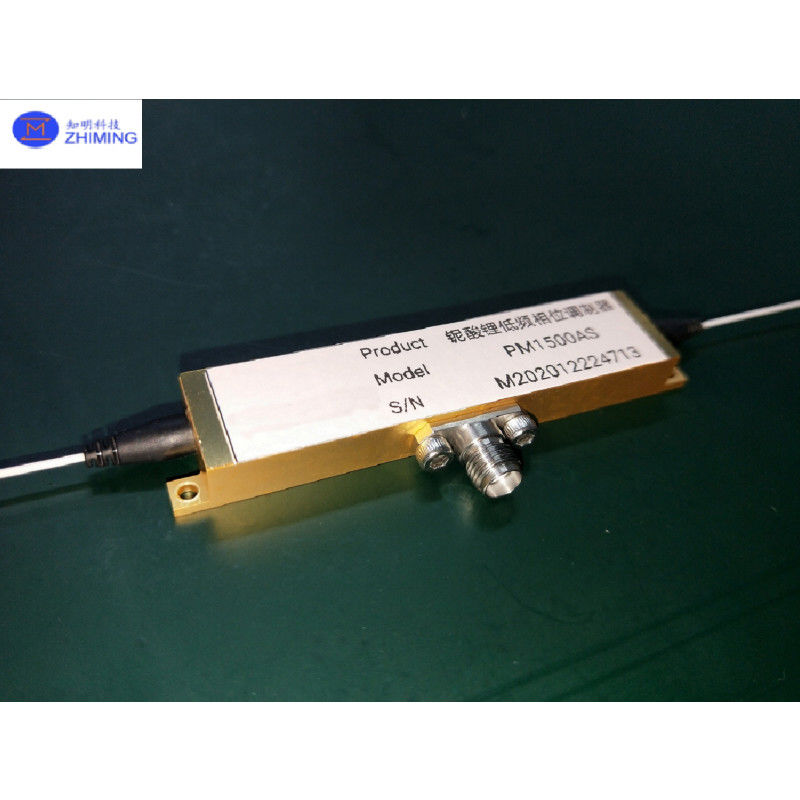

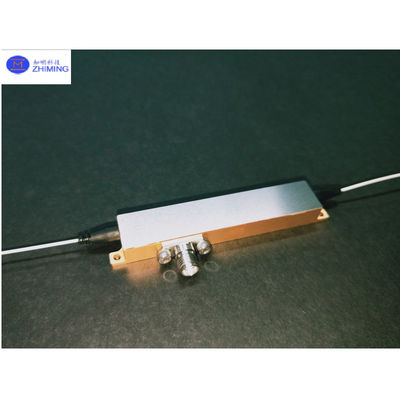

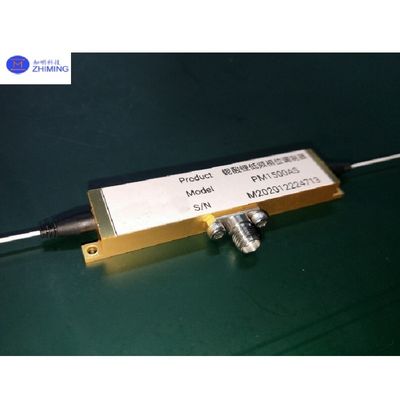

مدل سازی فاز 1000nm Vπ پایین، تحمل قدرت بالا، طراحی قطبی واحد برای سنجش فیبر و ارتباطات نوری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
| شماره مدل: | K5509 /PM01 /PM01 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 2 |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| Operating Wavelength: | 1000 nm ± 20 | Insertion Loss: | ≤ 4.0 |
|---|---|---|---|
| Pigtail Polarization Extinction Ratio: | ≥ 20 | Optical Return Loss: | -45 |
| Operating Frequency: | DC~100M | Half-Wave Voltage, Vπ: | ≤ 3.0 |
| RF Impedance: | 1M | RF Interface: | SMA |
| برجسته کردن: | مدولاتور فاز 1000 نانومتر,ماژولاتور فاز حسگر فیبر,Fiber Sensing Phase Modulator |
||
توضیحات محصول
معرفی محصول
یک مدولاتور فاز مبتنی بر موج های مستقیم نوری می تواند فاز امواج نور را از طریق سیگنال های الکتریکی که به دستگاه اعمال می شود، مدول کند. برای طول موج 1000nm،ما موج راهنمای نوری تک قطبی را ارائه می دهیم که با استفاده از فناوری تبادل پروتون (APE) ساخته شده است، که دارای یک آستانه قدرت نوری بالا و ثبات قطبی بسیار عالی هستند.
مدولاتور فاز 1000nm را می توان به مدولاتورهای فاز فرکانس پایین (به عنوان مثال 100MHz) و مدولاتورهای فاز فرکانس بالا (به عنوان مثال 1GHz) بسته به فرکانس عملیاتی طبقه بندی کرد.
مدولاتورهای فاز با فرکانس پایین از یک ساختار مدولاسیون الکترود واحد با امپدانس بالا استفاده می کنند، که آنها را برای کاربردهایی که فرکانس های مدولاسیون پایین را نیاز دارند (به عنوان مثال DC تا 100MHz) مناسب می کند.
مدولاتورهای فاز با فرکانس بالا از یک ساختار الکترود موج مسافرتی 50Ω استفاده می کنند که برای فرکانس های مدولاسیون بالا بهینه شده است (به عنوان مثال ، 1 10GHz).
مدولاتور فاز 1000 نانومتر دارای از دست دادن ورودی کم، ولتاژ رانندگی کم و ثبات بالا است، که آن را برای برنامه های کاربردی در سنجش فیبر نوری، ارتباطات نوری،پیوندهای فوتونیک مایکروویو، ترکیب پرتو ليزري منسجم و بيشتر.
اصل کار
مکانیسم اصلی: اثر الکترو اپتیک
هنگامی که یک سیگنال الکتریکی بر روی الکترود های ماژولاتور اعمال می شود، یک میدان الکتریکی را در داخل موج راهنمای نوری پروتون مبادله شده ایجاد می کند (که از مواد مانند نیوبات لیتیوم ساخته شده است).
این میدان الکتریکی اندکی شاخص انشعاب موجگرد را تغییر می دهد (یک خاصیت حاکم بر سرعت گسترش نور).
همانطور که نور از طریق موج هدایت می شود، فاز آن متناسب با ولتاژ اعمال شده و طول تعامل الکترود تغییر می کند.
تغییرات طراحی برای محدوده فرکانس
- مدولاتور فاز فرکانس پایین (به عنوان مثال، 100MHz):
از ساختار الکترود دسته بندی شده استفاده می کند که الکترود کوتاه و ساده است.
میدان الکتریکی به طور یکنواخت بر کل موج هدایت تاثیر می گذارد و آن را برای سیگنال های آهسته یا ثابت (به عنوان مثال DC تا 100MHz) کارآمد می کند.
ایده آل برای کنترل دقیق در کاربردهایی مانند سنجش فیبر نوری یا سیستم های تنظیم کند.
- مدولاتور فاز فرکانس بالا (به عنوان مثال، 1GHz):
استفاده از الکترود موج مسافرتی طراحی شده مانند یک خط انتقال با سرعت بالا (مقاومت متناسب با 50Ω).
سیگنال الکتریکی در امتداد الکترود در هماهنگی با امواج نور حرکت می کند و عدم تطابق تاخیر سیگنال را به حداقل می رساند.
امکان تعدیل فاز فوق سریع برای برنامه های فرکانس بالا مانند فوتونیک مایکروویو یا رادار لیزر را فراهم می کند.
مزیت های کلیدی عملکرد
کنترل قدرت بالا: موج راهنمای تبادل پروتون (APE) مقاومت در برابر آسیب نوری حتی تحت قدرت لیزر شدید.
قطبی سازی پایدار: موج هدایت کننده فقط از یک قطبی سازی پشتیبانی می کند و از تداخل تغییرات قطبی سازی ناخواسته جلوگیری می کند.
کارایی: ولتاژ رانندگی پایین و حداقل از دست دادن نوری اطمینان از کارایی با مصرف انرژی را تضمین می کند.
درخواست ها
سنجش فیبر نوری
- دستگاه های سنجش صوتی/ ارتعاش توزیع شده (DAS/DVS):امکان تشخیص در زمان واقعی لرزش یا فشار در طول خطوط فیبر طولانی برای نظارت بر زیرساخت ها (به عنوان مثال خط لوله ها، راه آهن ها) را فراهم می کند.
ارتباطات نوری
- انتقال نوری منسجم:پشتیبانی از فرمت های مدولاسیون با کد فاز (به عنوان مثال، QPSK، 16-QAM) برای انتقال داده های با ظرفیت بالا در شبکه های مخابراتی.
- سیستم های LiDAR:امکان هدایت پرتو مبتنی بر فاز یا چرخش فرکانس را برای LiDAR خودرو / صنعتی با وضوح بهبود یافته فراهم می کند.
- مزیت:ماژولاتورهای فرکانس بالا (تا 10GHz) امکان پردازش سیگنال فوق العاده سریع را در پیوندهای نوری نسل بعدی فراهم می کنند.
فوتونیک مایکروویو
- پيوند هاي فوتونيک مايکروويو:سیگنال های مایکروویو را به دامنه های نوری با حداقل تحریف تبدیل می کند که برای رادار، ارتباطات ماهواره ای و سیستم های بی سیم 5G / 6G حیاتی است.
- پردازش سیگنال نوری:فیلتر سازی مبتنی بر فاز، خطوط تاخیر، یا مخلوط فرکانس برای شرایط سیگنال آنالوگ / RF را تسهیل می کند.
- مزیت:طراحی الکترود امواج مسافرتی تضمین می کند که پهنای باند گسترده و سازگاری مقاومت برای تبدیل رادیواکترونی با صداقت بالا تضمین شود.
سیستم های لیزر
- ترکیب پرتو منسجم:همگام سازی چند پرتوی لیزر برای دستیابی به خروجی با قدرت بالا و محدود به تکثیر برای برش صنعتی یا کاربردهای دفاعی.
تکنولوژی های کوانتومی
- توزیع کلید کوانتومی (QKD):فاز فوتون ها رو براي پروتکل هاي ارتباطات کوانتومي امن تعديل ميکنه
- محاسبات کوانتومی نوری:کنترل کيوبيت هاي فوتونيکي در مدارات کوانتومي ادغام شده
- مزیت:کار با ولتاژ پایین باعث کاهش پیچیدگی سیستم و مصرف برق می شود.
بیوفوتونیک و تصویربرداری پزشکی
- توموگرافی انسجام نوری (OCT):عمق و وضوح تصویربرداری را در تشخیص پزشکی (به عنوان مثال اسکن شبکیه) افزایش می دهد.
- مزیت:ثبات قطبی سازی کیفیت تصویربرداری ثابت را در بافت های بیولوژیکی تضمین می کند.
مشخصات فنی
| دسته بندی | پارامتر | ارزش معمولی | واحد |
| مشخصات نوری | جهت گیری کریستال | لیتیوم نیوبات X-cut Y-propagating، LiNbO3 | -نه. |
| ساخت موج راهنما | مبادله پروتون، قطب بندی تک | -نه. | |
| طول موج عملیاتی | 1000 nm ± 20 | nm | |
| از دست دادن ورودی | ≤ 40 | دی بی | |
| نسبت انقراض قطبی شدن دم خرگوش | ≥ 20 | دی بی | |
| از دست دادن بازگشت نوری | -۴۵ | دی بی | |
| مشخصات الکتریکی | فرکانس کار | DC~100M | هرتز |
| ولتاژ نیمه موج، Vπ | ≤ 3.0 | V | |
| مقاومت RF | 1M | Ω | |
| رابط RF | SMA | -نه. | |
| پیکربندی بسته | فیبر ورودی |
فیبر HI1060 تک حالت یا فیبر PM980XP که قطب بندی را حفظ می کند (PM) |
-نه. |
| فیبر خروجی |
فیبر HI1060 تک حالت یا فیبر PM980XP که قطب بندی را حفظ می کند (PM) |
-نه. | |
| بسته بندی مسکن | K5509,PM01 | -نه. |
| دسته بندی | پارامتر | ارزش معمولی | واحد | ||
| مشخصات نوری | جهت گیری کریستال | لیتیوم نیوبات X-cut Y-propagating، LiNbO3 | -نه. | ||
| ساخت موج راهنما | مبادله پروتون، قطب بندی تک | -نه. | |||
| طول موج عملیاتی | 1300 nm ± 20 | nm | |||
| از دست دادن ورودی | ≤ 40 | دی بی | |||
| نسبت انقراض قطبی شدن دم خرگوش | ≥ 20 | دی بی | |||
| از دست دادن بازگشت نوری | -۴۵ | دی بی | |||
| مشخصات الکتریکی | فرکانس کار | 1.0 | 5.0 | 10.0 | گاهرتز |
| ولتاژ نیمه موج، Vπ | ≤ 3.5 | ≤ 40 | ≤ 50 | V | |
| مقاومت RF | 50 | Ω | |||
| رابط RF | SMA | -نه. | |||
| پیکربندی بسته | فیبر ورودی |
فیبر HI1060 تک حالت یا فیبر PM980XP که قطب بندی را حفظ می کند (PM) |
-نه. | ||
| فیبر خروجی |
فیبر HI1060 تک حالت یا فیبر PM980XP که قطب بندی را حفظ می کند (PM) |
-نه. | |||
| بسته بندی مسکن | PM02 | -نه. | |||
| پارامتر | ارزش معمولی | واحد |
| قدرت نوری ورودی | ≤ 100(راهنمای موج مبادله پروتون) | mW |
| حداکثر قدرت RF | ≤ 20 | دی بی ام |
| دمای کار | 0 ~ +70 | °C |
| دمای ذخیره سازی | -40 ~ +85 | °C |
| شعاع خم شدن فیبر | ≥ 50 | mm |
آیتم سفارشی |
پارامتر اختیاری | یادداشت ها |
| از دست دادن ورودی کم | ≤3.0 دبیل | |
| ولتاژ نیمه موج پایین (Vπ) | ≤ 2.5 ولت | فقط برای سری PM1000 در دسترس است |
| ژاکت فیبر | هیچ کدام (فیبر برهنه) | |
| کانکتور فیبر | فیبر برهنه، FC/UPC، LC/PC، APC و غیره |
نقشه های مکانیکی
سوالات عمومی
سوال:کاربرد های معمول چیست؟
الف:سنجش فیبر نوری: سنجش صوتی توزیع شده (DAS) ، اندازه گیری های مداخله سنجی
LiDAR: تعدیل فرکانس با کد فاز برای وضوح بیشتر
ارتباطات کوانتومی: تعدیل فاز فوتون در توزیع کلید کوانتومی (QKD)
فوتونیک مایکروویو: رادیو بیش از فیبر (RoF) ، پردازش سیگنال رادار
سوال:مزیت های اصلی آن چیست؟
الف:ولتاژ رانندگی پایین (ولتاژ نیمه موج Vπ ≤3.0V @100MHz)
ثبات قطبی بالا (نسبت انقراض ≥20dB)
سازگاری با فرکانس های گسترده (فرکانس پایین: DC ¥100MHz؛ فرکانس بالا: 1 ¥10GHz)
تحمل قدرت نوری بالا (قدرت ورودی ≤100mW)
