کوره اکسیداسیون 8/6/4/2 اینچ LPCVD اتوماسیون کامل کنترل اکسیژن کم
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| Wafer Size: | 8 inch 6 inch 4inch 2inch | ساختار کوره: | نوع عمودی |
|---|---|---|---|
| ظرفیت دسته ای: | 150 ویفر در هر دسته | Film Uniformity: | Typically better than ±3% |
| Interface Standards: | SECS-II / HSMS / GEM | Supported Processes: | Dry & wet oxidation, N₂/H₂ annealing, RTA, alloying |
| برجسته کردن: | کوره اکسیداسیون LPCVD,کوره اکسیداسیون LPCVD با کنترل اکسیژن پایین,کوره اکسیداسیون LPCVD با اتوماسیون کامل,Low Oxygen Control LPCVD Oxidation Furnace,Full Automation LPCVD Oxidation Furnace |
||
توضیحات محصول
خلاصه ی محصول

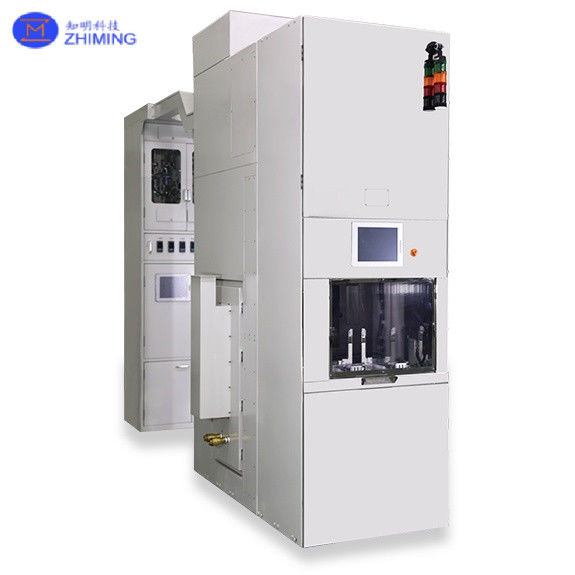

این تجهیزات یک کوره اکسیداسیون عمودی LPCVD 8 اینچی با کارایی بالا و کاملا خودکار است که برای تولید انبوه طراحی شده است.از اکسیداسیون های مختلف پشتیبانی می کنداین سیستم دارای یک انتقال خودکار ۲۱ کاسه با ادغام یکپارچه MES است که برای تولید نیمه هادی ایده آل است.
اصل کار

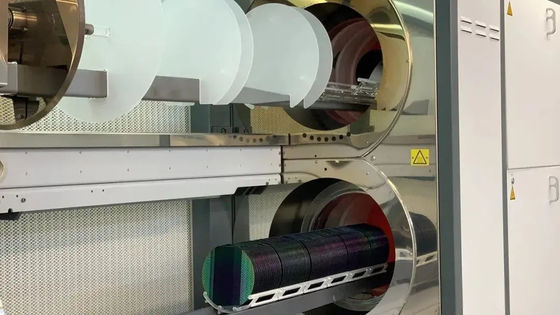

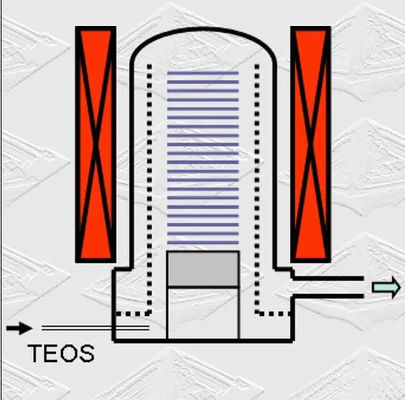

این کوره دارای ساختار لوله عمودی و کنترل پیشرفته کم اکسیژن میکرو محیط است. این امکان را برای اکسیداسیون دقیق یا سپرده گذاری فیلم وولف های سیلیکون در جوهای خاص فراهم می کند.فرآیند LPCVD (پیدایش بخار شیمیایی با فشار پایین) گازهای پیشرو را در فشار پایین گرم می کند تا فیلم های نازک با کیفیت بالا مانند پلی سیلیکون را جمع کند، نیترید سیلیکون، یا اکسید سیلیکون دوپ.
در تولید تراشه ها، رسوب بخار شیمیایی با فشار پایین (LPCVD) به طور گسترده ای برای ایجاد فیلم های نازک مختلف برای اهداف مختلف استفاده می شود.LPCVD می تواند برای سپرده گذاری فیلم های اکسید سیلیکون و نیترید سیلیکون استفاده شود.همچنین برای تولید فیلم های دوپد شده برای تغییر رسانایی سیلیکون استفاده می شود. علاوه بر این، LPCVD برای ساخت فیلم های فلزی مانند ولفستم یا تیتانیوم استفاده می شود.که برای تشکیل ساختارهای اتصال در مدارهای یکپارچه ضروری هستند.
اصول فرآیند

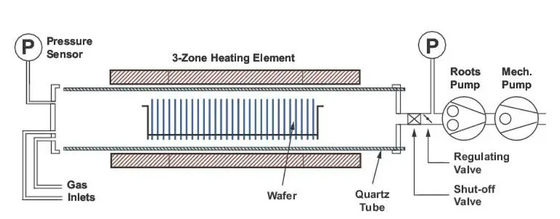

The working principle of LPCVD (Low Pressure Chemical Vapor Deposition) can be understood as a controlled chemical reaction process that takes place at low pressure and involves the reaction of gaseous precursors on the surface of a wafer.
تحویل گاز:
یک یا چند پیشگام گازی (گازهای شیمیایی) به اتاق واکنش وارد می شوند.
این مرحله تحت فشار کاهش یافته انجام می شود، به طور معمول زیر سطح جو. فشار پایین تر به افزایش سرعت واکنش، بهبود یکسانی و بهبود کیفیت فیلم کمک می کند.سرعت جریان و فشار گازها با دقت توسط کنترل کننده های تخصصی و دریچه ها کنترل می شوندانتخاب گاز، خواص فیلم حاصل را تعیین می کند. به عنوان مثال، برای قرار دادن فیلم های سیلیکون، سیلان (SiH4) یا دیکلروسیلان (SiCl2H2) می تواند به عنوان پیشگامان استفاده شود.گازهای مختلف برای انواع دیگر فیلم ها انتخاب می شوند.، مانند اکسید سیلیکون، نیترید سیلیکون، یا فلزات.
جذب:
این فرآیند شامل جذب مولکول های گاز پیشرو بر روی سطح بستر (به عنوان مثال، وفر سیلیکون) است.جذب به تعامل اشاره دارد که در آن مولکول ها به طور موقت از مرحله گازی به سطح جامد چسبیده انداین امر می تواند شامل جذب فیزیکی یا جذب شیمیایی باشد.
واکنش:
در دمای تنظیم شده، پیشگامان جذب شده تحت واکنش های شیمیایی در سطح بستر قرار می گیرند و یک فیلم نازک را تشکیل می دهند. این واکنش ها ممکن است شامل تجزیه، جایگزینی یا کاهش باشد.بسته به نوع گاز های پیشرو و شرایط فرآیند.
شهادت:
محصولات واکنش یک فیلم نازک را تشکیل می دهند که به طور یکنواخت بر روی سطح بستر قرار می گیرد.
حذف گازهای باقیمانده:
پیشگامان غیرفعال و محصولات جانبی گازی (به عنوان مثال هیدروژن تولید شده در طول تجزیه سیلان) از اتاق واکنش حذف می شوند.این محصولات جانبی باید برای جلوگیری از دخالت در فرآیند یا آلودگی فیلم تخلیه شوند..
زمینه های کاربرد
-
تجهیزات LPCVD برای سپرده گذاری فیلم های نازک یکنواخت در دمای بالا و فشار پایین استفاده می شود، که برای پردازش دسته بندی وافرها ایده آل است.
-
قادر به جمع آوری طیف گسترده ای از مواد از جمله پلی سیلیکون، نیترید سیلیکون و دی اکسید سیلیکون.
پرسش و پاسخ
س1: چند وافر می توان در هر دسته پردازش کرد؟
A1: این سیستم از 150 وفت در هر دسته پشتیبانی می کند که برای تولید حجم بالا مناسب است.
س2: آیا سیستم از روش های اکسیداسیون چندگانه پشتیبانی می کند؟
A2: بله، از اکسیداسیون خشک و مرطوب (از جمله DCE و HCL) پشتیبانی می کند و می تواند با نیازهای مختلف فرآیند سازگار شود.
س3: آیا سیستم می تواند با MES کارخانه رابط شود؟
A3: از پروتکل های ارتباطی SECS II / HSMS / GEM برای ادغام یکپارچه MES و عملیات کارخانه هوشمند پشتیبانی می کند.
Q4: چه فرایندهای سازگار پشتیبانی می شوند؟
A4: علاوه بر اکسیداسیون، از جوش N2 / H2 ، RTA ، آلیاژ و LPCVD برای پلی سیلیکون ، SiN ، TEOS ، SIPOS و موارد دیگر پشتیبانی می کند.
