پنجره های اپتیکال کوارتز با شکل نامنظم

پنجره‌های اپتیکی کوارتز با شکل نامنظم، فیوزد سیلیکا با دقت بالا، دریچه‌های دید

بررسی اجمالی پنجره‌های اپتیکی کوارتز

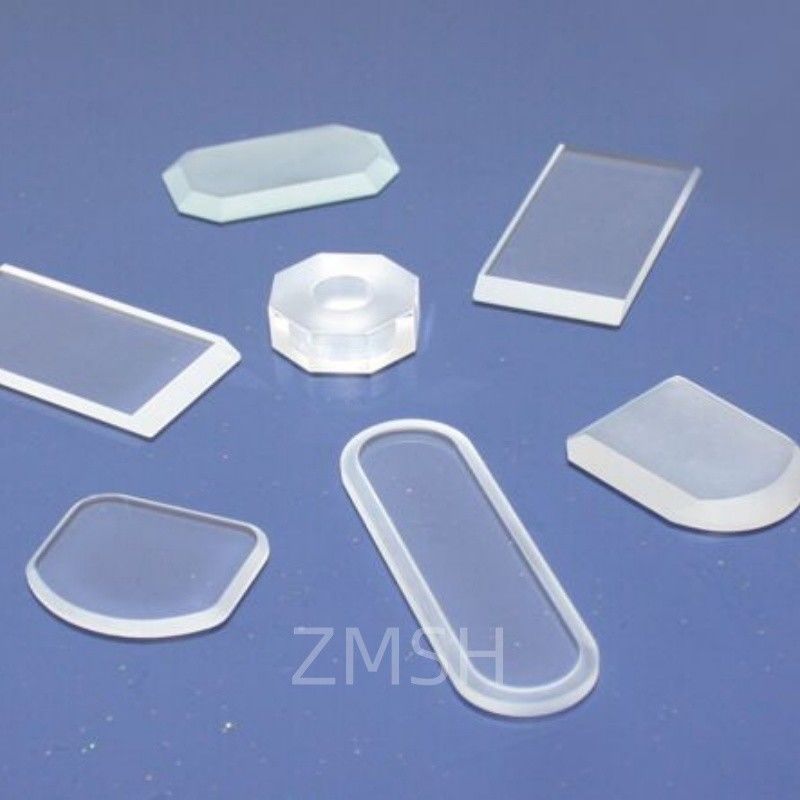

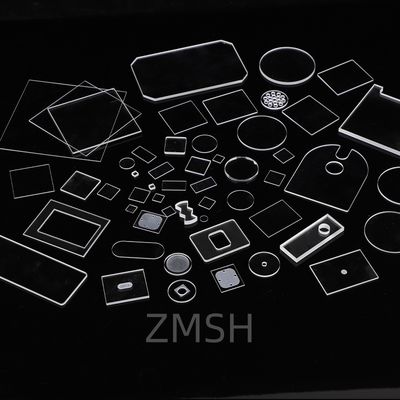

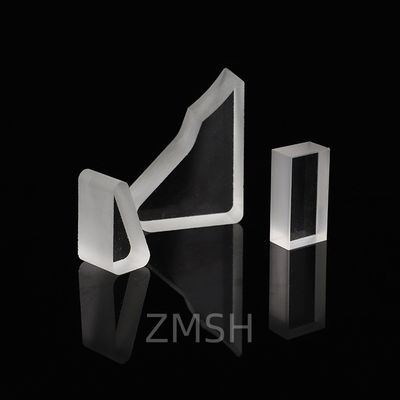

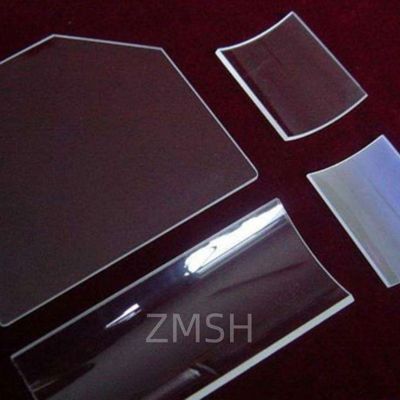

پنجره‌های شیشه‌ای کوارتز با شکل نامنظم، اجزای اپتیکی سفارشی هستند که از فیوزد سیلیکای با خلوص بالا ساخته شده‌اند. برخلاف صفحات پنجره‌ای استاندارد دایره‌ای یا مربعی، این پنجره‌های تخصصی در اشکال سفارشی مانند بیضی، چندضلعی، لبه‌های قوسی، پله‌ای یا شیاردار ارائه می‌شوند. آن‌ها برای سیستم‌هایی طراحی شده‌اند که به انتقال نوری از طریق رابط‌های مکانیکی یا محفظه‌های غیر استاندارد نیاز دارند و شفافیت UV-IR بالا، مقاومت حرارتی و دوام شیمیایی را ارائه می‌دهند.

این پنجره‌ها در ابزار دقیق اپتیکی پیشرفته، مجموعه‌های هوافضا، دستگاه‌های تصویربرداری زیست پزشکی و پلتفرم‌های لیزری ضروری هستند، جایی که الزامات طراحی مکانیکی فراتر از اپتیک‌های مسطح ساده است. با صافی سطح عالی، دوشکستی کم و تلرانس‌های ابعادی دقیق، پنجره‌های کوارتز نامنظم از دقت عملکردی و قابلیت اطمینان طولانی‌مدت در محیط‌های سخت پشتیبانی می‌کنند.

اصل ساختپنجره‌های اپتیکی کوارتز

تولید پنجره‌های شیشه‌ای کوارتز نامنظم شامل فرآیندهای اصلی زیر است:

1. انتخاب مواد
   بلوک‌های فیوزد سیلیکا (اغلب JGS1 یا معادل آن) بر اساس الزامات UV-VIS-IR و مشخصات خلوص انتخاب می‌شوند. کوارتز مصنوعی ممکن است برای نیازهای UV عمیق استفاده شود.

2. برش CNC و شکل‌دهی با واترجت
   ابزارهای CNC پیشرفته یا واترجت ساینده، شیشه خام را به اشکال پیچیده در می‌آورند. این امر تولید کانتورهای نامتقارن، برش‌های داخلی یا طرح‌های پخ‌دار را بدون به خطر انداختن یکپارچگی مواد امکان‌پذیر می‌کند.

3. سنگ‌زنی لبه و صاف کردن سطح
   پس از شکل‌دهی، شیشه تحت سنگ‌زنی ریز قرار می‌گیرد تا لبه‌ها اصلاح شوند، ایمنی بهبود یابد و برای پولیش اپتیکی آماده شود.

4. پولیش دقیق
   تکنیک‌های پولیش اپتیکی برای دستیابی به صافی سطح λ/10 یا بهتر و به حداقل رساندن پراکندگی یا جذب اعمال می‌شوند. بسته به مشخصات، می‌توان از پولیش یک طرفه و دو طرفه استفاده کرد.

5. تمیز کردن و کنترل کیفیت
   هر قطعه با استفاده از اولتراسونیک تمیز می‌شود، تحت اینترفلومترها و میکروسکوپ‌ها بازرسی می‌شود و از نظر یکنواختی ضخامت و دقت زاویه‌ای اندازه‌گیری می‌شود.

مشخصات معمولیپنجره‌های اپتیکی کوارتز

کاربردهاپنجره‌های اپتیکی کوارتز

• سیستم‌های لیزری سفارشی
  به طور یکپارچه در محفظه‌های لیزری با پورت‌های غیر استاندارد یا اشکال انتشار ادغام می‌شود.

• تجهیزات طیف‌سنجی و تصویربرداری
  از اپتیک‌های حساس در اسکنرهای پزشکی و آنالایزرهای صنعتی محافظت می‌کند.

• هوافضا و ماهواره‌ها
  به عنوان پوشش محافظ برای دوربین‌ها، سنسورها یا فوتودیودها در ماژول‌های فشرده استفاده می‌شود.

• تحقیقات علمی
  دسترسی نوری را در محفظه‌های آزمایشی یا کریوستات‌های سفارشی امکان‌پذیر می‌کند.

• ماشین‌آلات نیمه‌هادی
  دریچه‌های دید و پنجره‌های ایزولاسیون را در ابزارهای الگوبرداری و رسوب‌گذاری با دقت بالا ارائه می‌دهد.

سوالات متداولپنجره‌های اپتیکی کوارتز

سؤال 1: آیا اشکال نامنظم می‌تواند بر عملکرد نوری تأثیر بگذارد؟
پاسخ: اگر به درستی تولید شود، خیر. شکل پنجره انتقال آن را تغییر نمی‌دهد، تا زمانی که مشخصات سطح نوری رعایت شود.

سؤال 2: آیا این پنجره‌ها با پوشش‌ها سازگار هستند؟
پاسخ: بله. پوشش‌های AR، HR و دی‌الکتریک را می‌توان با استفاده از فرآیندهای ماسک‌زنی یا رباتیک بر روی هندسه‌های نامنظم اعمال کرد.

سؤال 3: کوچکترین اندازه ویژگی که می‌توانید ماشین‌کاری کنید چقدر است؟
پاسخ: ویژگی‌هایی به کوچکی 0.2 میلی‌متر (به عنوان مثال، سوراخ‌ها، شیارها) بسته به ضخامت و مواد قابل دستیابی هستند.

سؤال 4: آیا سفارشی‌سازی مبتنی بر CAD ارائه می‌دهید؟
پاسخ: قطعا. ما می‌توانیم با فایل‌های DXF، STEP یا SolidWorks کار کنیم تا اشکال سفارشی دقیقی ایجاد کنیم.

سؤال 5: آیا آن‌ها می‌توانند در برابر خلاء یا دمای بالا مقاومت کنند؟
پاسخ: بله. فیوزد سیلیکا در شرایط UHV بسیار پایدار است و می‌تواند دمای بالای 1000 درجه سانتی‌گراد را تحمل کند.
