کاربید سیلیکون SiC لنز نوری مادون قرمز و کاربردهای لیزر
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 2 |
|---|---|
| زمان تحویل: | 2-4 هفته |
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| مواد: | SIC | محدوده قطر: | 5 میلی متر - 200 میلی متر و غیره |
|---|---|---|---|
| دقت سطح: | λ/10 @ 633 nm | زبری سطح: | <1 NM RMS (بعد از کسل کننده فوق العاده) |
| محدوده انتقال: | 0.4 میکرومتر - 5 میکرومتر (بدون پوشش) ؛ حداکثر 15 میکرومتر با پوشش | ضریب انبساط حرارتی: | 4.0 × 10 ⁻⁶ /k (25 درجه سانتیگراد) |
| برجسته کردن: | لنز نوری کربید سیلیکون لیزر,لنز نوری SiC,لنز نوری کربید سیلیکون مادون قرمز,SiC Optical Lens,Infrared Silicon Carbide Optical Lens |
||
توضیحات محصول

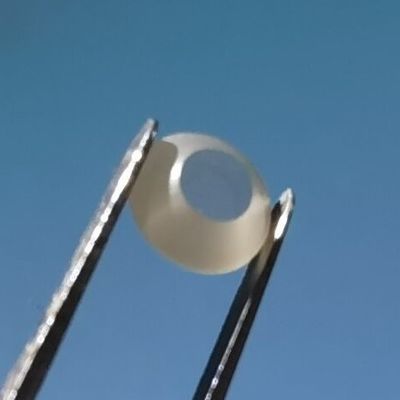

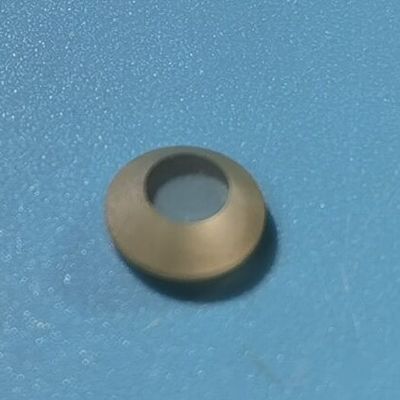

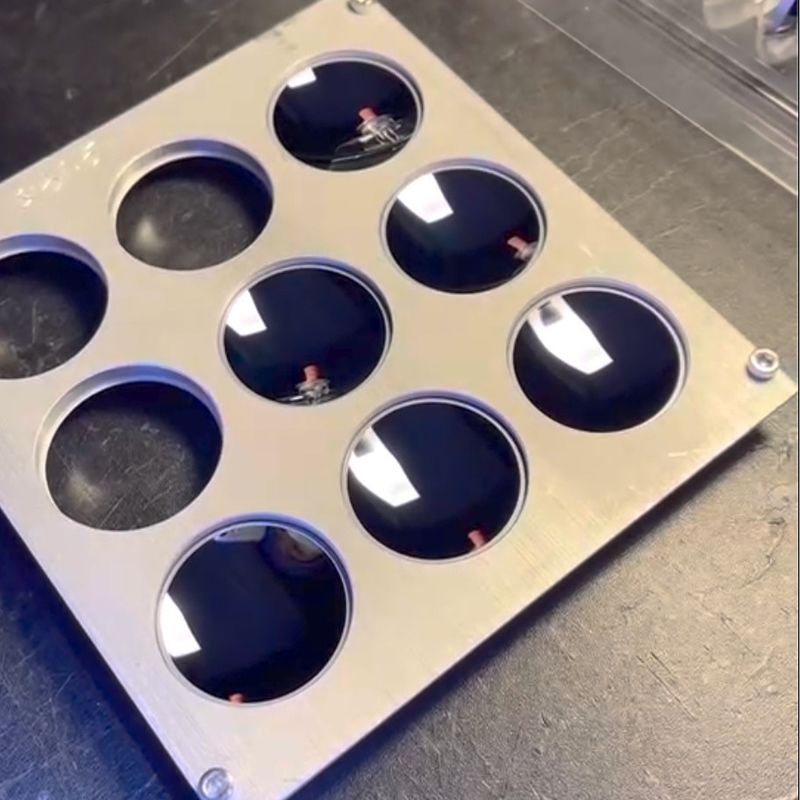

لنز نوری کربید سیلیکون (SiC)
خلاصه ی محصوللنز نوری سیلیکون کاربید (SiC)
لنزهای سیلیکون کارباید (SiC) قطعات نوری پیشرفته ای هستند که برای محیط های سخت طراحی شده اند که نیاز به ثبات حرارتی بالا، سختی استثنایی و انتقال فوق العاده مادون قرمز دارند.در مقایسه با لنز های شیشه ای یا سفیر سنتی، SiC ترکیبی بی نظیر از قدرت مکانیکی، مقاومت در برابر شوک حرارتی و عملکرد طیف گسترده ای را ارائه می دهد.
اصول تولیدازلنز نوری سیلیکون کاربید (SiC)
لنزهای SiC از طریق فرآیندهای زیر تولید می شوند:
-
سنتز پودر و سینتر کردن
پودر SiC با خلوص بالا با استفاده از سینتر کردن مطبوعات داغ (HPS) یا رسوب بخار شیمیایی (CVD) تشکیل و متراکم می شود و باعث اطمینان از تراکم و خلوص بالا می شود. -
ماشینکاری دقیق
با توجه به سختی شدید این ماده، خرد کردن الماس فوق دقیق و پولیش CNC برای دستیابی به دقت سطح نوری (تا λ / 10) استفاده می شود. -
تکمیل سطح و پوشش
تکمیل نهایی ممکن است شامل پولیش پلاسما، پوشش های AR (برای نور مادون قرمز یا قابل مشاهده) یا فیلم های محافظتی برای کاهش بازتاب و افزایش دوام باشد.
مشخصات فنیازلنز نوری سیلیکون کاربید (SiC)
| پارامتر | مشخصات |
|---|---|
| مواد | SiC سینتر شده / CVD SiC |
| محدوده قطر | 5 میلی متر ️ 200 میلی متر |
| دقت سطح | λ/10 @ 633 nm |
| خشکی سطح | < 1 نانومتر RMS (بعد از فوق العاده پولیش) |
| محدوده انتقال | 0.4 μm 5 μm (ناپوشیده) ؛ تا 15 μm با پوشش |
| گسترش حرارتی کوف | 4.0 × 10−6 /K (25°C) |
| رسانایی حرارتی | ~ 120 ¢ 200 W/m·K |
| سختی | ~ 9.5 موس |
| شاخص انكسار | ~ 2.65 @ 1 μm |
درخواست هاازلنز نوری سیلیکون کاربید (SiC)
لنز های SiC در محیط های نوری شدید که مواد دیگر شکست می خورند استفاده می شوند:
-
سیستم های تصویربرداری مادون قرمز (به عنوان مثال سنسورهای IR درجه دفاعی)
-

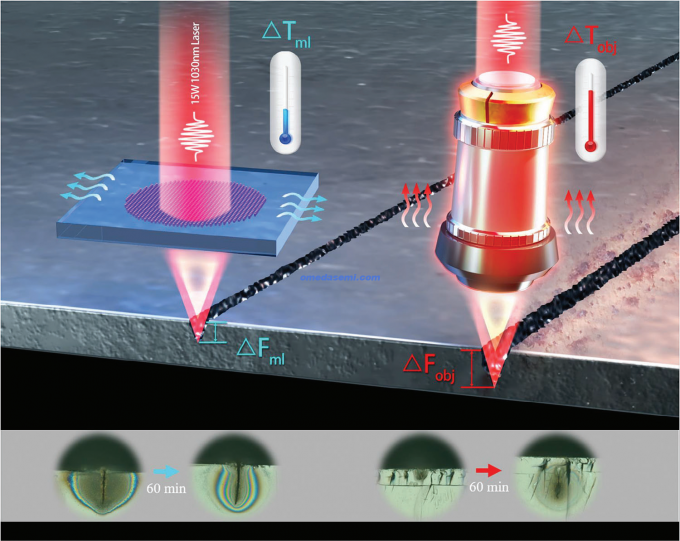

اپتیک لیزر با قدرت بالا (برای لیزر CO2 یا حالت جامد)
-
سیستم های فضایی و هوافضا (به دلیل مقاومت در برابر شوک حرارتی)
-
تجهیزات نیمه هادی (مانند قرار گرفتن در معرض اشعه UV یا کاشت یون)
-
دستگاه های طیف سنجی و تحلیلی
-
اسکنرهای نوری با سرعت بالا در LiDAR
سوالات عمومیازلنز نوری سیلیکون کاربید (SiC)
سوال 1: چرا SiC را به جای عینک های زپیر یا شیشه ی نوری انتخاب می کنید؟
A: SiC دارای قدرت مکانیکی برتر، وزن سبک تر، رسانایی حرارتی بالاتر و مقاومت بهتر در برابر شرایط شدید است.در شوک حرارتی از سفیر بهتر عمل می کند و طیف گسترده ای از IR را نسبت به عینک های استاندارد دارد.
س2: آیا می توان لنزهای SiC را برای انتقال قابل مشاهده یا مادون قرمز پوشش داد؟
A: بله، پوشش های ضد انعکاس مانند DLC، ZnSe یا MgF2 می توانند برای تنظیم عملکرد برای طول موج های خاص استفاده شوند.
س3: زمان تحویل لنزهای سفارشی SiC چقدر است؟
A: معمولاً 4 تا 8 هفته، بسته به پیچیدگی شکل، اندازه و مشخصات سطح.
سوال 4: آیا CVD-SiC بهتر از SiC سینتر شده است؟
A: CVD-SiC خالصیت بالاتری را ارائه می دهد و برای اپتیک های فضایی و برنامه های UV شدید ترجیح داده می شود، در حالی که SiC سینتر شده برای استفاده عمومی مقرون به صرفه تر است.
س5: آیا شما از شکل لنز SiC اسفری یا خارج از محور پشتیبانی می کنید؟
A: بله، ما لنز های سفارشی را ارائه می دهیم، از جمله سطوح استوانه ای، تروییدی و آزاد.
