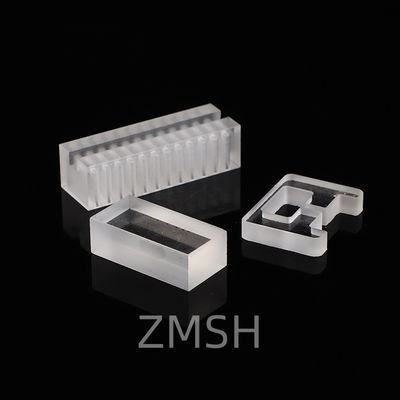

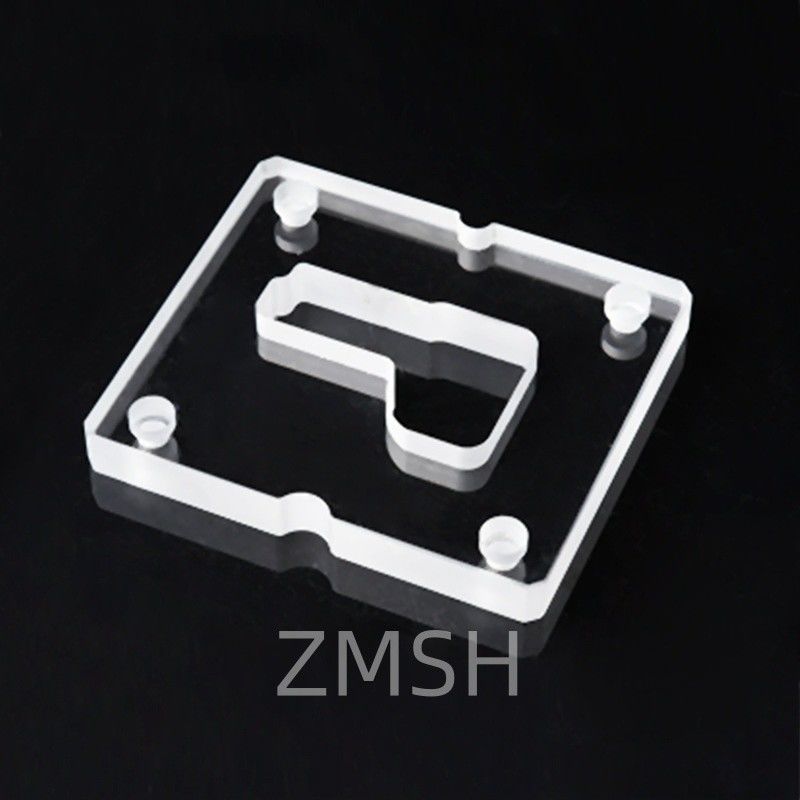

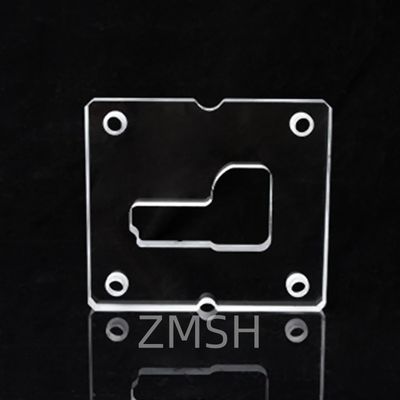

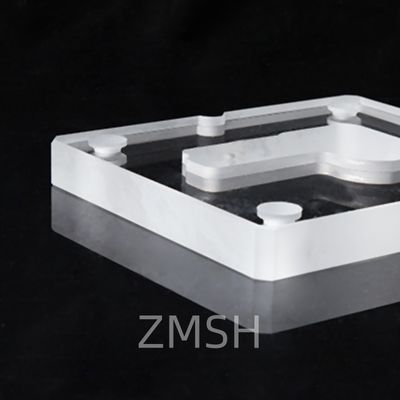

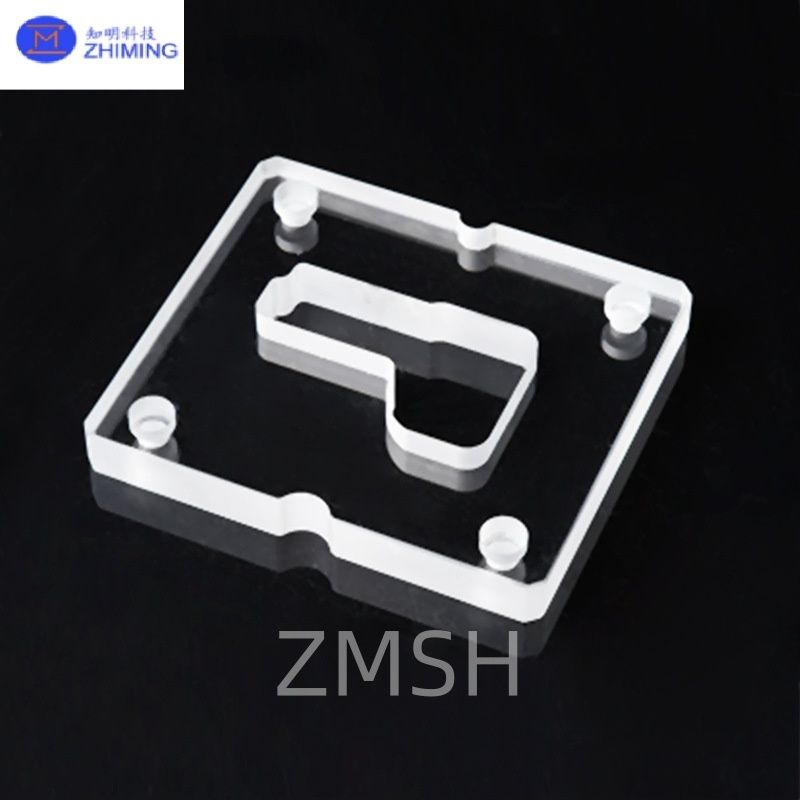

صفحه کوارتز ذوب شده با سوراخ های نوری

معرفیصفحه های کوارتز ذوب شده به صورت سفارشی

صفحات شکل سوراخ کوارتز قطعات نوری یا ساختاری با دقت بالا هستند که از مواد کوارتز فوق العاده خالص ساخته شده اند.این صفحه های سفارشی دارای یک یا چند سوراخ سوراخ شده از طریق بستر هستند و در کاربردهایی که نیاز به مقاومت حرارتی بالا دارند استفاده می شوند، دوام شیمیایی، و عبور دقیق نور یا مایع.

در دسترس درJGS1,JGS2وJGS3این صفحه های کوارتز از طیف گسترده ای از سیستم های فوتونیک، الکترونیک و زیست پزشکی پشتیبانی می کنند.

درجه موادازصفحه های کوارتز ذوب شده به صورت سفارشی

• JGS1 (سیلیکا ذوب شده درجه UV):

انتقال عالی از 185 ∼ 2500 نانومتر، ایده آل برای لیزرهای UV و لیتوگرافی.

• JGS2 (سیلیکون ذوب شده درجه نوری):

مناسب برای کاربردهای مادون قرمز قابل مشاهده و نزدیک (260 ∼ 2500 nm) ، با همگن بودن نوری بالا.

• JGS3 (گلاس کوارتز مادون قرمز):

برای طول موج های IR (> 300 nm) بهینه شده است، در محدوده UV عمیق کمتر شفاف است، مناسب برای نوری حرارتی و استفاده صنعتی است.

فرآیند تولیدازصفحه های کوارتز ذوب شده به صورت سفارشی

انتخاب مواد و برش
قطعات خالی کوارتز با خلوص بالا با استفاده از CNC ، آب ، یا برش لیزر بر اساس مشخصات طراحی به شکل های سفارشی برش داده می شوند.

کوارتز سوراخحفاری
حفره های کوارتز دقیق با استفاده از ماوراء الصوت، لیزر CO2 یا حفاری مکانیکی بسته به تحمل و کاربرد، ماشینکاری می شوند.

پولیش و تکمیل
سطوح نوری کوارتز می توانند به صورت تک یا دو طرفه پولیش شوند، با گزینه هایی برای لبه های مات، beveling یا پولیش شیمیایی.

پاکسازی و بسته بندی
محیط های بسیار تمیز برای بازرسی نهایی و بسته بندی کلاس-100 برای اطمینان از سازگاری با استفاده از اتاق تمیز استفاده می شود.

درخواست هاازصفحه های کوارتز ذوب شده به صورت سفارشی

شیشه کوارتز ذوب شده سوراخ شده به طور گسترده ای در صنایع مورد استفاده قرار می گیرد که نیاز به ثبات حرارتی بالا، مقاومت شیمیایی و وضوح نوری دارند.شیشه کوارتز تبدیل به یک قطعه کاربردی در سیستم های مختلف فن آوری بالا می شود.

1صنعت نیمه هادی

• حامل های وافره و دوش های دارای سوراخ های توزیع گاز
• اجزای کوارتز در سیستم های حکاکی، رسوب و فوتولیتوگرافی

2مایکرو فلوئیدیک و علوم زیستی

• تراشه های مایکرو فلوئیدی با کانال های مایع یا سوراخ های ورودی / خروجی
• پورت های نمونه گیری و سیستم های تزریق در تجهیزات کوارتز تحلیلی

3اپتیک و فوتونیک

• ماسک و دیافراگم های کوارتز نوری
• پنجره های لیزری و ساختارهای تراز پرتو

4تحقیقات علمی

• سلول های واکنش سفارشی یا نگهدارنده های نمونه
• قطعات کوارتز در آزمایشات درجه حرارت بالا یا خوردگی

5تجهیزات شیمیایی و داروسازی

• راکتورهای جریان و سیستم های نمونه گیری
• سلول های کوارتز برای طیف سنجی UV یا IR با نقاط دسترسی مایع

شیشه کوارتز سوراخ شده، قدرت مکانیکی را با ساختار دقیق ترکیب می کند و آن را به یک ماده ضروری در مهندسی مدرن و کاربردهای آزمایشگاهی تبدیل می کند.

پارامترازصفحه های کوارتز ذوب شده به صورت سفارشی

سوالات عمومیازصفحه های کوارتز ذوب شده به صورت سفارشی

Q1: آیا اندازه سوراخ و موقعیت می تواند به طور کامل سفارشی شود؟
A1:بله. ما از قطر کوارتز سوراخ سفارشی (به عنوان مثال، 0.1 × 20 میلی متر) و موقعیت ها بر اساس نقشه های CAD پشتیبانی می کنیم.

سوال2: تفاوت بین JGS1 و JGS2 برای اپتیک چیست؟کوارتزاستفاده؟
A2:JGS1 نور UV عمیق را انتقال می دهد و پاکیزه تر است، در حالی که JGS2 عملکرد مقرون به صرفه را برای استفاده از قابل مشاهده / NIR ارائه می دهد.

س3: آیا این صفحه ها مقاوم به مواد شیمیایی هستند؟
A3:تمام درجه های کوارتز در برابر اکثر اسید ها و حلال ها به استثنای اسید هیدروفلوئوریک (HF) بسیار مقاوم هستند.

سوال 4: آیا می توان چندین سوراخ یا شکل را در یک صفحه قرار داد؟
A4:مطمئناً. چند سوراخ و هندسه های بیرونی پیچیده (عکاسی، سوراخ، برش مربع) پشتیبانی می شود.
