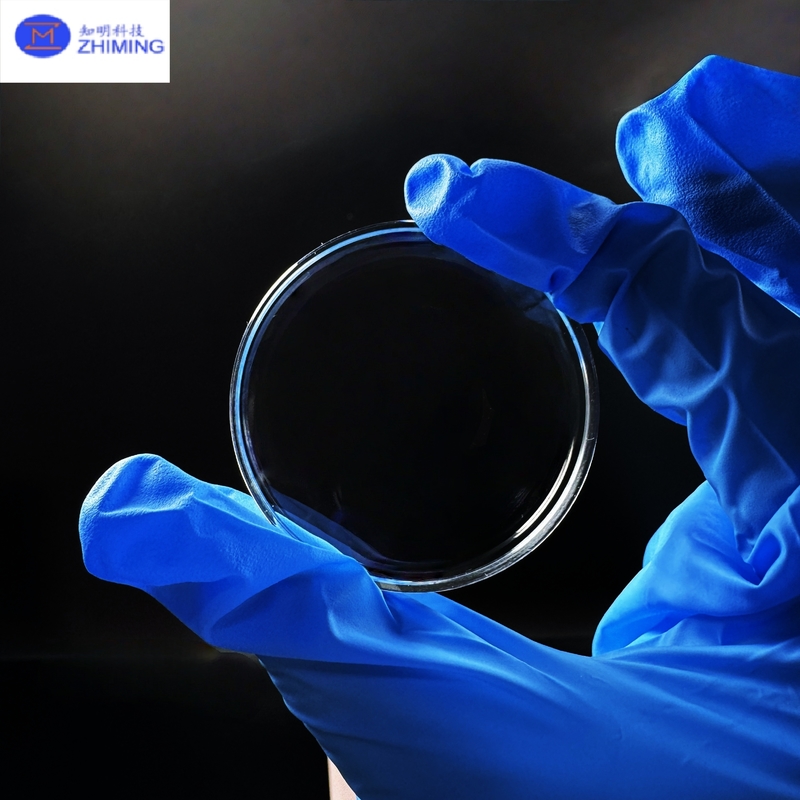

بررسی اجمالی پنجره‌های نوری یاقوت کبود

پنجره‌های نوری یاقوت کبود اجزای با کارایی بالا هستند که از اکسید آلومینیوم تک کریستالی (Al₂O₃) ساخته شده‌اند.
به دلیل ساختار کریستالی منحصر به فرد خود، پنجره‌های یاقوت کبود دارای ویژگی‌های زیر هستند:

• سختی فوق‌العاده

• انتقال نوری عالی

• پایداری حرارتی و شیمیایی برتر

• مقاومت مکانیکی استثنایی

آنها به طور گسترده در هوافضا، دفاع، اپتیک، ابزارهای پزشکی و کاربردهای صنعتی که در آن دوام و قابلیت اطمینان حیاتی است، استفاده می‌شوند.

مشخصات معمول (قابل تنظیم) پنجره نوری یاقوت کبود

• قطر: 5 میلی‌متر – 300 میلی‌متر

• ضخامت: 0.1 میلی‌متر – 20 میلی‌متر

• دقت سطح: گزینه‌های λ/10، λ/4، λ/2

• موازی بودن: ＜1 دقیقه قوسی

• کیفیت سطح: 10/5، 20/10، 40/20 (MIL-PRF-13830B)

• انتقال: ＞85٪ در طیف مرئی (بدون پوشش)

• گزینه‌های پوشش: AR، HR، دو بانده یا پوشش‌های سفارشی

بررسی اجمالی فرآیند تولید پنجره نوری یاقوت کبود

1. رشد کریستال

   • آلومینا با خلوص بالا ذوب شده و به کریستال‌های یاقوت کبود (روش‌های Czochralski یا Kyropoulos) تبدیل می‌شود.

   • کنترل دقیق، کریستال‌های منفرد بدون نقص و شفاف نوری را تضمین می‌کند.

2. برش

   • شاخه‌های یاقوت کبود با استفاده از اره‌های سیمی الماس یا برش لیزری به قطعات برش داده می‌شوند.

   • جهت‌گیری برای بهینه‌سازی خواص نوری کنترل می‌شود.

3. سنگ زنی

   • سنگ زنی مکانیکی ضخامت را کاهش می‌دهد و سطوح صاف و موازی را تضمین می‌کند.

   • ساینده‌های الماس برای شکل‌دهی دقیق استفاده می‌شوند.

4. پرداخت

   • پرداخت با دقت بالا به زبری سطح درجه نوری (RMS < 1 نانومتر) می‌رسد.

   • انتقال نهایی و کیفیت تصویربرداری را تعیین می‌کند.

5. بازرسی کیفیت

   • تداخل‌سنج‌ها، میکروسکوپ‌ها و تستر‌های انتقال، صافی، موازی بودن و شفافیت نوری را اندازه‌گیری می‌کنند.

   • فقط پنجره‌های واجد شرایط به مرحله نهایی می‌روند.

6. پوشش (اختیاری)

   • پوشش‌های AR، HR یا چند لایه برای بهبود عملکرد اعمال می‌شوند.

7. تمیز کردن و بسته‌بندی

   • تمیز کردن اولتراسونیک ذرات و آلاینده‌ها را از بین می‌برد.

   • بسته‌بندی در محیط‌های تمیز و محافظ برای جلوگیری از آسیب.

کاربردهای پنجره نوری یاقوت کبود

• سیستم‌های لیزری: پنجره‌های لیزری با قدرت بالا برای محافظت و انتقال

• هوافضا و دفاع: گنبدهای موشکی، سنسورهای هواپیما، اپتیک ماهواره‌ای

• ابزارهای UV/IR: طیف‌سنج‌های UV، آشکارسازهای IR، سیستم‌های تصویربرداری

• دستگاه‌های پزشکی: تجهیزات جراحی لیزری، آندوسکوپ‌ها، ابزارهای تشخیصی

• نظارت صنعتی: پنجره‌های کوره، سنسورهای فشار، تشخیص پلاسما

مزایای پنجره نوری یاقوت کبود

• عمر طولانی، کاهش هزینه‌های نگهداری

• عملکرد عالی در محیط‌های شدید (دمای بالا، فشار بالا، شرایط خورنده)

• انتقال نوری بالا در سراسر طیف گسترده

• کاملاً قابل تنظیم برای کاربردهای علمی، صنعتی و دفاعی متنوع

سؤالات متداول (FAQ) پنجره نوری یاقوت کبود

سؤال 1: تفاوت بین پنجره‌های یاقوت کبود و پنجره‌های کوارتز یا شیشه‌ای چیست؟
پاسخ 1: پنجره‌های یاقوت کبود بسیار سخت‌تر (Mohs 9 در مقابل Mohs 5–7) هستند، دوام بیشتری دارند و می‌توانند در برابر محیط‌های شدید مقاومت کنند. پنجره‌های کوارتز یا شیشه‌ای ارزان‌تر هستند اما برای شرایط تنش بالا یا دمای بالا مناسب نیستند.

سؤال 2: آیا می‌توان از پنجره‌های یاقوت کبود با لیزرهای پرقدرت استفاده کرد؟
پاسخ 2: بله. پنجره‌های یاقوت کبود دارای جذب کم، آستانه‌های آسیب بالا و هدایت حرارتی عالی هستند که آنها را برای کاربردهای لیزر با قدرت بالا ایده‌آل می‌کند.

سؤال 3: آیا پنجره‌های یاقوت کبود در هر دو ناحیه UV و IR شفاف هستند؟
پاسخ 3: بله. یاقوت کبود از 200 نانومتر (UV عمیق) تا 5000 نانومتر (IR میانی) را منتقل می‌کند و طیف وسیعی را پوشش می‌دهد.

سؤال 4: چه پوشش‌هایی در دسترس هستند؟
پاسخ 4: پوشش‌های ضد انعکاس (AR)، بازتاب بالا (HR)، انتقال جزئی یا چند بانده را می‌توان با توجه به الزامات کاربردی اعمال کرد.
