350um ضخامت 4h-N 4H-SEMI SIC سیلیکون کربید Wafer برای epitaxial
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMKJ |
| شماره مدل: | ویفرهای 4 اینچی sic |
پرداخت:
| مقدار حداقل تعداد سفارش: | 3PCS |
|---|---|
| قیمت: | by case |
| جزئیات بسته بندی: | بسته ویفر یک نفره در اتاق تمیز کردن 100 طبقه |
| زمان تحویل: | 1-6 هفته |
| شرایط پرداخت: | T / T ، Western Union ، MoneyGram |
| قابلیت ارائه: | 1-50 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| مواد: | SiC تک کریستال 4h-N | درجه: | درجه تولید |
|---|---|---|---|
| ضخیم: | 1.5 میلی متر | سطح: | DSP |
| درخواست: | اپیتاکسیال | قطر: | 4 اینچ |
| رنگ: | سبز | MPD: | <1cm-2 |
| برجسته کردن: | ویفر 4h-N SIC,ویفر سیلیکون کاربید 4h-N,ویفر کاربید سیلیکون 1.5 میلی متر |
||
توضیحات محصول
اندازه سفارشی2 اینچ / 3 اینچ / 4 اینچ / 6 اینچ 6H-N / 4H-SEMI / 4H-N SIC lingote/خالصی بالا 4H-N 4inch 6inch diameter 150mm سیلیکون کاربید واحد

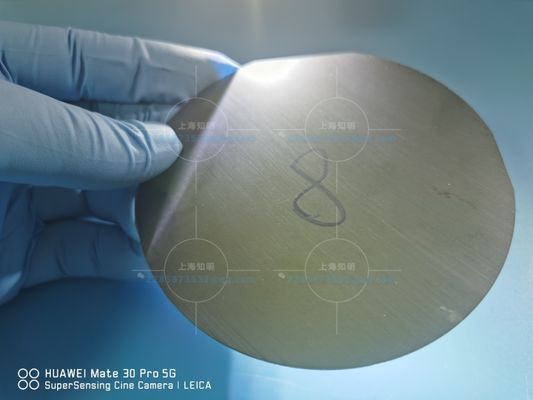

سیک وافر 4 اینچ مدل اصلی تحقیقاتی درجه 4H-N/SEMI اندازه استاندارد
درباره کریستال سیلیکون کاربید (SiC)
کربید سیلیکون (SiC) ، که به نام کاربورندوم نیز شناخته می شود، یک نیمه هادی حاوی سیلیکون و کربن با فرمول شیمیایی SiC است.SiC در دستگاه های الکترونیک نیمه هادی که در دمای بالا یا ولتاژ بالا کار می کنند استفاده می شود، یا هر دو.SiC همچنین یکی از اجزای مهم LED است، این یک بستر محبوب برای رشد دستگاه های GaN است و همچنین به عنوان یک پخش کننده گرما در LED های با قدرت بالا عمل می کند.
| مالکیت | 4H-SiC، یک کریستال | 6H-SiC، یک کریستال |
| پارامترهای شبکه | a=3.076 Å c=10.053 Å | a=3.073 Å c=15.117 Å |
| توالی انباشت | ABCB | ABCACB |
| سختي موس | ≈9.2 | ≈9.2 |
| تراکم | 3.21 گرم در سانتی متر | 3.21 گرم در سانتی متر |
| گرما. ضریب گسترش | ۴-۵×۱۰-۶/K | ۴-۵×۱۰-۶/K |
| شاخص شکستگی @750nm |
نه = 261 |
نه = 260 |
| ثابت دی الکتریک | c~9.66 | c~9.66 |
| رسانایی حرارتی (نوع N، 0.02 ohm.cm) |
a~4.2 W/cm·K@298K |
|
| رسانایی حرارتی (نیم عایق) |
a~4.9 W/cm·K@298K |
a~4.6 W/cm·K@298K |
| گپ بند | 3.23 eV | 3.02 eV |
| شکستن میدان الکتریکی | ۳-۵×۱۰۶ ولت/سانتی متر | ۳-۵×۱۰۶ ولت/سانتی متر |
| سرعت حرکت اشباع | 2.0×105m/s | 2.0×105m/s |
4H-N قطر 4 اینچ سیلیکون کربید (SiC) مشخصات بستر
| 2 اینچ قطر کربید سیلیکون (SiC) مشخصات بستر | ||||||||||
| درجه | درجه صفر MPD | درجه تولید | درجه تحقیق | نمره ي احمقانه | ||||||
| قطر | 100. mm±0.5mm | |||||||||
| ضخامت | 350μm±25μm یا 500±25μm یا دیگر ضخامت سفارشی | |||||||||
| جهت گره | خارج از محور: 4.0° به سمت <1120> ±0.5° برای 4H-N/4H-SI در محور: <0001>±0.5° برای 6H-N/6H-SI/4H-N/4H-SI | |||||||||
| تراکم میکروپیپ | ≤0 cm-2 | ≤1cm-2 | ≤5cm-2 | ≤10 cm-2 | ||||||
| مقاومت | 4H-N | 0.015~0.028 Ω•cm | ||||||||
| 6H-N | 0.02 ~ 0.1 Ω•cm | |||||||||
| 4/6H-SI | ≥1E5 Ω·cm | |||||||||
| مسکونی اصلی | {10-10}±5.0° | |||||||||
| طول مسطح اصلی | 18.5 mm±2.0 mm | |||||||||
| طول فرعی ثانویه | 10.0mm±2.0 mm | |||||||||
| جهت گیری ثانویه مسطح | سیلیکون رو به بالا: 90° CW از Prime flat ±5.0° | |||||||||
| حذف لبه | 1 میلی متر | |||||||||
| TTV/Bow/Warp | ≤10μm /≤10μm /≤15μm | |||||||||
| خشکی | Ra≤1 nm لهستانی | |||||||||
| CMP Ra≤0.5 nm | ||||||||||
| ترک های ناشی از نور با شدت بالا | هيچکدوم | 1 مجاز است، ≤2 mm | طول تجمعی ≤ 10mm، طول تک ≤2mm | |||||||
| صفحه های هکس توسط نور شدت بالا | مساحت تجمعی ≤1٪ | مساحت تجمعی ≤1٪ | مساحت کلی ≤3٪ | |||||||
| مناطق چند نوع با شدت نور بالا | هيچکدوم | مساحت کلی ≤2٪ | مساحت جمع آوری شده ≤5٪ | |||||||
| خراش های ناشی از نور شدید | 3 خراش به 1 × طول تراكمی قطر وافره | 5 خراش به طول تراكمي 1 × قطر وافره | 5 خراش به طول تراكمي 1 × قطر وافره | |||||||
| تراشه لبه | هيچکدوم | 3 اجازه داده شده، ≤0.5 میلی متر هر | 5 اجازه داده شده، هر کدام ≤1 میلی متر | |||||||

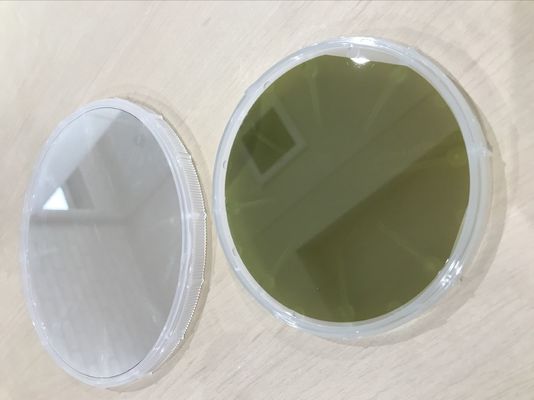

نمایشگاه تولید
|
نوع 4H-N / سی سی سی با خلوص بالا
دو اینچ 4H N-Type SiC Wafer/Ingots
وافرهای SiC 3 اینچ 4H نوع N وافرهای SiC 4 اینچ 4H نوع N وافرهای SiC 6 اینچ 4H نوع N |
4H نیمه عایق / خالصیت بالاوافرهای SiC 2 اینچ 4H نیمه عایق سازی سی سی واف
3 اینچ 4H نیمه عایق سازی سی سی واف 4 اینچ 4H نیمه عایق SiC وافر 6 اینچ 4H نیمه عایق سازی سی سی واف |
|
وافرهای SiC 6H نوع N
2 اینچ 6H N-Type SiC Wafer/Ingot |
اندازه سفارشی برای 2-6 اینچ
|
کاربردهای SiC
حوزه های کاربرد
- 1 دستگاه های الکترونیکی فرکانس بالا و قدرت بالا دیود های Schottky، JFET، BJT، PiN،
- دیود، IGBT، MOSFET
- 2 دستگاه اپتوالکترونیک: عمدتا در مواد زیربنای GaN/SiC آبی LED (GaN/SiC) استفاده می شود
>پاکتینگ

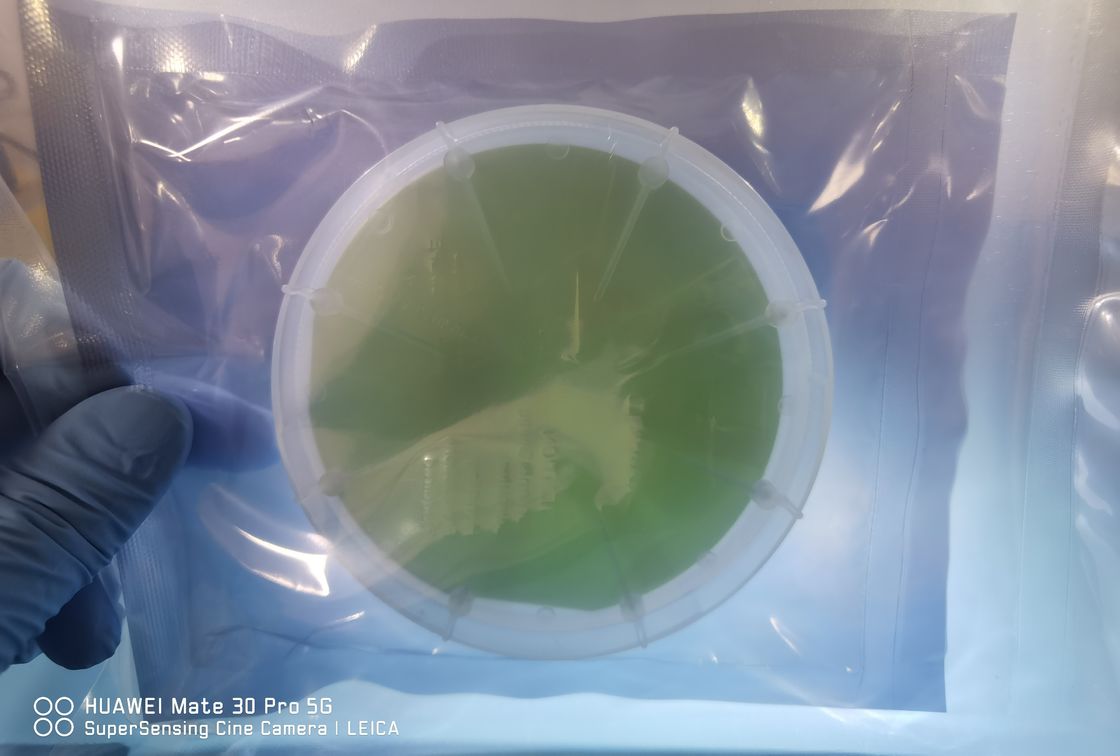

ما به تمام جزئیات بسته بندی توجه می کنیم، تمیز کردن، ضد ایستاتیک، درمان شوک.
با توجه به مقدار و شکل محصول، ما فرآیند بسته بندی متفاوتی را انتخاب خواهیم کرد! تقریباً با یک کاسه وافره یا 25 تا کاسه در اتاق تمیز 100 درجه.
طبق مقدارش
