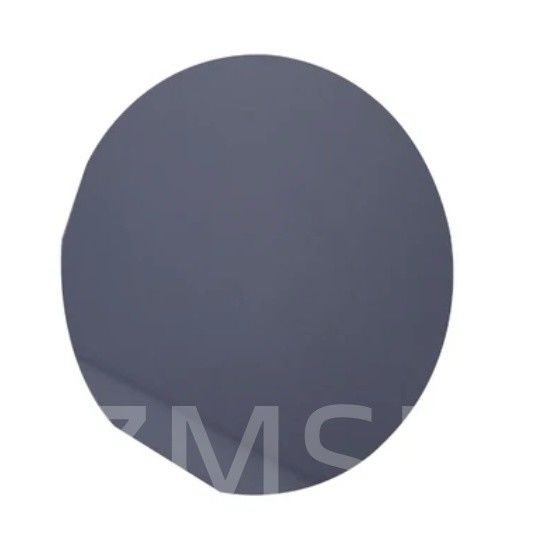

6 اینچ سی سی وفر 4H/6H-P سیلیکون کربید سبسترات DSP (111) نیمه هادی RF مایکروویو لیزر LED
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | ZMSH |
| Model Number: | Silicon Carbide |
پرداخت:
| زمان تحویل: | 2-4 هفته |
|---|---|
| Payment Terms: | 100%T/T |
|
اطلاعات تکمیلی |
|||
| مواد: | سیلیکون کاربید | قطر: | 2 اینچ 4 اینچ 6 اینچ 8 اینچ |
|---|---|---|---|
| Particle: | Free/Low Particle | Resistivity: | High/Low Resistivity |
| ضخامت: | 350 میلی متر | Surface Finish: | Single/Double Side Polished |
| درجه: | تولید / تحقیق / ساختگی | Type: | 4H/6H-P |
| برجسته کردن: | وفر DSP SiC,وفر سی سی 4H/6H-P,سی سی وفر 6 اینچی,4H/6H-P SiC Wafer,6inch SiC Wafer |
||
توضیحات محصول
6 اینچ سی سی وفر 4H/6H-P سیلیکون کربید سبسترات DSP (111) نیمه هادی RF مایکروویو لیزر LED
توضیحات سی سی وفر:
سیلیکون کربید (SiC) 6 اینچی P-Type Wafer در هر یک از پلیتیپ های 4H یا 6H. این ویژگی های مشابهی با سیلیکون کربید (SiC) N-Type Wafer دارد، مانند مقاومت در برابر دمای بالا،رسانایی حرارتی بالا، رسانایی الکتریکی بالا و غیره زیربنای SiC نوع P به طور کلی برای تولید دستگاه های قدرت، به ویژه تولید ترانزیستورهای دوقطبی دروازه ایزوله شده (IGBT) استفاده می شود.طراحی IGBT اغلب شامل اتصال P-N است، جایی که SiC نوع P می تواند برای کنترل رفتار دستگاه ها مفید باشد.
ویژگی های سی سی وفر:
1مقاومت در برابر تشعشعات:
کربید سیلیکون به شدت در برابر آسیب های تابش مقاوم است، و این باعث می شود که وافرهای 4H/6H-P SiC برای استفاده در برنامه های فضایی و هسته ای که در آن قرار گرفتن در معرض تابش قابل توجهی است، ایده آل باشد.
2-بندگاپ گسترده:
4H-SiC: فاصله باند تقریبا 3.26 eV است.
6H-SiC: فاصله باند کمی پایین تر است، در حدود 3.0 eV.
این فواصل باند گسترده اجازه می دهد که وافرهای SiC در دمای بالاتر و ولتاژ در مقایسه با مواد مبتنی بر سیلیکون کار کنند و آنها را برای الکترونیک قدرت و شرایط محیطی شدید ایده آل می کند.
3میدان الکتریکی با سرعت بالا:
وافرهای سی سی دارای میدان الکتریکی بسیار بالاتر (حدود 10 برابر سیلیکون) هستند. این امر اجازه می دهد تا دستگاه های قدرت کوچکتر و کارآمدتری که می توانند ولتاژ بالا را اداره کنند، طراحی شوند.
4. رسانایی حرارتی بالا:
SiC دارای رسانایی حرارتی عالی است (حدود 3-4 برابر بیشتر از سیلیکون) ، اجازه می دهد دستگاه های ساخته شده از این وافرها بدون گرم شدن بیش از حد با قدرت بالا کار کنند.این باعث می شود آنها را ایده آل برای برنامه های کاربردی با قدرت بالا که در آن تبعید گرما مهم است.
5تحرک الکترون بالا:
4H-SiC دارای تحرک الکترونی بالاتر (~ 950 cm2/Vs) در مقایسه با 6H-SiC (~ 400 cm2/Vs) است ، به این معنی که 4H-SiC برای کاربردهای فرکانس بالا مناسب تر است.
این تحرک الکترون بالا باعث می شود سرعت سوئیچ سریعتر در دستگاه های الکترونیکی ایجاد شود، و 4H-SiC را برای برنامه های RF و مایکروویو ترجیح می دهد.
6ثبات دمایی:
وافرهای SiC می توانند در دمای بسیار بالاتر از 300 درجه سانتیگراد کار کنند، بسیار بالاتر از دستگاه های مبتنی بر سیلیکون که به طور معمول به 150 درجه سانتیگراد محدود می شوند. این باعث می شود که آنها برای استفاده در محیط های خشن بسیار مطلوب باشند.مثل خودرو، هوافضا و سیستم های صنعتی.
7مقاومت مکانیکی بالا:
وافرهای SiC از نظر مکانیکی قوی هستند، با سختی عالی و مقاومت در برابر استرس مکانیکی. آنها برای استفاده در محیط هایی که دوام فیزیکی ضروری است مناسب هستند.
شکل سی سی وفر:
| 6 اینچ قطر کربید سیلیکون (SiC) مشخصات بستر | |||||
| درجه | تولید MPD صفر درجه (درجه Z) |
تولید استاندارد درجه (درجه P) |
نمره ي احمقانه (درجه D) |
||
| قطر | 145.5 mm ~ 150.0 mm | ||||
| ضخامت | ۳۵۰ μm ± ۲۵ μm | ||||
| جهت گره | خارج از محور: 2.0°-4.0° به سمت [1120] ± 0.5° برای 4H/6H-P، در محور: ¥111 ¥± 0.5° برای 3C-N | ||||
| تراکم میکروپیپ | 0 سانتی متر-2 | ||||
| مقاومت | p-type 4H/6H-P | ≤0.1 Ω.cm | ≤0.3 Ω.cm | ||
| جهت گیری مسطح اولیه | p-type 4H/6H-P | {1010} ± 5.0° | |||
| طول مسطح اصلی | 32.5 mm ± 2.0 mm | ||||
| طول فرعی ثانویه | 18.0 mm ± 2.0 mm | ||||
| جهت گیری ثانویه مسطح | سیلیکون رو به بالا: 90° CW از Prime flat ± 5.0° | ||||
| خارج کردن لبه | 3 میلی متر | 6 میلی متر | |||
| LTV/TTV/Bow/Warp | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| خشکی | Ra≤1 nm لهستانی | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| شکاف های لبه توسط نور شدت بالا | هيچکدوم | طول مجموع ≤ 10 میلی متر، طول تک ≤ 2 میلی متر | |||
| صفحه های هکس توسط نور شدت بالا | مساحت جمع آوری شده ≤0.05٪ | مساحت تجمعی ≤0.1% | |||
| مناطق چند نوعی با شدت نور بالا | هيچکدوم | مساحت تجمعی≤3٪ | |||
| شامل شدن کربن بصری | مساحت جمع آوری شده ≤0.05٪ | مساحت کلی ≤3٪ | |||
| خشکی های سطحی سیلیکون توسط نور شدید | هيچکدوم | طول تجمعی ≤1 × قطر وافره | |||
| تراشه های لبه ای با شدت نور بالا | هیچ کدام از آنها مجاز نیستند عرض و عمق ≥0.2mm | 5 اجازه داده شده، هر کدام ≤1 میلی متر | |||
| آلودگی سطح سیلیکون با شدت بالا | هيچکدوم | ||||
| بسته بندی | کاسه چند وافره یا ظرف تک وافره | ||||
استفاده از Wafer SiC:
برق الکترونیک:
در دیودها، MOSFET ها و IGBT ها برای ولتاژ بالا، کاربردهای دمای بالا مانند وسایل نقلیه الکتریکی، شبکه های برق و سیستم های انرژی تجدیدپذیر استفاده می شود.
دستگاه های RF و مایکروویو:
ایده آل برای دستگاه های فرکانس بالا مانند تقویت کننده های RF و سیستم های رادار.
لامپ های LED و لیزر:
SiC همچنین به عنوان یک ماده بستر برای تولید LED ها و لیزرهای مبتنی بر GaN استفاده می شود.
الکترونیک خودرو:
در قطعات محرک خودروهای الکتریکی و سیستم های شارژ استفاده می شود.
هوافضا و ارتش:
با توجه به سختی تابش و ثبات حرارتی آن ها، بادکنک های SiC در ماهواره ها، رادار های نظامی و سایر سیستم های دفاعی استفاده می شوند.
کاربرد صنعتی:
در منابع برق صنعتی، محرک های موتور و سایر سیستم های الکترونیکی با قدرت بالا و کارایی بالا استفاده می شود.

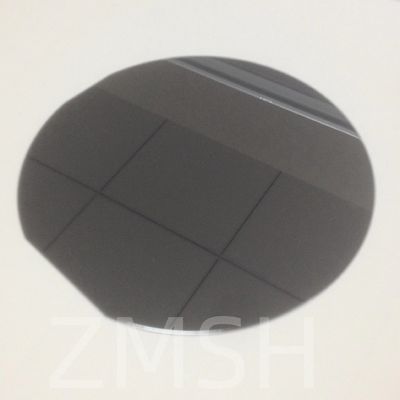

تصویر کاربرد سی سی وفر:
سفارشی سازی:
سفارشی سازی وافرهای کربید سیلیکون (SiC) برای پاسخگویی به نیازهای خاص برنامه های کاربردی پیشرفته الکترونیکی، صنعتی و علمی ضروری است.ما می توانیم طیف وسیعی از پارامترهای سفارشی را ارائه دهیم تا اطمینان حاصل شود که وافرها برای نیازهای خاص دستگاه بهینه شده انددر زیر جنبه های کلیدی سفارشی سازی وافرهای SiC آورده شده است:جهت گیری کریستال؛ قطر و ضخامت؛ نوع دوپینگ و غلظت؛ پولیش و پایان سطح؛ مقاومت؛ لایه اپیتاکسیال؛ سطوح و شکاف های جهت گیری؛سی سی بر روی سی سی و سایر ترکیبات بستر.

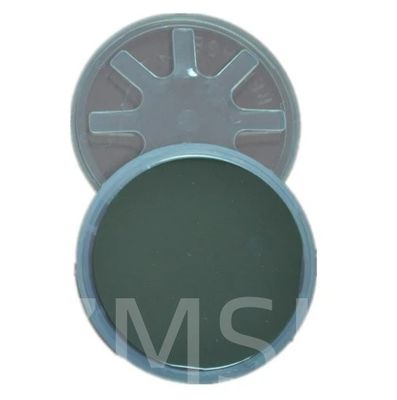

بسته بندی و حمل:
سوالات متداول:
1.س: 4H و 6H SiC چیست؟
A: 4H-SiC و 6H-SiC ساختار کریستالی شش گوشه ای را نشان می دهند، با "H" نشان دهنده تقارن شش گوشه ای و اعداد 4 و 6 لایه های سلول های واحد خود را نشان می دهند.این تغییرات ساختاری بر ساختار باند الکترونیک ماده تاثیر می گذارد، که تعیین کننده کلیدی عملکرد یک دستگاه نیمه هادی است.
2.س: سبسترات نوع P چیست؟
A: ماده نوع p یک نیمه هادی است که حامل بار مثبت دارد که به عنوان یک سوراخ شناخته می شود. سوراخ با معرفی یک ناخالصی به مواد نیمه هادی ایجاد می شود،که یک الکترون کم تر از اتم های نیمه هادی دارد.
