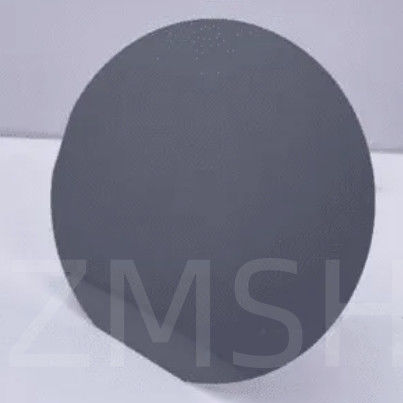

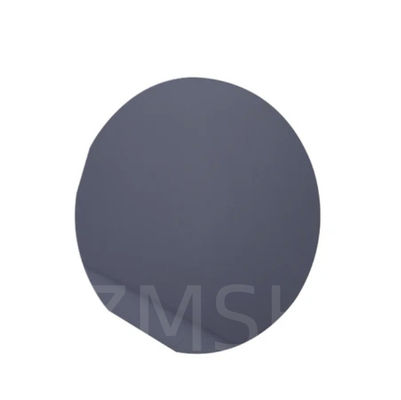

2 اینچ 4 اینچ 6 اینچ 8 اینچ 3C-N سی سی وفر سیلیکون کربید اپتوالکتونیک قدرت بالا RF LEDS
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | ZMSH |
| Model Number: | Silicon carbide wafer |
پرداخت:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
اطلاعات تکمیلی |
|||
| EPD: | ≤1E10/cm2 | ضخامت: | 50±600 میکرومتر |
|---|---|---|---|
| ذره: | ذرات آزاد/کم | حذف لبه: | ≤50 میلی متر |
| پوشش سطح: | تک / دو طرف پولیش | نوع: | 3C-N |
| مقاومت: | مقاومت بالا/کم | قطر: | 2 اینچ 4 اینچ 6 اینچ 8 اینچ |
| برجسته کردن: | 8 اينچ سيليكون كاربيد DSP,4 اينچ سيليكون كاربيد DSP,6 اينچ سيليكون كاربيد DSP,4inch Silicon Carbide DSP,6inch Silicon Carbide DSP |
||
توضیحات محصول
2 اینچ 4 اینچ 6 اینچ 8 اینچ 3C-N سی سی وفر سیلیکون کربید اپتوالکتونیک قدرت بالا RF LEDS
توضیحات 3C-N SiC Wafer:
در مقایسه با 4H-Sic، اگرچه فاصله بین 3C سیلیکون کارباید
(3C SiC)
کمتر است، تحرک حامل آن، و رسانایی حرارتی و خواص مکانیکی بهتر از 4H-SiC است. علاوه بر این،تراکم نقص در رابط بین اکسید عایق qate و 3C-sic کمتر است. که برای تولید دستگاه های ولتاژ بالا، بسیار قابل اعتماد و طولانی مدت مفیدتر است.دستگاه های مبتنی بر 3C-SiC عمدتاً بر روی زیربناهای Si با عدم تطابق شبکه بزرگ و عدم تطابق ضریب انبساط حرارتی بین Si و 3C SiC تهیه می شوند که منجر به تراکم نقص بالا می شود، که بر عملکرد دستگاه ها تأثیر می گذارد. علاوه بر این، وافرهای 3C-SiC با هزینه پایین تأثیر قابل توجهی در بازار دستگاه های قدرت در محدوده ولتاژ 600v-1200v خواهند داشت.سرعت بخشیدن به پیشرفت کل صنعتبنابراین، توسعه گان بزرگ 3C-SiC اجتناب ناپذیر است.
شخصیت 3C-N SiC Wafer:
1ساختار کریستالی: 3C-SiC دارای یک ساختار کریستالی مکعب است، برخلاف انواع متداول تر شش گوشه ای 4H-SiC و 6H-SiC. این ساختار مکعب در کاربردهای خاص مزایای خاصی را ارائه می دهد.
2فاصله باند: فاصله باند 3C-SiC حدود 2.2 eV است، که آن را برای برنامه های کاربردی در اپتو الکترونیک و الکترونیک با دمای بالا مناسب می کند.
3. رسانایی حرارتی: 3C-SiC دارای رسانایی حرارتی بالا است که برای برنامه هایی که نیاز به انتشار گرما کارآمد دارند مهم است.
4سازگاری: با فناوری های پردازش سیلیکون استاندارد سازگار است و امکان ادغام آن با دستگاه های موجود مبتنی بر سیلیکون را فراهم می کند.
شکل 3C-N SiC Wafer:
| مالکیت | نوع N 3C-SiC، یک کریستال |
| پارامترهای شبکه | a=4.349 Å |
| توالی انباشت | ABC |
| سختي موس | ≈9.2 |
| گرما. ضریب گسترش | 3.8×10-6/K |
| ثابت دی الکتریک | c~9.66 |
| فاصله بین باند ها | 2.36 eV |
| شکستن میدان الکتریکی | 2-5×106V/cm |
| سرعت حرکت اشباع | 2.7×107m/s |
| درجه | درجه تولید MPD صفر (درجه Z) | درجه تولید استاندارد (درجه P) | درجه ساختگی (درجه D) |
| قطر | 145.5 mm ~ 150.0 mm | ||
| ضخامت | ۳۵۰ μm ± ۲۵ μm | ||
| جهت گره | خارج از محور: 2.0°-4.0° به سمت [1120] ± 0.5° برای 4H/6H-P، در محور: ¥111 ¥± 0.5° برای 3C-N | ||
| تراکم میکروپیپ | 0 سانتی متر-2 | ||
| مقاومت | ≤0.8 mΩ cm | ≤1 m Ω ̊cm | |
| جهت گیری مسطح اولیه | {110} ± 5.0° | ||
| طول مسطح اصلی | 32.5 mm ± 2.0 mm | ||
| طول فرعی ثانویه | 18.0 mm ± 2.0 mm | ||
| جهت گیری ثانویه مسطح | سیلیکون رو به بالا: 90° CW از Prime flat ± 5.0° | ||
| خارج کردن لبه | 3 میلی متر | 6 میلی متر | |
| LTV/TTV/Bow/Warp | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |
| خشکی | Ra≤1 nm لهستانی | ||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||
| شکاف های لبه توسط نور شدت بالا | هيچکدوم | طول مجموع ≤ 10 میلی متر، طول تک ≤ 2 میلی متر | |
| صفحه های هکس توسط نور شدت بالا | مساحت جمع آوری شده ≤0.05٪ | مساحت تجمعی ≤0.1% | |
| مناطق چند نوعی با شدت نور بالا | هيچکدوم | مساحت تجمعی≤3٪ | |
| شامل شدن کربن بصری | مساحت جمع آوری شده ≤0.05٪ | مساحت کلی ≤3٪ | |
| خشکی های سطحی سیلیکون توسط نور شدید | هيچکدوم | طول تجمعی ≤1 × قطر وافره | |
| تراشه های لبه ای با شدت نور بالا | هیچ کدام از آنها مجاز نیستند عرض و عمق ≥0.2mm | 5 اجازه داده شده، هر کدام ≤1 میلی متر | |
| آلودگی سطح سیلیکون با شدت بالا | هيچکدوم | ||
| بسته بندی | کاسه چند وافره یا ظرف تک وافره | ||
کاربردهای 3C-N SiC Wafer:
1برق الکترونیک:وافرهای 3C-SiC در دستگاه های الکترونیکی با قدرت بالا مانند MOSFET ها (ترانزیستورهای اثر میدان فلزی اکسید نیمه هادی) و دیود های Schottky به دلیل ولتاژ شکستگی بالا استفاده می شوند، رسانایی حرارتی بالا و مقاومت کم.
2دستگاه های RF و مایکروویو: The high electron mobility and superior thermal conductivity of 3C-SiC make it suitable for applications in radio frequency (RF) and microwave devices like high-power amplifiers and high-frequency transistors.
3اپتوالکترونیک: وافرهای 3C-SiC در توسعه دستگاه های اپتوالکترونیک مانند دیودهای تابش نور (LED) ، فتودتکتورها،و دیود های لیزری به دلیل فاصله باند گسترده و خواص حرارتی عالی آنها.
4دستگاه های MEMS و NEMS: سیستم های میکرو الکترومکانیکی (MEMS) و سیستم های نانو الکترومکانیکی (NEMS) برای پایداری مکانیکی خود از وافرهای 3C-SiC بهره مند می شوند.قابلیت کار در دمای بالا، و بی عمل بودن شیمیایی.
5سنسورها: وافرهای 3C-SiC در تولید سنسورها برای محیط های خشن مانند سنسورهای دمای بالا، سنسورهای فشار، سنسورهای گاز و سنسورهای شیمیایی استفاده می شوند.به خاطر محکم بودن و ثبات آن ها.
6سیستم های شبکه برق: در سیستم های توزیع و انتقال برق، وافرهای 3C-SiC در دستگاه ها و اجزای ولتاژ بالا برای تبدیل برق کارآمد و کاهش تلفات انرژی استفاده می شوند.
7هوافضا و دفاع: تحمل درجه حرارت بالا و سختی تشعشعات 3C-SiC آن را برای برنامه های هوافضا و دفاعی، از جمله در قطعات هواپیما، سیستم های رادار،و دستگاه های ارتباطی.
8ذخیره سازی انرژی: وافرهای 3C-SiC به دلیل رسانایی حرارتی بالا و ثبات در شرایط سخت عملیاتی در کاربردهای ذخیره سازی انرژی مانند باتری ها و ابرکنداستورها استفاده می شوند.
صنعت نیمه هادی: وافرهای 3C-SiC همچنین در صنعت نیمه هادی برای توسعه مدارهای یکپارچه پیشرفته و اجزای الکترونیکی با عملکرد بالا استفاده می شود.
تصویر کاربرد 3C-N SiC Wafer:

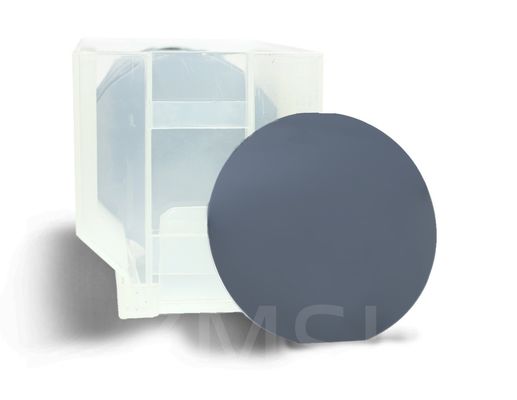

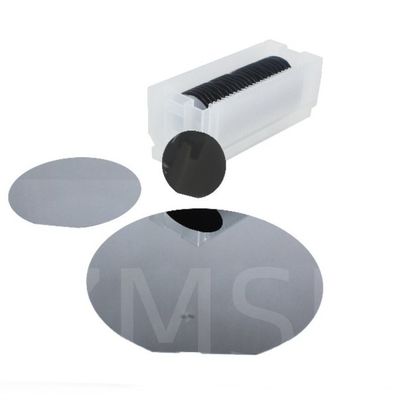

بسته بندی و حمل:
سوالات متداول:
1سوال: تفاوت بین 4H و 3C چیست؟سیلیکون کاربید؟
A:در مقایسه با 4H-SiC، اگرچه فاصله بین کاربید سیلیکون 3C (3C SiC) کمتر است، اما تحرک حامل، رسانایی حرارتی و خواص مکانیکی آن از 4H-SiC بهتر است
2.س: صمیمیت الکترونی 3C SiC چیست؟
A: صمیمیت الکترونی SIC 3C، 6H و 4H (0001) به ترتیب 3.8eV، 3.3eV و 3.1eV است.
