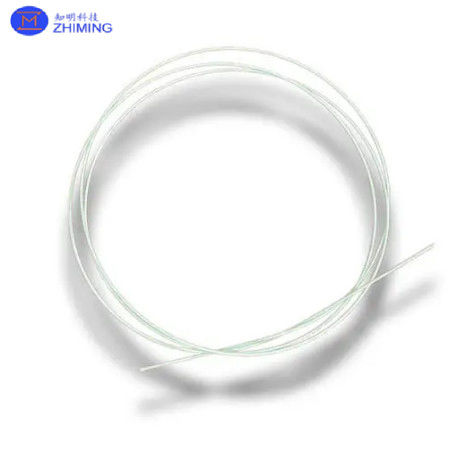

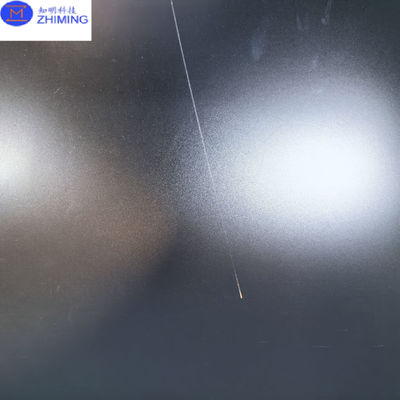

فیبر YAG برای شبکه ارتباطات نوری مقاومت کششی >2200 MPa Dia 25-500 μm محور A، محور C
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
| شماره مدل: | فیبر YAG |
پرداخت:
| زمان تحویل: | 2-4 هفته |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| قطر: | 25-500 میکرومتر | طول: | استاندارد 1 متر، حداکثر 30 متر |
|---|---|---|---|
| رسانایی حرارتی: | ~22 W/m·K | عبور: | > 80٪ (400-3000 نانومتر) |
| شاخص انكسار: | ~1.7 @ λ=1.55 میکرومتر | جهت گیری فیبر: | محور a، محور c |
| برجسته کردن: | فیبر YAG در محور a,شبکه ارتباطات نوری فیبر YAG,2200 MPa فیبر YAG,Optic Communication Network YAG Fiber,2200 MPa YAG Fiber |
||
توضیحات محصول
فیبر YAG برای شبکه ارتباطات نوری مقاومت کششی >2200 MPa Dia 25-500 μm محور a، محور c
خلاصه
فیبر YAG (Yttrium Aluminum Garnet) ، یک ماده بسیار با دوام و متنوع است که برای پاسخگویی به خواسته های سختگیرانه شبکه های ارتباطات نوری، برنامه های سنجش،و سیستم های لیزری با قدرت بالااین فیبر به خاطر خواص حرارتی عالی و مقاومت کششی بالا شناخته شده است، این فیبر در محیط هایی که به اجزای نوری قوی و قابل اعتماد نیاز دارند، انتخاب ترجیحی است.فیبر YAG که در اینجا توضیح داده شده است دارای یک مقاومت کششی بیش از 2200 MPa است و سازگاری را در جهت گیری های مختلف فیبر ارائه می دهد، از جمله پیکربندی محور a و محور c. سازگاری آن با مشخصات سفارشی آن را برای برنامه های کاربردی پیشرفته در فیبر نوری مناسب می کند،از جمله سنجش درجه حرارت بالا و انتقال قدرت نوری.
مالکیت
بخش های زیر نگاهی مفصل به خواص فیبر 1 و فیبر 2 YAG ارائه می دهند:
-
قطر: قطر فیبر های YAG بین 25 تا 500 میکرومتر است که انعطاف پذیری در انتخاب فیبر بر اساس نیازهای برنامه را فراهم می کند. فیبر 1 دارای قطر بین 100 تا 500 μm است.در حالی که فیبر 2 طیف باریک تری از 25 μm را ارائه می دهدمناسب برای کاربردهایی که نیاز به ابعاد دقیق فیبر دارند.
-
طول: طول فیبر بین گزینه های استاندارد و سفارشی متفاوت است. فیبر 1 دارای طول استاندارد 30 سانتی متر با حداکثر طول 1 متر است، در حالی که فیبر 2 طول های طولانی را فراهم می کند.استاندارد سازی در 1 متر و سفارشی سازی تا 30 متر، پشتیبانی از نصب شبکه های گسترده تر.
-
نقطه ذوب: فیبر های YAG دارای نقطه ذوب بالایی هستند که انعطاف پذیری آنها را در محیط های دمای شدید افزایش می دهد. فیبر 1 به نقطه ذوب 2130 ° C می رسد،در حالی که فیبر 2 دارای یک آستانه کمی پایین تر از 2072 ° C است.
-
رسانایی حرارتی: فیبر 1 با رسانایی حرارتی بالا حدود 22 W/m·K متمایز می شود، که باعث از بین رفتن گرمای کارآمد می شود.این باعث می شود که آن را یک انتخاب ایده آل برای قدرت بالا و کاربردهای حساس به درجه حرارت.
-
انتقال: هر دو فیبر نشان دهنده سطوح انتقال بیش از 80٪ در طیف گسترده ای از طول موج 400-3000 nm هستند،اطمینان از حداقل از دست دادن سیگنال و حفظ یکپارچگی قوی سیگنال در مسافت های طولانی تر.
-
یون های دوپینگ: فیبر 1 از گزینه های دوپینگ سفارشی، از جمله یون های Cr3 + و Mn2 + پشتیبانی می کند، که ویژگی های نوری تخصصی را برای برنامه های پیشرفته مانند لیزرهای تنظیم پذیر فراهم می کند.شامل یون های دوپینگ نمی شود، برای کاربردهایی که یک فیبر YAG خالص ترجیح داده می شود.
-
جهت گیری فیبر: جهت گیری فیبر برای پاسخگویی به نیازهای خاص برنامه متفاوت است. فیبر 1 جهت گیری در <111>، <110> و <100> پیکربندی را ارائه می دهد، در حالی که فیبر 2 از جهت گیری محور a و محور c پشتیبانی می کند،امکان عملکرد متناسب در تنظیمات مختلف نوری.
-
شاخص انكسار: فیبر 1 دارای شاخص کسر حدود 1.7 در طول موج 1.55 μm است که با استانداردهای مخابراتی مطابقت دارد.فیبر 2 شاخص کسر را مشخص نمی کند اما برای اکثر برنامه های انتقال نوری مناسب است.
-
قدرت کششی: فیبر 2 دارای یک مقاومت کششی قابل توجهی بیش از 2200 MPa است که دوام و مقاومت در برابر استرس مکانیکی را تضمین می کند و آن را برای محیط های چالش برانگیز مناسب می کند.مقاومت کششی فیبر 1 ′ مشخص نیست، نشان می دهد که ممکن است بر اساس موارد استفاده طراحی شود.
-
از دست دادن: با سطح از دست دادن کمتر از 10 دی سی بی در هر متر در 300 μm، فیبر 2 نرخ کاهش کم را ارائه می دهد و کیفیت سیگنال را در مسافت های طولانی افزایش می دهد.این ویژگی برای شبکه های ارتباطی با کارایی بالا ضروری است.
-
شبكه ي پنج ثانيه اي: فیبر 2 ارائه می دهد گزینه های شبکه فمتو ثانیه ای سفارشی، اجازه می دهد تا برای مدیریت دقیق طول موج در برنامه های کاربردی که نیاز به ویژگی های گسترش نور متناسب.فیبر 1 شامل شبکه فمتوسکنید نمی شود.
| پارامتر | فیبر 1 | فیبر 2 |
| قطر | 100 تا 500 μm | 25 تا 500 μm |
| طول | استاندارد 30 سانتی متر، حداکثر 1 متر | استاندارد 1 متر، حداکثر 30 متر |
| نقطه ذوب | ۲۱۳۰°C | 2072°C |
| رسانایی حرارتی | ~22 W/m·K | N/A |
| انتقال | > 80% (400-3000 نانومتر) | > 80% (400-3000 نانومتر) |
| یون های دوپینگ | Cr3+، Mn2+ (تخصیص پذیر) | N/A |
| جهت گیری فیبر | <111>، <110>، <100 | محور a، محور c |
| شاخص انكسار | ~1.7 @ λ=1.55 μm | N/A |
| قدرت کششی | N/A | >2200 MPa |
| از دست دادن | N/A | < 10 دی سی بی (m، 300 μm) |
| شبكه ي پنج ثانيه اي | N/A | قابل تنظیم |
| درخواست ها | حسگر درجه حرارت بالا، لیزر تنظیم پذیر | حسگرهای فیبر، شبکه های فیبر، انتقال قدرت نوری و غیره |
برنامه های کاربردی
خواص منحصر به فرد فیبر YAG آن را برای طیف وسیعی از کاربردهای پیشرفته مناسب می کند:
-
سنجش درجه حرارت بالا: رسانایی حرارتی بالا و نقاط ذوب فیبر های YAG، به ویژه فیبر 1، آنها را برای کاربردهای سنجش دمای بالا ایده آل می کند. این شامل فرآیندهای صنعتی، هوافضا،و محیط هایی که مقاومت در برابر دما بسیار مهم است..
-
لیزرهای تنظیم پذیر: با گزینه ای برای یون های دوپینگ در فیبر 1، فیبر های YAG می توانند برای ایجاد لیزرهای تنظیم پذیر استفاده شوند، که امکان استفاده در طیف سنجی، پردازش مواد،و تجهیزات پزشکی که نیاز به خروجی طول موج متغیر دارند.
-
شبکه های ارتباطات نوری: فیبر 2 با مقاومت کششی بالا و از دست دادن کم، برای استفاده در شبکه های ارتباطات نوری بهینه شده است.دوام و کارایی انتقال آن را برای انتقال داده های دور با حداقل تخریب سیگنال مناسب می کند.
-
سنسورهای فیبر: هر دو فیبر 1 و فیبر 2 می توانند به عنوان اجزای سنسورهای فیبر نوری برای نظارت بر فشار، دمای و فشار، استفاده شوند.معمولاً در نظارت بر سلامت ساختاری و کاربردهای سنجش صنعتی استفاده می شود.
-
شبکه های فیبر: شبكه فمتوسكوند قابل تنظیم در Fiber 2 امکان کنترل دقیق بر خواص انتقال نور را فراهم می کند، که در برنامه های کاربردی مورد نیاز فیلتر سازی نوری با دقت بالا مفید است.از جمله در مخابرات و سنجش.
-
انتقال قدرت نوری: به دلیل انعطاف پذیری و خواص حرارتی عالی آن، فیبر YAG همچنین برای برنامه هایی که نیاز به انتقال قدرت نوری بالا دارند مناسب است.اطمینان از ثبات و کارایی در تنظیمات انرژی فشرده.
پرسش و پاسخ
س1: مزایای اصلی استفاده از فیبر YAG در شبکه های ارتباطات نوری چیست؟
A1: فیبر YAG به دلیل مقاومت کششی بالا (بیش از 2200 MPa در فیبر 2) ، طیف گسترده ای از انتقال و مقاومت در برابر استرس حرارتی شناخته شده است.این ویژگی ها باعث می شود که آن را برای محیط هایی که نیاز به دوام دارند، ایده آل کند، بهره وری و انعطاف پذیری در برابر دمای بالا، اطمینان از عملکرد قابل اعتماد در انتقال داده های دور و تاسیسات شبکه.
س2: آیا می توان فیبر های YAG را برای برنامه های کاربردی طول موج خاص سفارشی کرد؟
A2: بله، فیبر YAG می تواند با تنظیم یون های دوپینگ (همانطور که در فیبر 1 با یون های Cr3 + و Mn2 + دیده می شود) و استفاده از شبکه فمتوسکن در فیبر 2) به کاربردهای خاص متناسب باشد.این ویژگی ها اجازه می دهد تا سفارشی سازی خواص نوری، از جمله انتخابی طول موج، باعث می شود که فیبرهای YAG برای لیزرهای تنظیم پذیر و برنامه های سنجش دقیق بسیار کاربردی باشند.
سوال 3: نقطه ذوب بالای فیبر YAG چگونه بر کاربرد آن در محیط های با دمای بالا تاثیر می گذارد؟
A3: با نقطه ذوب بیش از 2000 درجه سانتیگراد، الیاف YAG بسیار مقاوم به تجزیه حرارتی هستند، که آنها را برای استفاده در محیط های دمای شدید مناسب می کند.مانند فرایندهای صنعتی با دمای بالا یا کاربردهای هوافضا که مقاومت گرما حیاتی است.
سوال 4: مزیت شبکه فمتوسکندی سفارشی سازی شده در فیبر 2 چیست؟
A4: شبکه ی فمت ثانیه ای امکان کنترل دقیق ویژگی های گسترش نور در داخل فیبر را فراهم می کند، که امکان استفاده از برنامه هایی را فراهم می کند که نیاز به فیلتر کردن دقیق طول موج و مدیریت سیگنال دارند.این سفارشی سازی به ویژه برای مخابرات و سنجش با وضوح بالا مفید است، جایی که یکپارچگی سیگنال ضروری است.
س5: مقاومت کششی بالا فیبر 2 از چه روشی به عملکرد آن در ارتباطات نوری کمک می کند؟
A5: مقاومت کششی بیش از 2200 MPa باعث می شود که فیبر 2 با دوام قابل توجهی و مقاومت در برابر استرس مکانیکی،کاهش خطر شکستن و حفظ عملکرد در تاسیسات چالش برانگیزاین قدرت باعث می شود که آن را برای استفاده در فضای باز، کابل سازی زیر دریایی و سایر محیط های شبکه ای سخت مناسب کند.
س6: آیا محدودیت هایی برای استفاده از فیبر YAG در کاربردهای دمای پایین وجود دارد؟
A6: در حالی که فیبر های YAG در محیط های با دمای بالا و استرس بالا عملکرد فوق العاده خوبی دارند،رسانایی حرارتی بالا ممکن است برای کاربردهای دمای پایین که عملکرد حرارتی آن ها کمتر حیاتی است، لازم نباشد.در چنین مواردی، انواع دیگر فیبر بهینه شده برای کار در دمای پایین ممکن است مقرون به صرفه تر باشد.
سوال 7: رسانایی حرارتی فیبر YAG چگونه از کاربردهای انتقال نوری با قدرت بالا بهره مند می شود؟
A7: رسانایی حرارتی بالا (~ 22 W / m · K در فیبر 1) اجازه می دهد تا از بین رفتن گرما در طول انتقال نوری با قدرت بالا، کاهش خطر آسیب حرارتی و بهبود ثبات.این ویژگی در برنامه هایی که در آن قدرت نوری بالا در مسافت های طولانی منتقل می شود ضروری است، اطمینان از عملکرد ثابت.
س8: آیا فیبر 2 برای کاربردهایی که نیاز به فیلتر دقیق طول موج دارند مناسب است؟
A8: بله، شبكه فمتوسكند قابل تنظیم Fiber 2 ′′ اجازه می دهد تا کنترل بیشتر بر گسترش نور در داخل فیبر،که آن را انتخاب عالی برای برنامه هایی که نیاز به فیلتر کردن طول موج خاص دارند، مانند سیستم های مخابراتی و سنسور که دقت بسیار مهم است.
س9: کدام صنایع بیشترین سود را از کاربردهای فیبر YAG می گیرند؟
A9: صنایع از جمله مخابرات، هوافضا، فناوری پزشکی، تولید صنعتی و نظارت بر محیط زیست از دوام و مقاومت حرارتی فیبر YAG بهره مند می شوند.و گزینه های سفارشی سازیاین بخش ها اغلب به فیبرهای با عملکرد بالا نیاز دارند که می توانند در شرایط شدید مقاومت کنند و نتایج ثابت را ارائه دهند.
نتیجه گیری
فیبر YAG، با طیف متنوعی از خواص خود، برای کاربردهای پیشرفته نوری، به ویژه در محیط های با استرس بالا و دمای بالا مورد استفاده قرار می گیرد.شبکه های ارتباطات نوری، یا برنامه های کاربردی با قدرت بالا، انعطاف پذیری و سازگاری فیبر YAG یک راه حل را ارائه می دهد که نیازهای صنایع مدرن مبتنی بر فناوری را برآورده می کند.
