کوره SiC کوره رشد سی سی اینگوت کوره رشد 4 اینچ 6 اینچ 8 اینچ PVT Lely روش TSSG LPE نرخ رشد بالا
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| زمان تحویل: | 6- 8 موث |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 5 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| Heating Method: | Graphite Resistance Heating | Input Power: | Three-phase, five-wire AC 380V ± 10% 50Hz~60Hz |
|---|---|---|---|
| حداکثر دمای گرمایش: | 2300 درجه سانتیگراد | Rated Heating Power: | 80kW |
| Heater Power Range: | 35kW ~ 40kW | مصرف انرژی در هر چرخه: | 3500kW · H ~ 4500kW · ساعت |
| Crystal Growth Cycle: | 5D ~ 7D | Main Machine Size: | 2150mm x 1600mm x 2850mm (Length x Width x Height) |
| برجسته کردن: | کوره رشد 8 اینچی سی سی اینگوت,کوره رشد 6 اینچی سی سی اینگوت,4 اینچ کوره رشد سی سی اینگوت,6 inch SiC Ingot Growth Furnance,4 inch SiC Ingot Growth Furnance |
||
توضیحات محصول
کوره SiC کوره رشد SiC Ingot 4 اینچ 6 اینچ 8 اینچ،PVT روش Lely TSSG LPE نرخ رشد بالا
خلاصه ی کارگاه رشد سی سی اینگوت
کوره رشد سی سی اینگوت برای رشد موثر کریستال کربید سیلیکون با استفاده از گرمایش مقاومت گرافیت طراحی شده است.با حداکثر دمای گرمایش 2300 درجه سانتیگراد و قدرت 80 کیلو وات کار می کندکوره مصرف انرژی بین 3500kW·h و 4500kW·h را در هر چرخه با چرخه رشد کریستال از 5D تا 7D پشتیبانی می کند. اندازه کوره 2150mm x 1600mm x 2850mm است.و سرعت جریان آب خنک کننده 6 متر در ساعت است.کوره در محیط خلاء با آرگون و نیتروژن به عنوان گاز های جوی کار می کند و تولید کیفیت بالا را تضمین می کند.

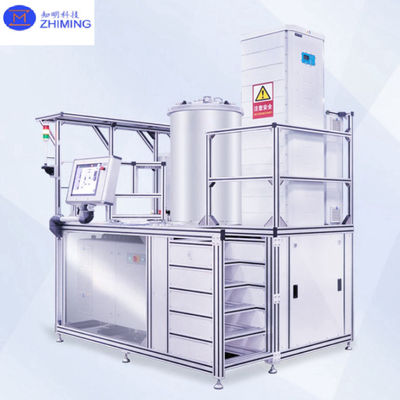

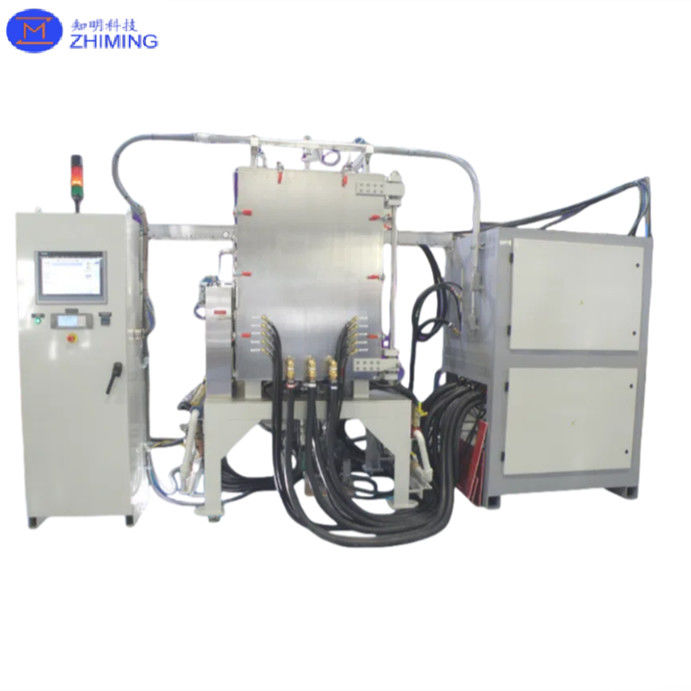

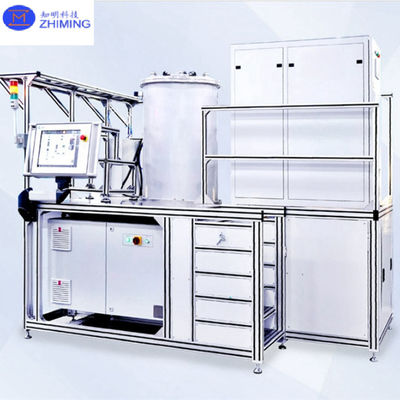

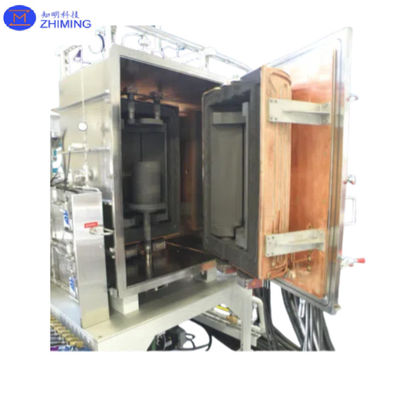

SiC Ingot Growth Furnace عکس
نوع کریستالی خاص کوره رشد سی سی اینگوت ما
SiC دارای بیش از 250 ساختار کریستالی است، اما فقط نوع 4HC می تواند برای دستگاه های قدرت SiC استفاده شود.ZMSH با موفقیت به مشتریان در رشد این نوع کریستال خاص چندین بار با استفاده از کوره خود کمک کرده است.
کوره رشد سی سی اینگوت ما برای رشد کریستالی کربید سیلیکون (SiC) با کارایی بالا طراحی شده است، قادر به پردازش وافرهای سی سی 4 اینچی، 6 اینچی و 8 اینچی است.با استفاده از تکنیک های پیشرفته ای مانند PVT (تولید بخار فیزیکی)، Lely، TSSG (طریقه گرادیانت دمایی) ، و LPE (Epitaxy فاز مایع) ، کوره ما از نرخ رشد بالا پشتیبانی می کند در حالی که کیفیت کریستالی مطلوب را تضمین می کند.
این کوره برای رشد ساختارهای کریستالی مختلف SiC طراحی شده است، از جمله 4H رسانا، 4H نیمه عایق و سایر انواع کریستال، مانند 6H، 2H و 3C.این ساختارها برای تولید دستگاه های قدرت SiC و نیمه هادی ها بسیار مهم هستند، که برای برنامه های کاربردی در الکترونیک قدرت، سیستم های انرژی کارآمد و دستگاه های ولتاژ بالا ضروری است.
کوره SiC ما کنترل دما دقیق و شرایط رشد کریستال یکنواخت را تضمین می کند، تولید اینگوت های SiC با کیفیت بالا و وافرها را برای کاربردهای نیمه هادی پیشرفته امکان پذیر می کند.
ماسی سی اینگوتمزیت "فرنشت رشد"
1-طراحی میدان حرارتی منحصر به فرد
- گرادیانت دمای محوری قابل کنترل است، گرادیانت دمای شعاعی قابل تنظیم است و مشخصات دمای صاف است، که منجر به یک رابط رشد کریستال می شود که تقریبا مسطح است،در نتیجه افزایش ضخامت استفاده از کریستال.
- مصرف کمتر مواد اولیه: میدان حرارتی داخلی به طور مساوی توزیع می شود و توزیع یکسانی تر دمای مواد اولیه را تضمین می کند.بهبود قابل توجهی در استفاده از پودر و کاهش ضایعات.
- هیچ اتصال قوی بین دمای محوری و شعاعی وجود ندارد، که کنترل دقیق گرادیانت دمای محوری و شعاعی را امکان پذیر می کند.اين کليد حل فشار بلور و کاهش چگالي خلع بلور است.
2- دقت کنترل بالا
کوره رشد سی سی اینگوت به طور خاص برای تولید کریستال های کربید سیلیکون (SiC) با کیفیت بالا طراحی شده است، که برای کاربردهای نیمه هادی، از جمله الکترونیک قدرت،اپتو الکترونیکSiC یک ماده حیاتی در تولید قطعات است که نیاز به رسانایی حرارتی بالا، بهره وری الکتریکی و دوام دارد.کوره ما مجهز به سیستم های کنترل پیشرفته برای اطمینان از ثبات، عملکرد مطلوب و کیفیت کریستال.
تجهیزات دارای دقت استثنایی با دقت تغذیه 0.0005٪، دقت جریان گاز ± 0.05 L/h، دقت کنترل دمای ± 0.5 °C،و دقت کنترل فشار اتاق ±10 Paاین پارامترهای دقیق یک محیط رشد کریستالی پایدار و یکنواخت را ایجاد می کنند که برای تولید لیوان های SiC با پاکیزگی بالا و وافرهایی با حداقل نقص ضروری است.
اجزای کلیدی سیستم، مانند دریچه متناسب، پمپ مکانیکی، اتاق خلاء، اندازه گیری جریان گاز و پمپ مولکولی، به طور همزمان کار می کنند تا عملکرد قابل اعتماد را تضمین کنند.بهبود استفاده از مواداین عناصر به توانایی کوره برای تولید کریستال های SiC با کیفیت بالا که با استانداردهای سختگیر صنعت نیمه هادی مطابقت دارند، کمک می کنند.
تکنولوژی ZMSH® آخرین پیشرفت ها را در فرآیندهای رشد کریستال ادغام می کند و بالاترین استانداردهای تولید کریستال SiC را تضمین می کند.با افزایش تقاضا برای قطعات مبتنی بر SiC با عملکرد بالا، تجهیزات ما برای پشتیبانی از صنایع مانند الکترونیک قدرت، انرژی های تجدید پذیر و توسعه تکنولوژی پیشرفته طراحی شده است،ایجاد نوآوری در راه حل های انرژی کارآمد و کاربردهای پایدار.
3- کار خودکار
پاسخ خودکارنظارت بر سیگنال، بازخورد سیگنال
آلارم اتوماتیکهشدار تجاوز از محدودیت، ایمنی پویا
کنترل اتوماتیکنظارت در زمان واقعی و ذخیره پارامترهای تولید، دسترسی از راه دور و کنترل.
درخواست فعالسیستم متخصص، تعامل انسان و ماشین
کوره SiC ZMSH مجهز به اتوماسیون پیشرفته برای عملکرد کارآمد است.پاسخ خودکاربا نظارت و بازخورد سیگنالآلارم های اتوماتیکبرای شرایط بیش از حد، وکنترل اتوماتیکبرای نظارت بر پارامتر در زمان واقعی با دسترسی از راه دور.درخواست های فعالبرای پشتیبانی متخصص و تعامل یکپارچه انسان و ماشین.
این ویژگی ها وابستگی انسان را کاهش می دهند، کنترل فرآیند را افزایش می دهند و تولید بیگ سی سی با کیفیت بالا را تضمین می کنند و از بهره وری تولید در مقیاس بزرگ پشتیبانی می کنند.
ورق اطلاعات کوره رشد سنگ SiC ما
| کوره 6 اينچي | فانوس 8 اينچي | ||
| پروژه | پارامتر | پروژه | پارامتر |
| روش گرم کردن | گرمایش مقاومت گرافیت | روش گرم کردن | گرمایش مقاومت گرافیت |
| قدرت ورودی | سه فاز، پنج سیم AC 380V ± 10٪ 50Hz ~ 60Hz | قدرت ورودی | سه فاز، پنج سیم AC 380V ± 10٪ 50Hz ~ 60Hz |
| حداکثر دمای گرمایش | ۲۳۰۰ درجه سانتیگراد | حداکثر دمای گرمایش | ۲۳۰۰ درجه سانتیگراد |
| قدرت گرمایش نامی | 80 کیلووات | قدرت گرمایش نامی | 80 کیلووات |
| محدوده قدرت گرمایش | 35kW ~ 40kW | محدوده قدرت گرمایش | 35kW ~ 40kW |
| مصرف انرژی در هر چرخه | ۳۵۰۰ کیلووات ساعت تا ۴۵۰۰ کیلووات ساعت | مصرف انرژی در هر چرخه | ۳۵۰۰ کیلووات ساعت تا ۴۵۰۰ کیلووات ساعت |
| چرخه رشد کریستال | 5D ~ 7D | چرخه رشد کریستال | 5D ~ 7D |
| اندازه اصلی ماشین | ۲۱۵۰ میلی متر × ۱۶۰۰ میلی متر × ۲۸۵۰ میلی متر (طول × عرض × ارتفاع) | اندازه اصلی ماشین | ۲۱۵۰ میلی متر × ۱۶۰۰ میلی متر × ۲۸۵۰ میلی متر (طول × عرض × ارتفاع) |
| وزن اصلی ماشین | ≈ 2000kg | وزن اصلی ماشین | ≈ 2000kg |
| جریان آب خنک کننده | ۶ متر در ساعت | جریان آب خنک کننده | ۶ متر در ساعت |
| خلاء محدودی کوره سرد | 5 × 10−4 Pa | خلاء محدودی کوره سرد | 5 × 10−4 Pa |
| اتمسفر کوره | آرگون (5N) ، نیتروژن (5N) | اتمسفر کوره | آرگون (5N) ، نیتروژن (5N) |
| مواد اولیه | ذرات کربید سیلیکون | مواد اولیه | ذرات کربید سیلیکون |
| نوع کریستال محصول | ساعت 4 | نوع کریستال محصول | ساعت 4 |
| ضخامت کریستال محصول | 18mm ~ 30mm | ضخامت کریستال محصول | ≥ 15 میلی متر |
| قطر واقعی کریستال | ≥ 150 میلی متر | قطر واقعی کریستال | ≥ 200 میلی متر |
خدمات ما
راه حل های یک گره سفارشی
ما راه حل های کوره کربید سیلیکون (SiC) سفارشی را ارائه می دهیم، از جمله فناوری های PVT، Lely و TSSG / LPE، که متناسب با نیازهای خاص شما است.ما اطمینان حاصل می کنیم که سیستم های ما با اهداف تولید شما مطابقت دارند.
آموزش مشتریان
ما آموزش های جامع را ارائه می دهیم تا اطمینان حاصل شود که تیم شما به طور کامل نحوه کار و نگهداری کوره های ما را درک می کند. آموزش ما همه چیز را از عملیات اساسی تا رفع مشکلات پیشرفته پوشش می دهد.
نصب در محل و راه اندازی
تیم ما شخصاً کوره های SiC را در محل شما نصب و راه اندازی می کند. ما از راه اندازی بدون مشکل اطمینان می کنیم و یک فرآیند تأیید کامل را برای تضمین عملکرد کامل سیستم انجام می دهیم.
پشتیبانی پس از فروش
ما خدمات پس از فروش پاسخگو را ارائه می دهیم. تیم ما آماده کمک به تعمیرات و رفع مشکلات در محل برای به حداقل رساندن زمان توقف و حفظ عملکرد راحت تجهیزات شما است.
ما متعهد به ارائه کوره های با کیفیت بالا و پشتیبانی مداوم برای اطمینان از موفقیت شما در رشد کریستال SiC هستیم.
