کوره رشد تک کریستال سی سی سی برای کریستال های 6 اینچی و 8 اینچی با استفاده از روش های PVT ، Lely ، TSSG
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| زمان تحویل: | 6- 8 موث |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 5 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| Heating Method: | Graphite Resistance Heating | ورودی برق: | سه فاز ، پنج سیم AC 380 ولت ± 10 ٪ 50Hz ~ 60Hz |
|---|---|---|---|
| حداکثر دمای گرمایش: | 2300 درجه سانتیگراد | قدرت گرمایش نامی: | 80 کیلو وات |
| دامنه برق بخاری: | 35 کیلو وات 40 کیلو وات | مصرف انرژی در هر چرخه: | 3500kW · H ~ 4500kW · ساعت |
| Crystal Growth Cycle: | 5D ~ 7D | اندازه دستگاه اصلی: | 2150mm x 1600mm x 2850mm (طول x عرض x ارتفاع) |
| برجسته کردن: | کوره رشد 8 اينچ سي سي,کوره رشد 6 اینچی سی سی اینگوت,کوره رشد اینگوت PVT SiC,6 inch SiC Ingot Growth Furnace,PVT SiC Ingot Growth Furnace |
||
توضیحات محصول
کوره رشد اینگوت SiC با کارایی بالا برای کریستال های 4 اینچی، 6 اینچی و 8 اینچی با استفاده از روش های PVT، Lely و TSSG
خلاصه از کوره رشد سی سی اینگوت
کوره رشد سی سی اینگوت از گرمایش مقاومت گرافیت برای رشد موثر کریستال کربید سیلیکون استفاده می کند. می تواند حداکثر دمای 2300 درجه سانتی گراد را با قدرت نامی 80 کیلو وات به دست آورد.مصرف کوره بین 3500kW·h و 4500kW·h در هر چرخه، با مدت رشد کریستال که از 5 تا 7 روز می باشد. اندازه آن 2150mm x 1600mm x 2850mm است و دارای جریان آب خنک کننده 6m3 / h است.کار در محیط خلاء با گاز آرگون و نیتروژن، این کوره تضمین می کند که تولید انبوه های SiC با کیفیت بالا با عملکرد ثابت و خروجی قابل اعتماد.

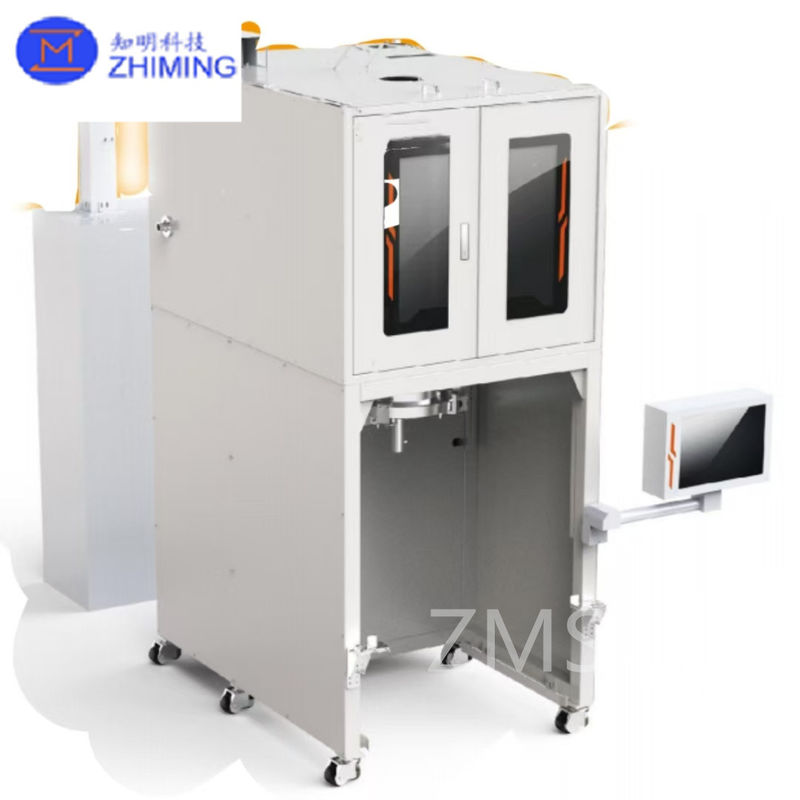

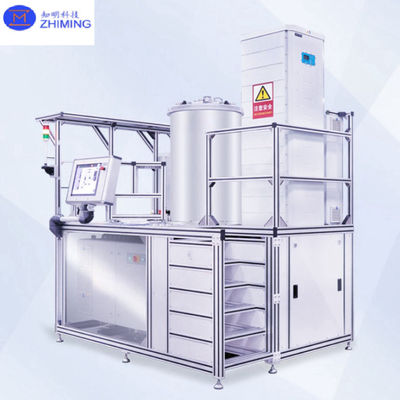

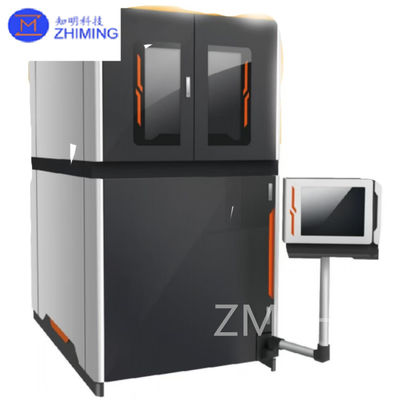

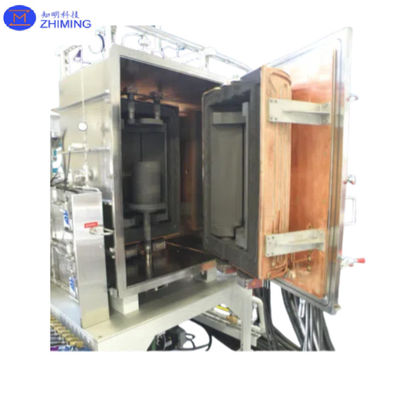

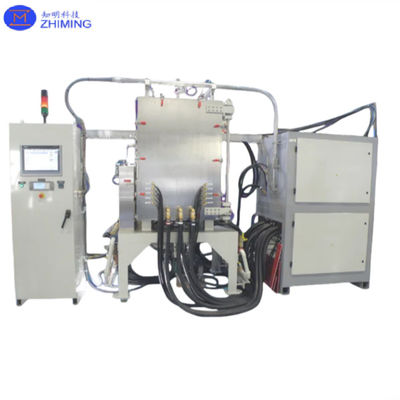

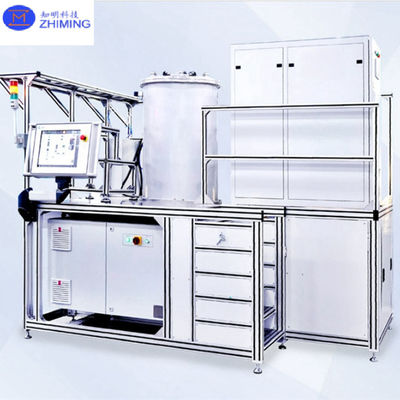

عکس از کوره رشد سی سی اینگوت
نوع کریستالی خاص کوره رشد سی سی اینگوت ما
SiC دارای بیش از 250 ساختار کریستالی است، اما فقط نوع 4HC می تواند برای دستگاه های قدرت SiC استفاده شود.ZMSH با موفقیت به مشتریان در رشد این نوع کریستال خاص چندین بار با استفاده از کوره خود کمک کرده است.
کوره رشد سی سی اینگوت ما برای رشد کریستالی کربید سیلیکون (SiC) با کارایی بالا طراحی شده است، قادر به پردازش وافرهای سی سی 4 اینچی، 6 اینچی و 8 اینچی است.با استفاده از تکنیک های پیشرفته ای مانند PVT (تولید بخار فیزیکی)، Lely، TSSG (طریقه گرادیانت دمایی) ، و LPE (Epitaxy فاز مایع) ، کوره ما از نرخ رشد بالا پشتیبانی می کند در حالی که کیفیت کریستالی مطلوب را تضمین می کند.
این کوره برای رشد ساختارهای کریستالی مختلف SiC طراحی شده است، از جمله 4H رسانا، 4H نیمه عایق و سایر انواع کریستال، مانند 6H، 2H و 3C.این ساختارها برای تولید دستگاه های قدرت SiC و نیمه هادی ها بسیار مهم هستند، که برای برنامه های کاربردی در الکترونیک قدرت، سیستم های انرژی کارآمد و دستگاه های ولتاژ بالا ضروری است.
کوره SiC ما کنترل دما دقیق و شرایط رشد کریستال یکنواخت را تضمین می کند، تولید اینگوت های SiC با کیفیت بالا و وافرها را برای کاربردهای نیمه هادی پیشرفته امکان پذیر می کند.
مزیت کوره رشد سنگ SiC ما
1.طراحی منحصر به فرد میدان حرارتی
گرادیان درجه حرارت محوری و شعاعی را می توان با دقت کنترل کرد، با مشخصات درجه حرارت صاف و یکنواخت. این منجر به یک رابط رشد تقریبا مسطح کریستال می شود،حداکثر استفاده از ضخامت کریستال.
بهره وری مواد اولیه بهبود یافته: میدان حرارتی به طور مساوی در سراسر سیستم توزیع می شود و دمای سازگارتر در مواد اولیه را تضمین می کند.این به طور قابل توجهی استفاده از پودر را افزایش می دهد، کاهش اتلاف مواد
استقلال بین دمای محوری و شعاعی کنترل دقیق هر دو شیب را امکان پذیر می کند، که برای مقابله با استرس کریستالی و به حداقل رساندن تراکم انحلال بسیار مهم است.
2دقت کنترل بالا
کوره رشد سی سی اینگوت به دقت برای تولید کریستال های سی سی با کیفیت بالا طراحی شده است که برای طیف گسترده ای از کاربردهای نیمه هادی، مانند الکترونیک قدرت،اپتو الکترونیکSiC یک ماده حیاتی در ساخت قطعات است که نیاز به رسانایی حرارتی عالی، عملکرد الکتریکی و دوام طولانی مدت دارد.کوره ما دارای سیستم های کنترل پیشرفته طراحی شده برای حفظ عملکرد ثابت و کیفیت کریستال برتر در طول فرآیند رشد.
کوره رشد سی سی اینگوت با دقت استثنایی، با دقت تغذیه 0.0005٪، دقت کنترل جریان گاز ± 0.05 L / h، دقت تنظیم دمای ± 0.5 ° C،و ثبات فشار اتاق ±10 Paاین پارامترهای دقیق تضمین می کنند یک محیط پایدار و یکنواخت برای رشد کریستال، که برای تولید لیوان های SiC با پاکیزه بالا و وافرها با حداقل نقص بسیار مهم است.
اجزای کلیدی کوره رشد سی سی اینگوت، از جمله شیر متناسب، پمپ مکانیکی، اتاق خلاء، اندازه گیری جریان گاز و پمپ مولکولی،کار با هم به طور یکپارچه برای ارائه عملیات قابل اعتماداین ویژگی ها به کوره اجازه می دهد تا کریستال های SiC را تولید کند که نیازهای سختگیرانه صنعت نیمه هادی را برآورده می کند.
تکنولوژی ZMSH® شامل تکنیک های پیشرفته رشد کریستال است که بالاترین کیفیت را در تولید کریستال SiC تضمین می کند.تجهیزات ما برای خدمت به صنایع مانند الکترونیک قدرت بهینه شده است، انرژی های تجدید پذیر و تکنولوژی پیشرفته، پیشرفت در راه حل های انرژی کارآمد و نوآوری های پایدار را هدایت می کند.
3. کار خودکار
Aپاسخ خارجي:نظارت بر سیگنال، بازخورد سیگنال
آلارم اتوماتیک:هشدار تجاوز از محدودیت، ایمنی پویا
کنترل اتوماتیک:نظارت در زمان واقعی و ذخیره پارامترهای تولید، دسترسی از راه دور و کنترل.
درخواست فعال:سیستم متخصص، تعامل انسان و ماشین
کوره SiC ZMSH اتوماسیون پیشرفته ای را برای کارایی عملیاتی بهینه ادغام می کند.و کنترل پارامتر در زمان واقعی با قابلیت های نظارت از راه دوراین سیستم همچنین اطلاعیه های پیشگیرانه ای را برای کمک های متخصص فراهم می کند و امکان تعامل بدون مشکل بین اپراتور و ماشین را فراهم می کند.
این ویژگی ها مداخله انسان را به حداقل می رسانند، کنترل فرآیند را بهبود می بخشند و تولید مداوم لیوان های SiC با کیفیت بالا را تضمین می کنند و باعث افزایش کارایی در عملیات تولید در مقیاس بزرگ می شوند.
برگه ي اطلاعاتي از فرنيچر رشد سي سي اينگوت
| کوره 6 اينچي | فانوس 8 اينچي | ||
| پروژه | پارامتر | پروژه | پارامتر |
| روش گرم کردن | گرمایش مقاومت گرافیت | روش گرم کردن | گرمایش مقاومت گرافیت |
| قدرت ورودی | سه فاز، پنج سیم AC 380V ± 10٪ 50Hz ~ 60Hz | قدرت ورودی | سه فاز، پنج سیم AC 380V ± 10٪ 50Hz ~ 60Hz |
| حداکثر دمای گرمایش | ۲۳۰۰ درجه سانتیگراد | حداکثر دمای گرمایش | ۲۳۰۰ درجه سانتیگراد |
| قدرت گرمایش نامی | 80 کیلووات | قدرت گرمایش نامی | 80 کیلووات |
| محدوده قدرت گرمایش | 35kW ~ 40kW | محدوده قدرت گرمایش | 35kW ~ 40kW |
| مصرف انرژی در هر چرخه | ۳۵۰۰ کیلووات ساعت تا ۴۵۰۰ کیلووات ساعت | مصرف انرژی در هر چرخه | ۳۵۰۰ کیلووات ساعت تا ۴۵۰۰ کیلووات ساعت |
| چرخه رشد کریستال | 5D ~ 7D | چرخه رشد کریستال | 5D ~ 7D |
| اندازه اصلی ماشین | ۲۱۵۰ میلی متر × ۱۶۰۰ میلی متر × ۲۸۵۰ میلی متر (طول × عرض × ارتفاع) | اندازه اصلی ماشین | ۲۱۵۰ میلی متر × ۱۶۰۰ میلی متر × ۲۸۵۰ میلی متر (طول × عرض × ارتفاع) |
| وزن اصلی ماشین | ≈ 2000kg | وزن اصلی ماشین | ≈ 2000kg |
| جریان آب خنک کننده | ۶ متر در ساعت | جریان آب خنک کننده | ۶ متر در ساعت |
| خلاء محدودی کوره سرد | 5 × 10−4 Pa | خلاء محدودی کوره سرد | 5 × 10−4 Pa |
| اتمسفر کوره | آرگون (5N) ، نیتروژن (5N) | اتمسفر کوره | آرگون (5N) ، نیتروژن (5N) |
| مواد اولیه | ذرات کربید سیلیکون | مواد اولیه | ذرات کربید سیلیکون |
| نوع کریستال محصول | ساعت 4 | نوع کریستال محصول | ساعت 4 |
| ضخامت کریستال محصول | 18mm ~ 30mm | ضخامت کریستال محصول | ≥ 15 میلی متر |
| قطر واقعی کریستال | ≥ 150 میلی متر | قطر واقعی کریستال | ≥ 200 میلی متر |
خدمات ما
راه حل های یک گره سفارشی
ما راه حل های کوره کربید سیلیکون (SiC) سفارشی را ارائه می دهیم، از جمله فناوری های PVT، Lely و TSSG / LPE، که متناسب با نیازهای خاص شما است.ما اطمینان حاصل می کنیم که سیستم های ما با اهداف تولید شما مطابقت دارند.
آموزش مشتریان
ما آموزش های جامع را ارائه می دهیم تا اطمینان حاصل شود که تیم شما به طور کامل نحوه کار و نگهداری کوره های ما را درک می کند. آموزش ما همه چیز را از عملیات اساسی تا رفع مشکلات پیشرفته پوشش می دهد.
نصب در محل و راه اندازی
تیم ما شخصاً کوره های SiC را در محل شما نصب و راه اندازی می کند. ما از راه اندازی بدون مشکل اطمینان می کنیم و یک فرآیند تأیید کامل را برای تضمین عملکرد کامل سیستم انجام می دهیم.
پشتیبانی پس از فروش
ما خدمات پس از فروش پاسخگو را ارائه می دهیم. تیم ما آماده کمک به تعمیرات و رفع مشکلات در محل برای به حداقل رساندن زمان توقف و حفظ عملکرد راحت تجهیزات شما است.
ما متعهد به ارائه کوره های با کیفیت بالا و پشتیبانی مداوم برای اطمینان از موفقیت شما در رشد کریستال SiC هستیم.
