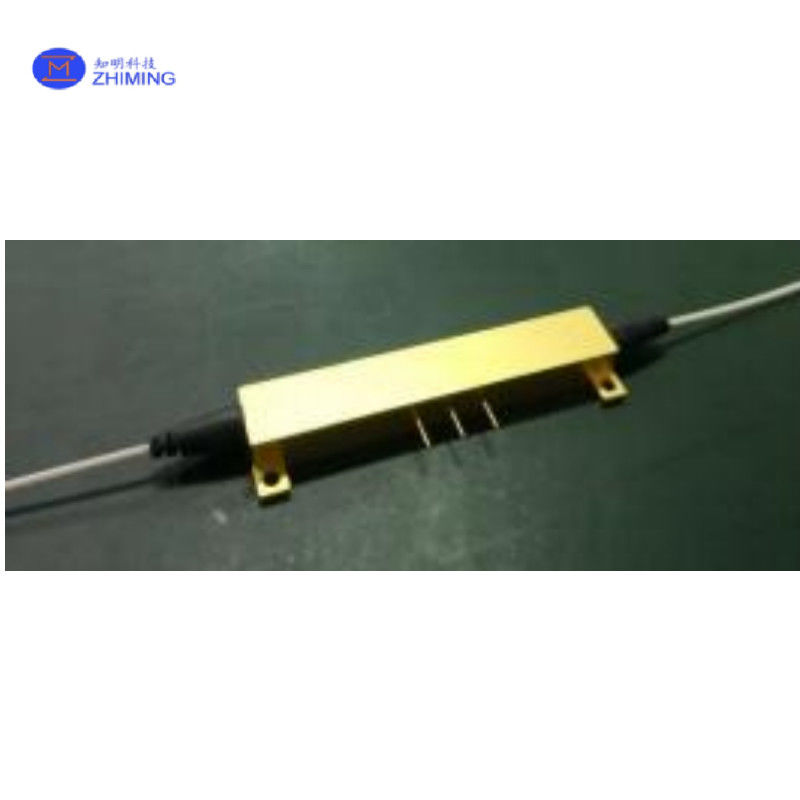

لیتیوم نیوبات (LiNbO3) ماژولاتور موج Y / Vπ 3.5V پایین / PER 25dB بالا / سازگار با FOG ، FOCT ، ارتباطات کوانتومی

معرفی محصول

مدولاتور موج Y یک دستگاه نوری یکپارچه است که عملکردهای مختلفی مانند شروع قطب بندی، هدایت موج، تقسیم پرتو، ترکیب پرتو،و مدولاسیون فاز.

این یک جزء اصلی اپتوالکترونیک در سیستم های سنسور فیبر مداخله سنج است، مانند ژایروسکوپ های فیبر نوری و ترانسفورماتورهای جریان فیبر نوری.

مدولاتور موج Y از یک فرآیند مبادله پروتون برای ساخت موج های نوری با از دست دادن کم با نسبت انقراض قطبی بالا در وافرهای لیتیوم نیوبات استفاده می کند.یک فیلم نازک فلزی در بالای موج هدایت شده برای ایجاد ساختار الکترود تعدیل.

The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.

اصل کار

تقسیم و ترکیب نور

یک هدایت موج نوری به شکل Y نور ورودی را به دو مسیر تقسیم می کند. بعد از عبور از بازوهای هدایت موج، نور دوباره ترکیب می شود.

تغییر فاز تحت ولتاژ

الکترود های قرار داده شده در نزدیکی هدایت موج ولتاژ اعمال می کنند. این ولتاژ کمی شاخص شکنندگی کریستال LiNbO3 را تغییر می دهد و تفاوت فازی بین دو مسیر نور ایجاد می کند.

خروجی مبتنی بر تداخل

هنگامی که نور دوباره ترکیب می شود، تفاوت فاز تعیین می کند که آیا نور خروجی روشن تر می شود یا کم تر می شود. ولتاژ خاص (که ولتاژ نیمه موج نامیده می شود،Vπ) می تواند به طور کامل از نور "در" به "خارج" تغییر دهد. "

ثبات قطبی

یکپارچه با فیبرهای قطبی نگهدارنده برای اطمینان از سفر نور در یک حالت قطبی ثابت، برای اندازه گیری دقیق ضروری است.

مقاومت در برابر دما

پایداری LiNbO3® باعث می شود عملکرد ثابت حتی در دمای شدید (-45 ° C تا + 85 ° C) باشد.

درخواست ها

گایروسکوپ های فیبر نوری (FOG)

به عنوان جزء اصلی در سیستم های ناوبری بی وقفه عمل می کند، که تشخیص سرعت زاویه ای زیر میلی رادیان را از طریق نوسازی فاز دقیق امکان پذیر می کند.

ایده آل برای وسایل نقلیه هوافضا و خودران، با مصرف انرژی کم با محدودیت های انرژی سختگیرانه در ماهواره ها و هواپیماهای بدون سرنشین.

سنجش جریان شبکه هوشمند

امکان اندازه گیری ولتاژ بالا در ترانسفورماتورهای جریان فیبر نوری (FOCTs) ، مقاومت در برابر تداخل میدان الکتریکی بالاتر از 100 کیلوولت برای نظارت بر شبکه در زمان واقعی و تشخیص خطا،مطابق با IEC 60044-8.

ارتباطات کوانتومی و سنجش

پشتیبانی از گونشی از حالت فوتون با نرخ GHz در سیستم های توزیع کلید کوانتومی (QKD) ، سازگار با محیط های کریوجنیک (-196 °C) برای آشکارسازان تک فوتونی ابررسان.

ارتباطات نوری با سرعت بالا

ارائه پهنای باند RF DC-40 GHz برای 5G خط مقدم موج میلی متری و پیوندهای فوتونیک مایکروویو، همراه با کاهش کم (< 0.5 دی بی)ber (MFD ≈5.3 μm)

مشخصات فنی

ما می توانیم مدل های استاندارد زیر را از محصولات مدولاتور موج Y ارائه دهیم:

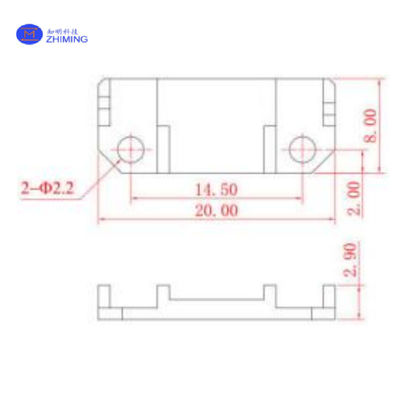

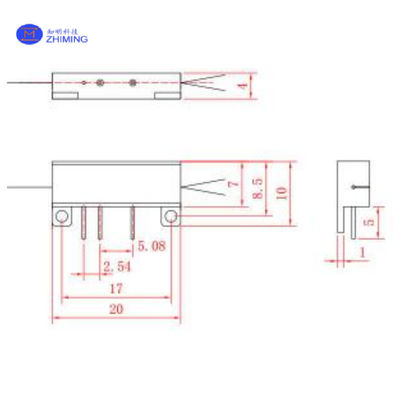

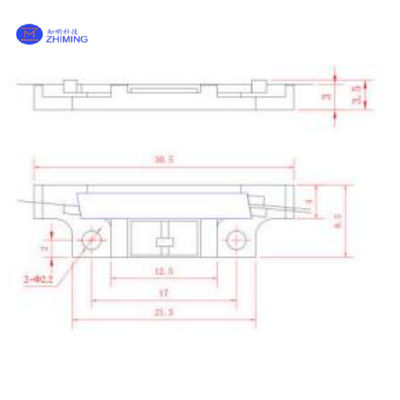

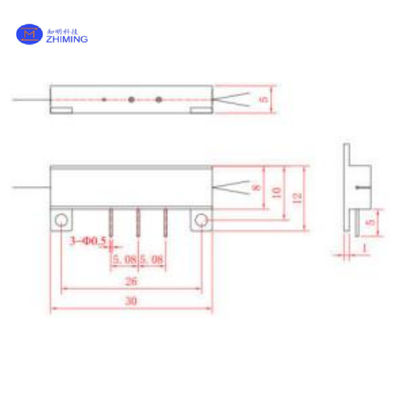

نقشه های مکانیکی
