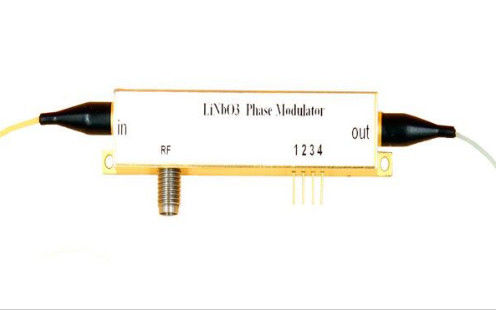

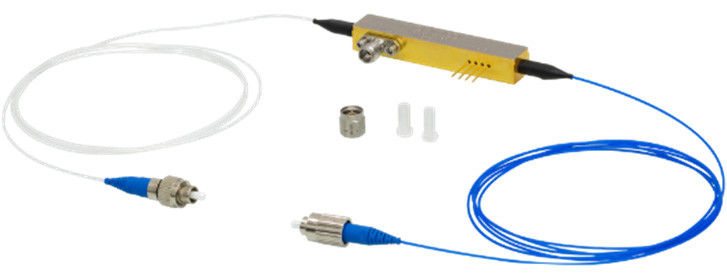

ماژول کننده فاز نیوبات لیتیوم چند باند 40 گیگاهرتز
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
| شماره مدل: | 40 گیگاهرتز تعدیل کننده فاز لیتیوم نیوبات |
پرداخت:
| مقدار حداقل تعداد سفارش: | 2 |
|---|---|
| قیمت: | undetermined |
| جزئیات بسته بندی: | پلاستیک فوم شده - کارتن |
| زمان تحویل: | 2-4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 عدد در هفته |
|
اطلاعات تکمیلی |
|||
| افت برگشت نوری: | 40 دسی بل | قدرت ورودی نوری (حالت فوق العاده): | 100 مگاوات |
|---|---|---|---|
| قدرت ورودی نوری (حالت معمولی): | 10 مگاوات | پهنای باند E/O (-3 dB): | 35 گیگاهرتز |
| محدوده فرکانس عملیاتی: | DC تا 1 مگاهرتز (معمولی) | جهت کریستالی: | برش Z |
| برجسته کردن: | مدولاتور فاز لیتیوم نیوبات 40 گیگاهرتز,ماژولاتور فاز لیتیوم نیوبات چند باند,Multi-Band Lithium Niobate Phase Modulator |
||
توضیحات محصول
ماژول کننده فاز نیوبات لیتیوم چند باند 40 گیگاهرتز
خلاصه
40 GHz Multi-Band Lithium Niobate (LiNbO3) Phase Modulator یک دستگاه الکترو اپتیک با عملکرد بالا است که برای ارتباطات نوری با سرعت بالا، اپتیک کوانتومی، فوتونیک مایکروویو،و پردازش پیشرفته سیگنال نوریاین امکان کنترل دقیق فاز سیگنال نوری را با استفاده از سیگنال RF (فریکونسی رادیویی) خارجی فراهم می کند و آن را به یک جزء حیاتی در سیستم های فوتونیک مدرن تبدیل می کند.
با استفاده از خواص فوق العاده الکترو اپتیک لیتیوم نیوبات، این مدولاتور فاز از عملیات چند باند پشتیبانی می کند.اجازه می دهد تا نوسان کارآمد در طیف گسترده ای از طول موج نوری و فرکانس های RFتوانایی آن برای کار در فرکانس ها تا 40 گیگاهرتز آن را برای برنامه هایی که نیاز به نوسان سیگنال فوق العاده سریع و تحریف سیگنال کم دارند، ایده آل می کند.
اصل کار
مدولاتور فاز لیتیوم نیوبات ۴۰ گیگاهرتز بر اساس اثر پوکلز کار می کند، که تغییر در شاخص شکستگی یک ماده را در پاسخ به یک میدان الکتریکی اعمال شده از خارج توصیف می کند.با ادغام الکترود مایکروویو به یک موج راهنمای لیتیوم نیوبات، دستگاه به طور موثر فاز سیگنال نوری منتقل شده را تنظیم می کند.
نور ورودی:یک سیگنال لیزر موج مداوم (CW) در موج راهنمای نوری مدولاتور تزریق می شود.
کاربرد سیگنال RF:یک سیگنال RF با فرکانس بالا (تا 40 گیگاهرتز) به الکترود های ماژولاتور اعمال می شود که باعث تغییر سریع در شاخص شکستگی موج هدایت لیتیوم نیوبات می شود.
مدولاسیون فازموج نوری تغییر فازی متناسب با ولتاژ RF اعمال شده را تجربه می کند، که باعث تغییر فازی دقیق سیگنال نوری می شود.
سيگنال خروجي:سیگنال نوری مدول شده فاز از دستگاه خارج می شود و حاوی اطلاعات رمزگذاری شده است که می تواند برای ارتباطات با سرعت بالا و برنامه های کاربردی نوری پیشرفته مورد استفاده قرار گیرد.
ویژگی های کلیدی
40 GHz Multi-Band Lithium Niobate Phase Modulator دارای چندین ویژگی پیشرفته است، از جمله:
پهنای باند بالا: پشتیبانی از نوسان تا 40 گیگاهرتز، مناسب برای ارتباطات نوری با سرعت بالا.
سازگاری چند باند: به طور کارآمد در بین چند باند نوری، از جمله باند C (1530-1565 nm) و باند L (1565-1625 nm) کار می کند.
از دست دادن ورودی کم: کارایی انتقال نوری بالا را با کمترین تضعیف سیگنال فراهم می کند.
خطی بودن بالا و تحریف کم: حداقل تخریب سیگنال را تضمین می کند،این کار آن را برای فرمت های مدولاسیون پیشرفته مانند QPSK (Qadrature Phase Shift Keying) و QAM (Quadrature Amplitude Modulation) ایده آل می کند..
عملکرد پایدار و قابل اعتماد: نیوبات لیتیوم به دلیل ثبات حرارتی و مکانیکی عالی خود شناخته شده است و عملکرد قابل اعتماد را در شرایط مختلف محیط زیست تضمین می کند.
طراحی جمع و جور و سبک وزن: امکان ادغام آسان در ارتباطات نوری و سیستم های فوتونیک را فراهم می کند.
درخواست ها
ارتباطات نوری
در سیستم های ارتباطی نوری منسجم برای انتقال داده های با سرعت بالا در 400G، 800G و فراتر از آن استفاده می شود.
از طرح های پیشرفته مدولاسیون مانند PM-QPSK (پولاریزاسیون چندگانه مربع شیفت مرحله) و QAM (مدولاسیون دامنه مربع) برای به حداکثر رساندن کارایی طیف پشتیبانی می کند.
اجزای کلیدی در فرستنده های نوری برای سیستم های Multiplexing Division (DWDM)
اپتیک کوانتومی و ارتباطات کوانتومی
برای تولید و دستکاری حالت کوانتومی نور در سیستم های توزیع کلید کوانتومی (QKD) ضروری است.
در پردازش اطلاعات کوانتومی برای کنترل دقیق فاز نوری استفاده می شود.
از تولید فوتون های پیچیده و آزمایشات کوانتومی حساس به فاز پشتیبانی می کند.
فوتونیک مایکروویو و پردازش سیگنال RF
سیستم های RF-over-fiber (RFoF) را فعال می کند، جایی که سیگنال های فرکانس بالا با حداقل از دست دادن از طریق فیبر نوری منتقل می شوند.
استفاده می شود در آنتن های آرایه فازی نوری برای شکل گیری پرتو در ارتباطات ماهواره ای و سیستم های رادار.
باعث تبدیل سیگنال به بالا و پایین در پیوندهای فوتونیک مایکروویو می شود.
سنجش نوری و سنجش
استفاده شده در جیروسکوپ های فیبر نوری (FOG) برای اندازه گیری دقیق چرخش.
استفاده شده در مداخله سنجی نوری با وضوح بالا برای برنامه های متروولوژی و طیف سنجی.
افزایش حسابرسی فیبر نوری توزیع شده برای نظارت بر سلامت ساختاری و حسابرسی محیط زیست.
مشخصات فنی
| LNP6118 | ||||
| نورپردازی مشخصات | دقیقه | نمادین | مکس | |
| کار کردن طول موج | 1260 nm | / | 1625 nm | |
| ورودی خسارت ((1310 nm) | / | 5.0 دی بی | 5.5دبي | |
| ورودی خسارت ((1550 nm) | / | 4.0 دی بی | 4.5 دی بی | |
| نورپردازی برگرد از دست دادن | 40 دی بی | / | / | |
| نورپردازی ورودی قدرت (غیرمعمول) حالت) | / | / | 100 mW | |
| نورپردازی ورودی قدرت (عادي) حالت) | / | / | 10mWb | |
| RF برق مشخصات | دقیقه | نمادین | مکس | |
| E/O پهنای باند (-3 دبی) | / | 35 گاهرتز | / | |
| کار کردن فرکانس محدوده | دی سی به 40 GHz ((حداقل) | |||
| RF Vπ(@10 (GHz) | / | 7.0 ولت | / | |
| RF Vπ(@30 (GHz) | / | 8.5 ولت | 9.5 ولت | |
| S11 ((DC) به 25 (GHz) | / | -12 دی بی | -10 دی بی | |
| S11 ((25 به 40 (GHz) | / | -8 دی بی | -6 دی بی | |
| RF بندر ورودی قدرت | / | / | 24 دی بی ام | |
| فرکانس پایین ماژولاتور مشخصات | دقیقه | نمادین | مکس | |
| کار کردن فرکانس محدوده | DC تا 1MHz ((معمول) | |||
| Vπ(@1 kHz) | / | 10 ولت | / | |
| کار کردن درجه حرارت | 0°C | / | 70C | |
| ذخیره سازی درجه حرارت | -40 درجه | / | 85C | |
| ماشین آلات مشخصات | ||||
| کریستال جهت گیری | Z-Cut | |||
| RF کانکتور | ماده 1.85 میلی متر ((V) | |||
| فیبر نوع | ورودی:PANDA قطبی شدن حفظ خروجی:SMF-28 حالت تک |
|||
| فیبر کانکتورها | 2.0 میلی متر کلید باریک FC/PC | |||
| فیبر سرب طول | 1.5m ((نوعي)) | |||
| فیبر ژاکت | 0900 μm لوله گشاده | |||
| tSMF-28 یک علامت تجاری ثبت شده از شرکت Corning Incorporated است. | ||||
نقشه های مکانیکی
