تراشه مودولاتور شدت MIOC، تراشه مودولاتور فاز
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
| شماره مدل: | تراشه mioC ، تراشه تعدیل کننده شدت ، تراشه تعدیل کننده فاز |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5 |
|---|---|
| قیمت: | undetermined |
| جزئیات بسته بندی: | پلاستیک فوم شده - کارتن |
| زمان تحویل: | 2-4 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 عدد در هفته |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | تراشه مدولاتور فاز,تراشه MIOC,تراشه ماژولاتور شدت,MIOC Chip,Intensity Modulator Chip |
||
|---|---|---|---|
توضیحات محصول
تراشه mioC ، تراشه تعدیل کننده شدت ، تراشه تعدیل کننده فاز

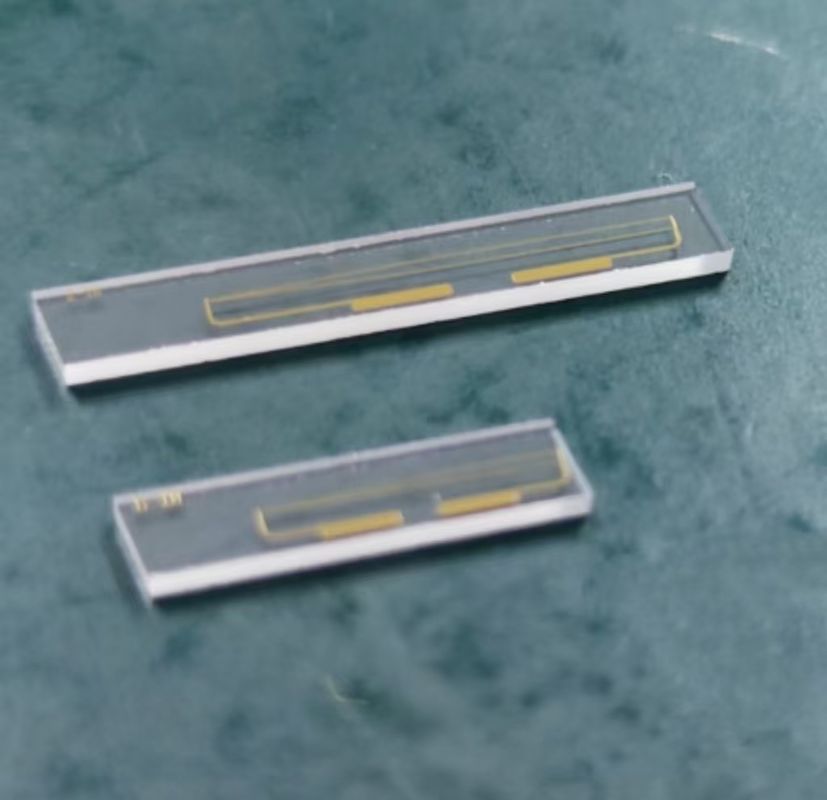

1. تراشه -mioc
چکیده
بوهابخش نوری یکپارچه درجه نظامی (MIOC) تراشهیک مؤلفه نوری با کارایی بالا است که برای کنترل دقیق سیگنال های نوری در سیستم های فیبر نوری طراحی شده است. در درجه اول در آن استفاده می شودژیروسکوپ های فیبر نوری (مه)، سیستم های ارتباطی نوری و برنامه های سنجش با دقت بالا. تراشه mioC به طور معمول با استفاده از ساختلیتیوم نیوبات (Linbo₃)یا سایر مواد پیشرفته الکترو نوری ، ثبات استثنایی ، از دست دادن کم درج و قابلیت های پر رنگ قطبی سازی بالا.
ساختار و اصل کار
تراشه MioC چندین مؤلفه نوری را از جمله ادغام می کندموجبرها ، زوج ها و تعدیل کننده های فاز، به یک بستر جمع و جور واحد. بر اساساثر الکترو نوری، جایی که یک ولتاژ خارجی کاربردی ضریب شکست مواد را تغییر می دهد ، کنترل دقیق انتشار نور را امکان پذیر می کند. درژیروسکوپ های فیبر نوری، تراشه MIOC به عنوان مؤلفه اصلی که تقسیم ، تعدیل و نوترکیب سیگنال های سبک برای تشخیص حرکت چرخشی با دقت شدید عمل می کند.
ویژگی های کلیدی
ثبات بالا: برای شرایط محیطی شدید ، با مقاومت در برابر نوسانات دما و ارتعاشات مکانیکی طراحی شده است.
از دست دادن کم درج: حداقل از دست دادن قدرت نوری ، بهبود کارایی سیستم را تضمین می کند.
عملکرد ذاتی قطبی سازی: یکپارچگی سیگنال را برای برنامه های با دقت بالا حفظ می کند.
ادغام فشرده: با ادغام چندین عملکرد نوری در یک تراشه واحد ، پیچیدگی سیستم را کاهش می دهد.
زمان پاسخ سریع: مدولاسیون زمان واقعی را با پاسخ الکترو نوری با سرعت بالا فعال می کند.
برنامه
1) ژیروسکوپ های فیبر نوری (مه)
تراشه های MioC به طور گسترده ای در آن استفاده می شوندمهبرایسیستم های ناوبری اینرسی (INS)دروسایل نقلیه هوافضا ، نظامی و خودمختاربشر آنها اندازه گیری سرعت زاویه ای دقیق را تضمین می کنند ، و موقعیت یابی دقیق را بدون اتکا به GPS امکان پذیر می کنند.
2) ارتباط نوری
پشتیبانی تراشه های MioCپردازش سیگنال نوری با سرعت بالا، از جمله مدولاسیون فاز و کنترل دامنه ، آنها را ضروری می کندسیستم های ارتباطی نوری منسجمبشر
3) اپتیک کوانتومی و سنجش فوتونی
قابلیت مدولاسیون فاز فوق العاده پایدار و دقیق تراشه های MIOC باعث می شود آنها درکوانتومیomputing ، توزیع کلید کوانتومی (QKD) و سنسورهای فیبر نوریمورد استفاده در نظارت صنعتی.
مزایای سایر تعدیل کننده های نوری
ثبات بالاتر در مقایسه با اجزای گسسته: طراحی یکپارچه مسائل تراز را از بین می برد و قابلیت اطمینان بلند مدت را بهبود می بخشد.
دوام برتر محیطی: برای شرایط عملیاتی سخت در برنامه های دفاعی و هوافضا طراحی شده است.
مصرف انرژی پایین: برای عملکرد کارآمد در سیستم های تعبیه شده و تلفن همراه بهینه شده است.
مشخصات
| تراشه میوک | |||||
| نوع | قسمت | ارزش | |||
| y13 | S13 | ||||
| نوری | طول موج عمل | 20 n 1310 نانومتر | 20 n 1310 نانومتر | ||
| از دست دادن | ≤ 4.0 dB | ≤ 4.0 dB | |||
| نسبت تقسیم | 3 ± 50 ٪ | 3 ± 50 ٪ | |||
| از دست دادن | ≤ -45 dB | ≤ -45 dB | |||
| قطبش تراشه انقراض |
≤ -50 dB | ≤ -50 dB | |||
| قدرت نوری ورودی | 100 100 مگاوات | 100 100 مگاوات | |||
| برق | Vπ | ≤ 3.5 ولت | ≤ 4.0 ولت | ||
| پهنای باند | 100 مگاهرتز | ||||
| ساخت الکترود | فشار فشار ، الکترودهای توده | ||||
| مکانیکی | کریستال | x-cut y-prop ln | |||
| فرایند موجبر | مبادله پروتون شده | ||||
| فاصله بندر خروجی | 400μm | ||||
| بعد طول × عرض × ضخامت |
3 × 3 × 1 میلی متر3 | 12.5 × 3 × 1 میلی متر3 | |||

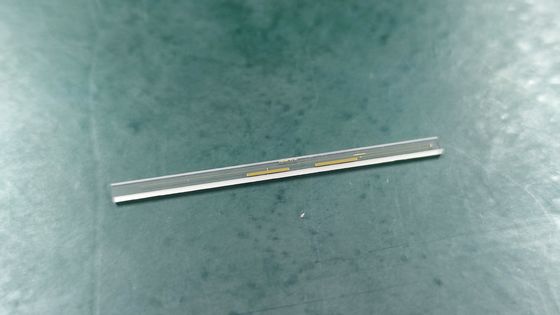

2تراشه تعدیل کننده شدت
چکیده
درتراشه تعدیل کننده شدتیک دستگاه نوری پیشرفته است که برای تعدیل دامنه (شدت) یک سیگنال نوری در پاسخ به یک ورودی الکتریکی خارجی طراحی شده است. این تراشه ها نقش مهمی در دارندارتباط فیبر نوری ، لیدر ، فوتونیک مایکروویو و پردازش سیگنال نوریبشر آنها با کنترل شدت نور ، انتقال داده های پر سرعت ، شکل گیری سیگنال و قالب های مدولاسیون پیشرفته مورد نیاز برای برنامه های نوین فوتونی را فعال می کنند.
به طور معمول ، تعدیل کننده های شدت مبتنی برلیتیوم نیوبات (Linbo₃) ، فوتونیک سیلیکون (SIPH) یا فسفید ایندیوم (INP)بشر متداول ترین ساختار مورد استفاده در این تراشه ها این استتداخل سنج Mach-Zehnder (MZI)، که امکان تعدیل دقیق شدت نور را فراهم می کند.
ساختار و اصل کار
تراشه تعدیل کننده شدت با استفاده از آن کار می کنداثرات تداخلدر الفتداخل سنج ماچ-زیندر (MZI) موجبربشر سیگنال نوری به دو مسیر تقسیم می شود و فاز نسبی بین آنها با استفاده از یک میدان الکتریکی خارجی کاربردی تنظیم می شود. هنگامی که دو مسیر نوری نوترکیب می شوند ، تداخل سازنده یا مخرب رخ می دهد ، و در نتیجه تعدیل شدت نوری ایجاد می شود.
اصول کلیدی عبارتند از:
اثر الکترو نوری: ضریب شکست مواد در پاسخ به یک ولتاژ کاربردی تغییر می کند و فاز نور را تغییر می دهد.
کنترل تداخل: با کنترل دقیق تغییر فاز ، تعدیل کننده شدت سیگنال خروجی را تنظیم می کند.
ویژگی های کلیدی
نسبت انقراض بالا: تضاد شدیدی بین سطح با شدت زیاد و پایین ، برای وضوح سیگنال بسیار مهم است.
از دست دادن کم درج: حداقل از دست دادن قدرت در طول مدولاسیون را تضمین می کند.
پهنای باند مدولاسیون بالا: از سیگنالهای با فرکانس بالا پشتیبانی می کند و نرخ داده ها را تا 100 گیگابیت در ثانیه و فراتر از آن امکان پذیر می کند.
ولتاژ رانندگی کم: مصرف انرژی را برای کار با کارآیی انرژی کاهش می دهد.
طراحی جمع و جور و یکپارچه: ادغام درمدارهای مجتمع فوتونی (عکس)برای سیستم های نوری پیشرفته.
برنامه
1) ارتباط نوری
استفاده شده درشبکه های فیبر نوری با مسافت طولانی و متروبرای رمزگذاری داده های دیجیتالی بر روی سیگنال های سبک.
حمایتقالب های مدولاسیون پیشرفتهمانند NRZ ، PAM4 و QAM برای انتقال داده های پر سرعت.
2) LIDAR (تشخیص نور و محدوده)
استفاده شده برایشکل دهی پالس و مدولاسیون دامنهدر سیستم های LIDAR ، بهبود وضوح محدوده و دقت تشخیص.
ضروری برایوسایل نقلیه خودمختار ، نظارت بر محیط زیست و نقشه برداری سه بعدیبشر
3) فوتونیک مایکروویو
فعال کردنپیوندهای نوری آنالوگ با سرعت بالابرای رادار ، ارتباطات ماهواره ای و سیستم های جنگ الکترونیکی.
استفاده شده درفیبر RF بیش از حدانتقال برای برنامه های بی سیم و دفاعی.
4) پردازش سیگنال نوری
استفاده شده درمحاسبات نوری ، شیروانی سیگنال Ultrafast و سوئیچینگ نوریبشر
تسهیل کردنشکل دهی پالس نوری ، فیلتر و تولید شکل موجدر تحقیقات و کاربردهای صنعتی.
مزایای سایر تعدیل کننده های نوری
سرعت بالاتر: در مقایسه با تعدیل کننده های الکترو جذب ، تعدیل کننده های شدت سرعت و پهنای باند برتر را ارائه می دهند.
کیفیت سیگنال بهتر: نسبت انقراض بالاتر عملکرد سیگنال به نویز را بهبود می بخشد.
نسبت به تغییرات دما قوی تر: مواد مانندلوبیاعملکرد پایدار را در محدوده دمای گسترده ارائه دهید.
مشخصات
| تراشه تعدیل کننده شدت | ||||||
| نوع | قسمت | ارزش معمولی | واحد | |||
| نوری | کریستال | x-cut y-prop ln | جدید | |||
| فرایند موجبر | مبادله پروتون شده | جدید | ||||
| طول موج عمل | 1550 نانومتر ± 20 | NM | ||||
| از دست دادن | 4.5 | DB | ||||
| انقراض قطبش | 20 پوند | DB | ||||
| نسبت انقراض DC | 20 پوند | DB | ||||
| از دست دادن | ≤ -45 | DB | ||||
| برق | RF Vπ | ≤ 3.5 | حرفهای | |||
| تعصبπ | ≤ 6.0 | حرفهای | ||||
| پهنای باند RF | DC 300 میلیون پوند | هرتز | ||||
| ساخت الکترود | فشار فشار ، الکترودهای توده | |||||
| امپدانس بندر RF | 1 میلیون پوند | ω | ||||
| امپدانس بندر تعصب | 1 میلیون پوند | ω | ||||
| مکانیکی | بعد | طول × عرض × ضخامت = 3 × 3 × 1 میلی متر3 | ||||

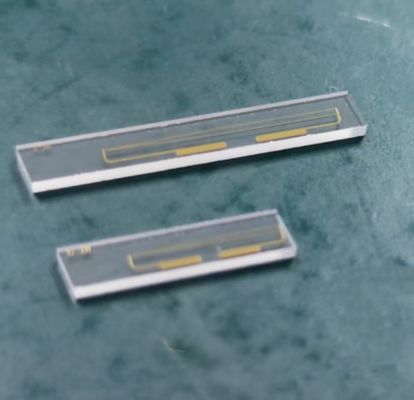

3تراشه تعدیل کننده فاز
چکیده
بوهاتراشه تعدیل کننده فازیک دستگاه نوری کلیدی است که برای تعدیل فاز سیگنال نوری بدون تغییر شدت آن استفاده می شود. این مدولاسیون برای برنامه های کاربردی بسیار مهم استارتباط نوری منسجم ، اپتیک کوانتومی ، سنجش فیبر نوری و فوتونیک مایکروویوبشر بر خلاف تعدیل کننده های شدت ، که دامنه نور را کنترل می کنند ، تعدیل کننده های فاز با استفاده از اعمال ، تغییر فاز کنترل شده را القا می کننداثر الکترو نوریدر موادی مانندلیتیوم نیوبات (Linbo₃) ، فوتونیک سیلیکون (SIPH) و ایندیوم فسفید (INP)بشر
با تنظیم دقیق فاز یک موج نوری ، تعدیل کننده های فاز فعال می شوندپردازش سیگنال منسجم ، رمزگذاری داده های با سرعت بالا و تکنیک های اندازه گیری دقیقدر سیستم های مبتنی بر فوتونیک.
ساختار و اصل کار
بوهاتراشه تعدیل کننده فازبه طور معمول بر اساس یکساختار یکپارچه موجبرکه از آن استفاده می کنداثر الکترو نوریبرای اصلاح ضریب شکست مواد. این منجر به تغییر در طول مسیر نوری می شود و در نتیجه تغییر فاز در سیگنال نور پخش ایجاد می شود.
اصول اصلی عملیاتی عبارتند از:
اثر الکترو نوری: استفاده از ولتاژ خارجی ، ضریب شکست موجبر را تغییر می دهد و فاز نور منتقل شده را تغییر می دهد.
تداخل سنج Mach-Zehnder (MZI) یا طراحی تغییر مکان فاز: تعدیل کننده فاز می تواند به صورت ساده پیاده سازی شودتعدیل کننده موجبر تک پاسیا به عنوان بخشی ازساختار MZIبرای طرح های مدولاسیون پیچیده تر.
کنترل فاز مداوم و گسسته: بسته به برنامه ، تغییر فاز می تواند باشدخطی ، غیرخطی یا گام به گام، امکان پردازش پیشرفته سیگنال.
ویژگی های کلیدی
مدولاسیون فاز با سرعت بالا: از مدولاسیون سطح GHZ برای ارتباطات و سنجش سرعت بالا پشتیبانی می کند.
از دست دادن کم درج: حداقل میرایی سیگنال را در طول مدولاسیون فاز تضمین می کند.
پهنای باند نوری گسترده: در یک محدوده طول موج گسترده ، به طور معمول ازباند C به باند L(محدوده 1550 نانومتر) در برنامه های کاربردی از راه دور.
پایداری بالا و سر و صدای کم: برای برنامه های دقیق مانندژیروسکوپ های فیبر نوری و ارتباطات کوانتومیبشر
طراحی جمع و جور و یکپارچه: ادغام درمدارهای مجتمع فوتونی (عکس)برای سیستم های نوری با چگالی بالا.
برنامه
1) ارتباط نوری منسجم
استفاده شده درقالب های مدولاسیون پیشرفتهمانندQPSK (کلید تغییر فاز درجه چهار) ، DPSK (کلید تغییر فاز دیفرانسیل) و 16QAMبرای رمزگذاری داده ها به طور کارآمد.
تقویت کردنیکپارچگی سیگنال نوریبرایشبکه های متصل به مرکز مسافت طولانی و طولانیبشر
2) نوری کوانتومی و ارتباط کوانتومی
کنترل فاز دقیق را برایتوزیع کلید کوانتومی (QKD) ، درگیری کوانتومی و محاسبات کوانتومیبشر
درآماده سازی و دستکاری حالت کوانتومیدر مدارهای کوانتومی فوتونیک.
3) سنسورهای فیبر نوری
استفاده شده درسنسورهای فیبر نوری تداخل سنجی، مانندژیروسکوپ های فیبر نوری (مه) و سنسورهای صوتی توزیع شده (DAS)، برای اندازه گیری با دقت بالا تغییرات محیطی.
حساسیت دردما ، کرنش و سنجش لرزشبرنامه ها
4) فوتونیک مایکروویو و پردازش سیگنال RF
استفاده شده درپردازش سیگنال فوتونی RFبرای تولید و دستکاری سیگنال های مایکروویو در رادار ، ارتباط ماهواره ای و سیستم های جنگ الکترونیکی.
فعال کردنفرمان پرتوی کنترل شده فازدر آنتن های آرایه فاز مبتنی بر فوتونیک.
مزایای سایر تعدیل کننده ها
شدت سیگنال را حفظ می کند: بر خلاف تعدیل کننده های شدت ، تعدیل کننده های فاز قدرت سیگنال منتقل شده را کاهش نمی دهند.
راندمان طیفی بالاتر: فعال می کندقالبهای مدولاسیون منسجم پیشرفتهبرای انتقال کارآمد داده.
نسبت به تغییرات محیطی قوی تر: ثبات و دقت بالاتری را نسبت به شیفت های فاز صرفاً الکترونیکی ارائه می دهد.
مشخصات
| نوع | قسمت | ارزش معمولی | واحد | |||
| نوری | کریستال | x-cut y-prop ln | جدید | |||
| فرایند موجبر | مبادله پروتون شده | جدید | ||||
| طول موج عمل | 1550 نانومتر ± 20 | NM | ||||
| از دست دادن | 4.0 | DB | ||||
| انقراض قطبش | 20 پوند | DB | ||||
| از دست دادن | ≤ -45 | DB | ||||
| برق | Vπ | ≤ 3.5 | حرفهای | |||
| پهنای باند | DC 300 میلیون پوند | هرتز | ||||
| ساخت الکترود | الکترودهای | |||||
| امپدانس بندر RF | 1 میلیون پوند | ω | ||||
| مکانیکی | بعد | طول × عرض × ضخامت = 3 × 3 × 1 میلی متر3 | ||||
