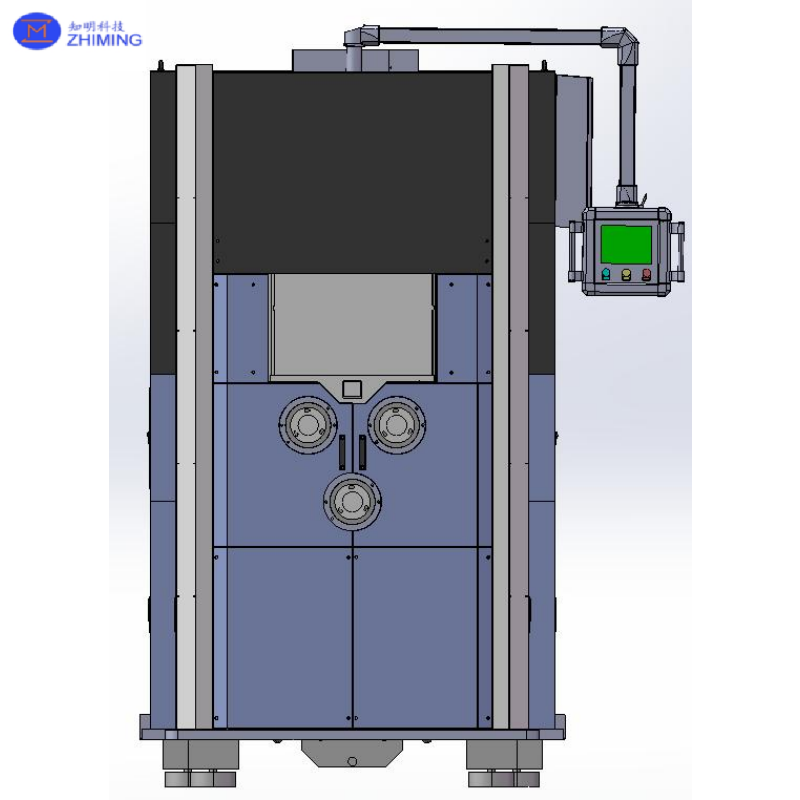

اره سیمی با دقت بالا JSZ1231D

مرور کلی محصول

اره سیمی با دقت بالا JSZ1231D برای کاربردهای برش دقیق در صنعت نیمه‌هادی طراحی شده است. این دستگاه برای برش با راندمان بالا و دقت بالا شمش‌های نیمه‌هادی و سایر مواد سخت و شکننده مناسب است.

این دستگاه دارای ساختار یکپارچه با استحکام بالا، سیستم درایو غلتک اصلی با سرعت بالا، کنترل دقیق کشش سیم، گیره هیدرولیکی قطعه کار و سیستم کنترل پایدار است. این دستگاه از حداکثر سرعت سیم تا 2200 متر بر دقیقه، دقت برش ±0.01 میلی‌متر و حداقل ضخامت برش کمتر از 0.05 میلی‌متر پشتیبانی می‌کند و آن را برای پردازش ویفر نیمه‌هادی که دقت، پایداری و استفاده از مواد در آن حیاتی است، مناسب می‌سازد.

مشخصات فنی اصلی

• حداکثر اندازه قطعه کار: عرض 90 × ارتفاع 220 × طول 450 میلی‌متر
• حداکثر طول قطعه کار: 450 میلی‌متر
• حداکثر سرعت سیم: 2200 متر بر دقیقه
• حداکثر ظرفیت ذخیره سیم: 100 کیلومتر
• محدوده قطر سیم: 0.014-0.1 میلی‌متر
• محدوده کنترل کشش سیم: 0-15 نیوتن
• مسافت تغذیه: ≤220 میلی‌متر
• سرعت تغذیه برش: 0.01-5 میلی‌متر بر دقیقه، قابل تنظیم
• سرعت تغذیه سریع: 200 میلی‌متر بر دقیقه
• ظرفیت مخزن دوغاب: 300 لیتر
• گیره قطعه کار: گیره هیدرولیکی خودکار
• حداکثر سرعت غلتک اصلی:<4,500 دور در دقیقه
• حداکثر قطر غلتک اصلی: Ø160 میلی‌متر
• غلتک‌های اصلی: 3 عدد + 3 عدد یدکی
• حالت برش: تغذیه رو به پایین
• حالت حرکت سیم: عملیات رفت و برگشتی یا یک طرفه
• منبع تغذیه: سه فاز چهار سیم AC 380V ±10%، 50/60 هرتز
• ابعاد دستگاه: تقریباً طول 1750 × عرض 1600 × ارتفاع 2900 میلی‌متر
• وزن دستگاه: تقریباً 8 تن

مزایای کلیدی

این دستگاه از طراحی ساختاری فشرده با فضای اشغالی نسبتاً کم استفاده می‌کند. بدنه دستگاه از فولاد با استحکام بالا ساخته شده است، در حالی که پایه از ساختار ریخته‌گری یکپارچه برای بهبود استحکام کلی و پایداری عملیاتی طولانی مدت استفاده می‌کند.

تمام سیستم‌های درایو اصلی از ساختارهای درایو مستقیم استفاده می‌کنند که به کاهش خطاهای انتقال و سایش مکانیکی کمک کرده و در عین حال صدای عملیاتی کمتر و دقت درایو بالاتری را فراهم می‌کند.

هر یک از سه غلتک اصلی به طور مستقل توسط موتور درایو مستقیم هدایت می‌شود. این طراحی بار ناشی از کشش سیم بر روی غلتک‌ها را کاهش می‌دهد و به کاهش پارگی سیم و همچنین سایش شیار غلتک و مصرف سیم کمک می‌کند.

این دستگاه دارای فاصله شفت کوتاه شده تقریباً 270 میلی‌متر است که پایداری سیم را در حین برش بهبود می‌بخشد و به افزایش بازده برش و کاهش زمان برش و مصرف سیم کمک می‌کند.

تشخیص پارگی سیم دو طرفه حساسیت هشدار را بهبود می‌بخشد. سیستم کنترل الکتریکی همچنین شامل حفاظت در برابر قطع برق است تا به کاهش پارگی سیم و ضایعات قطعه کار ناشی از قطع ناگهانی برق کمک کند.

با حداکثر سرعت سیم 2200 متر بر دقیقه و کنترل کشش دقیق، این دستگاه برای فرآیندهای برش با سیم ظریف ضمن حفظ عملکرد پایدار سیم مناسب است.

دقت برش می‌تواند به ±0.01 میلی‌متر برسد، در حالی که حداقل ضخامت برش کمتر از 0.05 میلی‌متر است و نیازهای برش ویفر نیمه‌هادی با دقت بالا را برآورده می‌کند.

اجزای اصلی سیستم

این دستگاه عمدتاً شامل موارد زیر است:

• واحد قرقره سیم برای تامین و ذخیره سیم
• واحد جابجایی سیم برای باز کردن روان و جمع کردن یکنواخت
• واحد کنترل کشش برای حفظ کشش پایدار سیم
• سیستم چرخ راهنما برای هدایت دقیق و روان سیم
• واحد اسپیندل و غلتک اصلی برای برش دقیق
• واحد تغذیه برای تثبیت قطعه کار و حرکت برش کنترل شده
• مبدل حرارتی برای کنترل دمای سیال برش
• سیستم دوغاب و خنک کننده
• کابینه کنترل الکتریکی
• رابط انسان و ماشین برای تنظیم پارامترها، عملیات و نظارت بر وضعیت

معیارهای دقت و پذیرش

• لرزش غلتک اصلی: ≤0.02 میلی‌متر
• لرزش شعاعی سطح مخروطی جعبه اسپیندل: ≤0.005 میلی‌متر
• لرزش محوری شفت اسپیندل: ≤0.005 میلی‌متر
• نسبت تماس بین مخروط اسپیندل و سوراخ مخروطی: ≥70%
• صافی تغذیه عمودی: ≤0.005 میلی‌متر بر 150 میلی‌متر
• پیچش سیم: کمتر از 5 دور در متر
• لرزش اسپیندل تغذیه/برداشت: ≤5 متر بر مجذور ثانیه
• لرزش چرخ تغذیه/برداشت: ≤0.15 میلی‌متر

محیط عملیاتی

• دمای محیط توصیه شده: 18-28 درجه سانتی‌گراد
• رطوبت نسبی: ≤75%
• لرزش محیطی: ≤0.5G
• دمای آب خنک کننده: 11 ±1 درجه سانتی‌گراد
• جریان آب خنک کننده: 20-50 لیتر بر دقیقه
• فشار آب خنک کننده: 0.2-0.4 مگاپاسکال
• ظرفیت خنک کننده مورد نیاز: ≥5 کیلووات
• مصرف برق واقعی دستگاه: تقریباً 5 کیلووات ساعت

کاربردها

این دستگاه عمدتاً برای برش دقیق ویفرهای نیمه‌هادی و سایر مواد سخت و شکننده استفاده می‌شود. این دستگاه به ویژه برای کاربردهایی که نیاز به برش نازک، دقت برش بالا، عملکرد پایدار سیم، پارگی کم سیم و بهبود استفاده از مواد دارند، مناسب است.

شرح کوتاه محصول برای وب سایت / کاتالوگ

اره سیمی با دقت بالا JSZ1231D

JSZ1231D که برای برش دقیق ویفرهای نیمه‌هادی طراحی شده است، از قطر سیم‌های ظریف 0.014 تا 0.1 میلی‌متر و حداکثر سرعت سیم 2200 متر بر دقیقه پشتیبانی می‌کند. ساختار با استحکام بالا، غلتک‌های اصلی با درایو مستقل، کنترل کشش دقیق و گیره هیدرولیکی خودکار آن، عملکرد برش پایدار و دقیقی را ارائه می‌دهد.

این دستگاه از قطعات کار تا طول 450 میلی‌متر پشتیبانی می‌کند، به دقت برش ±0.01 میلی‌متر دست می‌یابد و می‌تواند برش‌هایی با ضخامت کمتر از 0.05 میلی‌متر تولید کند. تشخیص پارگی سیم دو طرفه، سیال برش با دمای کنترل شده و سیستم کنترل الکتریکی پایدار، آن را برای پردازش مواد نیمه‌هادی قابل اعتماد و کارآمد مناسب می‌سازد.
