دستگاه حفاری لیزر با دقت بالا برای پردازش تابلو های زعفران

خلاصه ی محصول

این تجهیزات به طور خاص برای ماشینکاری میکرو سوراخ از مواد فوق سخت طراحی شده است، یکپارچه سازی سیستم های مکانیکی با دقت بالا، نرم افزار کنترل هوشمند و فناوری پیشرفته لیزر.آن را بر محدودیت های فرآیندهای سنتی در سازگاری مواد غلبه می کنداین تجهیزات برای حفاری دقیق، برش و میکرو ماشینکاری مواد پیشرفته مانند الماس، سفیر، سرامیک و آلیاژ های هوافضا مناسب است.به شرکت ها در دستیابی به اهداف تولید دیافراگم سطح میکروم کمک می کند، هیچ آسیب حرارتی و نرخ بازده بالا.

مشخصات فنی

​​

​

عملکرد پردازش و تضمین کیفیت

سازگاری مواد​

• ​مواد فوق سخت: الماس، نیترید بور مکعب (CBN) ، کاربید وولفستم
• ​فلزات بسیار ذوب: آلیاژ های رنیوم، وولفستم و تیتانیوم
• ​سرامیک/ نیمه هادی: زرکونیا، کربید سیلیکون، آرسنید گالیوم

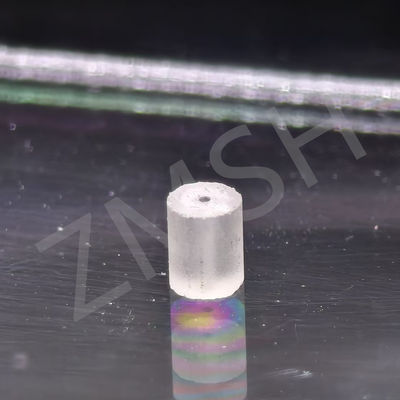

• ​سفیر (فایده کلیدی): از میکرو حفاری ورق های زعفر (Al2O3) (0.1 ′′5mm ضخامت) پشتیبانی می کند ، از مشکلات شکنندگی در ماشینکاری سنتی جلوگیری می کند.
• ​فلزات عمومی: فولاد ضد زنگ، فولاد کربن، آلیاژ آلومینیوم

​توانایی پردازش​

• ​محدوده سوراخ: φ0.1 ≈5mm (قابل تنظیم برای قطر کوچکتر)
  -.عمق: 0.01~10mm (دستگیری حفره های چند لایه ای)
  -.مخمصه: 0° ≈ 30° تنظیم می شود

​مزایای کیفیت​

• ​دقت هندسی: تحمل قطر سوراخ ± 5٪، خطای کانر < 0.1 °، استیل > 99.9٪
• ​پوشش سطح: Ra≤0.8μm (پایان آینه ای) ، بدون حفر و یا باقیمانده ذوب ◄ برای مواد شکننده مانند سفیر حیاتی است.
• ​ثبات: حرکت دمایی <±1μm پس از 8 ساعت کار مستمر؛ نرخ بازده >99.5٪ (بر روی مواد معمولی آزمایش شده)

​تکنولوژی های پیشرفته​

• ​حالت پالس فوق کوتاه(اختیاری): عرض پالس ≤10ps، منطقه تحت تاثیر گرما <1μm ◄ ایده آل برای سفیر و سایر مواد حساس حرارتی.
• ​تنظیم پارامتر پویا: به طور خودکار فرکانس/قدرت لیزر را بر اساس سختی مواد بهینه می کند و بهره وری حفاری زپیر را 30٪ بهبود می بخشد.

کاربردهای معمول

تولید قالب و پرتوهای دقیق​

• ​نقاشی الماس می میرد: سوراخ های حفاری <φ0.05mm برای افزایش عمر ابزار 30٪
• ​برقی های سفیر:
  • حفاری میکرو آرایه برای نردبان ها با دقت چرخش ± 1μm و مقاومت بیشتر در برابر سایش.
  • میکرو سوراخ کردن استریل برای لگن های ایمپلنت پزشکی که با استانداردهای سازگاری زیستی مطابقت دارند.

​نیمه هادی و الکترونیک​

• ​بسته بندی تراشه: BGA pad micro-via drilling با قطر ثابت ±2μm.
• ​سنجه های سنسور: تشکیل میکرو سوراخ در کاتترهای پزشکی با سطح Ra≤0.1μm.

​انرژی جدید و هوافضا​

• ​جداکننده باتری لیتیوم یون: آرایه های میکرو متخلخل برای افزایش تراکم انرژی.
• ​تیغه های آلیاژ تیتانیوم: حفاری سوراخ خنک کننده بدون ترک های استرس مرتبط با روش های سنتی.

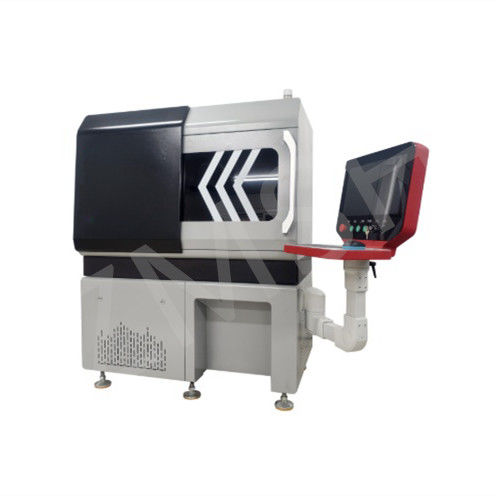

ZMSHدستگاه حفاری لیزر با دقت بالا
