دستگاه حفاری لیزری پیکو دقیق برای پردازش تابلو های زعفران
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| زمان تحویل: | 6-8 ماه |
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| نوع لیزر: | لیزر فیبر پیکو | فرکانس پالس حداکثر: | 100 کیلوهرتز |
|---|---|---|---|
| محدوده انرژی: | 0.1-5 MJ | مدت زمان نبض: | <10^-12 ثانیه |
| توان متوسط: | تا 20 کیلو وات | تبرها: | 4 محور (x ، y ، z ، c) |
| دقت موقعیت یابی: | 0.005 ± میلی متر | حداکثر سرعت: | 500 میلی متر در ثانیه (محورهای XYZ) |
| برجسته کردن: | دستگاه حفاری لیزری با زعفران |
||
توضیحات محصول
خلاصه ی محصول
این تجهیزات ترکیبی از تکنولوژی لیزر فوق سریع پیکوسکوند با سیستم های کنترل هوشمند است که برای پردازش دقیق مواد با ارزش بالا طراحی شده است. مزایای اصلی عبارتند از:
- پردازش فوق العاده سریع در سطح پیکوسکوند: لیزر پالس با طول موج 1064nm با سطوح انرژی قابل تنظیم از 0.1mJ تا 5mJ (سطح مرحله 0.1mJ) ، ارائه طول نبض <10^-12 ثانیه.این به حداقل رساندن آسیب حرارتی (<10μm منطقه گرمای تحت تاثیر) و از بین بردن میکرو ترک.
- کنترل کامل دایره بسته دیجیتال: مجهز به کامپیوترهای صنعتی و نرم افزار اختصاصی LaserMaster Pro ، پشتیبانی از برنامه نویسی کد G ، تبدیل خودکار CAD و بهینه سازی مسیر در زمان واقعی. دقت موقعیت مکانی به ± 0 می رسد.005mm.
- سیستم هوشمند چهار محور: محورهای XYZ با تکرار ± 0.002mm و چرخش محور C اختیاری امکان چند وظیفه پیچیده برای الگوهای سوراخ نامنظم را فراهم می کنند.
کاربردهای معمول:
- صنعت نیمه هادی: حفاری وافره، ساخت میکروساخت ها
- مواد فوق سخت: ابزار الماس، میکرو حفاری قطعات نوری افیر
- حوزه زیست پزشکی: مفاصل مصنوعی، حفاری دقیق ایمپلنت های دندان
- بخش انرژی جدید: پردازش آرایه های میکرو متخلخل با باتری های لیتیوم یون
مشخصات فنی
|
دسته بندی |
مشخصات | نکات مهم فنی |
| سیستم لیزر | لیزر فیبر پیکو، قدرت اوج ≥20kW | تکنولوژی MOPA (استفاده از تقویت کننده قدرت نوسانگر اصلی) ، ثبات نبض < 3% |
| کنترل حرکت | موتورهای سرو 4 محوری، تکرار پذیری ±0.002mm | بازخورد مقیاس شبکه + الگوریتم خنک کننده سازگار، حداکثر سرعت 500mm/s |
| سیستم بینایی | 150x زوم اپتیک + دوربین سی سی دی سیاه و سفید | 0تصویربرداری با وضوح.1μm، جهت گیری الکترونیکی برای تعیین دقیق |
| کنترل انرژي | تنظیم انرژی مرحله ای (توسعات 0.1mJ) | برای ضخامت های مختلف مواد بهینه شده است |
| سیستم های کمکی | خنک سازی دو حالت (آب/هوا) ، چک خلاء | مناسب برای کار مستمر و پردازش مواد خطرناک |
عملکرد پردازش و تضمین کیفیت
1ظرفیت های پردازش استثنایی
- حفاری میکرو: حداقل دیافراگم φ0.5μm، نسبت عمق به قطر تا 1:50 (بدون پاره شدن در مواد سخت)
- ساختارهای پیچیده: از حفره های مخروطی (0.1 ° ≈ 5 ° تنظیم پذیر) ، شکاف های مارپیچی و حفره های چند مرحله ای در یک فرآیند پشتیبانی می کند
- برش غیر مخرب: ایده آل برای فیلم های نازک (به عنوان مثال، فیلم PI، گرافن) با دقت زیر میکرو
2مدیریت کیفیت از انتهای تا انتهای
- پاداش هوشمندانه: نظارت در زمان واقعی نوسانات قدرت لیزر و انحراف حرارتی با تنظیم پارامترهای پویا
- پایگاه داده فرآیند: پارامترهای از پیش ساخته شده برای بیش از ۲۰۰ ماده (فلزات، سرامیک، سنگهای قیمتی، کامپوزیت)
- بازرسی در خط: تولید خودکار نقشه های توزیع اندازه سوراخ و گزارش های تجزیه و تحلیل خشکی سطح (Ra ≤0.8μm)
3نتایج آزمایش سازگاری مواد
| نوع ماده | نتایج معمول پردازش |
|---|---|
| الماس پلی کریستال (PCD) | حفره های φ2μm با لبه های صاف/بدون حفر |
| طلای 18 کارت | الگوهای خالی زیر میکروانی بدون اکسیداسیون |
| کاربید ولتفستم (WC) | تحمل قطر ±1.5٪، نسبت عمق به قطر 1:30 |
| شیشه ی بیولوژیکی | حفاری با فشار حرارتی پایین، >95٪ قابلیت زنده ماندن سلول |

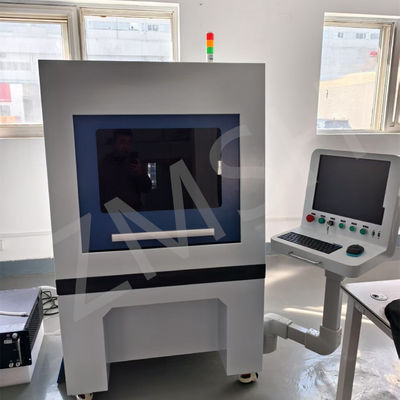

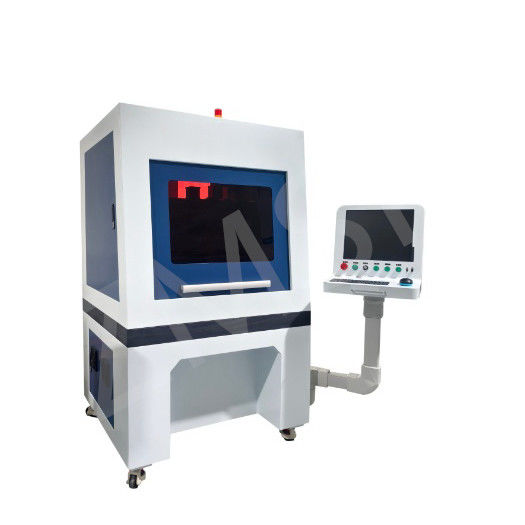

ZMSH ماشین حفاری لیزری با دقت پیکو
سوالات عمومی
سوال: آیا راه اندازی تجهیزات زمان زیادی می برد؟
A: بسته های پارامتر از قبل نصب شده امکان تأیید عملکردی پایه 30 دقیقه ای را فراهم می کنند. هدایت از راه دور توسط تیم ما می تواند زمان تنظیم را به 2 ساعت کاهش دهد.
س: چگونه برش متوالی چند ماده را مدیریت کنیم؟
A: از حالت پردازش چند لایه با تغییر ابزار خودکار و تغییر پارامتر بین مواد مانند فولاد ضد زنگ و سرامیک پشتیبانی می کند.
سوال: مصرف انرژی چقدر است؟
A: طراحی انرژی کارآمد (40٪ کمتر از سیستم های معمولی) با حالت آماده هوشمند. هزینه های عملیاتی ساعتی <¥5.
