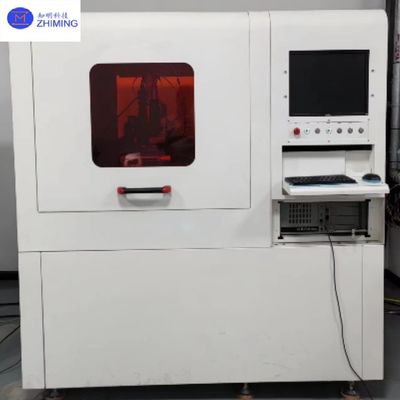

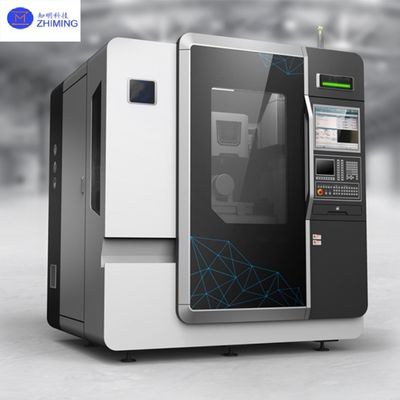

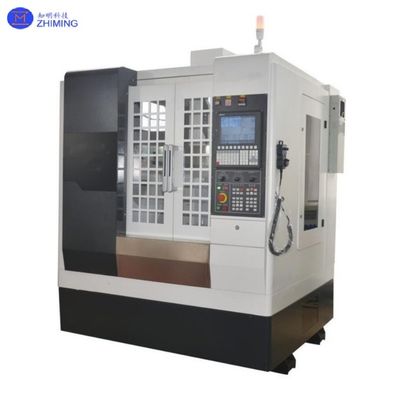

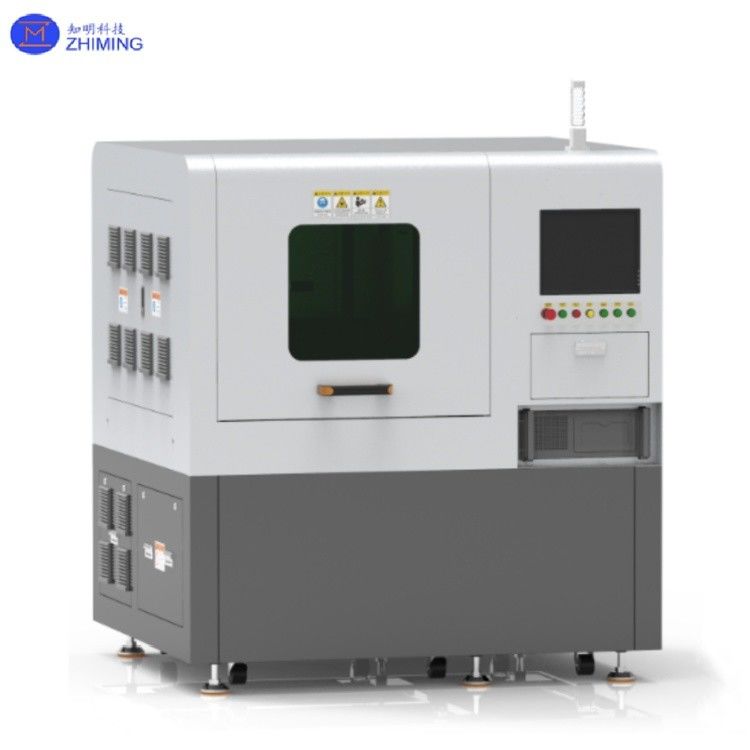

تکنولوژی تجهیزات لیزر مایکرو فلوئیدی که برای پردازش مواد سخت و شکننده کربید سیلیکون سرمت استفاده می شود
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 2 |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| حجم countertop:: | 300*300*150 | دقت موقعیت μm:: | +/- 5 |
|---|---|---|---|
| دقت موقعیت یابی مکرر μm:: | +/-2 | نوع کنترل عددی:: | DPSS ND: YAG |
| برجسته کردن: | تجهیزات لیزری مایکرو فلوئیدی شکننده,تجهیزات لیزر مایکرو فلوئیدی سخت,تجهیزات لیزر سیلیکون کاربید میکروفلوئیدی سرمت,Hard Microfluidic Laser Equipment,Cermet Silicon Carbide Microfluidic Laser Equipment |
||
توضیحات محصول
معرفی محصول
دستگاه لیزر مایکروژت یک سیستم ماشینکاری دقیق انقلابی است که بدون آسیب حرارتی،پردازش مواد با دقت بالا با اتصال پرتوهای لیزر با انرژی بالا به جت مایع در مقیاس میکروونیاین فناوری به ویژه برای تولید نیمه هادی مناسب است، که فرآیندهای حیاتی مانند برش وافره SiC / GaN، حفاری TSV و بسته بندی پیشرفته با دقت زیر میکرو (0.5-5μm)، در حالی که از بین بردن مناطق حاشیه ای و داغ (HAZ<1μm) ناشی از پردازش سنتی است.مکانیسم هدایت مایع منحصر به فرد آن نه تنها تمیزکاری ماشین را تضمین می کند (بر اساس استانداردهای کلاس 100)، اما همچنین بازده را بیش از 15٪ بهبود می بخشد و اکنون تجهیزات اصلی تولید نیمه هادی و تراشه 3D نسل سوم است.
ویژگی ها و مزایا
· دقت و کارایی بالا: تکنولوژی لیزر مایکروجیت با اتصال پرتو لیزر به یک جت آب با سرعت بالا پس از تمرکز، برش و پردازش دقیق را به دست می آورد.جلوگیری از مشکلات آسیب حرارتی و تغییر شکل مواد در پردازش لیزر سنتی، در حالی که خنک کردن منطقه پردازش برای اطمینان از دقت بالا و پایان سطح را حفظ می کند.
· هیچ آسیب مادی و مناطق تحت تاثیر گرما: این فناوری از قابلیت های خنک کننده جت آب استفاده می کند تا تقریباً هیچ منطقه ای تحت تاثیر گرما یا تغییرات میکروسروکتوری ایجاد نکند.در حالی که از بین بردن زباله های ablative و حفظ سطوح تمیز.
· مناسب برای انواع مواد: فلز، سرامیک، مواد ترکیبی، الماس، کربید سیلیکون و سایر مواد سخت و شکننده،به خصوص در ضخامت برش تا میلی متر با عملکرد عالی.
· انعطاف پذیری و ایمنی:دستگاه از حالت های عملیاتی متعدد پشتیبانی می کند (مانند 3- محور یا 5- محور) و مجهز به یک سیستم تشخیص بصری و عملکرد فوکوس خودکار برای بهبود بهره وری پردازش و ایمنی است
·حفاظت از محیط زیست و صرفه جویی در انرژی: در مقایسه با روش های پردازش لیزر سنتی، تکنولوژی لیزر مایکروجیت از دست دادن مواد و مصرف انرژی را کاهش می دهد.مطابق با مفهوم تولید سبز.
مشخصات
| حجم میز کار | 300*300*150 | 400*400*200 |
| محور خطی XY | موتور خطي موتور خطي | موتور خطي موتور خطي |
| محور خطی Z | 150 | 200 |
| دقت موقعیت گذاری μm | +/-5 | +/-5 |
| دقت موقعیت دهی مکرر μm | +/-2 | +/-2 |
| شتاب G | 1 | 0.29 |
| کنترل عددی | محور 3 / محور 3 + 1 / محور 3 + 2 | محور 3 / محور 3 + 1 / محور 3 + 2 |
| نوع کنترل عددی | DPSS Nd:YAG | DPSS Nd:YAG |
| طول موج nm | 532/1064 | 532/1064 |
| قدرت نامی W | 50/100/200 | 50/100/200 |
| جت آب | 40 تا 100 | 40 تا 100 |
| نوار فشار نوزل | 50 تا 100 | 50 تا 600 |
| ابعاد (آلات ماشینی) (عرض * طول * ارتفاع) mm | 1445*1944*2260 | 1700*1500*2120 |
| اندازه (کابین کنترل) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| وزن (تجهیزات) T | 2.5 | 3 |
| وزن (کابین کنترل) KG | 800 | 800 |
| ظرفیت پردازش |
خشکی سطح Ra≤1.6um سرعت باز کردن ≥1.25mm/s برش دایره ≥6mm/s سرعت برش خطی ≥50mm/s |
خشکی سطح Ra≤1.2um سرعت باز کردن ≥1.25mm/s برش دایره ≥6mm/s سرعت برش خطی ≥50mm/s |
|
برای کریستال گالیوم نیترید، مواد نیمه هادی با فاصله باند بسیار گسترده (الماس/اکسید گالیوم) ، مواد ویژه هوافضا، بستر سرامیکی کربن LTCC، فتوولتائیک،پردازش کریستال اسکینتیلاتور و سایر مواد. توجه: ظرفیت پردازش بسته به ویژگی های مواد متفاوت است |
||
اصل کار
درخواست ها
1هوافضا و نیمه هادی: برای برش انبوه کربید سیلیکون، برش یک کریستال گالیوم نیترید و غیره برای حل مشکلات پردازش مواد ویژه هوافضا استفاده می شود.
2دستگاه های پزشکی: برای ماشینکاری دقیق قطعات دستگاه های پزشکی با کیفیت بالا، مانند ایمپلنت ها، کاتترها، اسکالپل ها و غیره، با سازگاری زیستی بالا و نیازهای پایین پس از پردازش استفاده می شود.
3تجهیزات الکترونیک مصرفی و AR: دستیابی به برش دقیق و نازک در پردازش لنز AR و ترویج استفاده گسترده از مواد جدید مانند لنز های کربید سیلیکون.
4تولید صنعتی: به طور گسترده ای در فلز، سرامیک، مواد ترکیبی، پردازش قطعات پیچیده، مانند قطعات ساعت، قطعات الکترونیکی و غیره استفاده می شود.
پرسش و پاسخ
1س: تکنولوژی لیزر مایکروجت چیست؟
ج: تکنولوژی لیزر مایکروجت، دقت لیزر را با خنک سازی مایع ترکیب می کند تا پردازش مواد بسیار تمیز و با دقت بالا را امکان پذیر کند.
2س: مزایای لیزر مایکروژت در تولید نیمه هادی چیست؟
A: این آسیب های حرارتی و تراشیدن را در هنگام برش / حفاری مواد شکننده مانند وافرهای SiC و GaN از بین می برد.
