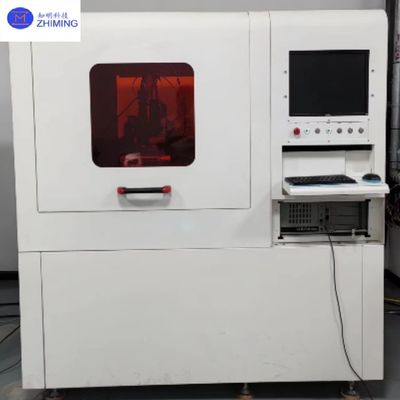

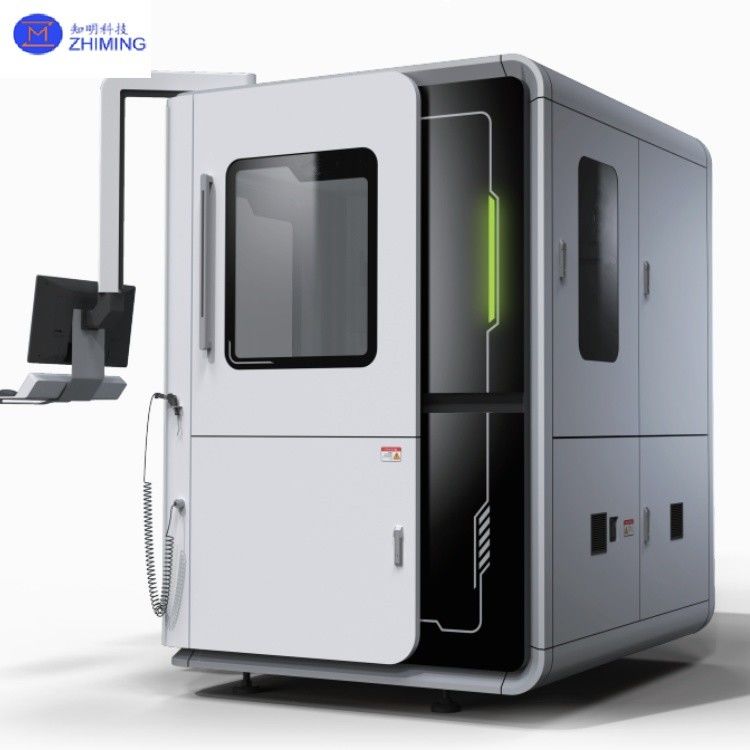

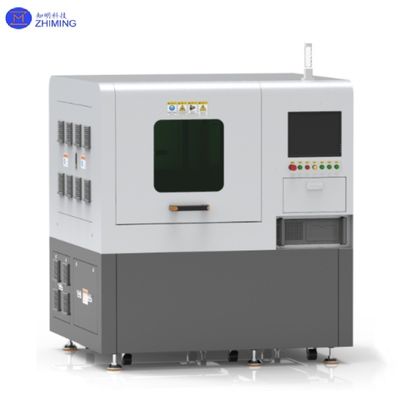

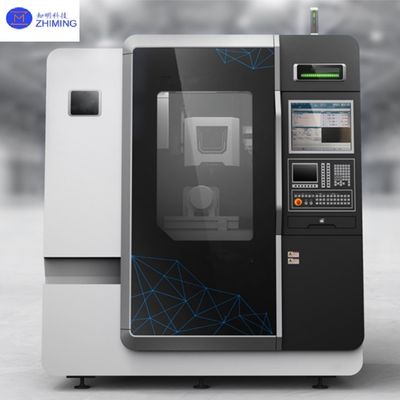

تجهیزات لیزر مایکروژت برش وافره با دقت بالا AR پردازش لنز کربید سیلیکون
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 2 |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| حجم countertop:: | 300*300*150 | دقت موقعیت μm:: | +/- 5 |
|---|---|---|---|
| دقت موقعیت یابی مکرر μm:: | +/-2 | نوع کنترل عددی:: | DPSS ND: YAG |
| برجسته کردن: | پردازش لنز کربید سیلیکون AR,تجهیزات لیزر مایکروجت,تجهیزات لیزر مایکروژت با دقت بالا,Microjet laser equipment,High Precision Microjet Laser Equipment |
||
توضیحات محصول
معرفی محصول
تجهیزات تکنولوژی لیزر مایکروجت ترکیبی از لیزر و تکنولوژی پردازش پیشرفته جت آب با سرعت بالا است، هسته آن در استفاده از تمرکز پرتو لیزر همراه با جت آب با سرعت بالا است.از طریق لیزر هدایت جت آب به دقت بر روی سطح قطعه کار عمل می کنداین فناوری مزایای قابل توجهی در زمینه پردازش مواد سخت و شکننده دارد.و همچنین نشان می دهد طیف گسترده ای از پتانسیل های کاربردی در بسیاری از زمینه ها مانند نیمه هادی، هوافضا و دستگاه های پزشکی.
تجهیزات تکنولوژی لیزر مایکروجیت عمدتا از سیستم لیزر، سیستم اتصال آب سبک، سیستم ابزار ماشین با دقت بالا، سیستم پمپ آب خالص / فشار بالا،سیستم شناسایی بصری و سیستم نرم افزاری کنترل ماشین آلات الکتریکی آب سبکدر میان آنها، سیستم لیزر از لیزر نانو ثانیه ای جامد با طول موج 532/1064nm استفاده می کند و از طریق تکنولوژی دو برابر فرکانس به تولید قدرت بالا می رسد.سیستم اتصال آب نوری پرتوی لیزر را از طریق فیبر نوری منتقل می کند و با جت آب با سرعت بالا برای دستیابی به اثر خنک کننده و هدایت پرتوی لیزر متصل می شود.
مزیت عمده
اصل کار تکنولوژی لیزر مایکروجت این است که پرتو لیزر را در جت آب با سرعت بالا متمرکز کند و یک اثر بازتاب کامل ایجاد کند.به طوری که انرژی لیزر به طور مساوی در دیوار داخلی ستون آب توزیع می شودهنگامی که پرتو لیزر به سطح قطعه کار می رسد، توسط جت آب هدایت می شود و خنک می شود تا برش دقیق یا ماشینکاری را به دست آورد. این فرآیند نه تنها دقت ماشینکاری را بهبود می بخشد،اما همچنین به طور موثر از دست دادن مواد و مناطق گرمایی را کاهش می دهد.
مشخصات
| حجم میز کار | 300*300*150 | 400*400*200 |
| محور خطی XY | موتور خطي موتور خطي | موتور خطي موتور خطي |
| محور خطی Z | 150 | 200 |
| دقت موقعیت گذاری μm | +/-5 | +/-5 |
| دقت موقعیت دهی مکرر μm | +/-2 | +/-2 |
| شتاب G | 1 | 0.29 |
| کنترل عددی | محور 3 / محور 3 + 1 / محور 3 + 2 | محور 3 / محور 3 + 1 / محور 3 + 2 |
| نوع کنترل عددی | DPSS Nd:YAG | DPSS Nd:YAG |
| طول موج nm | 532/1064 | 532/1064 |
| قدرت نامی W | 50/100/200 | 50/100/200 |
| جت آب | 40 تا 100 | 40 تا 100 |
| نوار فشار نوزل | 50 تا 100 | 50 تا 600 |
| ابعاد (آلات ماشینی) (عرض * طول * ارتفاع) mm | 1445*1944*2260 | 1700*1500*2120 |
| اندازه (کابین کنترل) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| وزن (تجهیزات) T | 2.5 | 3 |
| وزن (کابین کنترل) KG | 800 | 800 |
| ظرفیت پردازش |
خشکی سطح Ra≤1.6um سرعت باز کردن ≥1.25mm/s برش دایره ≥6mm/s سرعت برش خطی ≥50mm/s |
خشکی سطح Ra≤1.2um سرعت باز کردن ≥1.25mm/s برش دایره ≥6mm/s سرعت برش خطی ≥50mm/s |
|
برای کریستال گالیوم نیترید، مواد نیمه هادی با فاصله باند بسیار گسترده (الماس/اکسید گالیوم) ، مواد ویژه هوافضا، بستر سرامیکی کربن LTCC، فتوولتائیک،پردازش کریستال اسکینتیلاتور و سایر مواد. توجه: ظرفیت پردازش بسته به ویژگی های مواد متفاوت است |
||
درخواست ها
پردازش مواد نیمه هادی و هوافضا نسل سوم: برای پردازش دقیق مواد نیمه هادی نسل سوم مانند کربید سیلیکون و گالیوم نیترید استفاده می شود.و همچنین پردازش قطعات پیچیده مواد مانند سوبرا لیزها و زیربناهای سرامیکی در زمینه هوافضا.
پردازش قطعات دستگاه های پزشکی: مناسب برای برش و پردازش دقیق استنت های قلبی عروقی، ایمپلنت ها، ابزار جراحی و سایر ابزار پزشکی است.
برش اینگوت: برای برش کارآمد مواد نیمه هادی مانند بلوک های سیلیکون و اینگوت کربید سیلیکون استفاده می شود.
پردازش مواد سخت و شکننده: از جمله الماس، نیترید سیلیکون و سایر مواد پردازش قطعات پیچیده
خدمات ZMSH
راه حل های سفارشی: ارائه طراحی تجهیزات شخصی و بهینه سازی فرآیند بر اساس نیازهای مشتری.
پشتیبانی فنی و آموزش: ارائه آموزش عملیات تجهیزات و پشتیبانی فنی برای مشتریان تا اطمینان حاصل شود که مشتریان می توانند از تجهیزات به طور موثر استفاده کنند.
خدمات پس از فروش: ارائه خدمات نگهداری فنی طولانی مدت و تامین قطعات جایگزین برای اطمینان از عملکرد پایدار تجهیزات.
همکاری در زمینه تحقیق و توسعه: توسعه مشترک فناوری های جدید یا فرآیندهای جدید با مشتریان برای ارتقاء ارتقاء صنعتی.
