سنسور درجه حرارت فیبر نوری GaAs با دقت بالا ترانسفورم Hotspot Monitoring EMI مقاوم
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
|
اطلاعات تکمیلی |
|||
| محدوده دما: | -40 درجه سانتیگراد 260 درجه سانتیگراد | حداقل شعاع خمشی: | 10 میلی متر برای استفاده کوتاه مدت ، 17.5 میلی متر برای استفاده طولانی مدت |
|---|---|---|---|
| قطر فیبر: | 3.0mm | تداخل الکترومغناطیسی: | کاملاً مصون |
| برجسته کردن: | سنسور درجه حرارت فیبر نوری با دقت بالا,سنسور دمای فیبر نوری مقاوم به EMI,EMI-Resistant Fiber Optic Temperature Sensor |
||
توضیحات محصول
معرفی محصول
سنسورهای دمای فیبر نوری گالیوم آرسنیید سنسورهای دمایی هستند که با استفاده از گالیوم آرسنیید به عنوان ماده حساس به دمای ساخته شده اند.با استفاده از خاصيت مواد نيمه رسان گاليوم ارسنيد، جایی که تغییرات در عرض باند گپ نوری آن منجر به تغییر وابسته به درجه حرارت در لبه جذب نور می شود،این سنسورها از نور به عنوان رسانه و فیبر شیشه ای کوارتز به عنوان رسانه انتقال استفاده می کنند.کریستال گالیوم آرسنیید با شیشه کوارتز برای تشکیل سنسور گنجانده شده است.
این سنسور دارای ساختار بدون رسانا است که آن را به طور کامل در برابر تداخل الکترومغناطیسی ایمن می کند. این سنسور قابلیت تکرار عالی، دقت بالا، پاسخ سریع و عمر طولانی را ارائه می دهد.این سنسورها برای کاربردهایی که نیاز به قابلیت اطمینان بالا و مقاومت در برابر تداخل دارند مناسب هستند، مانند محیط هایی که شامل RFI، EMI، NMR، RF، مایکروویو، تجهیزات ولتاژ فوق العاده بالا و مایعات خوردنی است.
اصل کار

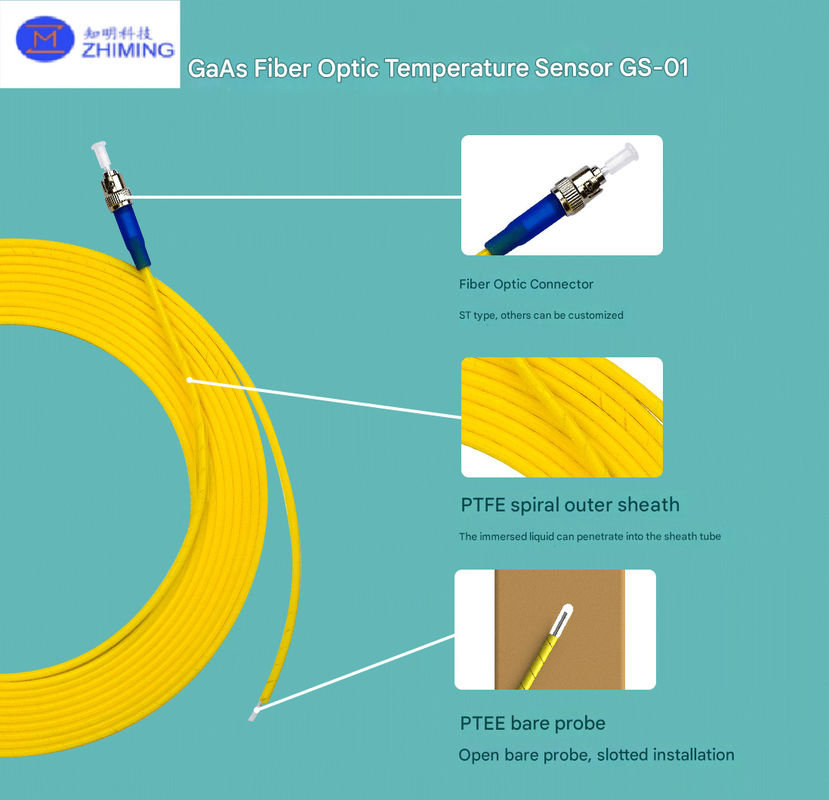

برای نظارت آنلاین بر دمای نقطه گرم داخلی ترانسفورماتورهای غرق شده در روغن استفاده می شود. پوشش بیرونی از یک لوله پوشش مارپیچی PTFE ساخته شده است.با یک لوله پوشش داخلی PTFE که به طور متناوب سوراخ شده است، اجازه می دهد تا مایع در هنگام غوطه ور شدن به پوشش نفوذ کند. این ویژگی مقاومت کششی و ارتعاش عالی را دارد. بدن سنسور یک طراحی باز با عملکرد عایق بندی بالا را اتخاذ می کند.که آن را برای فرآیند خشک کردن خلاء و محیط های غرق شده در روغن مناسب می کند.
مشخصات
| پارامتر | مشخصات |
|---|---|
| محدوده دما | -40°C ~ 260°C |
| زمان پاسخ | < 0.25s |
| نوع کانکتور فیبر | ST |
| حداقل شعاع خم | 10 میلی متر برای استفاده کوتاه مدت، 17.5 میلی متر برای استفاده طولانی مدت |
| الزامات طول | طول فیبر تا 500 متر بدون تاثیر بر عملکرد اندازه گیری دمای |
| قطر فیبر | 3.0mm |
| نوع سنجه | 1.2mm PTFE سر مسنجر برهنه |
| مواد پوشش | لوله مارپیچی PTFE + پوشه سوراخ شده PTFE |
| مقاومت در برابر مواد شیمیایی | مقاومت در برابر خوردگی، مناسب برای کاربردهای طولانی مدت در روغن ترانسفورماتور، کروزین و روغن عایق |
| تداخل الکترومغناطیسی | کاملاً مصون |
| مقاومت کششی فیبر | > 55N |
| عملکرد عایق روغن | با الزامات برق (ASTM D3426) و مقاومت در برابر ولتاژ AC (ASTM D149) مطابقت دارد. |
| سازگاری روغن | با ASTM D3455-2011 مطابقت دارد: - رنگ (ASTM D1500 و SH/T0168) - محتوای آب (GB/T7595-2017) - تنش سطح (GB/T6541-1986) - ولتاژ قطع (GB/T507-2002) - فاکتور دفع دی الکتریک (GB/T5654-2007) - شماره اسید (GB/T264-1983) - ثبات رنگ (SH/T0168-1992) - محتوای مایکرو آب (GB/T7600-2014) |
درخواست ها
ترانسفورماتورهای غوطه ور شده در روغن
نظارت در زمان واقعی بر دمای نقطه گرم در داخل ترانسفورماتورها
مناسب برای استفاده در محیط های ولتاژ بالا و غرق در روغن.
محیط های با تداخل الکترومغناطیسی
ایده آل برای مناطقی با تداخل RFI، EMI، NMR، RF یا مایکروویو قوی.
به خاطر ساختار بدون رسانا در برابر تداخل الکترومغناطیسی مصون است.
فرآیند خشک کردن خلاء
برای اندازه گیری دقیق دمای در شرایط خلاء طراحی شده است.
مایعات خوردنی
مقاومت در برابر خوردگی شیمیایی، اجازه استفاده طولانی مدت در کروزین، روغن عایق و سایر مایعات خوردنی.
سناریوهای اندازه گیری با دقت بالا
زمان پاسخ سریع و دقت بالا آن را مناسب برای برنامه هایی که نیاز به اندازه گیری های قابل اعتماد و تکرار شده دمای دارند، می کند.
تجهیزات ولتاژ فوق العاده بالا
مناسب برای نظارت بر دمای در سیستم های ولتاژ فوق العاده بالا به دلیل عملکرد عایق بندی بالا.
کاربردهای صنعتی و تحقیقاتی
در تحقیقات علمی و فرآیندهای صنعتی استفاده می شود که در آن کنترل دمای دقیق و غیر تهاجمی بسیار مهم است.
محیط های بحرانی
قابل استفاده در محیط هایی که نیاز به مقاومت در برابر شرایط شدید مانند دمای بالا، لرزش و قرار گرفتن در معرض مواد شیمیایی دارند.

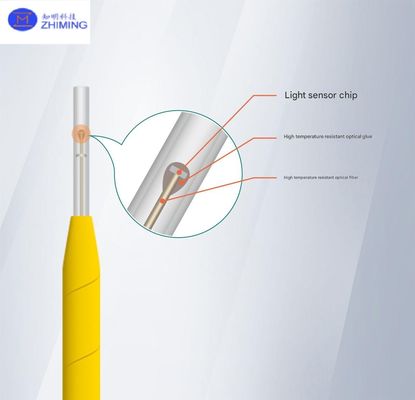

ساختار فیزیکی
پرسش و پاسخ
سوال1: محدوده دمای کار سنسور چیست؟
A1:سنسور در محدوده دمای -40°C تا 260°C کار می کند.
س2: آیا این سنسور می تواند در محیط های غوطه ور شده در روغن استفاده شود؟
A2:بله، به طور خاص برای محیط های غرق شده در روغن طراحی شده است، از جمله استفاده در ترانسفورماتورها و روغن های عایق.
س3: آیا سنسور در برابر خوردگی شیمیایی مقاوم است؟
A3:بله، این سنسور در برابر خوردگی شیمیایی بسیار مقاوم است، که آن را برای استفاده طولانی مدت در کروزین، روغن ترانسفورم و سایر مایعات خوردنی مناسب می کند.
سوال 4: سنسور برای چه نوع کاربردهایی مناسب است؟
A4:برای نظارت دقیق بر دمای ترانسفورماتورها، فرآیند خشک کردن خلاء، تجهیزات ولتاژ بالا،و محیط هایی با تداخل الکترومغناطیسی قوی یا قرار گرفتن در معرض مواد شیمیایی.
