خلاصه:وفر بوندر​

Wafer Bonder یک راه حل همه کاره برای تولید نیمه هادی پیشرفته است که اتصال مستقیم قابل اعتماد، اتصال آنودیک و فرآیندهای فشرده سازی حرارتی را ارائه می دهد.طراحی شده برای بهره وری بالا و تکرار، از وافرهای 6 تا 12 اینچی با انعطاف پذیری ضخامت پشتیبانی می کند، اطمینان از تراز دقیق و ثبات فرآیند برای کاربردهای متنوعی مانند بسته بندی 3D IC، دستگاه های MEMS و الکترونیک قدرت.

مجهز به دستکاری خودکار و نظارت هوشمند، این سیستم به حداقل رساندن ضایعات مواد و به حداکثر رساندن زمان کار می رسد. طراحی ماژولار آن اجازه می دهد تا سازگاری سریع با فرآیندهای جدید،کاهش پیچیدگی عملیاتیبا توجه به استانداردهای جهانی صنعت، این باندر به طور یکپارچه با خطوط تولید موجود و سیستم های MES ادغام می شود و قابلیت ردیابی و کارایی را افزایش می دهد.

با پشتیبانی از کیفیت گواهینامه ایزو و خدمات جهانی پاسخگو، این پلتفرم عملکرد بلند مدت را در حالی که بهینه سازی هزینه مالکیت برای تولید حجم بالا را ارائه می دهد، ارائه می دهد.

تکنیک های اتصال وافره

​

1. ارتباط با دمای اتاق​

​اصل:

• به واسطه فعال سازی سطح (پلازما / درمان UV) در دمای محیط (25-100 °C) بین زیربناها (به عنوان مثال، Si، شیشه، پلیمر) پیوند اتمی را به دست می آورد.
• به نیروهای ون در والز یا پیوندهای هیدروژن تکیه می کند و به سطوح بسیار صاف (Ra < 0.5 nm) نیاز دارد.

​درخواست ها:

• الکترونیک انعطاف پذیر (OLED، صفحه نمایش تاشو)
• MEMS با دمای پایین (سینسورهای میکروسکوپی، بیوشیپ)
• یکپارچگی هیتروژنی (معادن III-V بر روی Si)

​مزايايش:

• هيچ فشار حرارتي يا انحرافي نداره
• سازگار با مواد حساس به دما

​محدودیت ها:

• قدرت اتصال اولیه پایین تر (ممکن است نیاز به پس از آنلینگ داشته باشد).
• حساسيت بالا به آلودگی سطح

2. پيوند هيدروفيليک​

​اصل:

• سطوح با پلاسمای اکسیژن یا نیتروژن برای تولید گروه های هیدروکسیل (-OH) درمان می شوند.
• پیوند ها از طریق پیوندهای کووالنت Si-O-Si در فضای خلاء/کنترلی (150~300°C) شکل می گیرند.

​درخواست ها:

• اتصال شیشه Si (سینسورهای فشار MEMS، بسته بندی نوری)
• انباشت سه بعدی از مات های سیلیکونی (انباشت حافظه)
• ساخت دستگاه های سازگار با زیست (Lab-on-a-chip)

​مزايايش:

• بودجه حرارتی پایین (کمترین نقص های رابط را به حداقل می رساند).
• طوطی بودن عالی برای وافرهای بزرگ.

​محدودیت ها:

• حساس به رطوبت (ریسک های پایداری بلند مدت)
• نیاز به کنترل دقیق قرار گرفتن در پلاسمای بدن داره

3. رابطه موقت​

​اصل:

• از لایه های چسبدار برگشت پذیر (BCB، رزین های UV-curable) برای متصل کردن وافرها به حامل ها استفاده می کند.
• جداسازی از طریق لیزر بلند کردن، اسلاید حرارتی، یا انحلال شیمیایی.

​درخواست ها:

• بسته بندی سه بعدی (معامله با وافرهای نازک، WLP فان-آوت)
• پردازش پشتیبان (TSV پر کردن، passivation).
• آزاد کردن MEMS (حفر لایه قربانی)

​مزايايش:

• مسطحیت وافر را برای پله های پایین رود حفظ می کند.
• سازگاری با فرایندهای پس از پیوند در دمای بالا (>300°C)

​محدودیت ها:

• خطر آلودگی با بقایای چسب
• جدا شدن ممکن است باعث میکرو ترک ها شود.

درخواست ها

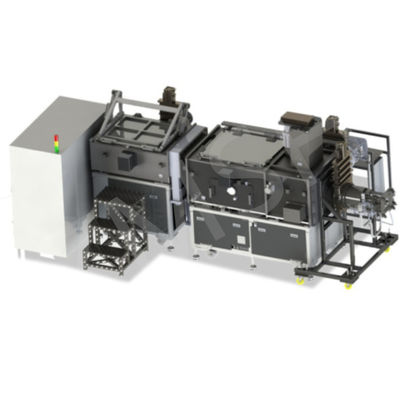

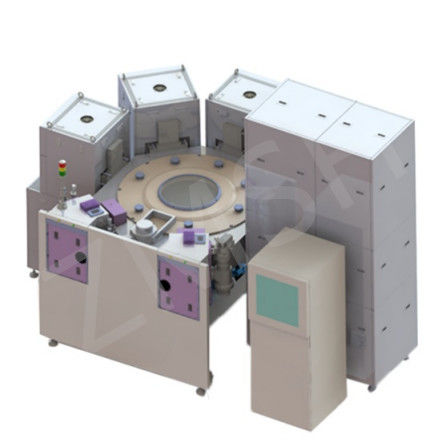

ZMSH Wafer Bonder

سوالات متداول (FAQ)

​سوال:کدام روش چسبندگی برای مواد حساس به دما بهترین است؟
الف: اتصال در دمای اتاق یا اتصال موقت برای مواد مانند پلیمرها یا الکترونیک ارگانیک ایده آل است، زیرا از استرس حرارتی جلوگیری می کند.

سوال:رابطه موقت چطور کار ميکنه؟
الف:یک لایه چسب قابل برگشت (به عنوان مثال ، رزین BCB یا UV) وفر را به یک حامل متصل می کند. پس از پردازش ، جدایی از طریق لیزر بلند یا اسلاید حرارتی انجام می شود.

سوال:آیا می توانم پیوند را با ابزارهای لیتوگرافی موجود ادغام کنم؟
الف: بله، بسته کننده های ماژولار می توانند در کارخانه ها با کنترل های سازگار با MES ادغام شوند.
