ماشین تراشیدن وافرهای کاملا خودکار Si SiC GaN تراشیدن وافرهای بسیار نازک
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
|
اطلاعات تکمیلی |
|||
| Wafer Size: | 2" 4" 6" 8"12" | Thinning Range: | 20μm - 800μm |
|---|---|---|---|
| Spindle Speed: | 500 - 6000 rpm | Cooling System: | Water + Air Cooling |
| Power Supply: | AC 380V ±10%, 50/60Hz, 3-phase | وزن: | تقریبا 1500 کیلوگرم |
| برجسته کردن: | دستگاه رقیق کننده وافره کاملا اتوماتیک,دستگاه رقیق کردن وافرهای SiC,ماشین رقیق کننده وافره GaN,SiC Wafer Thinning Machine,GaN Wafer Thinning Machine |
||
توضیحات محصول
معرفی محصول
ماشین باریک کننده وافره یک ابزار حیاتی در ساخت نیمه هادی است که برای کاهش ضخامت وافره از طریق پیساندن و پولیش دقیق طراحی شده است.این دستگاه نازک کردن وافره تضمین یکنواخت و کیفیت سطح بالا، که آن را برای مواد مانند سیلیکون، GaAs، GaN و SiC مناسب می کند. این یک نقش اساسی در برنامه های کاربردی مانند دستگاه های قدرت، MEMS و سنسورهای تصویر CMOS دارد.
اصل کار
دستگاه باریک کردن وافره با محکم کردن وافره و با استفاده از یک چرخ آسیاب چرخشی با سرعت بالا کار می کند.این دستگاه باریک کردن وافره شامل سیستم های کنترل پیشرفته برای نظارت بر فشار خرد و ضخامت در زمان واقعیمکانیسم های خنک کننده و تمیز کننده یکپارچه عملکرد پردازش را بهبود می بخشند و آسیب را به حداقل می رسانند.
مشخصات دستگاه رقیق کننده وافره
| پارامتر | مشخصات | ملاحظات |
| اندازه وافره | Ø2" تا Ø12" (اختیاری: Ø8" و بالاتر) | تا 300 میلی متر پشتیبانی می کند |
| محدوده رقیق شدن | 50μm - 800μm | حداقل ضخامت ممکن: 20μm (بسته به ماده) |
| دقت ضخامت | ±1μm | با اندازه گیری ضخامت در خط اختیاری |
| خشکی سطح | <5nm Ra (پس از خرد کردن خوب) | بستگی به ماده و نوع چرخ دارد |
| نوع چرخ آسیاب | چرخ جام الماس | قابل تعویض |
| سرعت اسپندل | 500 تا 6000 دور در دقیقه | کنترل سرعت بدون گام |
| جاروبرقی چک | پشتیبانی شده | چک خلاء سرامیکی متخلخل |
| سیستم خنک کننده | آب + خنک کننده هوا | از آسیب حرارتی جلوگیری می کند |
| حالت کار | صفحه لمسی با کنترل PLC | پارامترهای قابل تنظیم و قابل برنامه ریزی |
| ویژگی های اختیاری | بارگذاری و تخلیه اتوماتیک، مانیتور ضخامت، تراز CCD | قابل تنظیم |
| منبع برق | AC 380V ±10٪، 50/60Hz، سه فاز | گزینه های ولتاژ سفارشی در دسترس است |
| ابعاد ماشین | تقریباً 1800mm × 1500mm × 1800mm | ممکن است با توجه به مدل کمی متفاوت باشد. |
| وزن | حدود 1500 کیلوگرم | بدون سیستم دستکاری خودکار |
درخواست ها

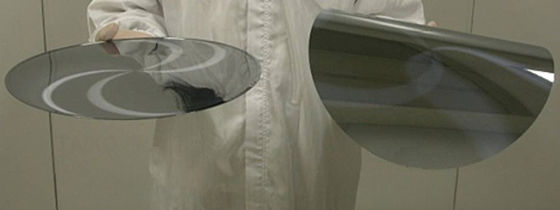

دستگاه باریک کردن وافره به طور گسترده ای در فرآیندهای مختلف تولید نیمه هادی مورد استفاده قرار می گیرد که در آن وافرهای بسیار نازک مورد نیاز هستند، مانند بسته بندی 3D IC، ساخت دستگاه قدرت، سنسورهای تصویر،و تراشه های RFدستگاه نازک کردن وافره اغلب با فرآیندهای پس از نازک کردن مانند فلز سازی پشت سر برای ارائه یک راه حل نازک کامل همراه است.
علاوه بر این، دستگاه رقیق کننده وافره در سناریوهای زیر قابل استفاده است:
-

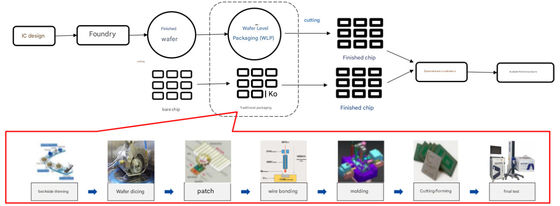

بسته بندی پیشرفته:از جمله بسته بندی FO-WLP، 2.5D و 3D، که در آن وافرهای نازک تر امکان یکپارچگی بیشتر و اتصال کوتاه تر را فراهم می کنند.
-
ساخت دستگاه MEMS:نازک شدن وافره با آزاد کردن لایه ساختاری، حساسیت سنسور را بهبود می بخشد.
-
دستگاه های نیمه هادی قدرت:مواد مانند SiC و GaN نیاز به نازک کردن وافره برای کاهش از دست دادن هدایت و بهبود تبعید گرما دارند.
-
تراشه های لیدار:نازک شدن وافره از تراز بهتر نوری و عملکرد الکتریکی پشتیبانی می کند.
-
تحقیق و توسعه و دانشگاهی:دانشگاه ها و موسسات تحقیقاتی از دستگاه باریک کننده وافره برای کشف ساختار نیمه هادی و تأیید مواد جدید استفاده می کنند.
پرسش و پاسخ
س1: چه مواد می توانند توسط این دستگاه رقیق کننده وافر پردازش شوند؟
A1: ماشین باریک کننده وافر ما با طیف گسترده ای از مواد، از جمله سیلیکون (Si) ، کربید سیلیکون (SiC) ، نترید گالیوم (GaN) ، سفیر، آرسنید گالیوم (GaAs) و موارد دیگر سازگار است.
سوال2: این دستگاه باریک کننده وافر چگونه ضخامت یکنواخت را تضمین می کند؟
A2: از یک سر خرد دقیق با نظارت در ضخامت در زمان واقعی و سیستم های کنترل سازگار برای حفظ نتایج منسجم رقیق استفاده می کند.
س3: محدوده ضخامت این دستگاه رقیق کننده وافر چیست؟
A3: وافرها می توانند بسته به مواد و الزامات کاربرد به 50μm و یا حتی نازک تر نازک شوند.
