ماشین قطعات دقیق خودکار قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات دقیق
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| زمان تحویل: | 6-8 ماه |
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| اندازه کاری: | φ8 ° ، φ12 ° | اندازه ابزار: | 2 "-3" |
|---|---|---|---|
| میز تمیز کردن: | 100-300 دور در دقیقه | اسپیندل اصلی: | دوگانه 1.2/1.8/2.4/3.0 کیلو وات ، حداکثر 60000 دور در دقیقه |
| ولتاژ کاری: | 3 فاز 380 ولت 50 هرتز | اطلاعات تجهیزات: | 1550 × 1255 × 1880 میلی متر |
| برجسته کردن: | ماشین قطعات دقیق اتوماتیک,ماشین برش دقیق کاملا اتوماتیک,دستگاه برش دقیق وافره,Fully automatic Precision Dicing Machine,Wafer Precision Dicing Machine |
||
توضیحات محصول

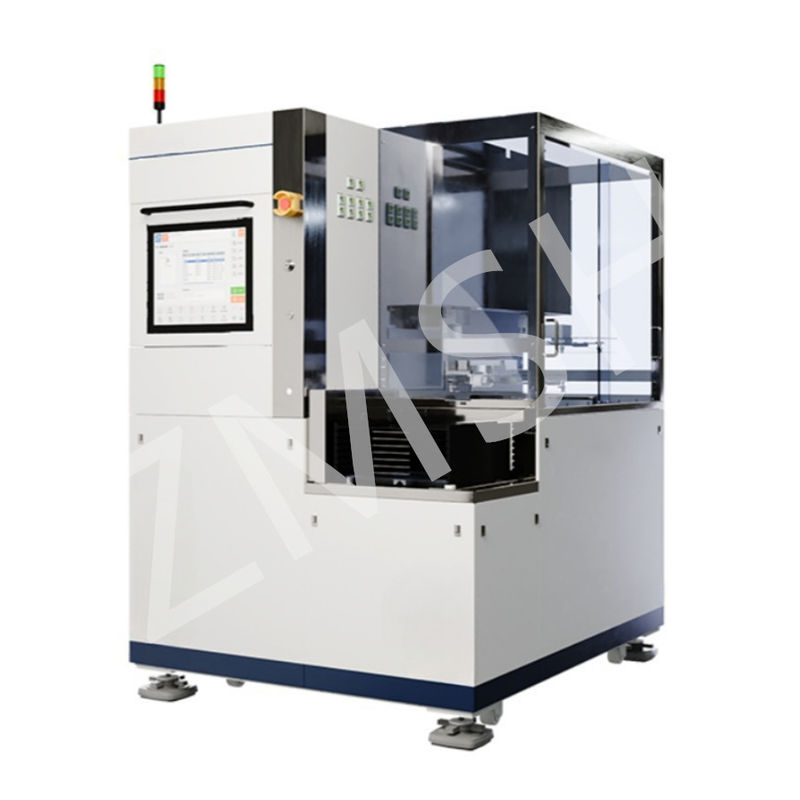

ماشین قطعات دقیق اتوماتیک
راه حل های عملکرد بالا برای تولید نیمه هادی، الکترونیک و دقیق
ماشین برش دقیق اتوماتیک برای برش فوق دقیق مواد شکننده مانند نیمه هادی، سرامیک، شیشه و کامپوزیت طراحی شده است.کنترل چند محور، و سیستم های کاملا خودکار، این ماشین دقت و کارایی بی نظیر را برای کاربردهایی مانند قطعات وافر، برش صفحه انعطاف پذیر FPC و پردازش میکرو قطعات ارائه می دهد.
کاربردهای کلیدی:
- برش وافرهای نیمه هادی
- تقسیم زیربنای سرامیکی
- تولید دستگاه های پزشکی
- الکترونیک خودرو
- پردازش اجزای نوری
مزیت های اصلی:
- پیکربندی دو چرخ دنده برای گزینه های قدرت انعطاف پذیر (1.2/1.8/2.4/3.0 kW) و برش فوق العاده با سرعت بالا (تا 60،000 RPM).
- همگام سازی چند محور (محور Y1 / Y2 ، X ، Z1 / Z2 ، O) دقت زیر میکروونی و پردازش هندسه پیچیده را تضمین می کند.
- سیستم تمیز کردن کاملا خودکار برای تولید صفر نقص
مشخصات فنی
| پارامتر | ارزش |
|---|---|
| اندازه کار | Φ8′′، Φ12′′ |
| اسپندل اصلی | قدرت دوگانه: 1.2/1.8/2.4/3.0 kW؛ حداکثر سرعت: 60,000 RPM |
| اندازه ابزار | 2′′ ′′3′′ |
| محور Y1/Y2 | تکرار پذیری: ±0.0001 میلی متر؛ محدوده سفر: <0.002 میلی متر؛ سرعت: 310 میلی متر در ثانیه |
| محور X | سرعت: ۰۶۰۰ میلی متر در ثانیه؛ تکرار پذیری: ±۰.۰۰۱ میلی متر |
| محور Z1/Z2 | تکرار پذیری: ±0.002 میلی متر، محدوده حرکت: 0 ¢ 600 میلی متر در ثانیه |
| O محور | زاویه چرخش: ±15°؛ تکرار پذیری: ±0.001 mm |
| میز تمیز کردن | سرعت: 100~300 دور در دقیقه؛ سیستم شستشوی کاملا اتوماتیک |
| ولتاژ کاری | ۳ فاز 380 ولت، 50 هرتز |
| ابعاد (L × W × H) | 1550 × 1255 × 1880 میلی متر |
| وزن | ۲۱۰۰ کیلوگرم |
عملکرد و کیفیتماشین برش
مهندسی دقیق
- دستاوردهاتکرار پذیری ±0.0001 mmدر محورهای Y1/Y2 و±0.002 mm در محورهای Z1/Z2، اطمینان از کیفیت ثابت لبه با حداقل تراش یا میکرو ترک.
- سیستم های پیشرفته بینایی و بازخورد نیروی با تغییر شکل مواد و فرسایش ابزار سازگار می شوند.
سرعت و کارایی

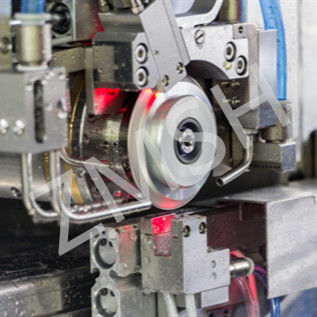

- اسپینل با سرعت بالا (60,000 RPM) در ترکیب با حرکت محور خطی 310 میلی متر در ثانیه حداکثر خروجی را بدون به خطر انداختن دقت فراهم می کند.
- بارگذاری / تخلیه خودکار و تمیز کردن زمان چرخه را 30٪ کاهش می دهد.
دوام
- ساخت و ساز محکم با طراحی مقاوم در برابر لرزش، عملیات 24 ساعته را تضمین می کند.
- طول عمر اسپندل برای 8000+ ساعت تحت استفاده مستمر بهینه شده است.
درخواست

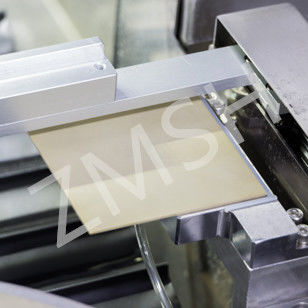

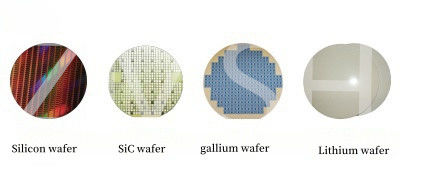

- نیمه هادی:قطعات وافری برای تراشه ها تا ضخامت 50μm.
- دستگاه های پزشکی:برش دقیق مواد سازگار با زیست (به عنوان مثال، سرامیک آلومینیوم)
- خودرو:PCB انعطاف پذیر و جداسازی قطعات سنسور
ZMSHماشین قطعات دقیق اتوماتیک
سوالات متداول (FAQ)
سوال:اين ماشين چه موادي را ميتونه اداره کنه؟
الف: این دستگاه برای برش مواد شکننده مانند نیمه هادی، سرامیک، شیشه و کامپوزیت طراحی شده است. کاربردهای رایج شامل برش وافره، پردازش مدارهای چاپی انعطاف پذیر (FPC) ،و قطعات دقیق برای الکترونیک یا دستگاه های پزشکی.
سوال:دستگاه چقدر دقیق است؟
الف:این کار باعث می شود که برش های بسیار ظریف با دقت 0.0001 میلی متر (پست تر از یک مو انسان) به دست آید. این امر حاشیه های تمیز را حتی برای مواد ظریف با حداقل برش تضمین می کند.
سوال:چه قدرتي لازم داره؟
الف: این سیستم با قدرت ۳ فاز ۳۸۰ ولت استاندارد (معمول در محیط های صنعتی) کار می کند. سیستم دو چرخ دنده ای با تنظیم خروجی قدرت با مواد مختلف سازگار می شود.
