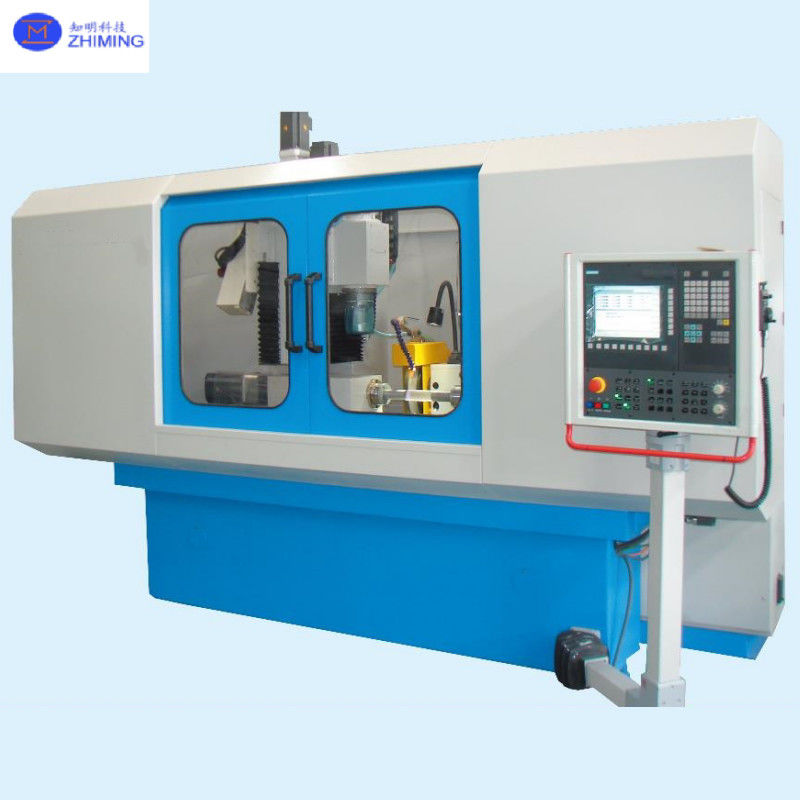

ماشین آسیاب سطحی زعفر CNC ماشین آسیاب سطحی دقیق
جزئیات محصول:
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | تنظیم کارگروه: | ± 1-8 میلی متر |
| برجسته کردن: | پولیشگر سطح خرد کننده دقیق,ماشین خرد کردن سطح سفیر,ماشین آسیاب سطح سفیر CNC,Sapphire Surface Grinding Machine,CNC Sapphire Surface Grinding Machine |
||
توضیحات محصول
معرفی محصول
اجزای کلیدی با مارک های شناخته شده مجهز شده اند که ثبات و دوام بالایی را تضمین می کند.
پیچ های کره ای دقیق درجه P3 برای انتقال پذیرفته شده اند، که دقت برتر را تضمین می کند.
از آهن ریخته ای خاکستری با درجه بالا استفاده می شود که مقاومت عالی در برابر خم شدن و استرس چرخش را ارائه می دهد.تانک های تصفیه سه مرحله ای یا فیلترهای کمربند کاغذی اختیاری برای حفظ تمیز بودن مایع برش در دسترس هستند، بهبود عملکرد ماشین آلات و طول عمر ابزار و کاهش آلودگی محیط زیست.
اصل کار

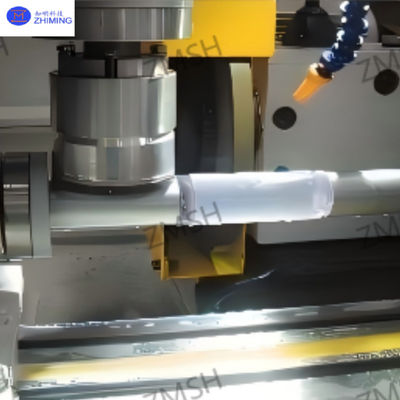

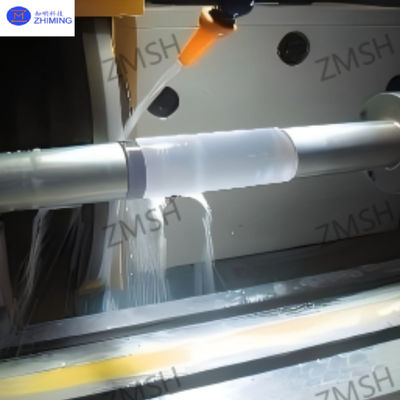

در طول کار یک ماشین خرد کننده ی سفیر، چرخ خرد کننده با سرعت بالا می چرخد تا سطح قطعه ی سفیر را پولیش کند.تماس بین چرخ آسیاب و سطح سفیر مواد اضافی را از بین می برددر طول پردازش، پارامترهای کلیدی مانند سرعت چرخش چرخ آسیاب و سرعت تغذیه باید به دقت تنظیم شوند تا دقت ماشینکاری را تضمین کنند.این تجهیزات با الزامات ماشینکاری برای سطح صاف و صاف بودن مواد سفیر مطابقت دارد..
ترکیب ساختاری

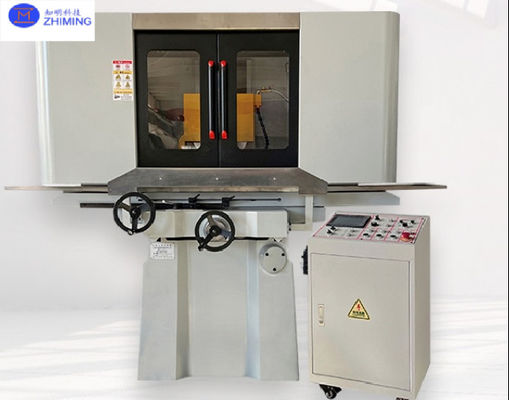

یک ماشین خرد کننده از اجزای مانند تخت، میز کار، سر چرخ خرد کننده و ستون تشکیل شده است.
-
تختخواب:به عنوان پایه آسیاب کار می کند و وزن تمام اجزای دیگر را پشتیبانی می کند.
-
میز کار:طراحی شده برای نگه داشتن و حرکت قطعات کاری سفیر در حالی که تنظیم دقیق موقعیت و حرکت کنترل شده را امکان پذیر می کند.
-
سر چرخ آسیاب:مجهز به یک چرخ آسیاب است که با سرعت بالا برای انجام حذف مواد می چرخد.
-
ستون:پشتیبانی ساختاری را فراهم می کند و تمام اجزای را به یکدیگر متصل می کند، اطمینان از عملکرد پایدار و عملکرد هماهنگ برای دستیابی به فرآیند خرد کردن.
مشخصات
| ماده | ارزش |
|---|---|
| منطقه تجهیزات | 2.62 متر (طول) × 1.7 متر (عرض) × 1.9 متر (ارتفاع) |
| وزن | 2.62 متری (طول) × 1.7 متری (عرض) × 2.1 متری ( ارتفاع) |
| وزن تجهیزات | 2 تن |
| مساحت میز کار | ۶۰۰×۳۰۰ میلی متر |
| حداکثر سفر میز کار | 525mm (استانداردی) / 725mm (بالا) |
| حداکثر حرکت از چپ به راست | ۷۰۰ میلی متر |
| حداکثر حرکت جلو و عقب | ۳۵۰ میلی متر |
| سرعت میز کار | 5-25mm/min |
| تنظیم میز کار | ± 1 ⁄ 8 میلی متر |
| اندازه چرخ آسیاب | Ø355mm × Ø127mm × 20×40mm |
| سرعت اسپندل | 1450 RPM (50Hz) ، 1740 RPM (60Hz) |
| دقت خطی | ±0.01mm |
| سطح صاف | ±0.01mm |
ویژگی های عملکرد
دستگاه خرد کردن دارای دقت بسیار بالایی است که قادر به دستیابی به دقت در سطح میکرو در پردازش سطح سفیر است.که به طور کامل به الزامات سختگیرانه تولید زپیر پیشرفته پاسخ می دهد..
-
بهره وری خرد کردن سریع: این ماشین در سرعت خرد کردن بالا کار می کند و امکان تکمیل کارآمد پردازش قطعات بزرگ را در مدت زمان کوتاه فراهم می کند.
-
عملکرد پایدار: مجهز به فناوری خنک کننده لرزش، دستگاه عملکرد صاف و ثابت را تضمین می کند. لرزش حداقل در طول کار ثبات پردازش را افزایش می دهد،نرخ رد را کاهش می دهد، و تضمین یکسانی کیفیت محصول.
-
کنترل پیشرفته: تنظیمات دقیق برای پارامترهای مانند سرعت چرخ و سرعت تغذیه به صورت یکپارچه ادغام شده است، نتایج قابل تکرار و قابل اعتماد را تضمین می کند.
درخواست
صنعت الکترونیک
سنگ شکن سطح مخصوص سفیر برای پردازش قطعات با دقت بالا مانندپوشش لنز دوربیندقت ماشینکاری آن (به عنوان مثال، خشکی سطح ≤ 0.2 μm) تضمین عملکرد نوری برتر و کیفیت سطح از زپیر، به طور مستقیم افزایشقابلیت اطمینانوطول عمراز محصولات الکترونیکی.
صنعت نوری

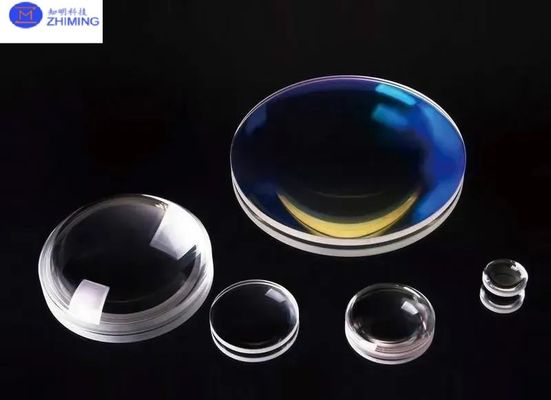

ایده آل برای ماشینکاری دقیقلنز های سفیروپریزم ها، به دست آوردن دقت گردی ≤0.003mm. این نیازهای کیفیت سختگیرانه سیستم های نوری را برآورده می کند و اطمینان حاصل می کندعملکرد پایداروثبات بلند مدتاز ابزارها
پرسش و پاسخ
سوال1: حداکثر اندازه قطعات کاری سفیر که این آسیاب می تواند پردازش کند چیست؟
A1:محدوده قطر آسیاب: Φ2" تا 12"
س2: مزیت های اصلی این ماشین خرد کننده مخصوص سفیر چیست؟
A2:
-
دقت فوق العاده بالا: به خشکی سطحی ≤0.2 μm و گردی ≤0.003mm می رسد و با استانداردهای سختگیرانه برای کاربردهای نوری و الکترونیکی مطابقت دارد.
-
کارایی بالا: با سرعت خطی چرخ 35 متر در ثانیه کار می کند و از پردازش سریع قطعات بزرگ پشتیبانی می کند.
-
عملکرد پایدار: شامل تکنولوژی خنک کننده لرزش برای به حداقل رساندن لرزش عملیاتی، اطمینان از ثبات و کاهش نرخ رد است.
Q3: چگونه ماشین کیفیت محصول سازگار را تضمین می کند؟
A3:
-
کنترل دقیق: پارامترهای قابل تنظیم مانند سرعت چرخ و سرعت تغذیه (به عنوان مثال، 0.005mm حداقل تغذیه میز کار) عملیات دقیق را امکان پذیر می کند.
-
طراحی ثبات: عملکرد لرزش کم و اجزای سفت ساختاری (به عنوان مثال بستر آهن ریخته با کیفیت بالا) ثبات ماشینکاری را افزایش می دهد.
