سیک تک کریستالی 6 اینچی هدایت کننده بر روی بستر کامپوزیت سیک پلی کریستال
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| Minimum Order Quantity: | 1 |
|---|---|
| قیمت: | undetermined |
| Packaging Details: | foamed plastic＋carton |
| Delivery Time: | 4weeks |
| Payment Terms: | T/T |
| قابلیت ارائه: | 1 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نوع محصول: | ویفر اپیتاکسیال تک کریستالی (بستر کامپوزیت) | Wafer Size: | 6 inches (150 mm) |
|---|---|---|---|
| نوع بستر: | کامپوزیت SIC پلی کریستالی | Crystal Structure: | 4H-SiC or 6H-SiC Single Crystal |
| برجسته کردن: | 6 اینچ سیلیکون کاربید وفر,وفر کرستال سیلیکون کربید تک,Single CrystalSilicon Carbide Wafer |
||
توضیحات محصول
سی سی تک کریستال 6 اینچی بر روی بستر کامپوزیت سی سی پلی کریستال
خلاصه ای از سی سی تک کریستالی 6 اینچی بر روی زیربنای کامپوزیت سی سی پلی کریستالe
در
سی سی تک کریستال 6 اینچی بر روی پلی کریستالزیربنای ترکیبی SiC یک نوع جدید از ساختار زیربنای نیمه هادی است.
هسته آن در پیوند یا رشد epitaxially یک فیلم نازک واحد کریستال رسانا SiC بر روی یک زیربنای کربید سیلیکون (SiC) پلی کریستال است.ساختار آن، عملکرد بالا سی سی تک کریستال (مانند تحرک حامل بالا و تراکم نقص پایین) را با هزینه پایین و مزایای سایز بزرگ زیربناهای سی سی پلی کریستال ترکیب می کند.
این برای تولید دستگاه های با قدرت بالا و فرکانس بالا مناسب است و به ویژه در برنامه های کاربردی مقرون به صرفه رقابتی است.سوبسترات های پلی کریستالی SiC از طریق فرآیند سینتر شدن تهیه می شوند.، که هزینه را کاهش می دهد و به اندازه های بزرگتر (مانند 6 اینچ) اجازه می دهد، اما کیفیت کریستال آنها ضعیف تر است و برای دستگاه های با عملکرد بالا مناسب نیست.
جدول ویژگی ها، ویژگی های فنی و مزایایسی سی تک کریستال 6 اینچی بر روی بستر کامپوزیت سی سی پلی کریستال
جدول صفات
| ماده | مشخصات |
| نوع محصول | سی سی اپیتاکسیال وفر تک کریستالی (سربست کامپوزیت) |
| اندازه وافره | 6 اینچ (150 میلی متر) |
| نوع سوبسترات | مرکب سی سی پلی کریستالین |
| ضخامت بستر | ۴۰۰٫۶۰۰ مکیومتر |
| مقاومت بستر | <0.02 Ω·cm (نوع رسانا) |
| اندازه دانه های پلی کریستالین | 50 ‰ 200 μm |
| ضخامت لایه اپیتکسیال | 515 μm (قابل سفارشی سازی) |
| نوع دوپینگ لایه اپیتاکسیال | نوع N / نوع P |
| غلظت حامل (Epi) | 1 × 1015 1 × 1019 سانتی متر -3 (اختیاری) |
| خشکی سطح اپیتاکسیال | <1 nm (AFM، 5 μm × 5 μm) |
| جهت گیری سطح | 4° خارج از محور (4H-SiC) یا اختیاری |
| ساختار کریستالی | 4H-SiC یا 6H-SiC کریستال تک |
| تراکم انحلال پیچ رشته (TSD) | <5×104 سانتی متر−2 |
| تراکم انحلال سطح پایه (BPD) | <5×103 سانتی متر−2 |
| مورفولوژی جریان مرحله ای | واضح و منظم |
| درمان سطح | پولیش شده (آماده به مصرف اپی) |
| بسته بندی | مخزن وافره ی تک، خلاء بسته |
ویژگی های فنی و مزایا
رسانایی بالا:
فیلم های تک کریستالی SiC از طریق دوپینگ (به عنوان مثال، دوپینگ نیتروژن برای n-type) مقاومت پایین (<10-3 Ω · cm) را به دست می آورند و الزامات کم از دست را برای دستگاه های قدرت برآورده می کنند.
رسانایی حرارتی بالا:
SiC بیش از سه برابر رسانایی حرارتی سیلیکون را دارد، که باعث از بین رفتن حرارتی موثر مناسب برای محیط های با دمای بالا مانند اینورترهای EV می شود.
ویژگی های فرکانس بالا:
تحرک الکترونی بالا از سی سی تک کریستال از سوئیچینگ فرکانس بالا، از جمله دستگاه های RF 5G پشتیبانی می کند.
کاهش هزینه از طریق زیربناهای پلی کریستالین:
زیربناهای پلی کریستال SiC با سینتر کردن پودر تولید می شوند، تنها حدود 1/5 تا 1/3 از زیربناهای تک کریستال هزینه دارند و به اندازه 6 اینچ یا بزرگتر مقیاس پذیر هستند.
تکنولوژی اتصال متضاد:
فرآیند های اتصال با دمای بالا و فشار بالا باعث پیوند در سطح اتمی بین سی سی تک کریستال و رابط های بستر پلی کریستال می شود.جلوگیری از نقص های رایج در رشد اپیتاکسیال سنتی.
قدرت مکانیکی بهبود یافته:
سختی بالای زیربناهای پلی کریستال، شکنندگی سی سی تک کریستال را جبران می کند و قابلیت اطمینان دستگاه را افزایش می دهد.

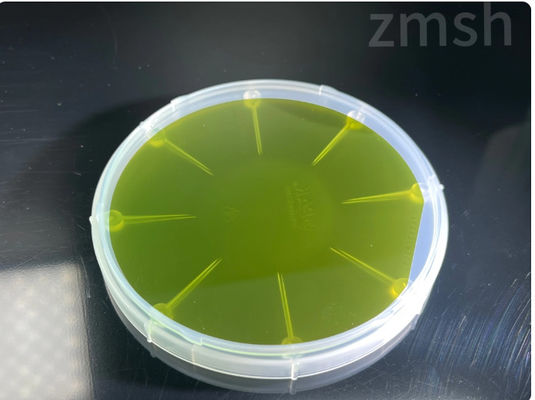

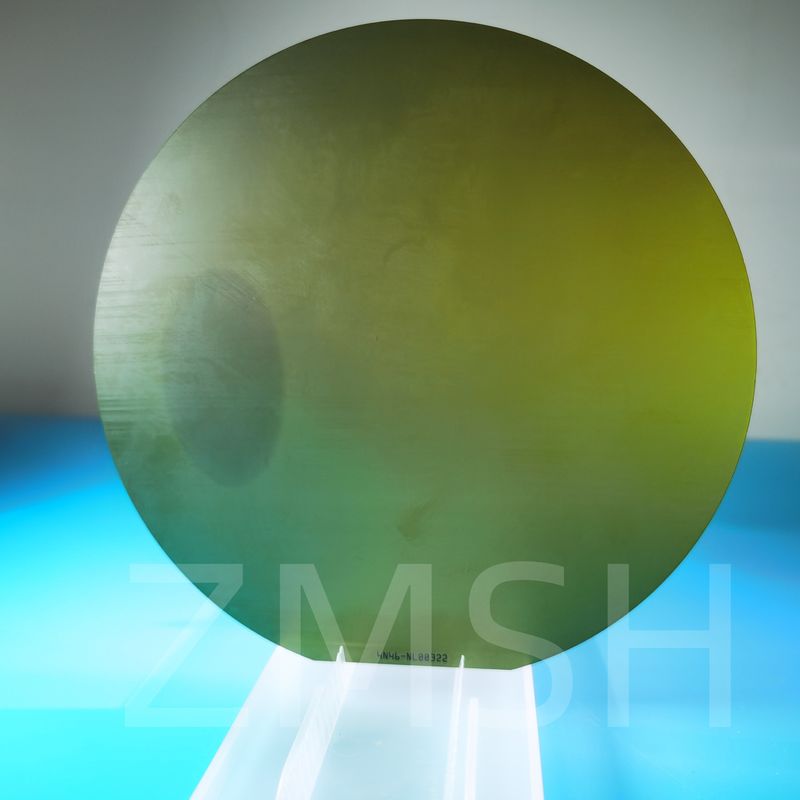

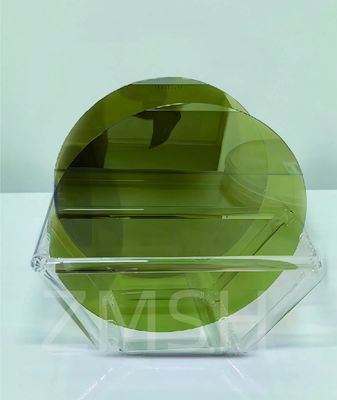

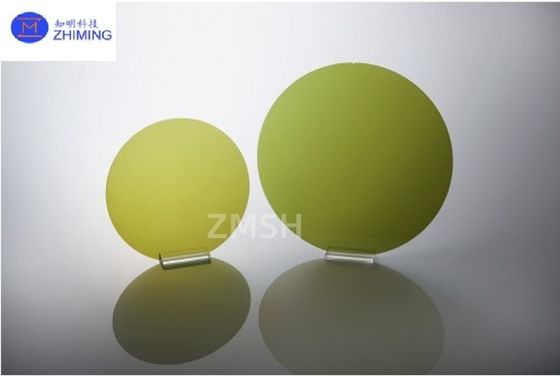

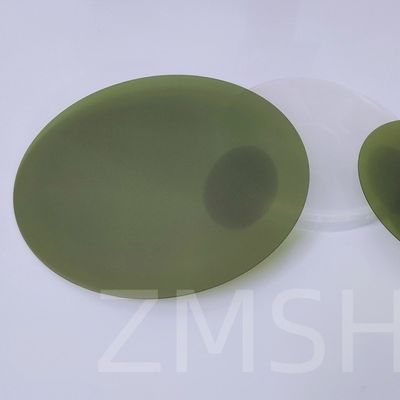

نمایش تصویر فیزیکی
فرآیند ساخت سی سی تک کریستال 6 اینچی بر روی بستر کامپوزیت سی سی پلی کریستال
آماده سازی زیربنای سی سی پلی کریستالین:
پودر کربید سیلیکون به زیربناهای پلی کریستال (~ 6 اینچ) از طریق سینتر کردن در دمای بالا شکل می گیرد.
رشد فيلم سي سي تک بلور:
لایه های تک کریستالی SiC به صورت اپیتاسیال بر روی بستر پلی کریستال با استفاده از رسوب بخار شیمیایی (CVD) یا حمل بخار فیزیکی (PVT) رشد می کنند.
تکنولوژی اتصال:
پیوند در سطح اتمی در رابط های تک کریستالی و پلی کریستالی از طریق پیوند فلزی (به عنوان مثال pasta نقره) یا پیوند مستقیم (DBE) حاصل می شود.
روش درمان آنالیز:
گرمایش با دمای بالا کیفیت رابط را بهینه می کند و مقاومت تماس را کاهش می دهد.
حوزه های کاربردی اصلیسی سی تک کریستال 6 اینچی بر روی بستر کامپوزیت سی سی پلی کریستال
وسایل نقلیه انرژی جدید
- اینورترهای اصلی: MOSFETهای تک کریستالی SiC رسانا کارایی اینورتر را بهبود می بخشند (از دست دادن 5٪ تا 10٪ را کاهش می دهند) و اندازه و وزن را کاهش می دهند. - شارژرهای سوار (OBC):ویژگی های سوئیچینگ فرکانس بالا زمان شارژ را کوتاه می کند و از سیستم عامل های ولتاژ بالا 800 ولت پشتیبانی می کند.
تامین برق صنعتی و خورشیدی
- اینورترهای فرکانس بالا: دستیابی به بهره وری تبدیل بالاتر (> 98٪) در سیستم های PV، کاهش هزینه سیستم کلی.
- شبکه های هوشمند: کاهش تلفات انرژی در ماژول های انتقال جریان ثابت ولتاژ بالا (HVDC).
هوافضا و دفاع
- دستگاه های مقاوم تشعشع: مقاومت در برابر تشعشع سی سی سی یک کریستال مناسب برای ماژول های مدیریت انرژی ماهواره ای است.
- سنسورهای موتور: تحمل دمای بالا (>300°C) طراحی سیستم خنک کننده را ساده می کند.
رادیو و ارتباطات
- دستگاه های موج میلیمتر 5G: GaN HEMT های مبتنی بر سی سی تک کریستالی، فرکانس بالا و خروجی قدرت بالا را فراهم می کنند.
- ارتباطات ماهواره ای: زیربناهای پلی کریستالین مقاوم در برابر لرزش و سازگار با محیط های سخت فضایی.
پرسش و پاسخ
سوال:یک سی سی تک کریستالی 6 اینچی بر روی یک بستر کامپوزیت سی سی پلی کریستالی چقدر رسانا است؟
الف:منبع رسانایی: رسانایی سی سی تک کریستالی عمدتاً با استفاده از عناصر دیگر (مانند نیتروژن یا آلومینیوم) به دست می آید. نوع دوپینگ می تواند نوع n یا p باشد.که منجر به هدایت الکتریکی متفاوت و غلظت حامل می شود.
تأثیر سی سی پلی کریستالین: سی سی پلی کریستالین به طور معمول به دلیل نقص های شبکه و قطعیت هایی که بر خواص رسانا آن تأثیر می گذارد، رسانایی کمتری نشان می دهد. بنابراین،در یک بستر کامپوزیت، بخش پلی کریستال ممکن است برخی از اثرات مهار کننده بر هدایت کلی داشته باشد.
مزیت های ساختار کامپوزیت:ترکیب سی سی تک کریستال رسانا با سی سی پلی کریستال می تواند مقاومت کلی در برابر دمای بالا و قدرت مکانیکی مواد را بهبود بخشد، در حالی که همچنین از طریق طراحی بهینه شده در کاربردهای خاص به رسانایی مورد نظر می رسد.
پتانسیل کاربرد: This composite structure is often used in high-power electronic devices and high-temperature environments because its excellent thermal and electrical conductivity make it suitable for operation under extreme conditions.
