TGV زیربنای شیشه ای پوشش حفره ای بسته بندی نیمه هادی JGS1 JGS2
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | ZMSH |
پرداخت:
| Minimum Order Quantity: | 1 |
|---|---|
| Payment Terms: | T/T |
|
اطلاعات تکمیلی |
|||
| اندازه ویفر: | 4′′، 6′′، 8′′، 12′′ | مواد: | شیشه ، کوارتز و غیره |
|---|---|---|---|
| حداقل ضخامت: | 0.2mm (<6 ″) ، 0.3 میلی متر (8 ″) ، 0.35 میلی متر (12 ″) | حداقل دیافراگم: | 20 میکرومتر |
| از طریق زاویه ضعف: | 3 ~ 8 درجه | از طریق زمین: | 50μm ، 100μm ، 150μm و غیره |
| نسبت حداکثر جنبه: | 1:10 | پوشش فلزی: | قابل تنظیم |
| برجسته کردن: | نیمه هادی بسته بندی زیربنای شیشه ای,JGS1 بستر شیشه ای,زیربنای شیشه ای JGS2,JGS1 glass substrate,JGS2 glass substrate |
||
توضیحات محصول
خلاصه ی محصول

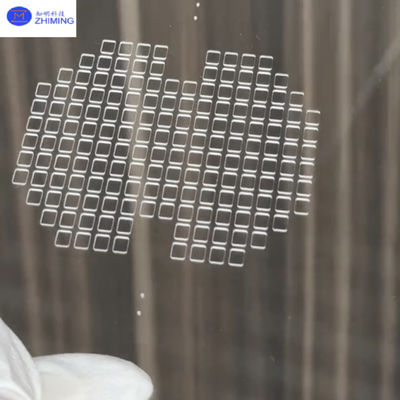

تکنولوژی TGV (Through Glass Via) ، که به عنوان تکنولوژی شیشه ای نیز شناخته می شود، یک تکنیک اتصال الکتریکی عمودی است که به زیربناهای شیشه ای نفوذ می کند.این امکان اتصال الکتریکی عمودی بر روی بستر شیشه ای را فراهم می کنددر حالی که فناوری TSV (از طریق سیلیکون Via) برای مداخله کنندگان در بستر های مبتنی بر سیلیکون استفاده می شود،TGV برای زیربناهای شیشه ای نیز به همان هدف عمل می کند..
زیربناهای شیشه ای نسل بعدی مواد پایه تراشه را نشان می دهند که شیشه به عنوان جزء اصلی آنها است. فناوری کلیدی امکان پذیر برای بسته بندی زیربنای شیشه ای TGV است.زنجیره صنعت زیربنای شیشه شامل تولید، مواد اولیه، تجهیزات، فناوری، بسته بندی، آزمایش و برنامه های کاربردی، با بخش های قبل از تولید متمرکز بر تولید، مواد و تجهیزات.
مزایا
- عملکرد الکتریکی فرکانس بالا
- آسان بودن بدست آوردن زیربناهای شیشه ای بسیار نازک در مقیاس بزرگ
- بهره وری هزینه
- جریان فرآیند ساده شده
- ثبات مکانیکی قوی
- پتانسیل کاربرد گسترده
اصول فنی

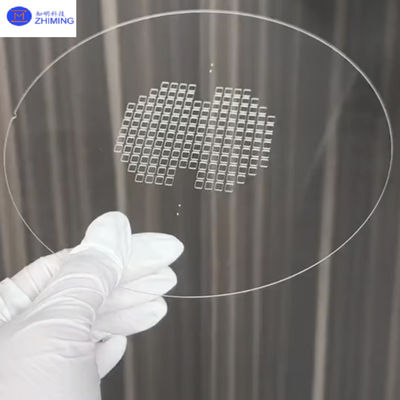

(الف) آماده کردن وافرهای شیشه ای
ب) شکل TGV ها (از طریق شیشه ای)
(ج) لایه مانع PVD و لایه دانه را ذخیره کنید، الکترواستات دو طرفه را برای سپرده گذاری مس انجام دهید
(د) انلیپینگ و CMP (پلیش شیمیایی مکانیکی) برای حذف لایه مس سطحی
(ه) پوشش PVD و فوتولیتوگرافی
(f) ساخت RDL (طبقه توزیع مجدد)
(g) نوار نورپردازی و انجام کندهای Cu/Ti
(h) لایه غیرفعال سازی فرم (سطح دی الکتریک)
مراحل مفصل:
فرآیند ساخت TGV (از طریق شیشه) با بازرسی مواد ورودی آغاز می شود، و سپس از طریق روش هایی از جمله شن و ماسه، حفاری فوق صوتی، حکاکی مرطوب،حکاکی یون های واکنش پذیر عمیق (DRIE)، حکاکی حساس به نور، حکاکی لیزر، حکاکی عمیق ناشی از لیزر و حفاری تخلیه متمرکز، سپس از طریق بازرسی و تمیز کردن انجام می شود.
از طریق ویاس شیشه ای (TGV) با استفاده از فناوری حکاکی پلاسما ساخته می شود.

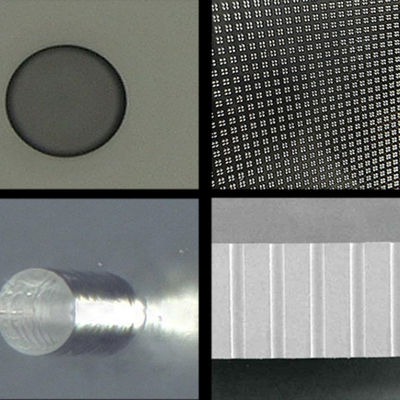

پس از ایجاد سوراخ، لازم است سوراخ را بررسی کنید، مانند نرخ سوراخ، مواد خارجی، نقص های پانل و غیره.
از طریق یکپارچگی ️ تشخیص نشت ها و لوله های غیر رسانا. مشخصات اندازه گشایش: 10/30/50/70/100 μm؛ قطر بیرونی باید بیش از قطر داخلی ≥60٪ باشد. معیارهای نقص: منطقه؛دایره ای بودن (کنترل ≥95%)؛ تحمل قطر (± 5 μm).
مواد خارجی در ویاس
نقص های صفحه ️ ترک ها، نقص های حکاکی (گودال ها) ، آلاینده ها، خراش ها.
دوباره، گالروپلاستی از پایین به بالا، پر کردن بی درنگ TGV را به دست می آورد.
در نهایت، چسبندگی موقت، آسیاب پشتی، پولیش مکانیکی شیمیایی (CMP) برای افشای مس، از بین بردن و تشکیل یک شیشه از طریق تکنولوژی فرآیند (TGV) بوردهای انتقال پر از فلز.در طول فرآیند، فرآیندهای نیمه هادی مانند تمیز کردن و آزمایش نیز مورد نیاز است.
(الف) حفاری LIDE
ب) پر کردن الکتروپلاستی
ج) CMP
(د) شکل گیری RDL سمت جلو
e) لایه پلی آمید
(ف) ضربه زدن
ز) بسته بندی موقت
(h) خرد کردن پشت و تشکیل RDL
(i) وافرهای حمل کننده از بین رفته
درخواست ها
ارتباطات فرکانس بالا (پاک کردن تراشه های 5G/6G)
تراشه های محاسباتی با عملکرد بالا و هوش مصنوعی
ماژول های خودگردان LiDAR، رادار خودرو، واحدهای کنترل EV
دستگاه های قابل کاشت (به عنوان مثال، سُند های عصبی) ، بیوتشپ های تولید بالا.
پرسش و پاسخ
سوال1:گلاس TGV چیست؟
A1:شیشه TGV: یک بستر شیشه ای با ویاس های رسانا عمودی برای اتصال تراشه با چگالی بالا، مناسب برای فرکانس بالا و بسته بندی سه بعدی.
Q2: تفاوت بین زیربنای شیشه ای و زیربنای سیلیکون چیست؟
A2:
- مواد: شیشه یک عایق است (از دست دادن دی الکتریک کم) ، سیلیکون یک نیمه هادی است.
- عملکرد فرکانس بالا: از دست دادن سیگنال شیشه ای ۱۰ تا ۱۰۰ برابر کمتر از سیلیکون است.
- هزینه: زیربنای شیشه ای حدود یک هشتم سیلیکون هزینه می کند.
- TGV (Through Glass Via): یک کانال عمودی فلزی بر روی یک بستر شیشه ای تشکیل شده است، بدون نیاز به یک لایه عایق اضافی، و یک فرآیند ساده تر از سیلیکون از طریق (TSV).
سوال 3: چرا زیربناهای هسته شیشه ای را انتخاب می کنیم؟
A3:
- برتری فرکانس بالا: Dk / Df پایین باعث به حداقل رساندن تحریف سیگنال در باند های 5G / 6G mmWave (24-300 GHz) می شود.
- بهره وری هزینه: پردازش پنل های بزرگ (به عنوان مثال، پنل های شیشه ای نسل 8.5) هزینه ها را 70٪ در مقایسه با وافرهای سیلیکون کاهش می دهد.
- ثبات حرارتی و مکانیکی: نزدیک به صفر خم شدن حتی در ضخامت های بسیار نازک (<100 μm). قابلیت تنظیم CTE استرس حرارتی را در سیستم های چند ماده کاهش می دهد.
- شفافیت نوری: امکان یکپارچه سازی هیبریدی الکتریکی / نوری (به عنوان مثال LiDAR ، صفحه نمایش AR) را فراهم می کند.
- مقیاس پذیری: از بسته بندی سطح پانل (PLP) برای تولید انبوه IC های پیشرفته 3D پشتیبانی می کند.
