انتقال بالا TGV زعفر سبستات رسانا هوافضا خودرو AR VR
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| مواد: | یاقوت کبود تک کریستالی (C-Plane ، A-Plane اختیاری) | ضخامت: | 100 میکرومتر - 1000 میکرومتر |
|---|---|---|---|
| از طریق قطر: | 20 میکرومتر | نسبت ابعاد: | 10: 10: 1 |
| زبری سطح: | RA <1 NM (پرداخت در دسترس) | سازگاری بسته بندی: | فن خارج ، تراشه فلیپ ، بسته بندی MEMS و غیره |
| برجسته کردن: | زیربنای سفیر خودرو,زیربنای سفیر رسانا,زیربنای سفیر با نفوذ بالا,Conductive Sapphire Substrate,High-Transmittance Sapphire Substrate |
||
توضیحات محصول
خلاصه ی محصول

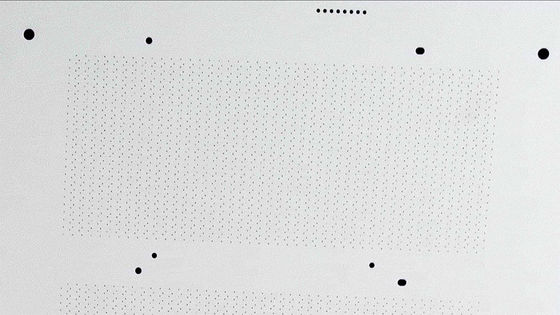

TGV Sapphire یک ماده شیشه ای هدایت کننده شفاف است که بر اساس زیربناهای زعفر (Al2O3) ، با فیلم های اکسید رسانا شفاف (TCO) (به عنوان مثال، ITO، AZO) از طریق اسپتر کردن ماگنترون پوشانده شده است.TGV Sapphire ترکیبی از سخت بودن فوق العاده ی سفیر است.، مقاومت در برابر دمای بالا و فیلم های TCO ¦ رسانایی و شفافیت، که آن را برای دستگاه های الکترونیکی با عملکرد بالا در محیط های شدید ایده آل می کند.
اصل
استفاده ازلیزرحفارییاخشکحکاکیعمودیلوله هابابالاجنبهنسبت هاهستندساخته شدهدردرسفیرزیربنای.اينهالوله هاهستندفلزیبهفعال کنیدعمودیبرقسیگنالانتقالدر حالی کهحفظدرسفیرنوریشفافیتومکانیکیصداقت.
زیربنای سفیر:زپیر (Al2O3) یکی از سخت ترین مواد اکسید در طبیعت است که دارای ثبات شیمیایی استثنایی، رسانایی حرارتی بالا (~ 40 W / m · K) و یک باند اپتیک گسترده (~ 9.9 eV) است.مقاومت در برابر دمای بالا و محیط های شیمیایی خشن.
لایه رسانا شفاف:یک فیلم TCO در مقیاس نانو (به عنوان مثال، ITO) از طریق رسوب بخار فیزیکی (PVD) بر روی سطح سفیر قرار می گیرد، تعادل انتقال بالا (> 90٪) و مقاومت صفحه پایین (≤10 Ω / مربع).
چالش های فنی
سخت بودن فوق العاده
سفیر دارای سختی Mohs 9 است (تنها دوم به الماس) ، و باعث می شود ابزارهای حفاری مکانیکی سنتی (به عنوان مثال ، حفاریات کاربید وولفستم) مستعد فرسایش سریع یا حتی بی اثر باشند.
خطر شکستگی شکننده
ساختار یک کریستال زپیر باعث می شود که در طول ماشینکاری در معرض ریزش های کوچک، شکستگی لبه یا لایه برداری قرار گیرد و کیفیت دیواره سوراخ و قابلیت اطمینان دستگاه را به خطر بیندازد.
الزامات میکرو سوراخ
برای تراشه های LED یا سنسورهای MEMS، سوراخ هایی با قطر <100 μm اغلب مورد نیاز هستند که نیاز به دقت در حدود ±1 μm دارند.
کنترل آسیب های حرارتی
فرآیندهای دمای بالا (به عنوان مثال، حفاری لیزر) ممکن است باعث ذوب شدن محلی یا ترک فشار حرارتی شود.
مشخصات
| ماده | مقادیر معمولی (تخصیص پذیر) |
|---|---|
| مواد | سفیر تک کریستالی (طرح C، طرح A اختیاری) |
| ضخامت | 100 μm ️ 1000 μm |
| از طریق قطر | ≥ 20 μm |
| نسبت ابعاد | ≥10:1 |
| از طریق تراکم | > 1000،000 vias/cm2 (اختیاری) |
| فلز سازی | Ti/Cu، Ni/Au، Pt و غیره |
| خشکی سطح | Ra < 1 nm (پلیش در دسترس است) |
| سازگاری بسته | فان-آوت، فلیپ چیپ، بسته بندی MEMS و غیره |
درخواست ها
الکترونیک مصرفی: صفحه نمایش های مقاوم به خراش AR / VR، پس زمینه های انعطاف پذیر OLED.
اپتو الکترونیک: اجزای پنجره لیزر، سنسورهای UV، زیربناهای LED با قدرت بالا.
خودرو: نمایشگرهای خودرو، اجزای نوری LiDAR.
هوافضا: قطعات تابناک مقاوم به تشعشعات و پنجره های فضاپیما.
پرسش و پاسخ
سوال1: تفاوت بین TGV Sapphire و شیشه رسانای معمولی چیست؟
A1: TGV Sapphire 10 برابر سخت تر از شیشه معمولی است، در برابر دمای تا 600 °C مقاومت می کند و در محیط های شیمیایی خشن کار می کند.
سوال 2: آیا TGV Sapphire می تواند سفارشی شود (به عنوان مثال، برش شکل، تنظیم ضخامت) ؟
A2: بله، ابعاد قابل تنظیم، ضخامت (0.5mm ~ 5mm) و الگوهای لایه رسانا در دسترس هستند.
سوال 3: آیا دمای شدید بر رسانایی TGV Sapphire تاثیر می گذارد؟
A3: CTE Sapphire با تراشه های سیلیکون مطابقت دارد، که هدایت پایدار در دمای بالا را تضمین می کند.
