 |
کریستال های دانه SiC به طور خاص آنهایی که قطر 153, 155, 205, 203 و 208 میلی متر دارند
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5 |
|---|---|
| قیمت: | undetermined |
|
اطلاعات تکمیلی |
|||
| ساختار کریستالی: | 4H ، 6H ، 3C (رایج ترین: 4 ساعت برای دستگاه های برق) | سختی (Mohs): | 9.2-9.6 |
|---|---|---|---|
| گرایش: | (0001) Si-Face یا C-Face | مقاومت: | 10²-10⁵ (نیمه القا کننده) Ω · سانتی متر |
| برجسته کردن: | کریستال های دانه SiC,کریستال های دانه SiC با قطر 208mm,سختی Mohs 9.2 کریستال های دانه SiC,208Mm Diameter SiC Seed Crystals,Hardness Mohs 9.2 SiC Seed Crystals |
||
توضیحات محصول

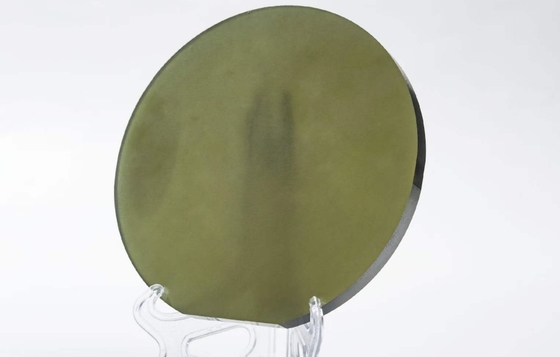

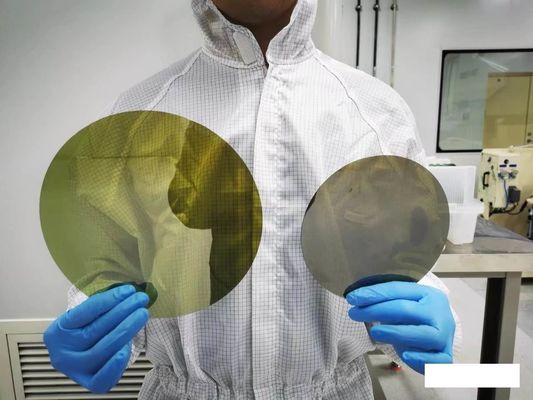

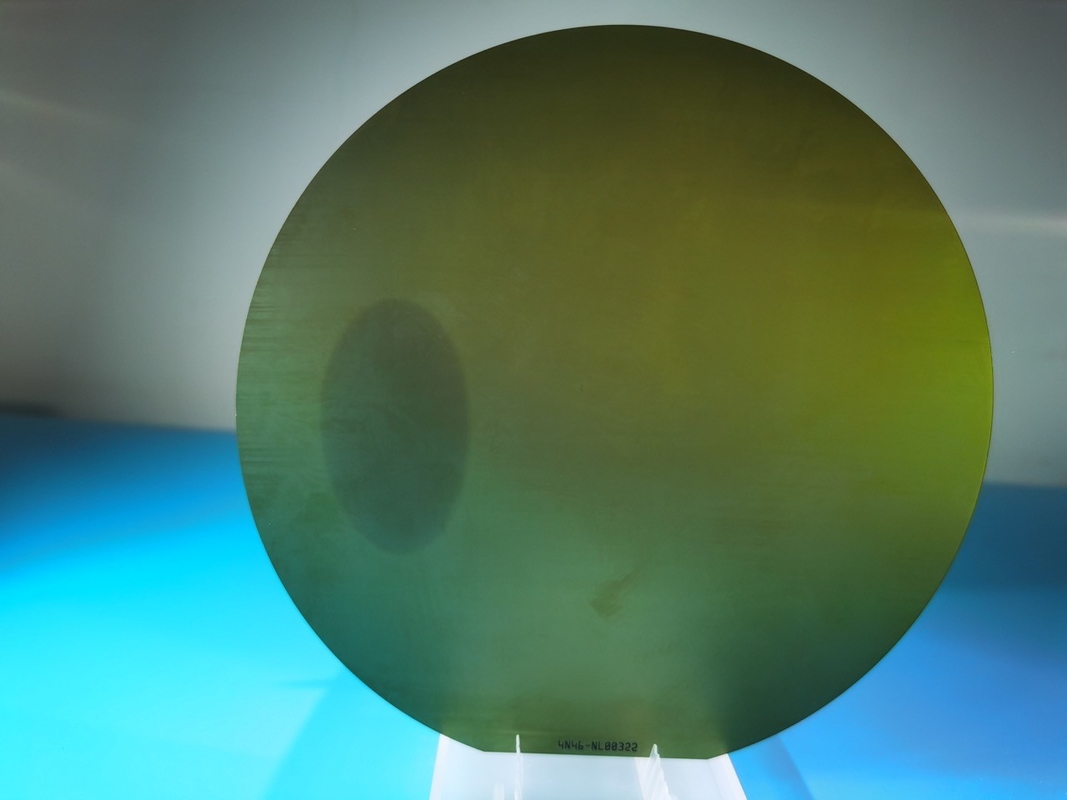

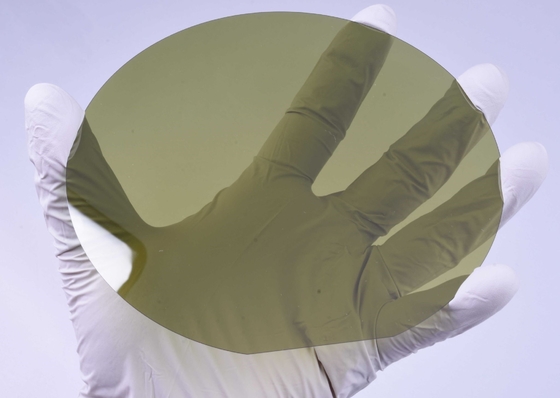

کریستال های دانه SiC، به ویژه کریستال هایی با قطر 153, 155, 205, 203 و 208 میلی متر
خلاصه کریستال های دانه SiC
کریستال های دانه SiC کریستال های کوچکی با همان جهت گیری کریستالی هستند که کریستال مورد نظر است و به عنوان دانه برای رشد تک کریستال عمل می کنند.جهت گیری های مختلف کریستال های دانه باعث می شود کریستال های تک با جهت گیری های مختلفبر اساس کاربردهای آنها، کریستال های دانه را می توان به دانه های تک کریستالی CZ (Czochralski) ، دانه های ذوب منطقه، دانه های سفیر و دانه های SiC دسته بندی کرد.
مواد SiC دارای مزایایی مانند فاصله باند گسترده، رسانایی حرارتی بالا، قدرت میدان تجزیه بحرانی بالا و سرعت حرکت الکترون اشباع شده بالا هستند.که باعث می شود آنها در تولید نیمه هادی بسیار امیدوار کننده باشند..
کریستال های دانه SiC نقش مهمی در صنعت نیمه هادی دارند و فرآیندهای آماده سازی آنها برای کیفیت کریستال و بهره وری رشد حیاتی است.انتخاب و آماده سازی کریستال های دانه مناسب SiC برای رشد کریستال SiC ضروری استروش های مختلف رشد و استراتژی های کنترل به طور مستقیم بر کیفیت و عملکرد کریستال ها تاثیر می گذارد.تحقیق در مورد خواص ترمودینامیکی و مکانیسم های رشد کریستال های دانه SiC به بهینه سازی فرآیندهای تولید کمک می کند، بهبود کیفیت کریستال و بهره وری.
جدول صفات کریستال های دانه SiC
| مالکیت | ارزش / توصیف | واحد / یادداشت |
| ساختار کریستالی | 4H، 6H، 3C (معمولا: 4H برای دستگاه های قدرت) | چند نوع در توالی انباشت متفاوت است |
| پارامترهای شبکه | a=3.073Å، c=10.053Å (4H-SiC) | سیستم شش گوشه ای |
| تراکم | 3.21 | g/cm3 |
| نقطه ذوب | ۳۱۰۰ (sublimes) | °C |
| رسانایی حرارتی | ۴۹۰ (۱۰) ، ۳۹۰ (۱۰) (4H-SiC) | W/(m·K) |
| گسترش حرارتی | 4.2×10−6 (°c) ، 4.68×10−6 (°c) | K−1 |
| فاصله باند | 3.26 (4H) ، 3.02 (6H) ، 2.36 (3C) | eV / 300K |
| سختی (Mohs) | 9.2-9.6 | دومين جايگاه بعد از الماس |
| شاخص انكسار | 2.65 633nm (4H-SiC) | |
| ثابت دی الکتریک | 9.66 (c) ، 10.03 (c) (4H-SiC) | 1MHz |
| میدان شکستن | ~3×106 | V/cm |
| تحرک الکترون | 900 تا 1000 (4H) | cm2/(V·s) |
| تحرک سوراخ | 100 تا 120 (4H) | cm2/(V·s) |
| تراکم انحلال | <103 (بهترین دانه های تجاری) | cm−2 |
| تراکم میکروپیپ | <0.1 (در حال حاضر) | cm−2 |
| زاویه قطع | به طور معمول 4° یا 8° به سمت <11-20> | برای اپیتاسی با مرحله کنترل شده |
| قطر | 153 میلیمتر 155 میلیمتر 203 میلیمتر | دسترسی تجاری |
| خشکی سطح | <0.2nm (آماده به اپی) | Ra (پلیش سطح اتمی) |
| جهت گیری | (0001) صورت Si یا C | بر رشد اپیتاکسیال تاثیر می گذارد |
| مقاومت | ۱۰۲-۱۰۵ (نیمی عایق) | Ω·cm |
روش های انتقال بخار فیزیکی (PVT)
به طور معمول، کریستال های تک سی سی با استفاده از روش های انتقال بخار فیزیکی (PVT) تولید می شوند. این فرآیند شامل قرار دادن پودر سی سی سی در پایین یک سنگ گرافیتی است.با کریستال دانه SiC که در بالای آن قرار داردگرافیت خروجی به دمای ذوب شدن SiC گرم می شود و باعث می شود که پودر SiC به گونه های بخار مانند بخار Si، Si2C و SiC2 تجزیه شود.تحت تاثیر گرادیان درجه حرارت محوری، این گازهای به بالای خروجی بالا می روند، جایی که در سطح کریستال دانه SiC فشرده می شوند و کریستال های تک SiC را تشکیل می دهند.
در حال حاضر قطر کریستال دانه مورد استفاده برای رشد کریستال تک SiC باید با کریستال هدف مطابقت داشته باشد.کریستال دانه ها با استفاده از چسب به یک حامل دانه در بالای خمیر متصل می شود.با این حال، مسائلی مانند دقت پردازش سطح حامل دانه و یکسانی استفاده از چسب می تواند منجر به تشکیل منافذ در رابط چسب شود.که منجر به نقص های هکساگونال می شود.
برای رسیدگی به مسئله چگالی لایه چسب، راه حل های مختلفی توسط شرکت ها و موسسات تحقیقاتی پیشنهاد شده است، از جمله بهبود تراکم صفحات گرافیت،افزایش یکسانی ضخامت فیلم چسببا وجود این تلاش ها، مشکلات با چگالی لایه چسب باقی می ماند و خطر جدا شدن کریستال دانه وجود دارد.یک راه حل شامل چسباندن وافر به کاغذ گرافیتی که بالای سنگ شکن را پوشش می دهد، اجرا شده است، به طور موثر مشکل چگالی لایه چسب را حل می کند و از جدا شدن کریستال دانه جلوگیری می کند.
پرسش و پاسخ
س: چه عواملی بر کیفیت کریستال های دانه SiC تاثیر می گذارند؟
الف:1.کمال کریستالی
2.کنترل چند نوع
3.کیفیت سطح
4.خواص حرارتی/مکانیکی
5.ترکیب شیمیایی
6.پارامترهای هندسی
7.عوامل ناشی از فرآیند
8.محدودیت های متروولوژی
سایر محصولات مرتبط
